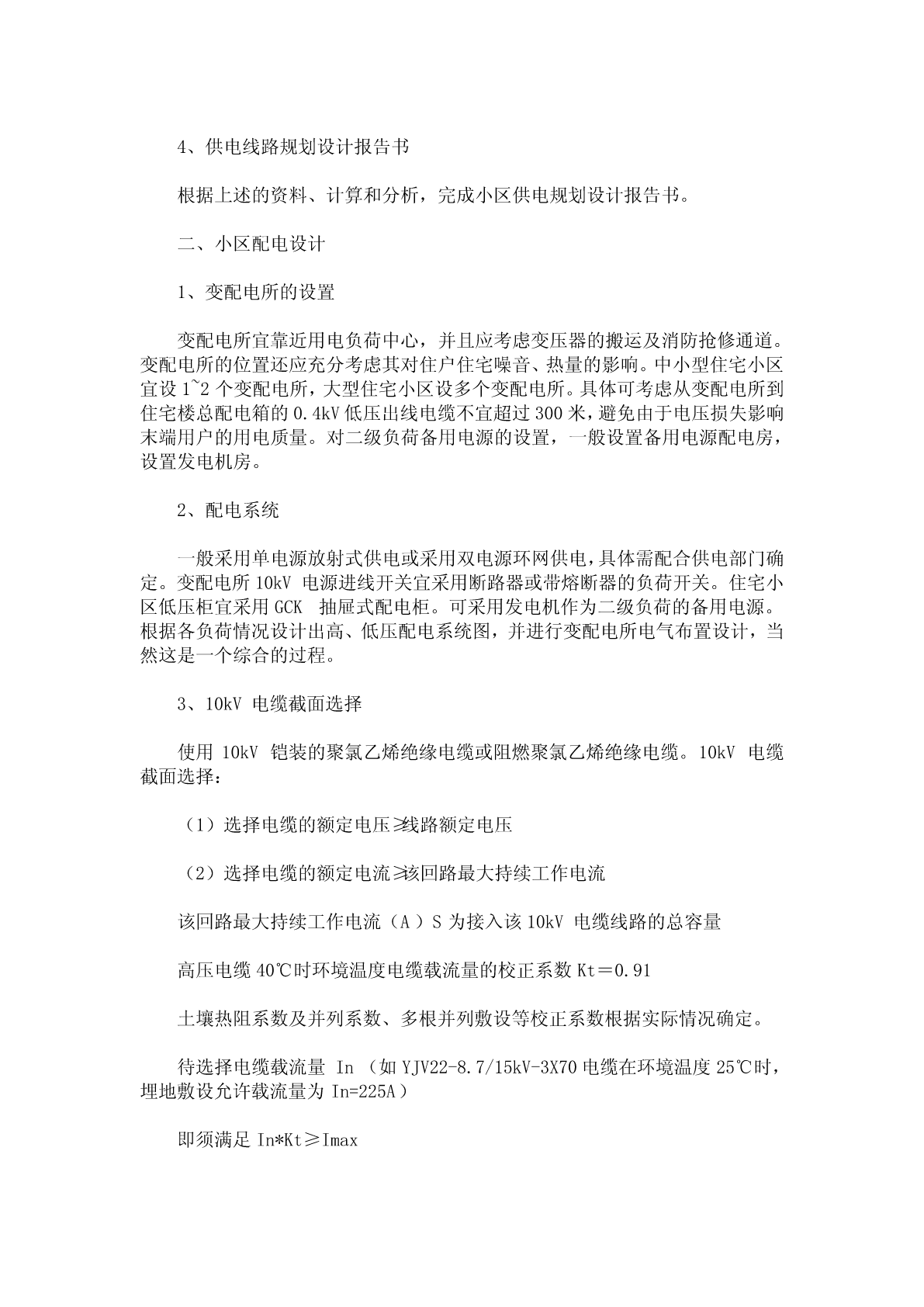

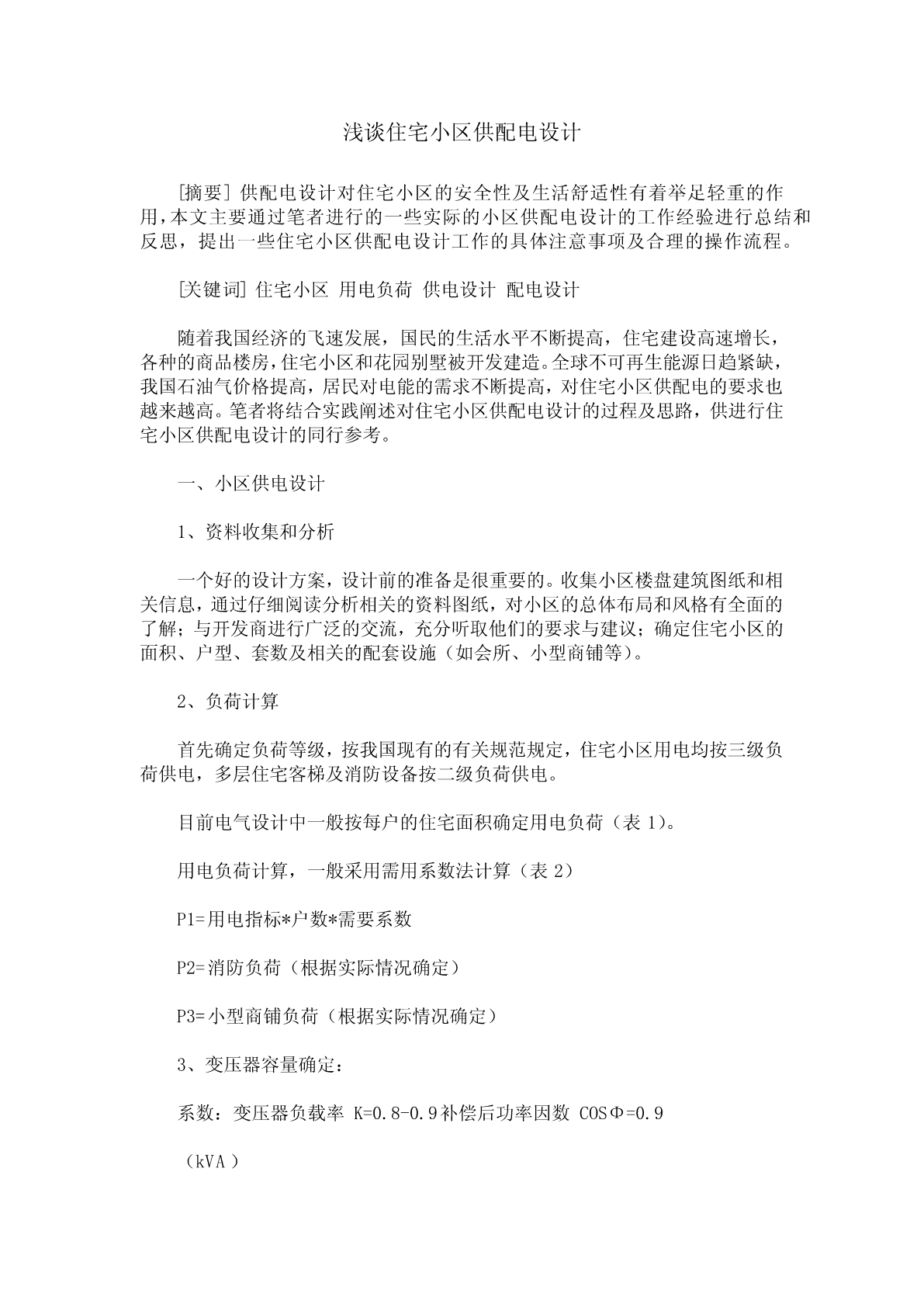

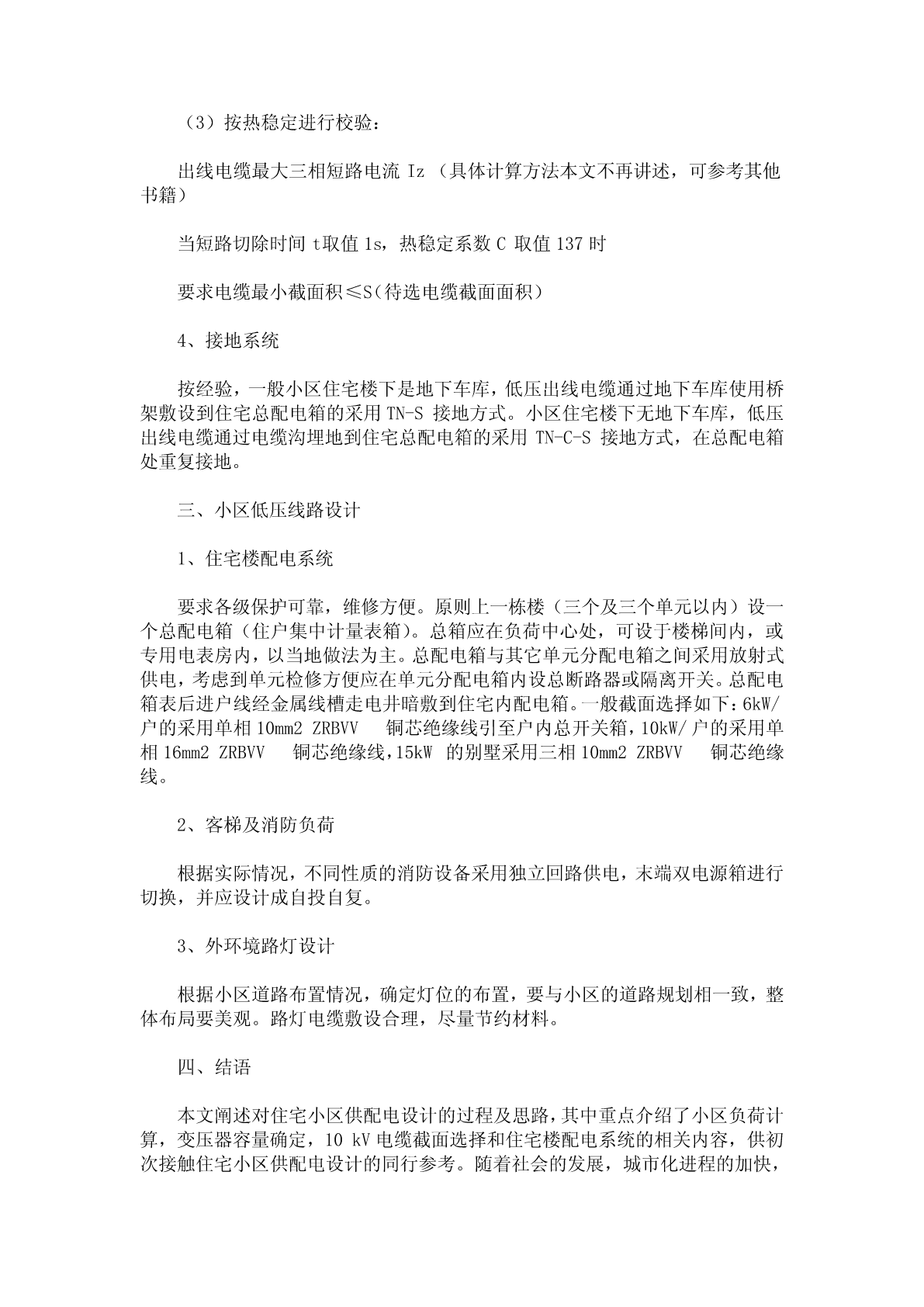

浅谈住宅小区供配电设计[摘要]供配电设计对住宅小区的安全性及生活舒适性有着举足轻重的作用，本文主要通过笔者进行的一些实际的小区供配电设计的工作经验进行总结和反思，提出一些住宅小区供配电设计工作的具体注意事项及合理的操作流程。[关键词]住宅小区用电负荷供电设计配电设计随着我国经济的飞速发展，国民的生活水平不断提高，住宅建设高速增长，各种的商品楼房，住宅小区和花园别墅被开发建造。全球不可再生能源日趋紧缺，我国石油气价格提高，居民对电能的需求不断提高，对住宅小区供配电的要求也越来越高。笔者将结合实践阐述对住宅小区供配电设计的过程及思路，供进行住宅小区供配电设计的同行参考。一、小区供电设计1、资料收集和分析一个好的设计方案，设计前的准备是很重要的。收集小区楼盘建筑图纸和相关信息，通过仔细阅读分析相关的资料图纸，对小区的总体布局和风格有全面的了解；与开发商进行广泛的交流，充分听取他们的要求与建议；确定住宅小区的面积、户型、套数及相关的配套设施（如会所、小型商铺等）。2、负荷计算首先确定负荷等级，按我国现有的有关规范规定，住宅小区用电均按三级负荷供电，多层住宅客梯及消防设备按二级负荷供电。目前电气设计中一般按每户的住宅面积确定用电负荷（表1）。用电负荷计算，一般采用需用系数法计算（表2）P1=用电指标*户数*需要系数P2=消防负荷（根据实际情况确定）P3=小型商铺负荷（根据实际情况确定）3、变压器容量确定：系数：变压器负载率K=0.8-0.9补偿后功率因数COSΦ=0.9（kVA）4、供电线路规划设计报告书根据上述的资料、计算和分析，完成小区供电规划设计报告书。二、小区配电设计1、变配电所的设置变配电所宜靠近用电负荷中心，并且应考虑变压器的搬运及消防抢修通道。变配电所的位置还应充分考虑其对住户住宅噪音、热量的影响。中小型住宅小区宜设1~2个变配电所，大型住宅小区设多个变配电所。具体可考虑从变配电所到住宅楼总配电箱的0.4kV低压出线电缆不宜超过300米，避免由于电压损失影响末端用户的用电质量。对二级负荷备用电源的设置，一般设置备用电源配电房，设置发电机房。2、配电系统一般采用单电源放射式供电或采用双电源环网供电，具体需配合供电部门确定。变配电所10kV电源进线开关宜采用断路器或带熔断器的负荷开关。住宅小区低压柜宜采用GCK抽屉式配电柜。可采用发电机作为二级负荷的备用电源。根据各负荷情况设计出高、低压配电系统图，并进行变配电所电气布置设计，当然这是一个综合的过程。3、10kV电缆截面选择使用10kV铠装的聚氯乙烯绝缘电缆或阻燃聚氯乙烯绝缘电缆。10kV电缆截面选择：（1）选择电缆的额定电压≥线路额定电压（2）选择电缆的额定电流≥该回路最大持续工作电流该回路最大持续工作电流（A）S为接入该10kV电缆线路的总容量高压电缆40℃时环境温度电缆载流量的校正系数Kt＝0.91土壤热阻系数及并列系数、多根并列敷设等校正系数根据实际情况确定。待选择电缆载流量In（如YJV22-8.7/15kV-3X70电缆在环境温度25℃时，埋地敷设允许载流量为In=225A）即须满足In*Kt≥Imax（3）按热稳定进行校验：出线电缆最大三相短路电流Iz（具体计算方法本文不再讲述，可参考其他书籍）当短路切除时间t取值1s，热稳定系数C取值137时要求电缆最小截面积≤S（待选电缆截面面积）4、接地系统按经验，一般小区住宅楼下是地下车库，低压出线电缆通过地下车库使用桥架敷设到住宅总配电箱的采用TN-S接地方式。小区住宅楼下无地下车库，低压出线电缆通过电缆沟埋地到住宅总配电箱的采用TN-C-S接地方式，在总配电箱处重复接地。三、小区低压线路设计1、住宅楼配电系统要求各级保护可靠，维修方便。原则上一栋楼（三个及三个单元以内）设一个总配电箱（住户集中计量表箱）。总箱应在负荷中心处，可设于楼梯间内，或专用电表房内，以当地做法为主。总配电箱与其它单元分配电箱之间采用放射式供电，考虑到单元检修方便应在单元分配电箱内设总断路器或隔离开关。总配电箱表后进户线经金属线槽走电井暗敷到住宅内配电箱。一般截面选择如下：6kW/户的采用单相10mm2ZRBVV铜芯绝缘线引至户内总开关箱，10kW/户的采用单相16mm2ZRBVV铜芯绝缘线，15kW的别墅采用三相10mm2ZRBVV铜芯绝缘线。2、客梯及消防负荷根据实际情况，不同性质的消防设备采用独立回路供电，末端双电源箱进行切换，并应设计成自投自复。3、外环境路灯设计根据小区道路布置情况
