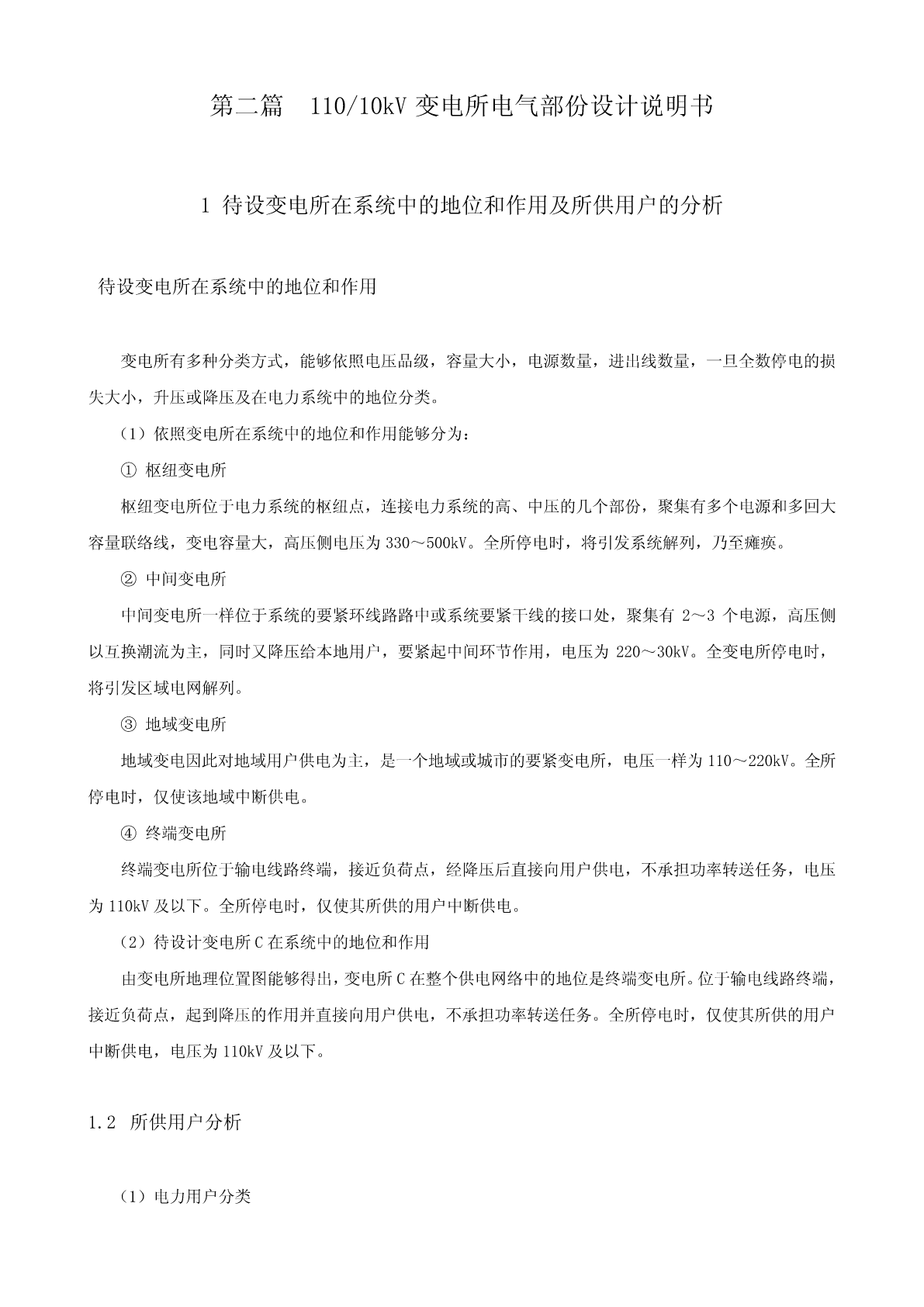

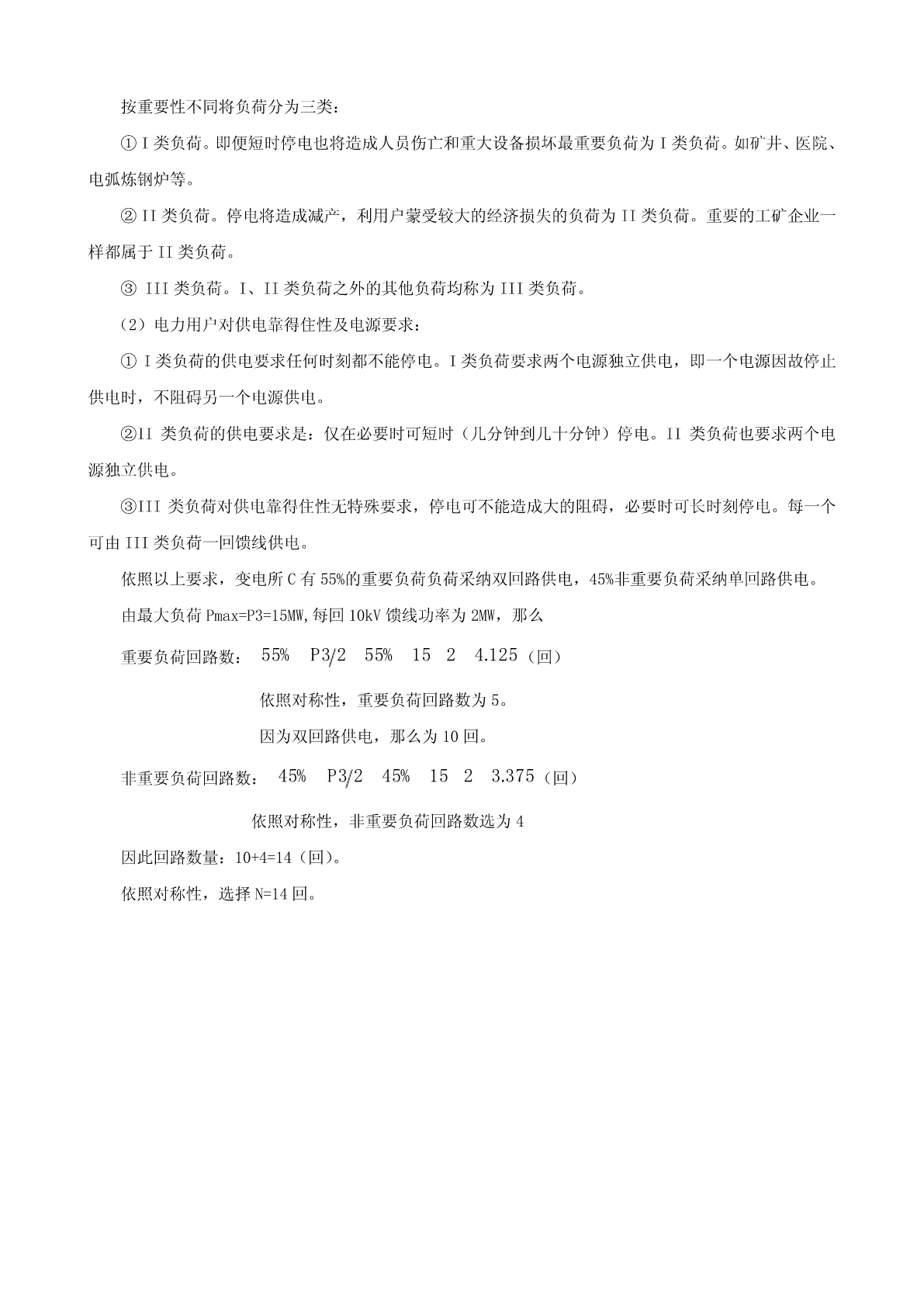

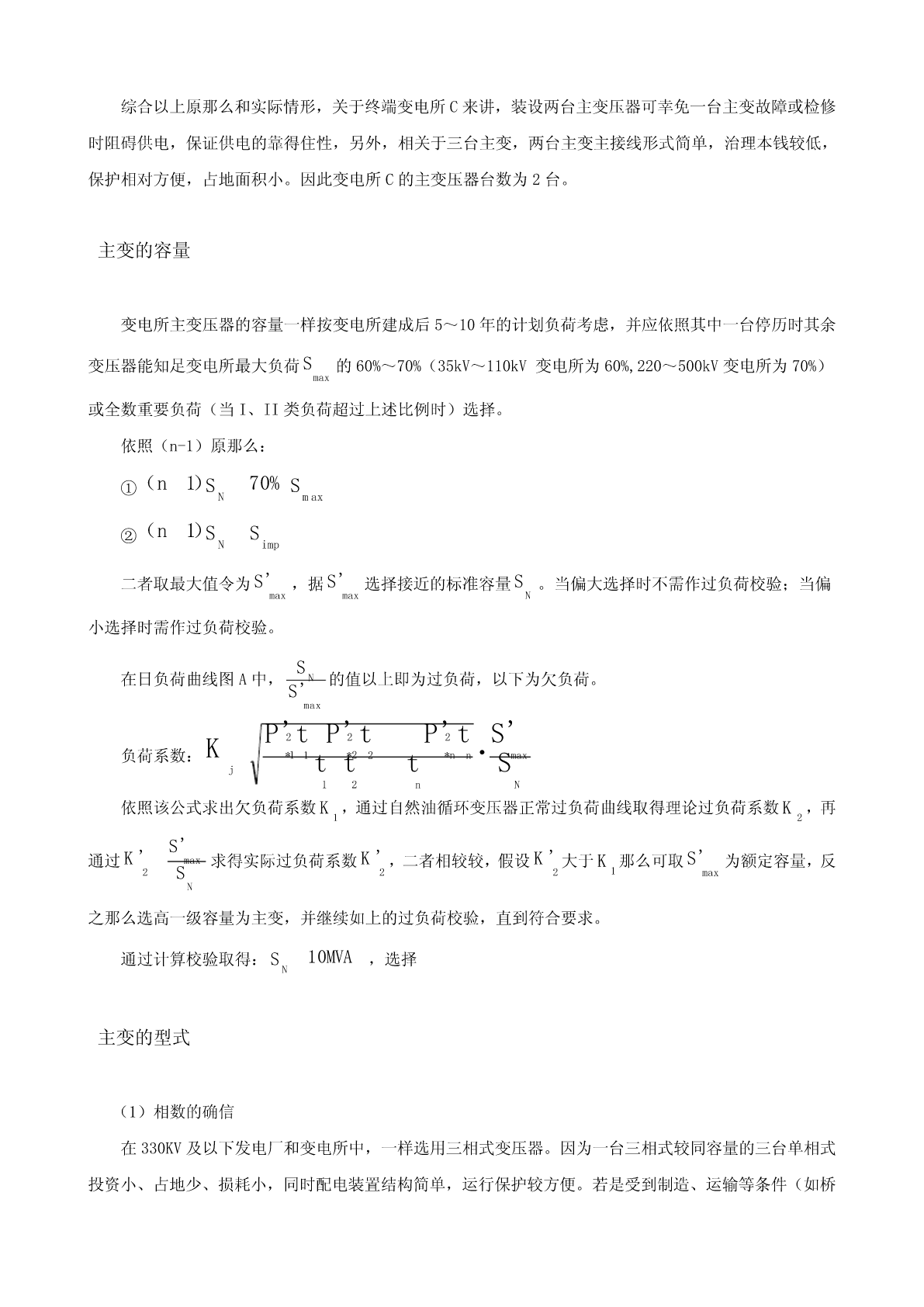

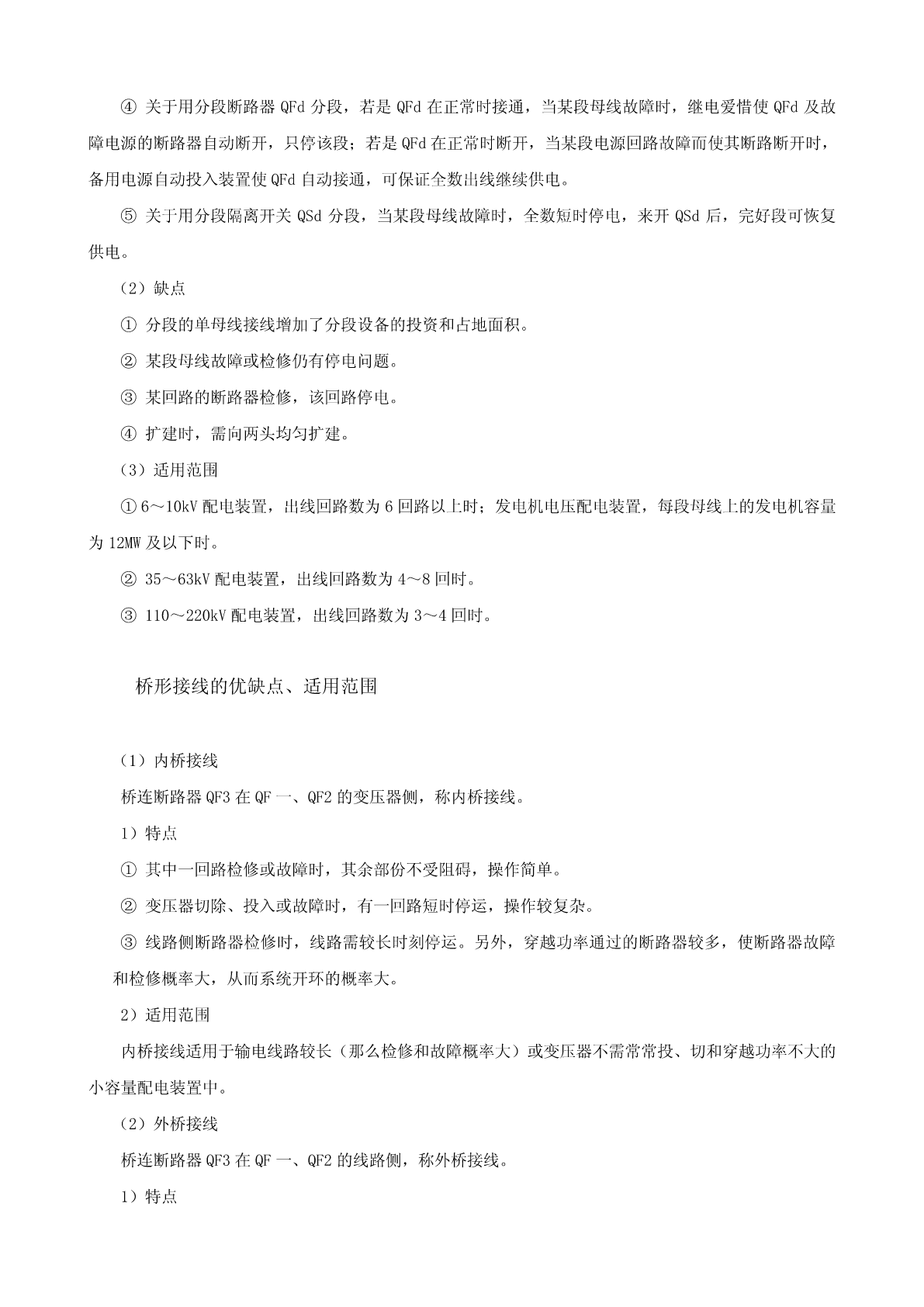

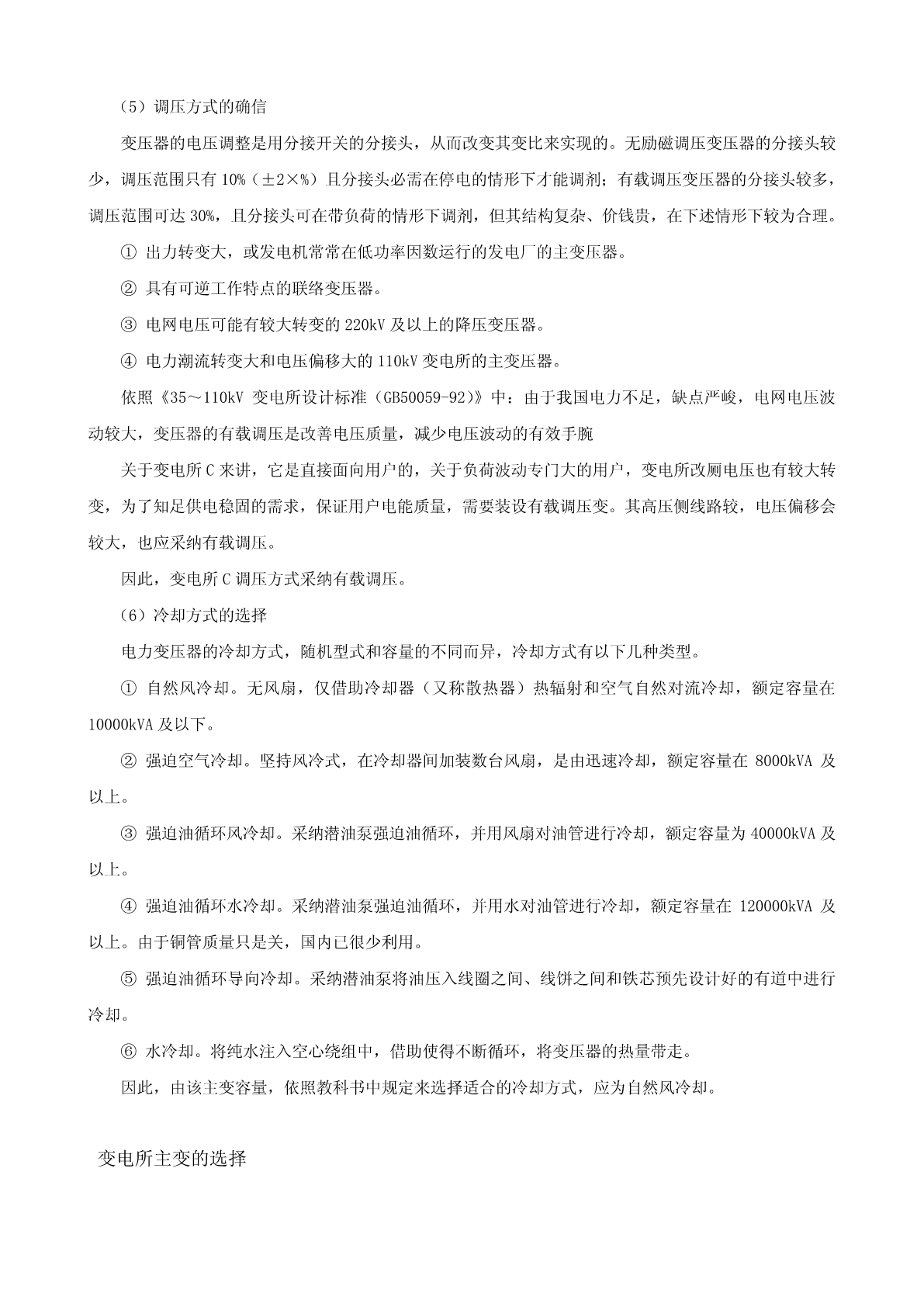

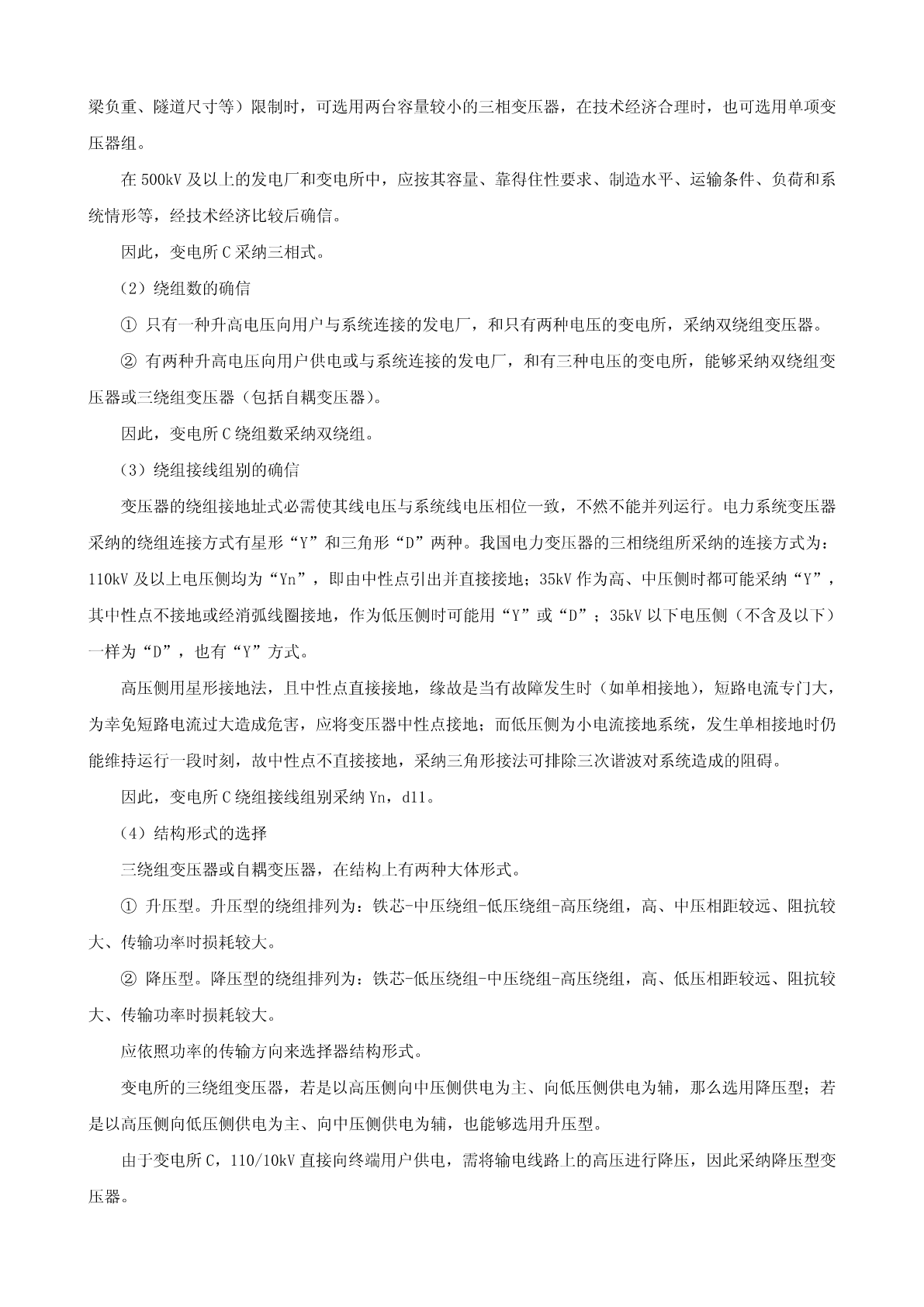

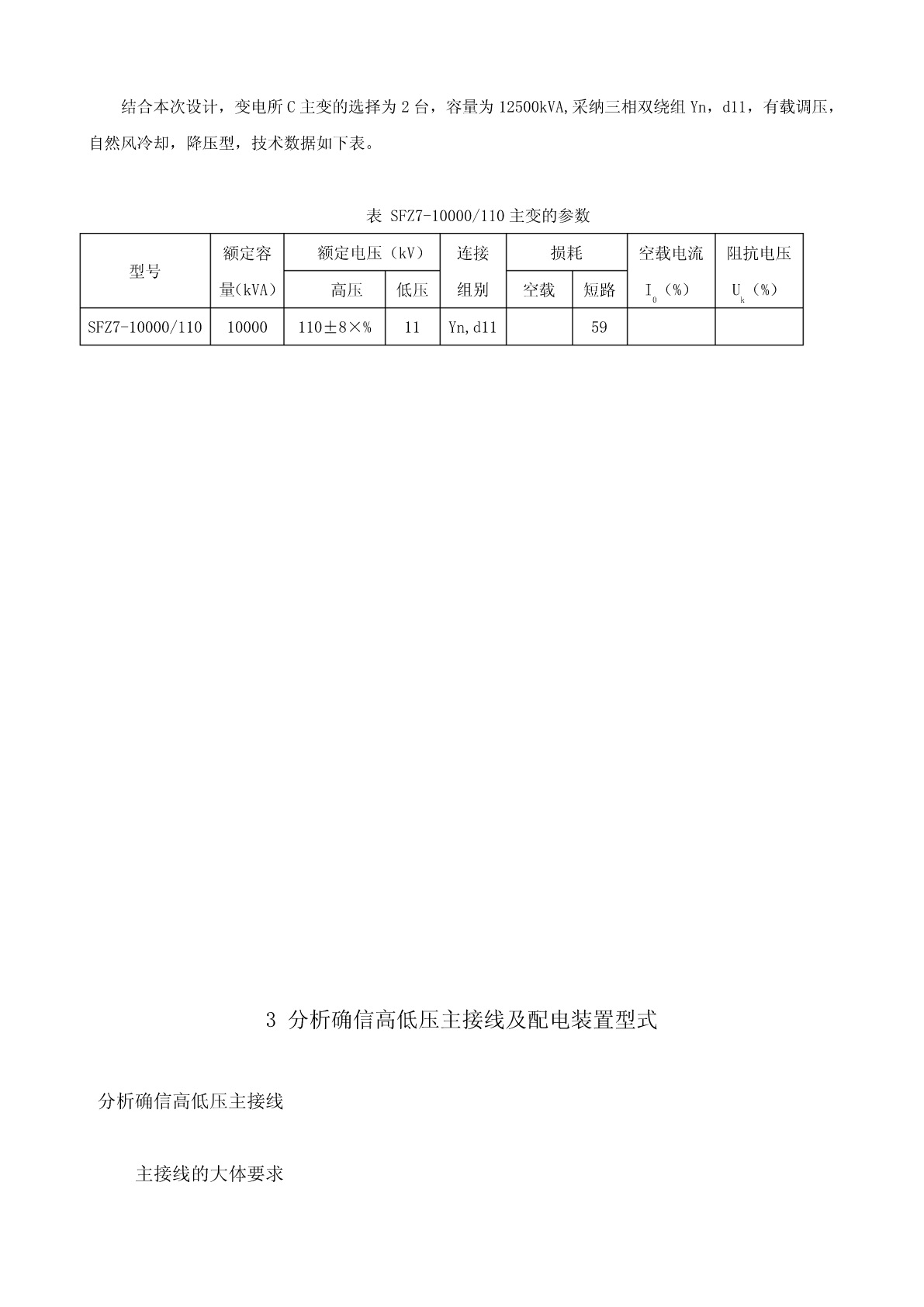

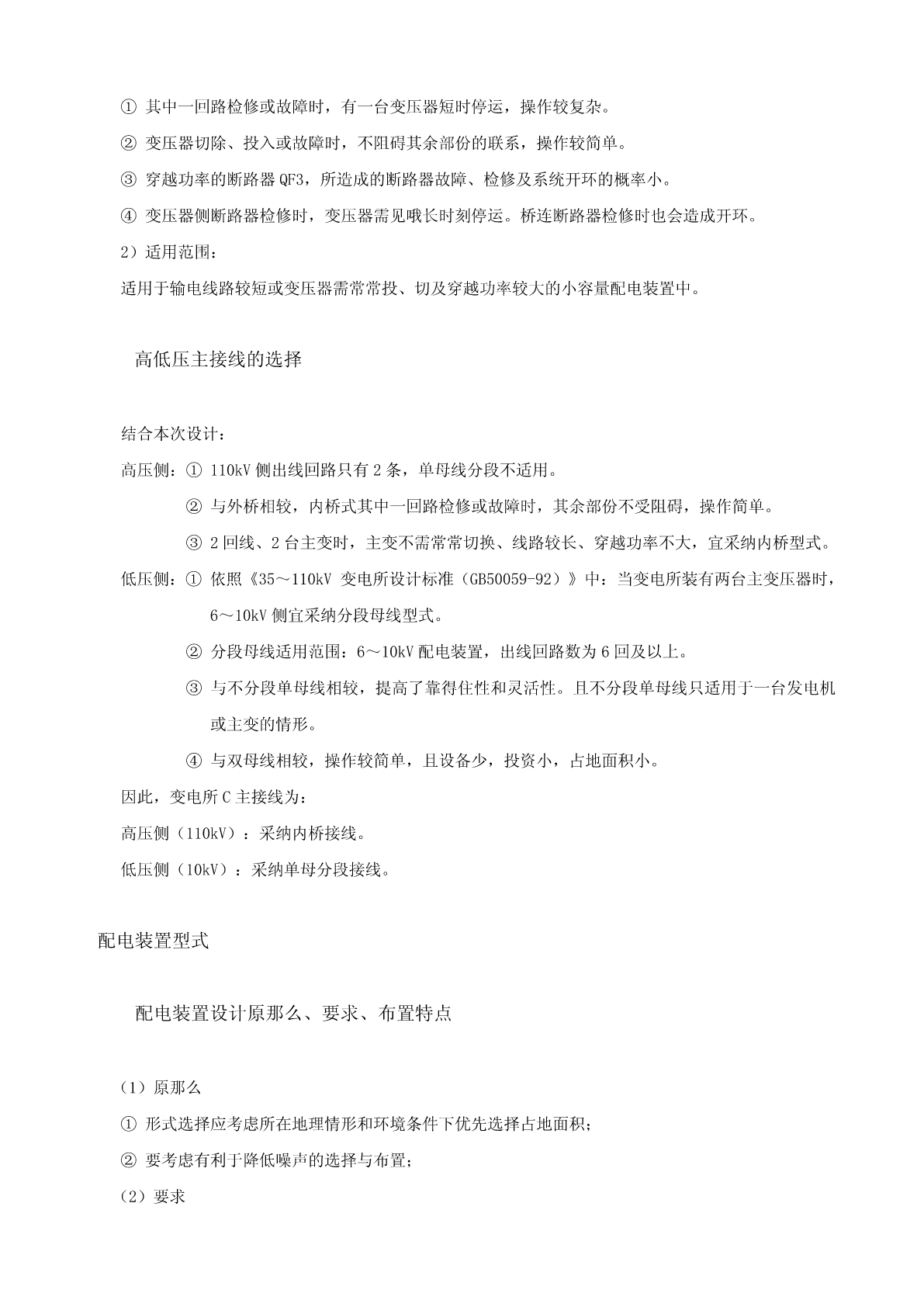

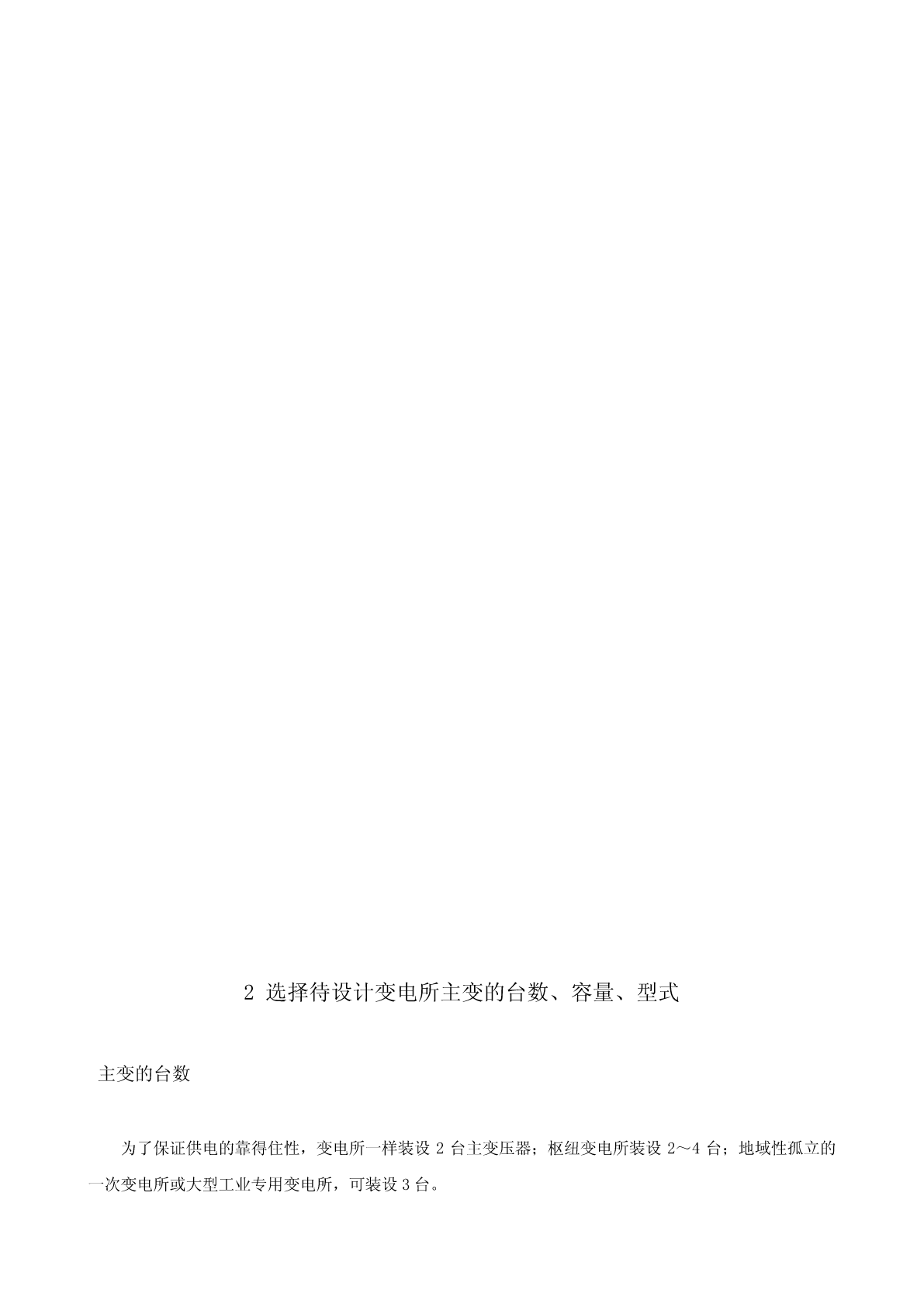

第二篇110/10kV变电所电气部份设计说明书1待设变电所在系统中的地位和作用及所供用户的分析待设变电所在系统中的地位和作用变电所有多种分类方式，能够依照电压品级，容量大小，电源数量，进出线数量，一旦全数停电的损失大小，升压或降压及在电力系统中的地位分类。（1）依照变电所在系统中的地位和作用能够分为：①枢纽变电所枢纽变电所位于电力系统的枢纽点，连接电力系统的高、中压的几个部份，聚集有多个电源和多回大容量联络线，变电容量大，高压侧电压为330～500kV。全所停电时，将引发系统解列，乃至瘫痪。②中间变电所中间变电所一样位于系统的要紧环线路路中或系统要紧干线的接口处，聚集有2～3个电源，高压侧以互换潮流为主，同时又降压给本地用户，要紧起中间环节作用，电压为220～30kV。全变电所停电时，将引发区域电网解列。③地域变电所地域变电因此对地域用户供电为主，是一个地域或城市的要紧变电所，电压一样为110～220kV。全所停电时，仅使该地域中断供电。④终端变电所终端变电所位于输电线路终端，接近负荷点，经降压后直接向用户供电，不承担功率转送任务，电压为110kV及以下。全所停电时，仅使其所供的用户中断供电。（2）待设计变电所C在系统中的地位和作用由变电所地理位置图能够得出，变电所C在整个供电网络中的地位是终端变电所。位于输电线路终端，接近负荷点，起到降压的作用并直接向用户供电，不承担功率转送任务。全所停电时，仅使其所供的用户中断供电，电压为110kV及以下。1.2所供用户分析（1）电力用户分类按重要性不同将负荷分为三类：①I类负荷。即便短时停电也将造成人员伤亡和重大设备损坏最重要负荷为I类负荷。如矿井、医院、电弧炼钢炉等。②II类负荷。停电将造成减产，利用户蒙受较大的经济损失的负荷为II类负荷。重要的工矿企业一样都属于II类负荷。③III类负荷。I、II类负荷之外的其他负荷均称为III类负荷。（2）电力用户对供电靠得住性及电源要求：①I类负荷的供电要求任何时刻都不能停电。I类负荷要求两个电源独立供电，即一个电源因故停止供电时，不阻碍另一个电源供电。②II类负荷的供电要求是：仅在必要时可短时（几分钟到几十分钟）停电。II类负荷也要求两个电源独立供电。③III类负荷对供电靠得住性无特殊要求，停电可不能造成大的阻碍，必要时可长时刻停电。每一个可由III类负荷一回馈线供电。依照以上要求，变电所C有55%的重要负荷负荷采纳双回路供电，45%非重要负荷采纳单回路供电。由最大负荷Pmax=P3=15MW,每回10kV馈线功率为2MW，那么重要负荷回路数：55%P3255%1524.125（回）依照对称性，重要负荷回路数为5。因为双回路供电，那么为10回。非重要负荷回路数：45%P3245%1523.375（回）依照对称性，非重要负荷回路数选为4因此回路数量：10+4=14（回）。依照对称性，选择N=14回。2选择待设计变电所主变的台数、容量、型式主变的台数为了保证供电的靠得住性，变电所一样装设2台主变压器；枢纽变电所装设2～4台；地域性孤立的一次变电所或大型工业专用变电所，可装设3台。综合以上原那么和实际情形，关于终端变电所C来讲，装设两台主变压器可幸免一台主变故障或检修时阻碍供电，保证供电的靠得住性，另外，相关于三台主变，两台主变主接线形式简单，治理本钱较低，保护相对方便，占地面积小。因此变电所C的主变压器台数为2台。主变的容量变电所主变压器的容量一样按变电所建成后5～10年的计划负荷考虑，并应依照其中一台停历时其余变压器能知足变电所最大负荷S的60%～70%（35kV～110kV变电所为60%,220～500kV变电所为70%）max或全数重要负荷（当I、II类负荷超过上述比例时）选择。依照（n-1）原那么：①（n1）S70%SNmax②（n1）SSNimp二者取最大值令为S'，据S'选择接近的标准容量S。当偏大选择时不需作过负荷校验；当偏maxmaxN小选择时需作过负荷校验。S在日负荷曲线图A中，N的值以上即为过负荷，以下为欠负荷。S'maxP'2tP'2tP'2tS'负荷系数：K*11*22*nn•maxjtttS12nN依照该公式求出欠负荷系数K，通过自然油循环变压器正常过
