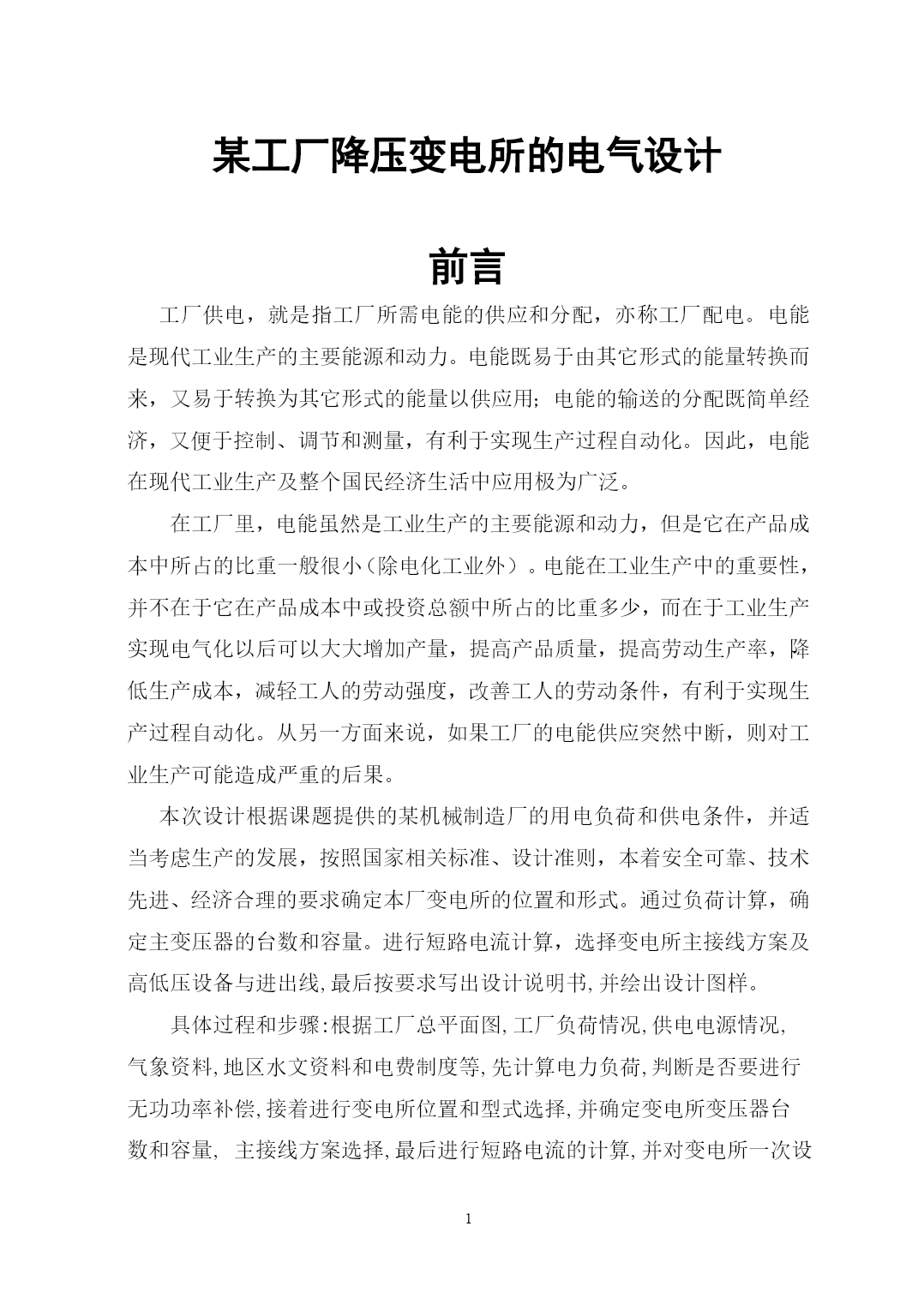

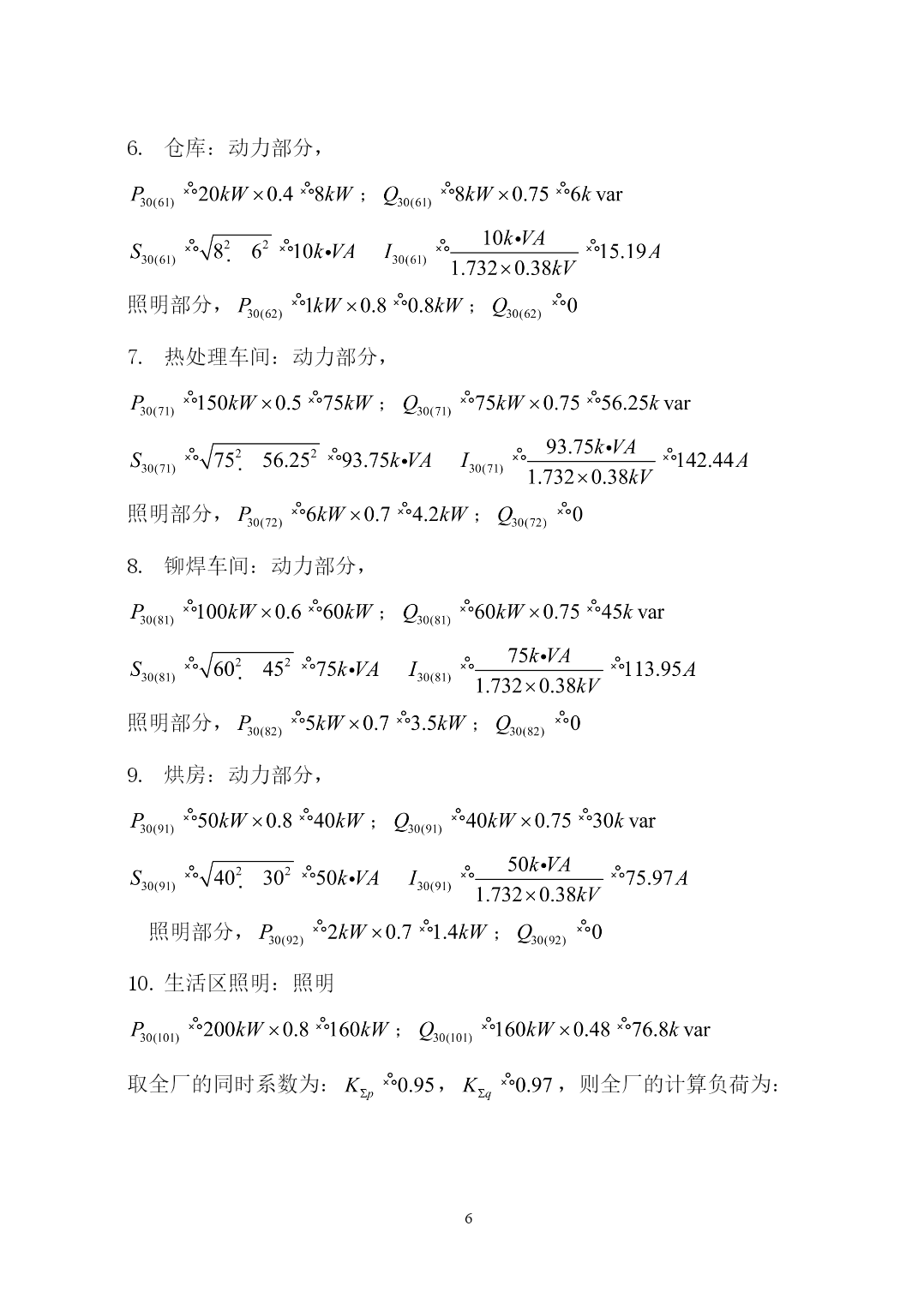

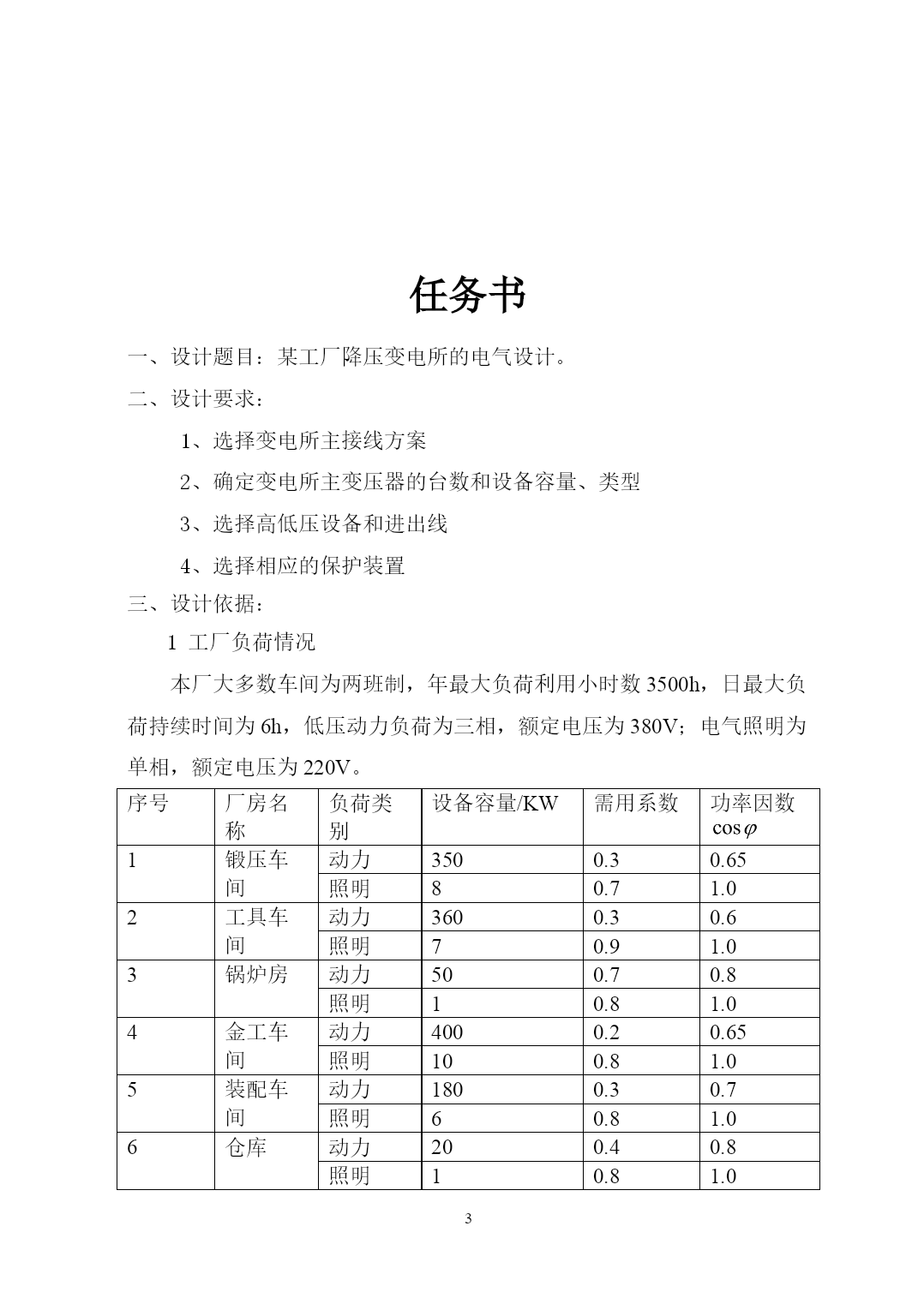

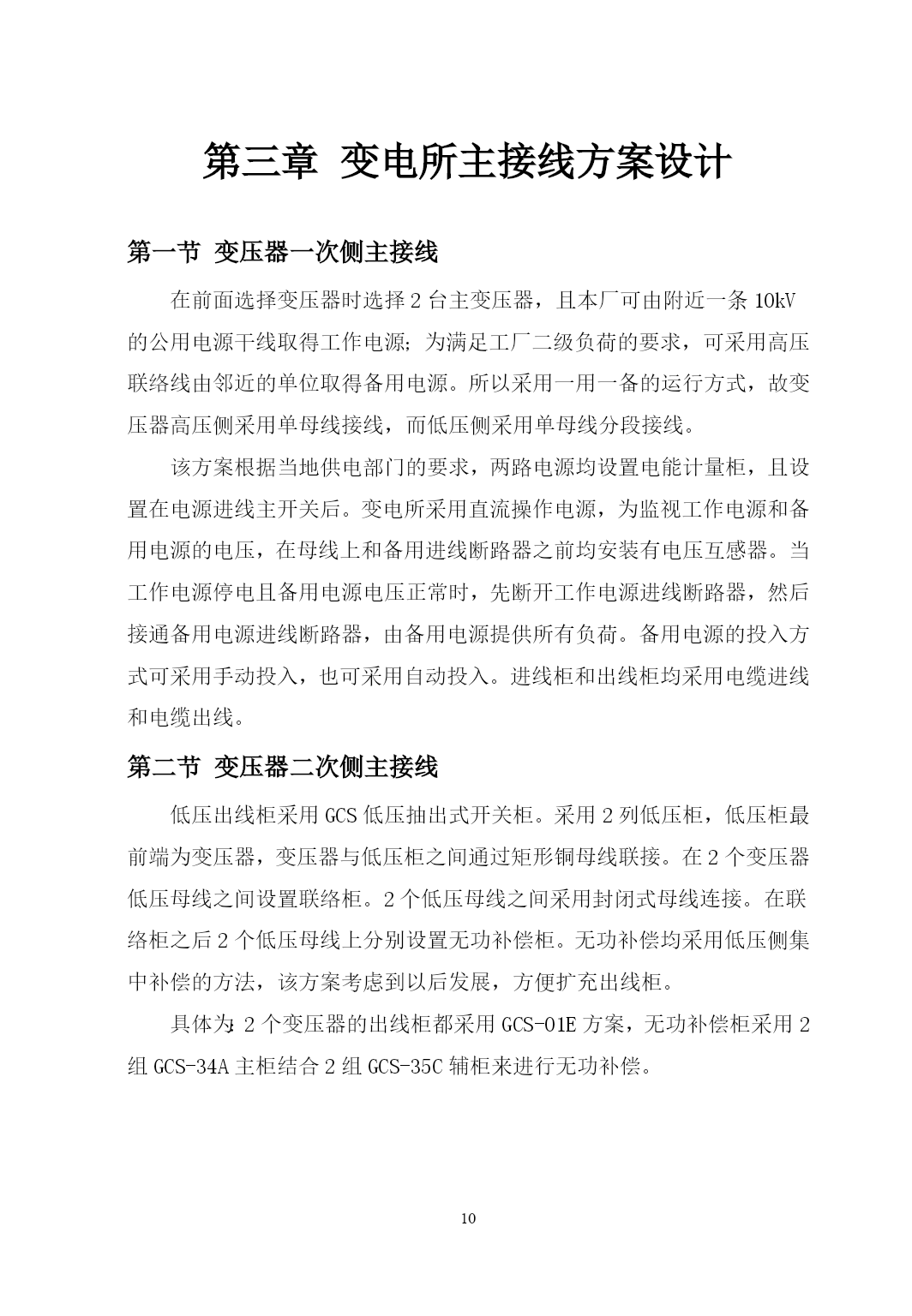

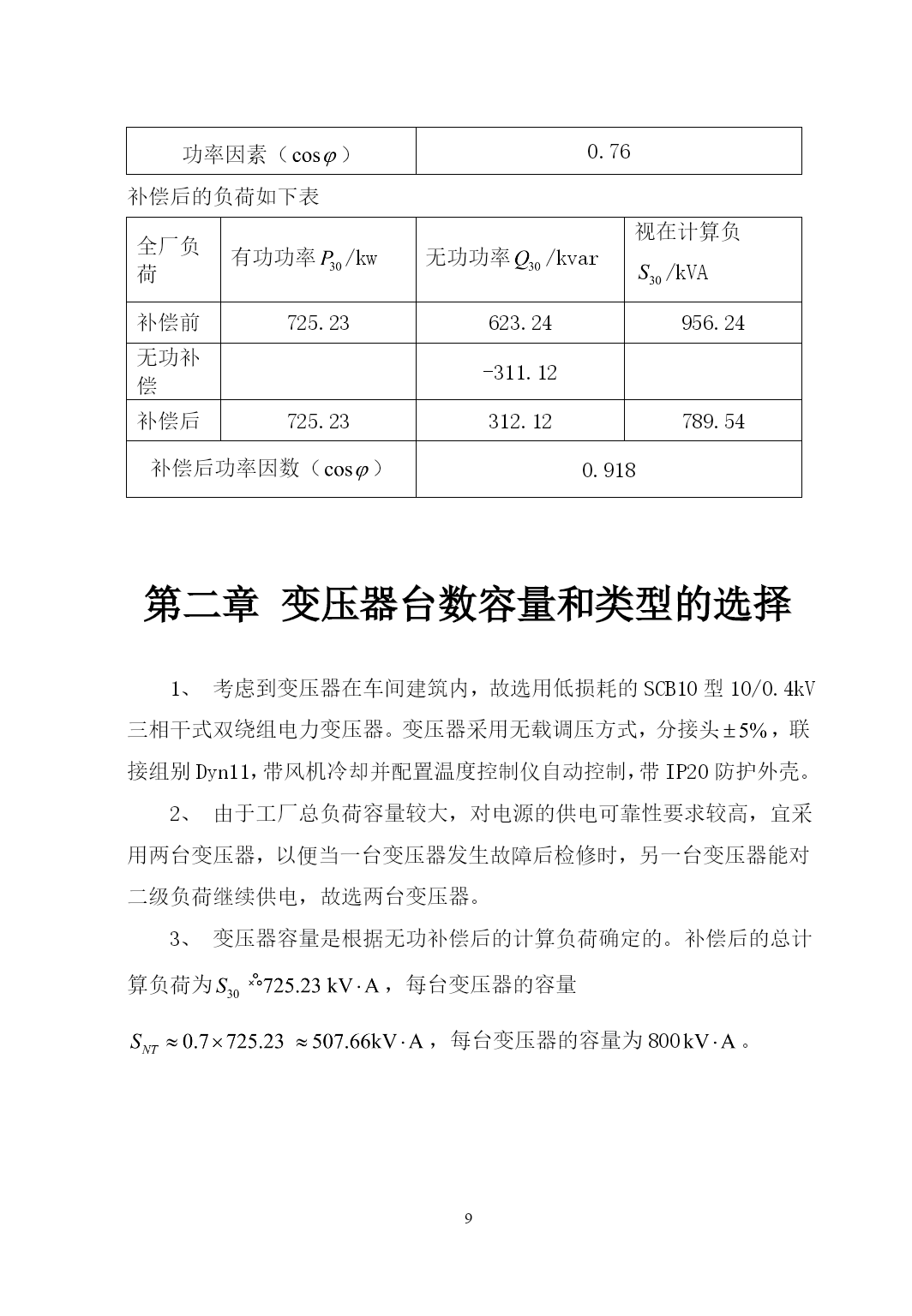

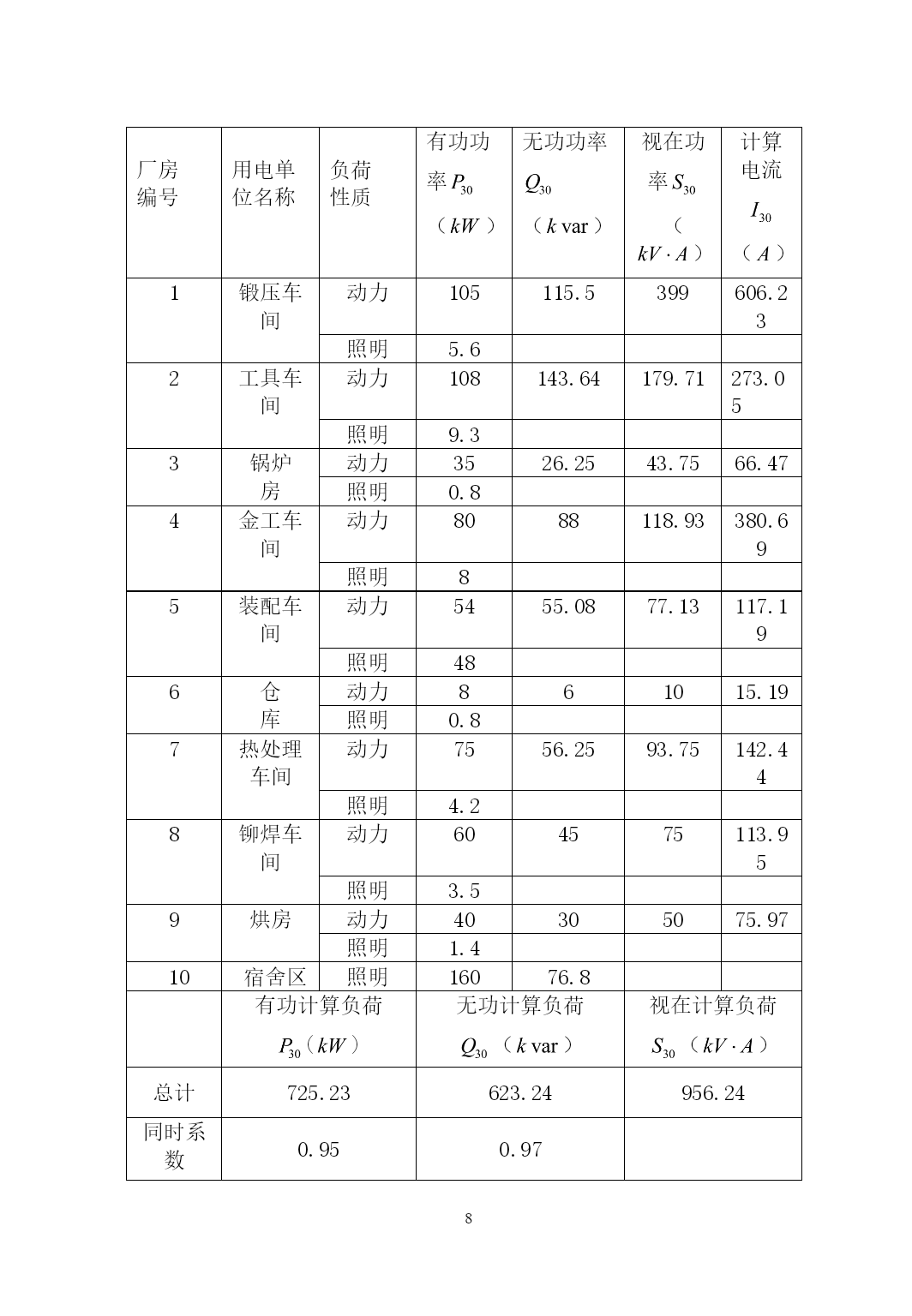

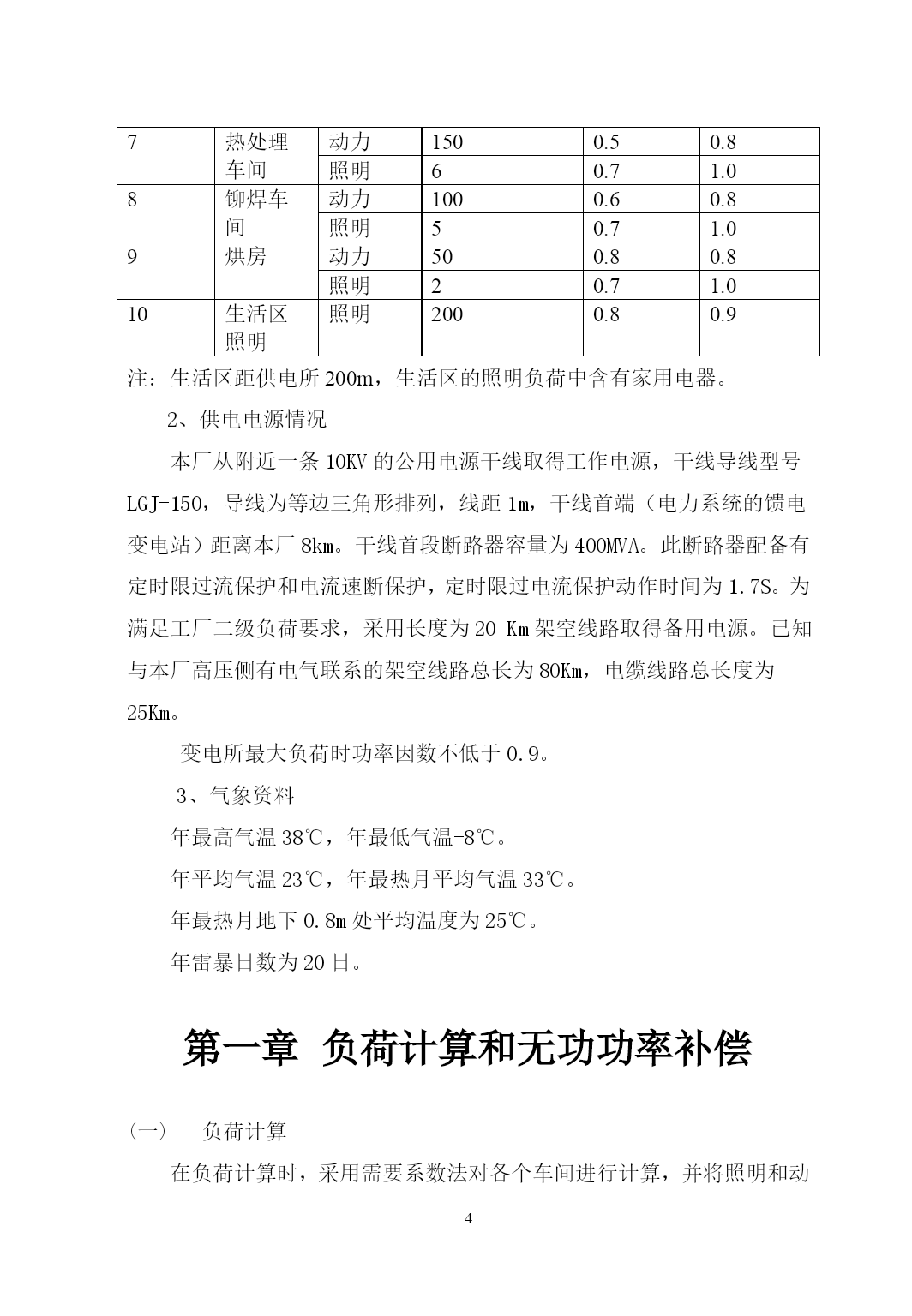

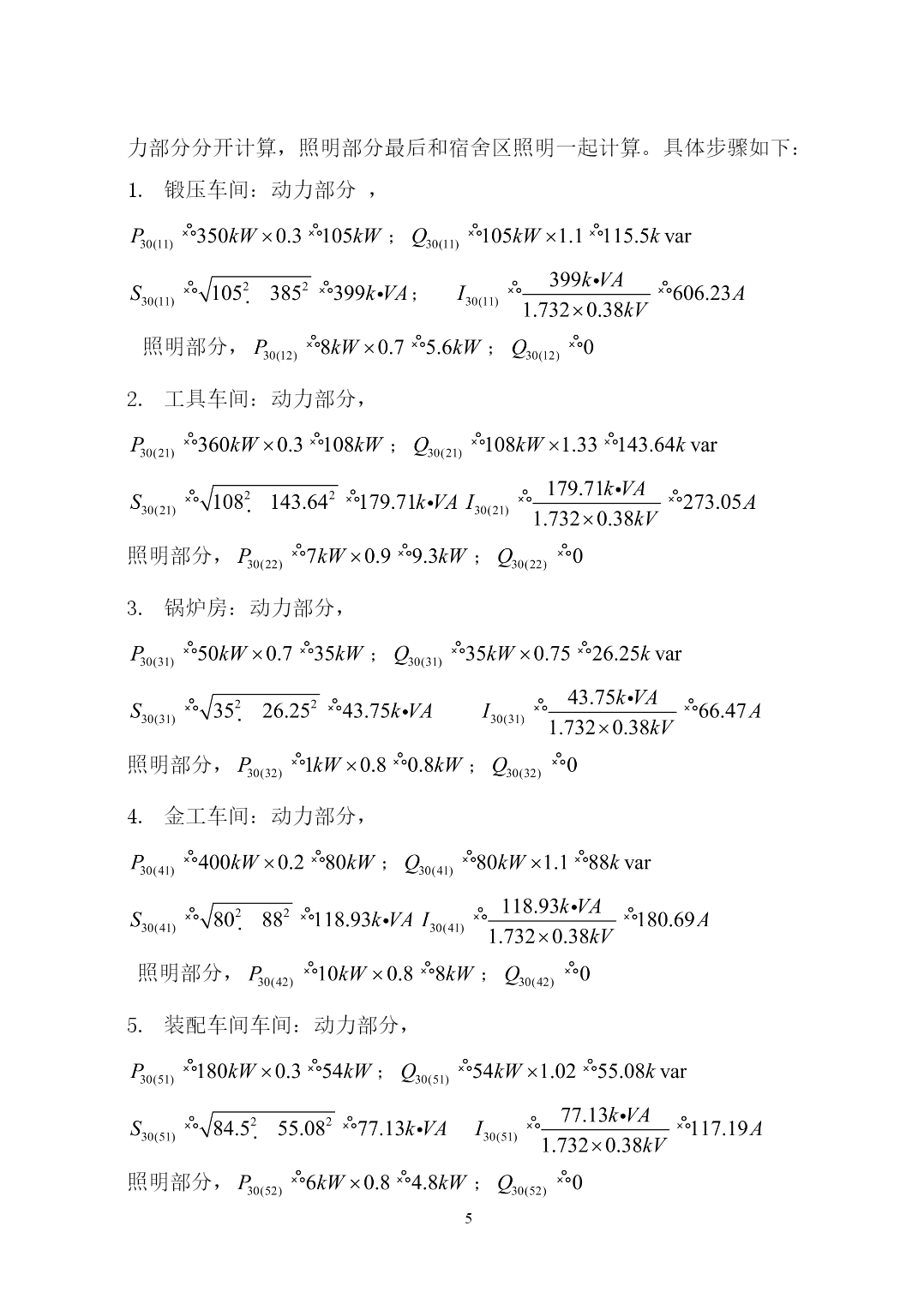

某工厂降压变电所的电气设计前言工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。本次设计根据课题提供的某机械制造厂的用电负荷和供电条件，并适当考虑生产的发展，按照国家相关标准、设计准则，本着安全可靠、技术先进、经济合理的要求确定本厂变电所的位置和形式。通过负荷计算，确定主变压器的台数和容量。进行短路电流计算，选择变电所主接线方案及高低压设备与进出线,最后按要求写出设计说明书,并绘出设计图样。具体过程和步骤:根据工厂总平面图,工厂负荷情况,供电电源情况,气象资料,地区水文资料和电费制度等,先计算电力负荷,判断是否要进行无功功率补偿,接着进行变电所位置和型式选择,并确定变电所变压器台数和容量,主接线方案选择,最后进行短路电流的计算,并对变电所一次设备选择和校验和高低压线路的选择。目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc343632272"前言工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。PAGEREF_Toc343632272\h1HYPERLINK\l"_Toc343632273"任务书PAGEREF_Toc343632273\h3HYPERLINK\l"_Toc343632274"一、设计题目：PAGEREF_Toc343632274\h3HYPERLINK\l"_Toc343632275"二、设计要求：PAGEREF_Toc343632275\h3HYPERLINK\l"_Toc343632276"三、设计依据：PAGEREF_Toc343632276\h3HYPERLINK\l"_Toc343632277"第一章负荷计算和无功功率补偿PAGEREF_Toc343632277\h4HYPERLINK\l"_Toc343632278"第二章变压器台数容量和类型的选择PAGEREF_Toc343632278\h9HYPERLINK\l"_Toc343632279"第三章变电所主接线方案设计PAGEREF_Toc343632279\h10HYPERLINK\l"_Toc343632280"第一节变压器一次侧主接线PAGEREF_Toc343632280\h10HYPERLINK\l"_Toc343632281"第二节变压器二次侧主接线PAGEREF_Toc343632281\h10HYPERLINK\l"_Toc343632282"第四章短路电流计算PAGEREF_Toc343632282\h12HYPERLINK\l"_Toc343632283"第五章变电所一次设备及进出线的选择与校验PAGEREF_Toc343632283\h14HYPERLINK\l"_Toc343632284"第一节变压器的选择与校验PAGEREF_Toc343632284\h14HYPERLINK\l"_Toc343632285"第二节低压两侧隔离开关的选择与校验PAGEREF_Toc343632285\h15HYPERLINK\l"_Toc343632286"第三节高压断路器的选择与检验PAGEREF_Toc343632286\h15HYPERLINK\l"_Toc343632287"第六章选择整定继电保护装置PAGEREF_Toc343632287\h16HYPERLINK\l"_Toc343632288"第七章防雷保护和接地装置的设计PAGEREF_Toc343632288\h17HYPERLINK\l"_Toc343632289"结束语PAGEREF_Toc343632289\h19HYPERLINK\l"_Toc343632290"参考文献
