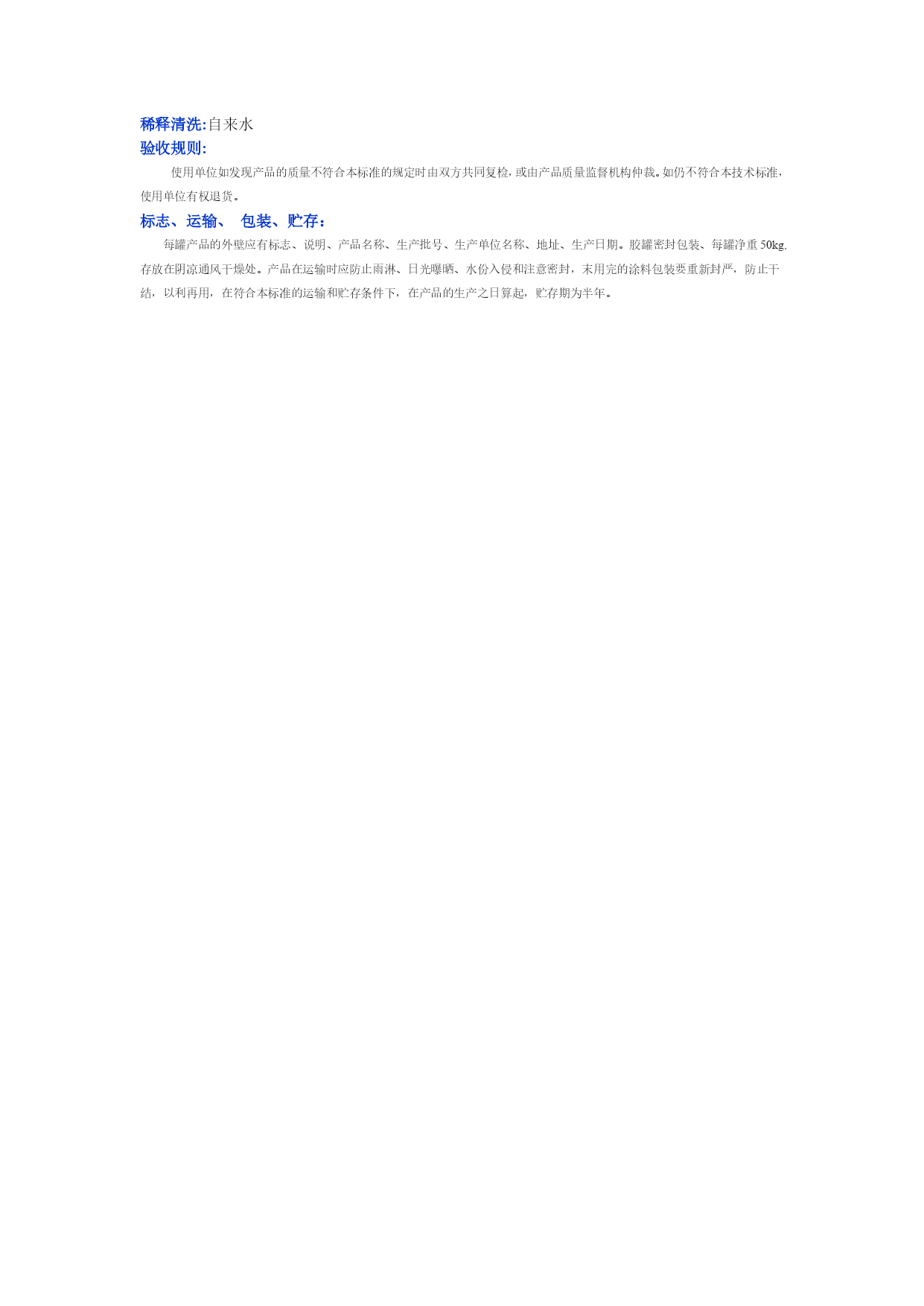

LB钢结构膨胀防火涂料产品概述：钢材是常用的建筑材料,钢结构是重要的建筑材料之一,钢材本身虽然是不燃媒体,但它极易导热,发生火灾时,在火场中未加保护的钢结构只需15分钟,自身温度就会上升至540℃,强度降底50%,很快就会软化而失去支撑能力,导致钢结构建筑变形倒塌,无法修复使用,为提高钢结构的耐火性能,公安部四川消防科研所与我厂共同开发了该钢结构膨胀防火涂料,并荣获中国科技进步三等奖和九五国家科技成果重点推广项目。该涂料专门施涂在钢结构建筑物表面.使其形成耐火隔热保护层,当遇火灾时涂层膨胀坛厚,耐火耐热,粘结强度性能优良,具有一定美观和装饰效果。用途:本产品主要用于工业与民用建筑室内钢结构及钢铁制品等受火灾破坏性较大的物件的防火保护，特别适用于体育场馆和工业厂房中裸露钢结构的保护，有效提高钢结构的耐火能力，落实建筑设计防火规范的要求，同时又具有良好的装饰效果。技术指标：理化性能指标序号项目指标1在容器中的状态经搅拌后呈均匀液态或稠厚液体,无结块.2干燥时间表干.h≤123初期干燥抗裂性一般不应出现裂纹,如有1-3条裂纹,其宽度应不大于0.5mm4粘结强度.mpa≥0.155抗振性挠曲L/200,涂层不起层、脱落6抗弯性挠曲L/100,涂层不起层、脱落7耐水性.h≥248耐冻融循环性,次≥15防火性能指标序号项目指标1耐火极限（mm）≥60≥90≥1202涂层厚度(mm)33.64.2施工要求表面处理:涂装钢结构防火涂料的钢基材表面应严格除水、除锈，经喷砂除锈达到Sa2.5的标准，手工除锈达到St3级以上。除锈完毕的表面采用醇酸红丹或环氧防锈漆作防腐处理。施工方法:采用重力有气喷枪,配空压机0.4mpa的气压下进行喷涂,根据耐火极限的需要直接分遍涂装,每次喷约1.5-2.0mm厚,等另一遍涂层基本干燥后再喷后一遍,直至达到设计规定厚度.在使用前应采用携式搅拌器,将涂料搅拌均匀,涂装施工温度应在10℃以上且相对湿度应小于90%为宜。涂层厚度:4-6mm时用量5-7kg/m2涂装间隔:实干(用手指轻推不移动,手触涂膜干爽)稀释清洗:自来水验收规则:使用单位如发现产品的质量不符合本标准的规定时由双方共同复检，或由产品质量监督机构仲裁。如仍不符合本技术标准，使用单位有权退货。标志、运输、包装、贮存：每罐产品的外壁应有标志、说明、产品名称、生产批号、生产单位名称、地址、生产日期。胶罐密封包装、每罐净重50kg,存放在阴凉通风干燥处。产品在运输时应防止雨淋、日光曝晒、水份入侵和注意密封，末用完的涂料包装要重新封严，防止干结，以利再用，在符合本标准的运输和贮存条件下，在产品的生产之日算起，贮存期为半年。
