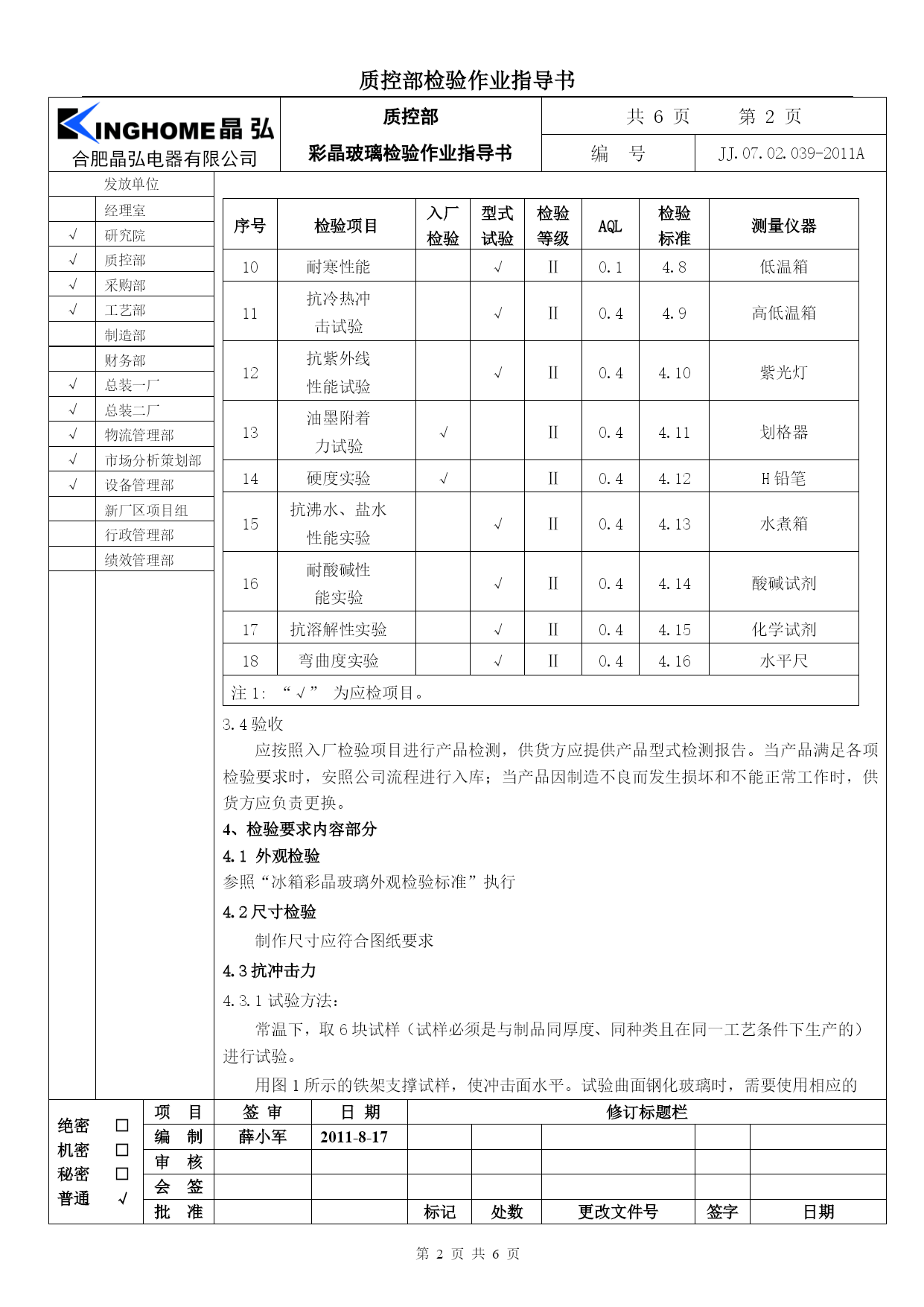

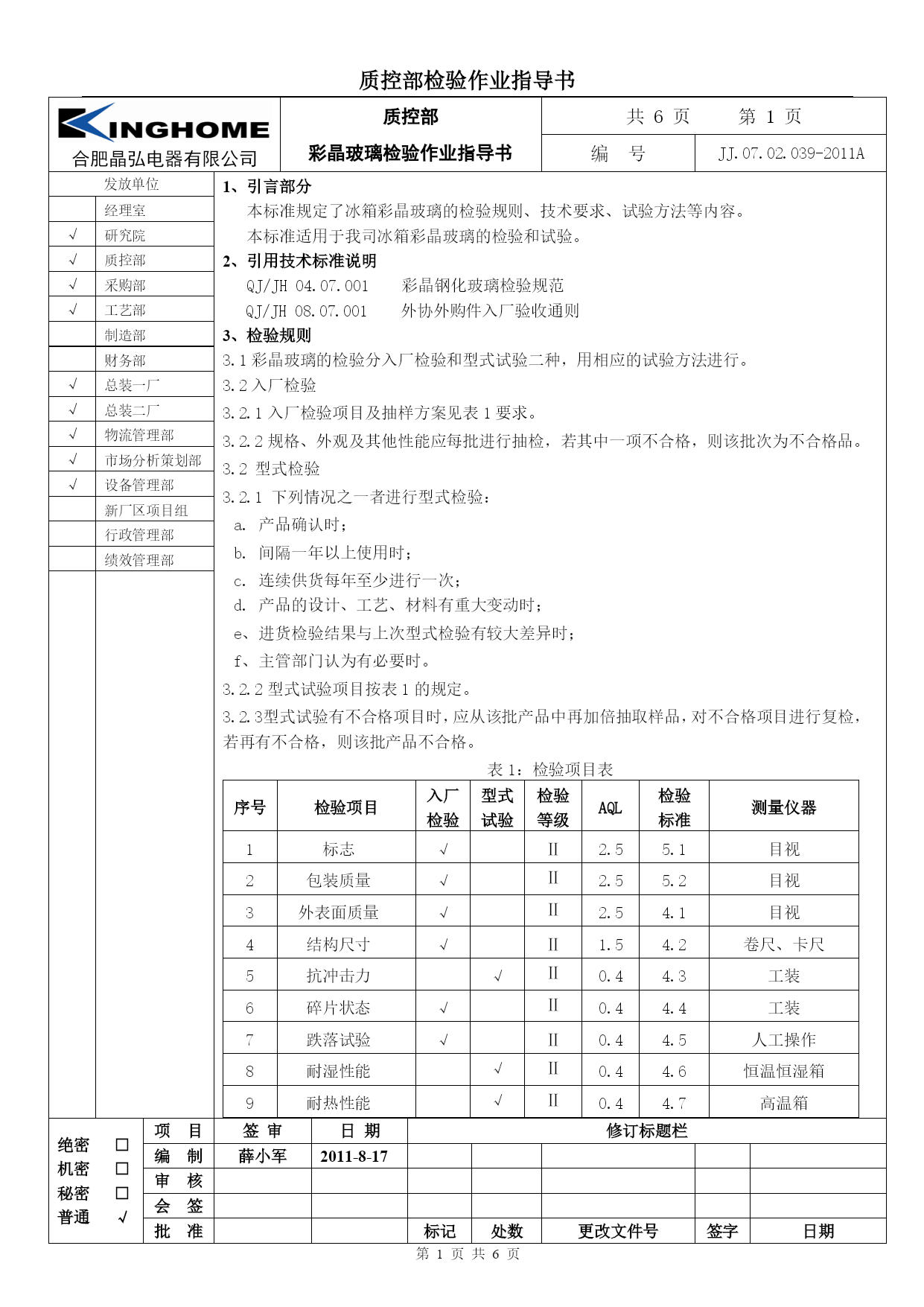

质控部检验作业指导书第页共NUMPAGES6页合肥晶弘电器有限公司质控部彩晶玻璃检验作业指导书编号JJ.07.02.039-2011A发放单位1、引言部分本标准规定了冰箱彩晶玻璃的检验规则、技术要求、试验方法等内容。本标准适用于我司冰箱彩晶玻璃的检验和试验。2、引用技术标准说明QJ/JH04.07.001彩晶钢化玻璃检验规范QJ/JH08.07.001外协外购件入厂验收通则3、检验规则3.1彩晶玻璃的检验分入厂检验和型式试验二种，用相应的试验方法进行。3.2入厂检验3.2.1入厂检验项目及抽样方案见表1要求。3.2.2规格、外观及其他性能应每批进行抽检，若其中一项不合格，则该批次为不合格品。3.2型式检验3.2.1下列情况之一者进行型式检验：a.产品确认时；b.间隔一年以上使用时；c.连续供货每年至少进行一次；d.产品的设计、工艺、材料有重大变动时；e、进货检验结果与上次型式检验有较大差异时；f、主管部门认为有必要时。3.2.2型式试验项目按表1的规定。3.2.3型式试验有不合格项目时，应从该批产品中再加倍抽取样品，对不合格项目进行复检，若再有不合格，则该批产品不合格。表1：检验项目表序号检验项目入厂检验型式试验检验等级AQL检验标准测量仪器1标志√Ⅱ2.55.1目视2包装质量√Ⅱ2.55.2目视3外表面质量√Ⅱ2.54.1目视4结构尺寸√Ⅱ1.54.2卷尺、卡尺5抗冲击力√Ⅱ0.44.3工装6碎片状态√Ⅱ0.44.4工装7跌落试验√Ⅱ0.44.5人工操作8耐湿性能√Ⅱ0.44.6恒温恒湿箱9耐热性能√Ⅱ0.44.7高温箱经理室√研究院√质控部√采购部√工艺部制造部财务部√总装一厂√总装二厂√物流管理部√市场分析策划部√设备管理部新厂区项目组行政管理部绩效管理部绝密□机密□秘密□普通√项目签审日期修订标题栏编制薛小军2011-8-17审核会签批准标记处数更改文件号签字日期合肥晶弘电器有限公司质控部彩晶玻璃检验作业指导书编号JJ.07.02.039-2011A发放单位序号检验项目入厂检验型式试验检验等级AQL检验标准测量仪器10耐寒性能√Ⅱ0.14.8低温箱11抗冷热冲击试验√Ⅱ0.44.9高低温箱12抗紫外线性能试验√Ⅱ0.44.10紫光灯13油墨附着力试验√Ⅱ0.44.11划格器14硬度实验√Ⅱ0.44.12H铅笔15抗沸水、盐水性能实验√Ⅱ0.44.13水煮箱16耐酸碱性能实验√Ⅱ0.44.14酸碱试剂17抗溶解性实验√Ⅱ0.44.15化学试剂18弯曲度实验√Ⅱ0.44.16水平尺注1:“√”为应检项目。3.4验收应按照入厂检验项目进行产品检测，供货方应提供产品型式检测报告。当产品满足各项检验要求时，安照公司流程进行入库；当产品因制造不良而发生损坏和不能正常工作时，供货方应负责更换。4、检验要求内容部分4.1外观检验参照“冰箱彩晶玻璃外观检验标准”执行4.2尺寸检验制作尺寸应符合图纸要求4.3抗冲击力4.3.1试验方法：常温下，取6块试样（试样必须是与制品同厚度、同种类且在同一工艺条件下生产的）进行试验。用图1所示的铁架支撑试样，使冲击面水平。试验曲面钢化玻璃时，需要使用相应的经理室√研究院√质控部√采购部√工艺部制造部财务部√总装一厂√总装二厂√物流管理部√市场分析策划部√设备管理部新厂区项目组行政管理部绩效管理部绝密□机密□秘密□普通√项目签审日期修订标题栏编制薛小军2011-8-17审核会签批准标记处数更改文件号签字日期合肥晶弘电器有限公司质控部彩晶玻璃检验作业指导书编号JJ.07.02.039-2011A发放单位辅助框架支承。将试样支撑在如下图所示的铁架上，中心悬空，用直径为63.5㎜,重量为1040g表面光滑的钢球放在距离试样表面1000mm的高度，使其自由下落冲击。冲击点应在试样中心25mm的圆面积范围内。对每块试样的冲击仅限一次。图1抗冲击力试验装置示意图1-上框；2-试样；3-支架；4-橡胶；5-下框；6-橡胶（3mm，宽5mm，硬度A50）。4.3.2检验标准试验后玻璃应无破损现象。4.4碎片状态4.4.1试验方法取4块试样进行试验，将试样一面用透明胶带整面粘贴，在最长边中心线上距离边缘20mm左右的位置，用尖端曲率半径为0.2mm±0.05mm的小锤或冲头进行冲击,使试样破碎。4.4.2检验标准对于厚度为4mm以下的玻璃，破碎后，除去距离冲击点80mm半径以及距玻璃边缘25mm范围内的部分，选取碎片最大部分，在50mm×50mm范围内的碎片数必须超过40，每个碎片内不能有贯穿的裂纹存在，横跨此范围边缘的碎片，按二分之一计算。其中长条形碎片长度不得超过75mm
