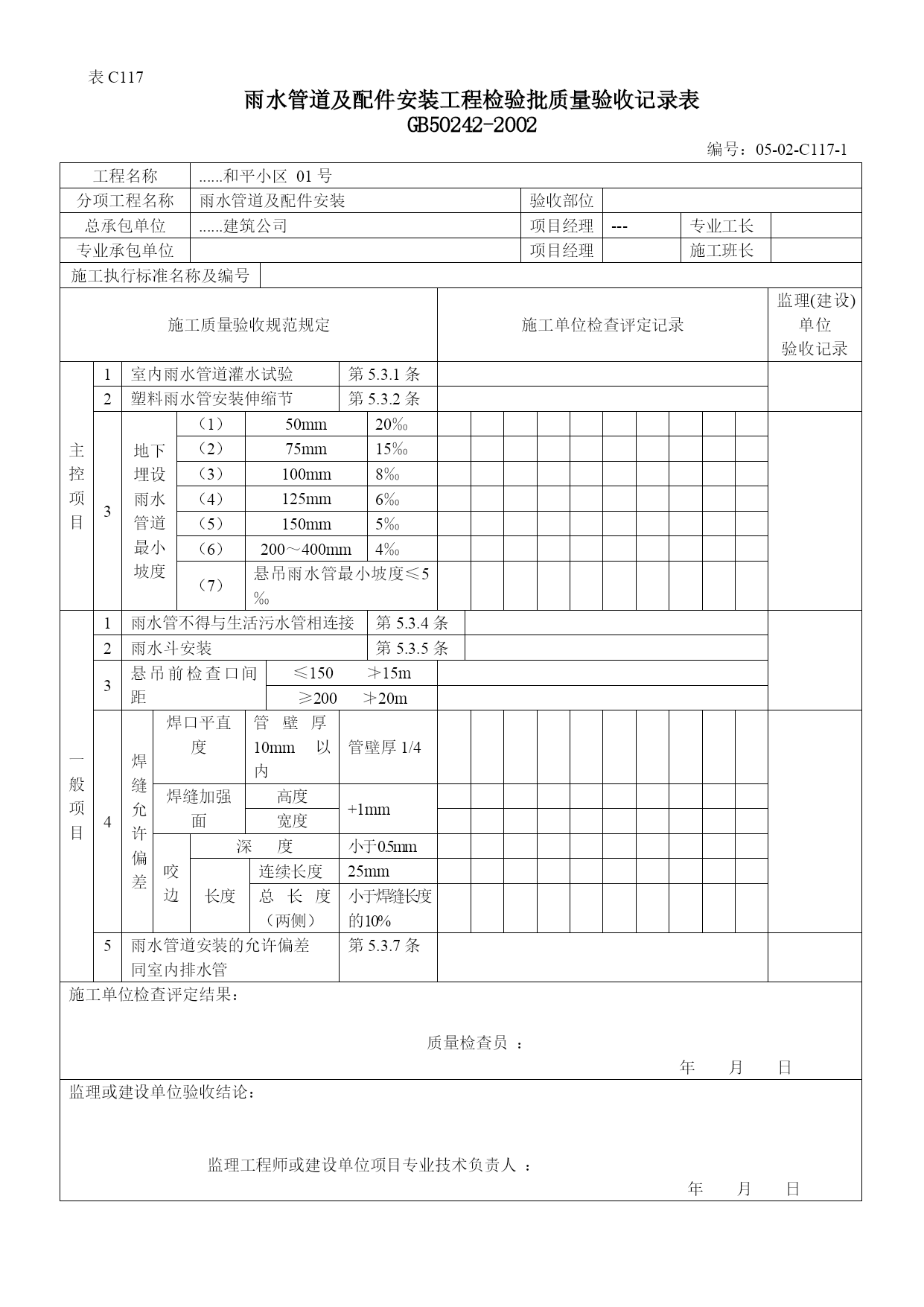

表C117雨水管道及配件安装工程检验批质量验收记录表GB50242-2002编号：05-02-C117-1工程名称......和平小区01号分项工程名称雨水管道及配件安装验收部位总承包单位......建筑公司项目经理---专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1室内雨水管道灌水试验第5.3.1条2塑料雨水管安装伸缩节第5.3.2条3地下埋设雨水管道最小坡度（1）50mm20‰（2）75mm15‰（3）100mm8‰（4）125mm6‰（5）150mm5‰（6）200～400mm4‰（7）悬吊雨水管最小坡度≤5‰一般项目1雨水管不得与生活污水管相连接第5.3.4条2雨水斗安装第5.3.5条3悬吊前检查口间距≤150≯15m≥200≯20m4焊缝允许偏差焊口平直度管壁厚10mm以内管壁厚1/4焊缝加强面高度+1mm宽度咬边深度小于0.5mm长度连续长度25mm总长度（两侧）小于焊缝长度的10%5雨水管道安装的允许偏差同室内排水管第5.3.7条施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技术负责人：年月日雨水管道及配件安装工程检验批质量验收记录表一、说明：此表系《雨水管道及配件工程报验申请表》附件。该表由施工单位质检员填写，自检合格后报监理机构验收合格后签字加盖印章。二、规范要点：5.3.1：安装在室内的雨水管道安装后应做灌水试验。灌水高度必须到每根立管上部的雨水斗。检验方法：灌水实验持续1小时，不渗不漏。5.3.2：雨水管道如采用塑料管，其伸缩节安装应符合设计要求。检验方法：对照图纸检查，逐条检查。5.3.4：雨水管道不得与生活污水管道相连接。检验方法：观察检查。5.3.3：悬吊式雨水管道敷设坡度不得小于5‰；埋地雨水管道最小坡度应符合规范表5.3.3规定。检验方法：水平尺、拉线尺量检查。三、监督检查：1、现场巡视、旁站检查雨水管灌水试验。监理工程师同施工单位三员共同查看灌水试验。无渗漏时填写灌水试验记录。施工单位三员在记录上签字后报监理工程师验收。2、填写旁站监理记录表并将旁站情况记入监理日记。四、验收标准：质量控制资料齐全、手续完善、主控项目全部合格，一般项目能满足验收规范规定。
