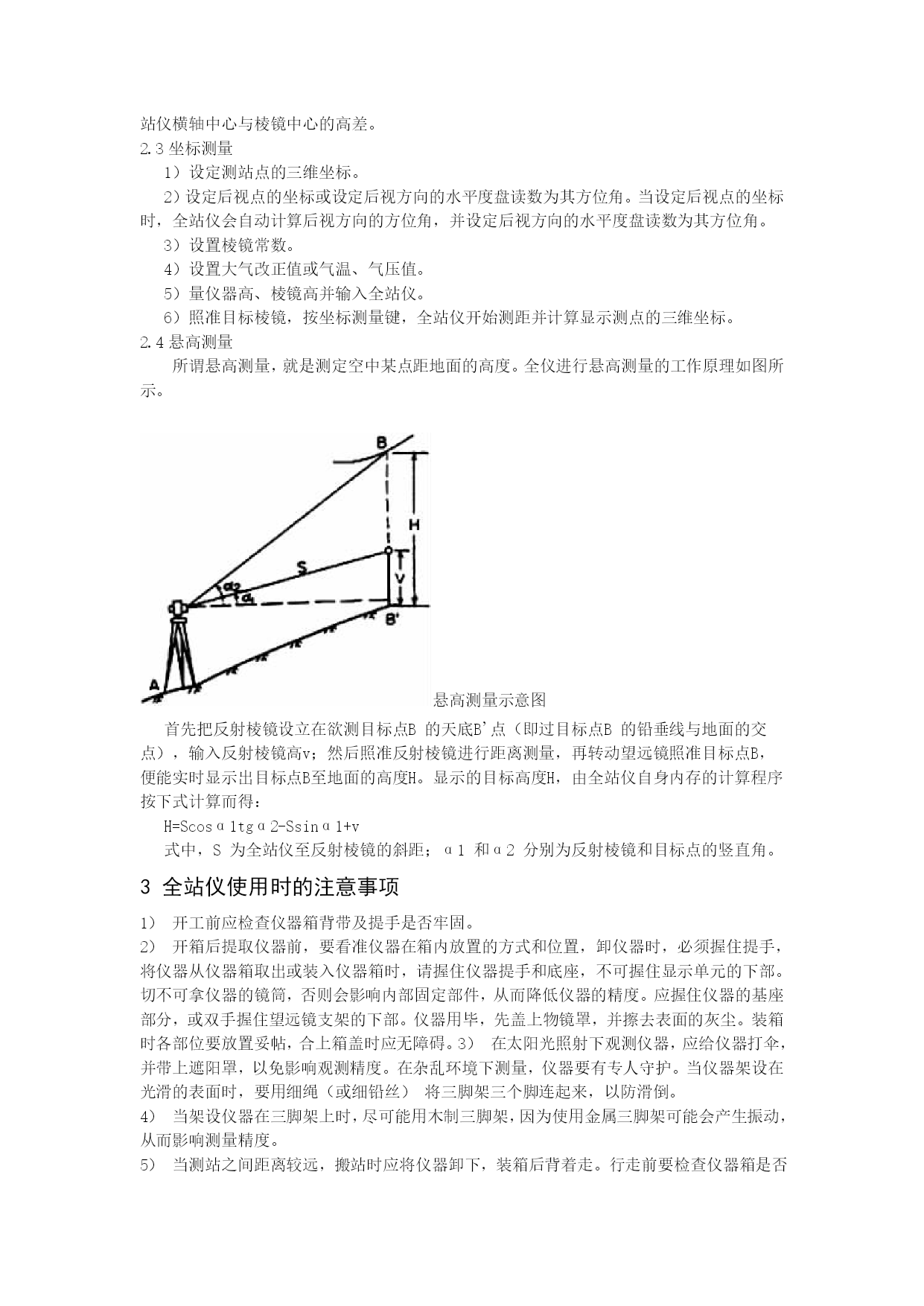

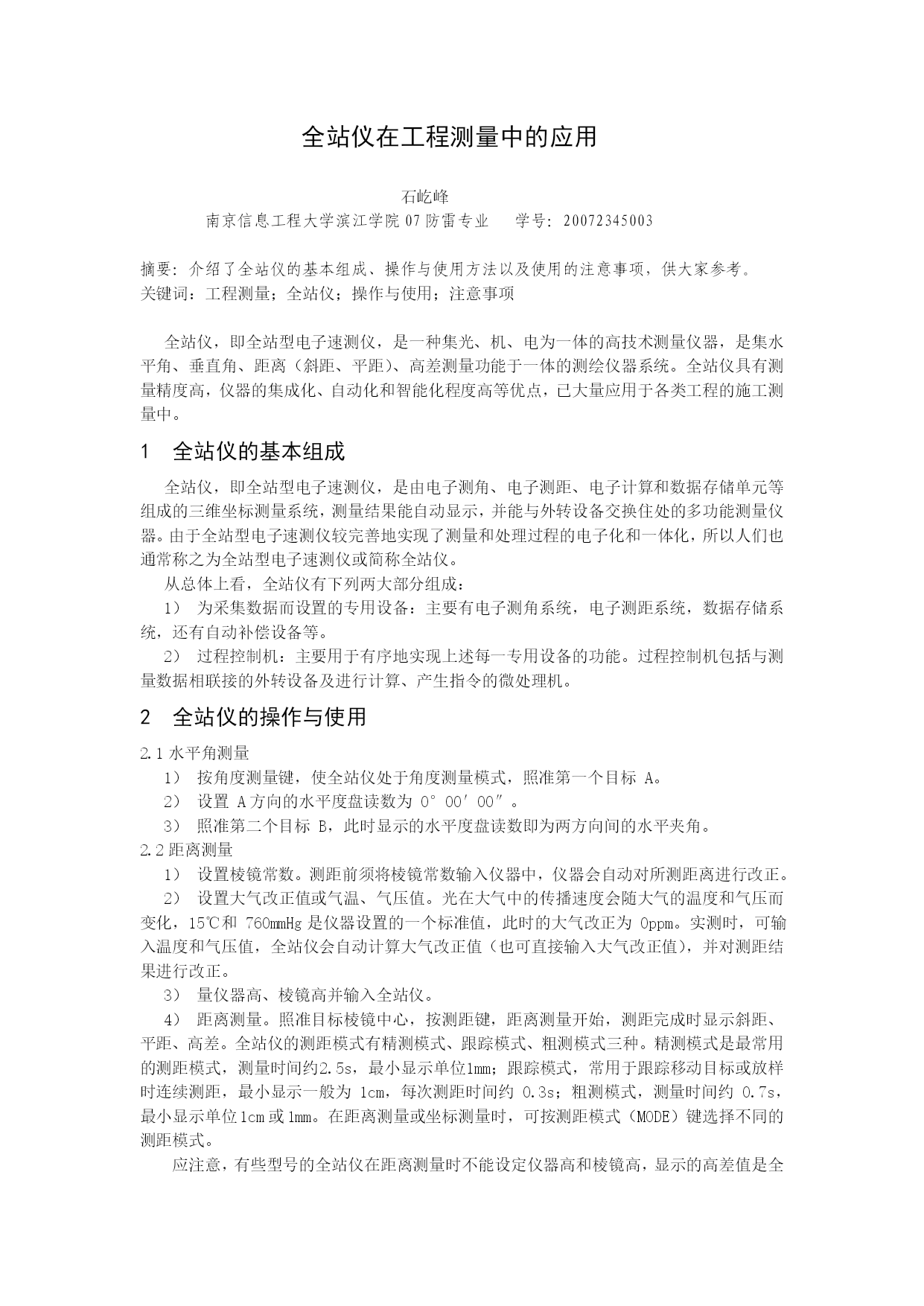

全站仪在工程测量中的应用石屹峰南京信息工程大学滨江学院07防雷专业学号：20072345003摘要：介绍了全站仪的基本组成、操作与使用方法以及使用的注意事项，供大家参考。关键词：工程测量；全站仪；操作与使用；注意事项全站仪，即全站型电子速测仪，是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。全站仪具有测量精度高，仪器的集成化、自动化和智能化程度高等优点，已大量应用于各类工程的施工测量中。1全站仪的基本组成全站仪，即全站型电子速测仪，是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外转设备交换住处的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或简称全站仪。从总体上看，全站仪有下列两大部分组成：1）为采集数据而设置的专用设备：主要有电子测角系统，电子测距系统，数据存储系统，还有自动补偿设备等。2）过程控制机：主要用于有序地实现上述每一专用设备的功能。过程控制机包括与测量数据相联接的外转设备及进行计算、产生指令的微处理机。2全站仪的操作与使用2.1水平角测量1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。2）设置A方向的水平度盘读数为0°00′00″。3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。2.2距离测量1）设置棱镜常数。测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。2）设置大气改正值或气温、气压值。光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。3）量仪器高、棱镜高并输入全站仪。4）距离测量。照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5s，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3s；粗测模式，测量时间约0.7s，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。2.3坐标测量1）设定测站点的三维坐标。2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。3）设置棱镜常数。4）设置大气改正值或气温、气压值。5）量仪器高、棱镜高并输入全站仪。6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。2.4悬高测量所谓悬高测量，就是测定空中某点距地面的高度。全仪进行悬高测量的工作原理如图所示。悬高测量示意图首先把反射棱镜设立在欲测目标点B的天底B'点（即过目标点B的铅垂线与地面的交点），输入反射棱镜高v；然后照准反射棱镜进行距离测量，再转动望远镜照准目标点B，便能实时显示出目标点B至地面的高度H。显示的目标高度H，由全站仪自身内存的计算程序按下式计算而得：H=Scosα1tgα2-Ssinα1+v式中，S为全站仪至反射棱镜的斜距；α1和α2分别为反射棱镜和目标点的竖直角。3全站仪使用时的注意事项1）开工前应检查仪器箱背带及提手是否牢固。2）开箱后提取仪器前，要看准仪器在箱内放置的方式和位置，卸仪器时，必须握住提手，将仪器从仪器箱取出或装入仪器箱时，请握住仪器提手和底座，不可握住显示单元的下部。切不可拿仪器的镜筒，否则会影响内部固定部件，从而降低仪器的精度。应握住仪器的基座部分，或双手握住望远镜支架的下部。仪器用毕，先盖上物镜罩，并擦去表面的灰尘。装箱时各部位要放置妥帖，合上箱盖时应无障碍。3）在太阳光照射下观测仪器，应给仪器打伞，并带上遮阳罩，以免影响观测精度。在杂乱环境下测量，仪器要有专人守护。当仪器架设在光滑的表面时，要用细绳（或细铅丝）将三脚架三个脚连起来，以防滑倒。4）当架设仪器在三脚架上时，尽可能用木制三脚架，因为使用金属三脚架可能会产生振动，从而影响测量精度。5）当测站之间距离较远，搬站时应将仪器卸下，装箱后背着走。行走前要检查仪器箱是否锁好，检查安全带是否系好。当测站之间距离较近，搬站时可将仪器连同三脚架一起靠在肩上，但仪器要尽量保持直立放置。6）搬站之前，应检
