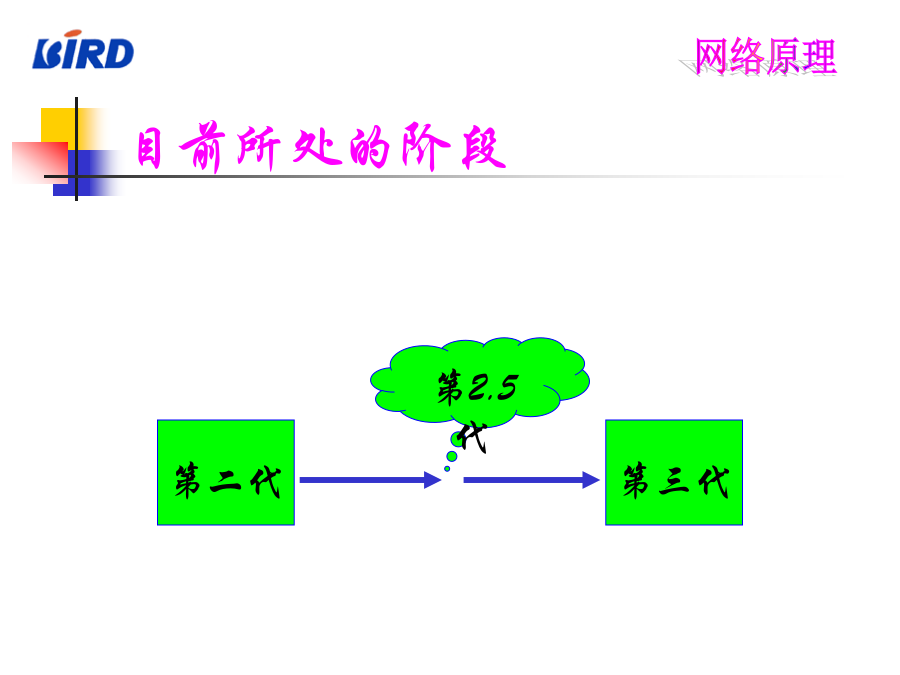

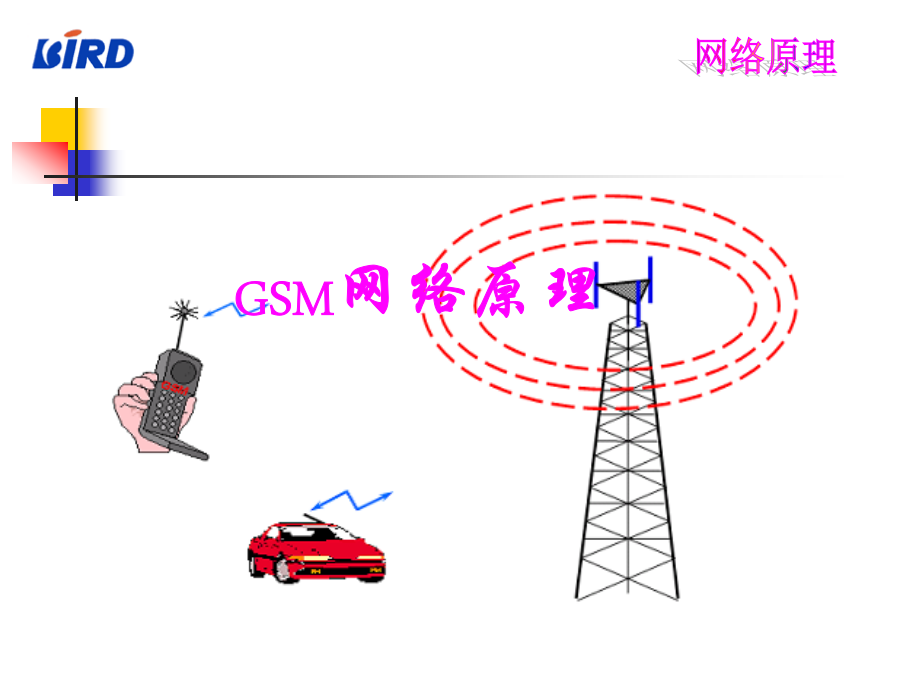

GSM网络原理学习目的：课程安排:通信的发展2、近代3、当代什么是移动通信？移动通信的发展目前所处的阶段GSM网络原理1.GSM系统组成2.系统结构框图2.1MS2.2基站子系统（BSS）2.3网络子系统（NSS）2、本地位置寄存器（HLR）存储本地用户位置信息的数据库：1）、永久性参数：IMSI、IMEI、接入的优先级别、业务类型和保密参数等。2）、临时性参数：当前用户所处的位置信息。3、访问位置寄存器（VLR）存储来访用户位置信息的数据库4、鉴权中心（AUC）产生三个参数，以便确定用户身份、对呼叫进行鉴权和加密5、设备标识寄存器（EIR）存储移动台设备参数的数据库2.4操作子系统（OSS）3.GSM系统的信道3.1工作频段分配E_GSM900频段为:880-915MHz(移动台发射,基站接收：上行链路)925-960MHz(移动台接收,基站发射：下行链路)双工频率间隔:45MHz信道总数:174DCS1800频段为:1710-1785MHz(移动台发射,基站接收,上行链路)1805-1880MHz(移动台接收,基站发射,下行链路)双工频率间隔:95MHz信道总数:374PCS1900频段为:1850-1910MHz(移动台发射,基站接收：上行链路)1930-1990MHz(移动台接收,基站发射：下行链路)双工频率间隔:80MHz信道总数:2993.2物理信道C5123.3逻辑信道物理信道—8个座位逻辑信道的分类：控制信道（CCH）：基站和移动台之间传输信令和同步指令。业务信道（TCH）：携带数字化用户编码语音或用户数据。控制信道分为：1）、广播信道（BCH）2）、公共控制信道（CCCH）3）、专用控制信道（DCCH）广播信道（BCH）公共控制信道（CCCH）专用控制信道（DCCH）3）、快速辅助控制信道（FACCH）传送与SDCCH相同类型的信息；使用时要中断业务信息（4帧），插入FACCH。业务信道3.4帧结构4.GSM系统的关键技术GSM的多址方式码分多址即不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分，而是用各不相同的编码序列来区分。4.2数字调制技术ASK（幅移键控）：改变载波信号振幅FSK（频移键控）：改变频率PSK（相移键控）：改变相位4.3语音编码技术GSM系统采用声码器和波形编码器的混合，即LPC-LTP-RPE编码器（线性预测编码－长期预测编码－规则脉冲激励编码器）LPC-LTP为声码器：3.6kbit/sRPE为波形编码器：9.4kbit/s因此话音编码器输出的比特速率:13kbit/s20msBlocks4.4信道编码技术分组编码器BlockCode4.5交织技术交织原理574.6跳频技术4.7DTX和DRXTHANKYOU!!!
