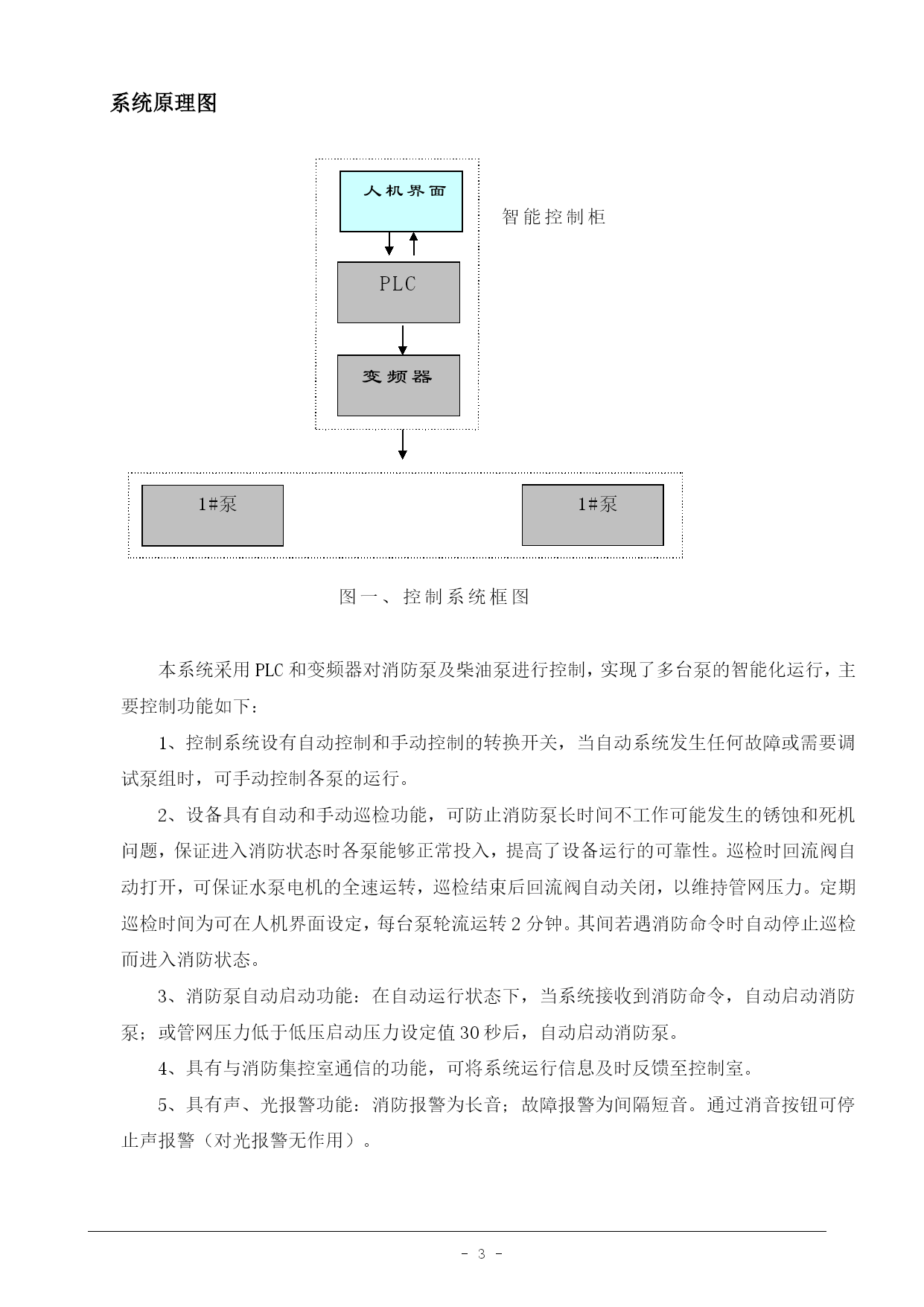

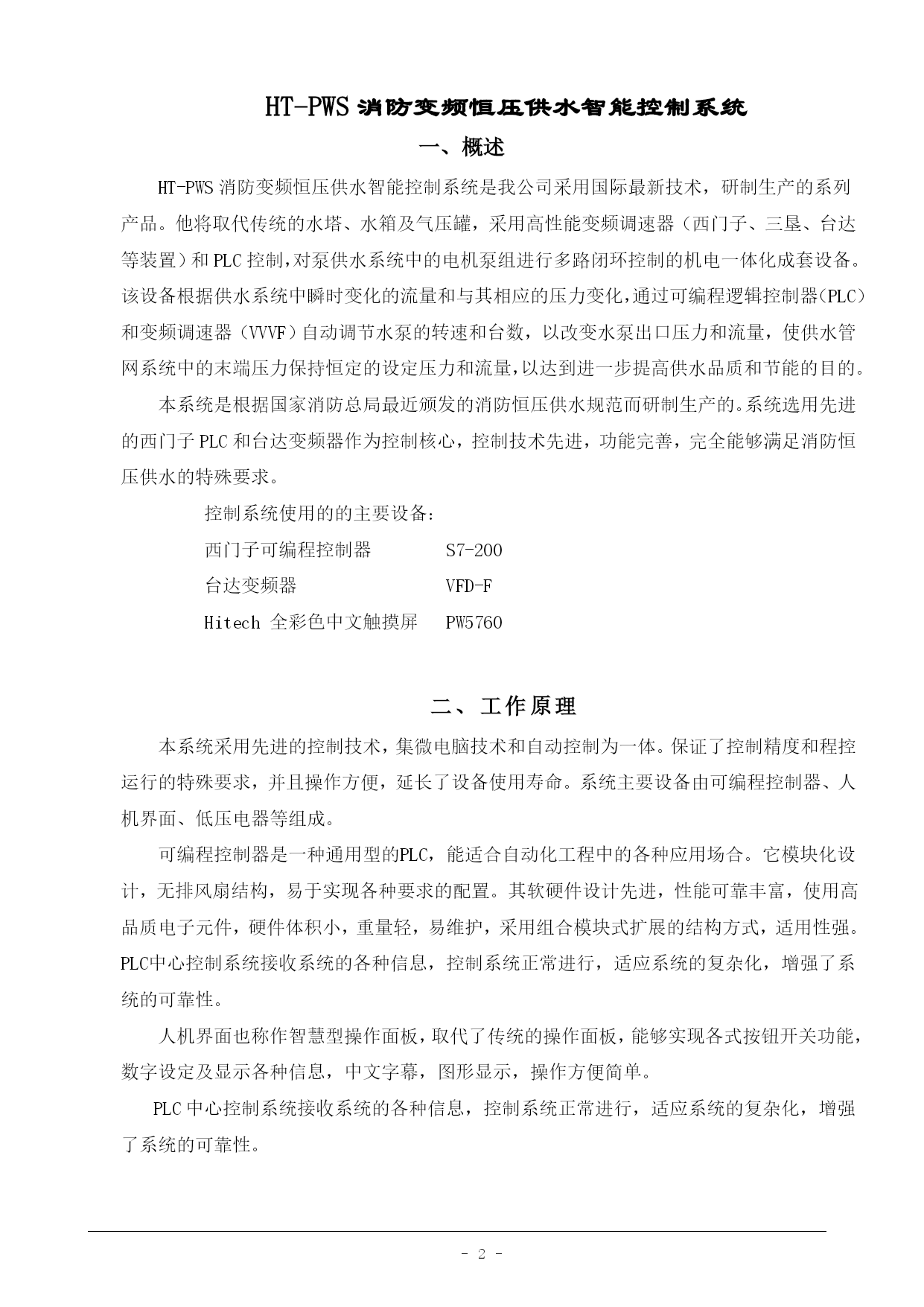

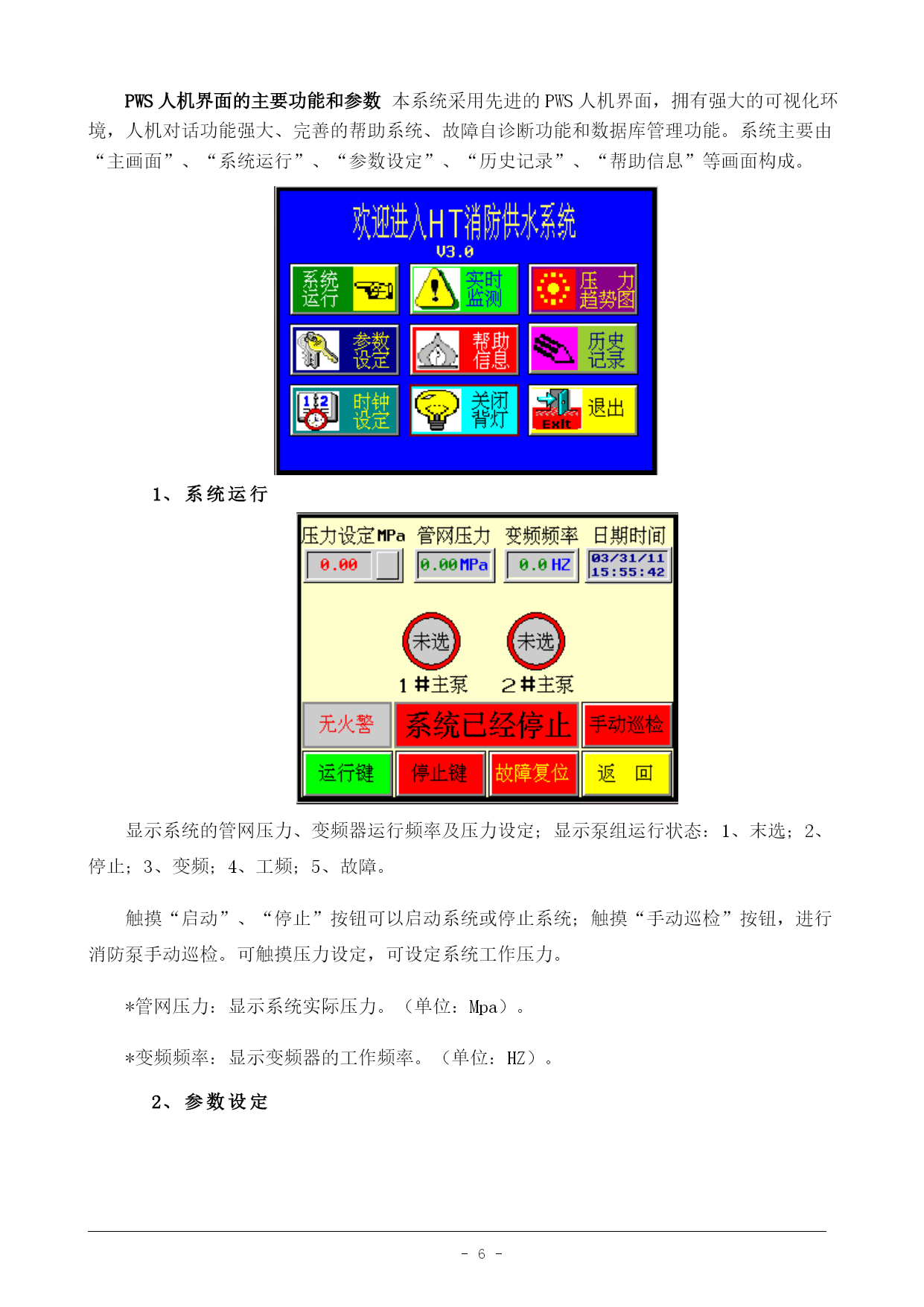

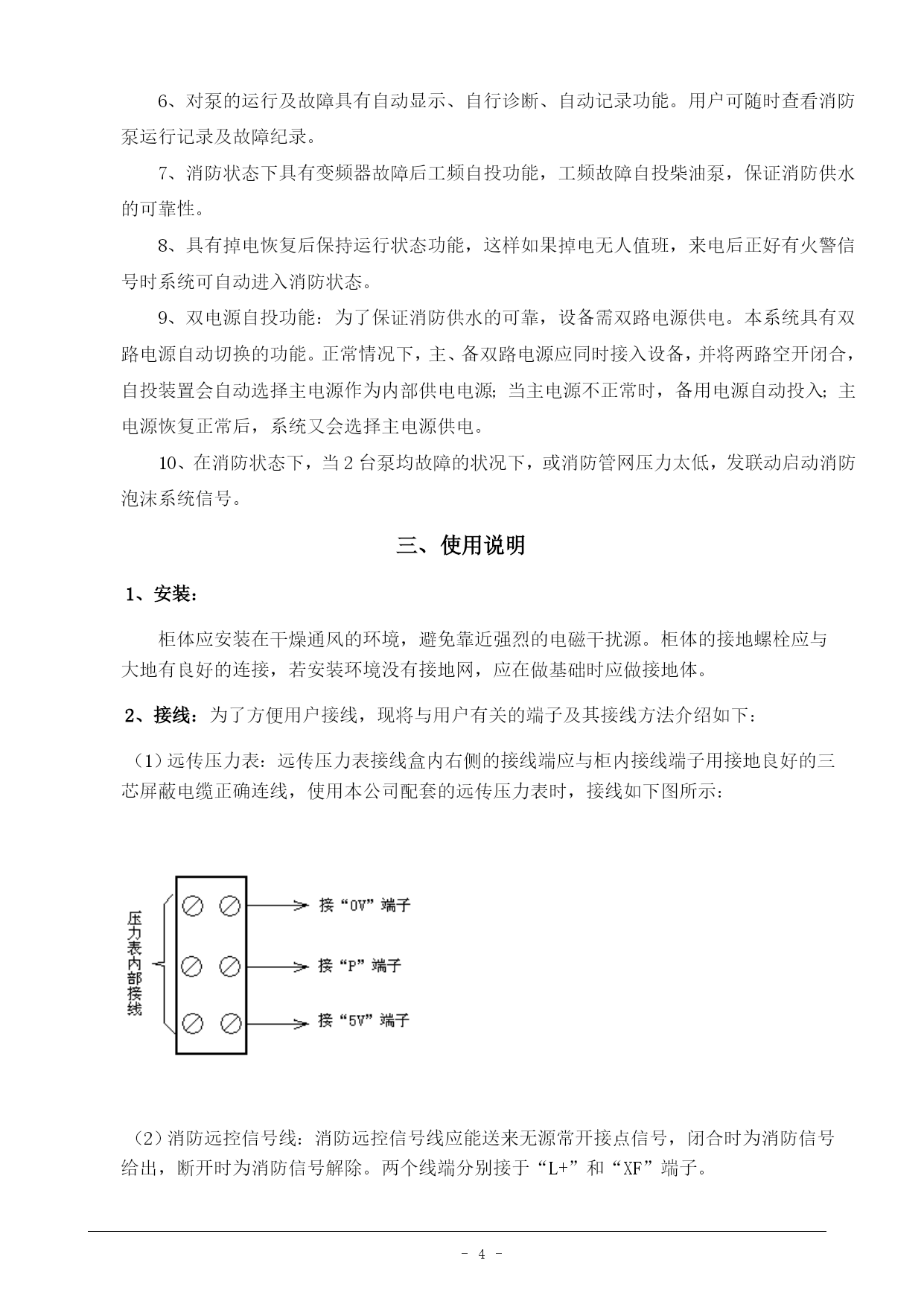

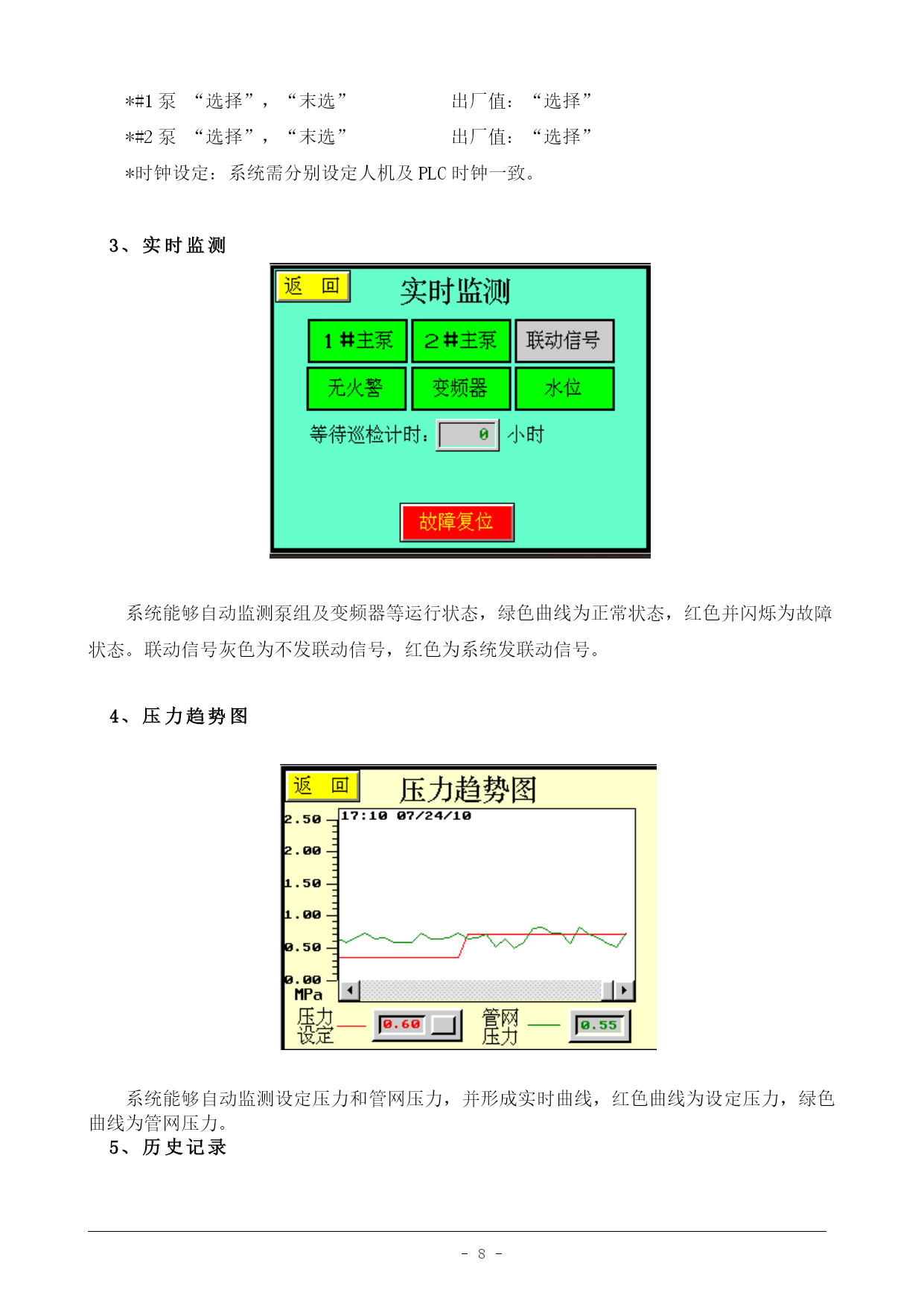

--HT-PWS消防变频恒压供水智能控制系统使用说明书一、概述三、工作原理三、使用说明HT-PWS消防变频恒压供水智能控制系统一、概述HT-PWS消防变频恒压供水智能控制系统是我公司采用国际最新技术，研制生产的系列产品。他将取代传统的水塔、水箱及气压罐，采用高性能变频调速器（西门子、三垦、台达等装置）和PLC控制，对泵供水系统中的电机泵组进行多路闭环控制的机电一体化成套设备。该设备根据供水系统中瞬时变化的流量和与其相应的压力变化，通过可编程逻辑控制器（PLC）和变频调速器（VVVF）自动调节水泵的转速和台数，以改变水泵出口压力和流量，使供水管网系统中的末端压力保持恒定的设定压力和流量，以达到进一步提高供水品质和节能的目的。本系统是根据国家消防总局最近颁发的消防恒压供水规范而研制生产的。系统选用先进的西门子PLC和台达变频器作为控制核心，控制技术先进，功能完善，完全能够满足消防恒压供水的特殊要求。控制系统使用的的主要设备：西门子可编程控制器S7-200台达变频器VFD-FHitech全彩色中文触摸屏PW5760二、工作原理本系统采用先进的控制技术，集微电脑技术和自动控制为一体。保证了控制精度和程控运行的特殊要求，并且操作方便，延长了设备使用寿命。系统主要设备由可编程控制器、人机界面、低压电器等组成。可编程控制器是一种通用型的PLC，能适合自动化工程中的各种应用场合。它模块化设计，无排风扇结构，易于实现各种要求的配置。其软硬件设计先进，性能可靠丰富，使用高品质电子元件，硬件体积小，重量轻，易维护，采用组合模块式扩展的结构方式，适用性强。PLC中心控制系统接收系统的各种信息，控制系统正常进行，适应系统的复杂化，增强了系统的可靠性。人机界面也称作智慧型操作面板，取代了传统的操作面板，能够实现各式按钮开关功能，数字设定及显示各种信息，中文字幕，图形显示，操作方便简单。PLC中心控制系统接收系统的各种信息，控制系统正常进行，适应系统的复杂化，增强了系统的可靠性。系统原理图人机界面智能控制柜PLC变频器1#泵1#泵图一、控制系统框图本系统采用PLC和变频器对消防泵及柴油泵进行控制，实现了多台泵的智能化运行，主要控制功能如下：1、控制系统设有自动控制和手动控制的转换开关，当自动系统发生任何故障或需要调试泵组时，可手动控制各泵的运行。2、设备具有自动和手动巡检功能，可防止消防泵长时间不工作可能发生的锈蚀和死机问题，保证进入消防状态时各泵能够正常投入，提高了设备运行的可靠性。巡检时回流阀自动打开，可保证水泵电机的全速运转，巡检结束后回流阀自动关闭，以维持管网压力。定期巡检时间为可在人机界面设定，每台泵轮流运转2分钟。其间若遇消防命令时自动停止巡检而进入消防状态。3、消防泵自动启动功能：在自动运行状态下，当系统接收到消防命令，自动启动消防泵；或管网压力低于低压启动压力设定值30秒后，自动启动消防泵。4、具有与消防集控室通信的功能，可将系统运行信息及时反馈至控制室。5、具有声、光报警功能：消防报警为长音；故障报警为间隔短音。通过消音按钮可停止声报警（对光报警无作用）。6、对泵的运行及故障具有自动显示、自行诊断、自动记录功能。用户可随时查看消防泵运行记录及故障纪录。7、消防状态下具有变频器故障后工频自投功能，工频故障自投柴油泵，保证消防供水的可靠性。8、具有掉电恢复后保持运行状态功能，这样如果掉电无人值班，来电后正好有火警信号时系统可自动进入消防状态。9、双电源自投功能：为了保证消防供水的可靠，设备需双路电源供电。本系统具有双路电源自动切换的功能。正常情况下，主、备双路电源应同时接入设备，并将两路空开闭合，自投装置会自动选择主电源作为内部供电电源；当主电源不正常时，备用电源自动投入；主电源恢复正常后，系统又会选择主电源供电。10、在消防状态下，当2台泵均故障的状况下，或消防管网压力太低，发联动启动消防泡沫系统信号。三、使用说明1、安装：柜体应安装在干燥通风的环境，避免靠近强烈的电磁干扰源。柜体的接地螺栓应与大地有良好的连接，若安装环境没有接地网，应在做基础时应做接地体。2、接线：为了方便用户接线，现将与用户有关的端子及其接线方法介绍如下：（1）远传压力表：远传压力表接线盒内右侧的接线端应与柜内接线端子用接地良好的三芯屏蔽电缆正确连线，使用本公司配套的远传压力表时，接线如下图所示：（2）消防远控信号线：消防远控信号线应能送来无源常开接点信号，闭合时为消防信号给出，断开时为消防信号解除。两个线端分别接于“L+”和“XF”端子。（3）消防应答信号线：当进入消防状态后，消防控制柜中
