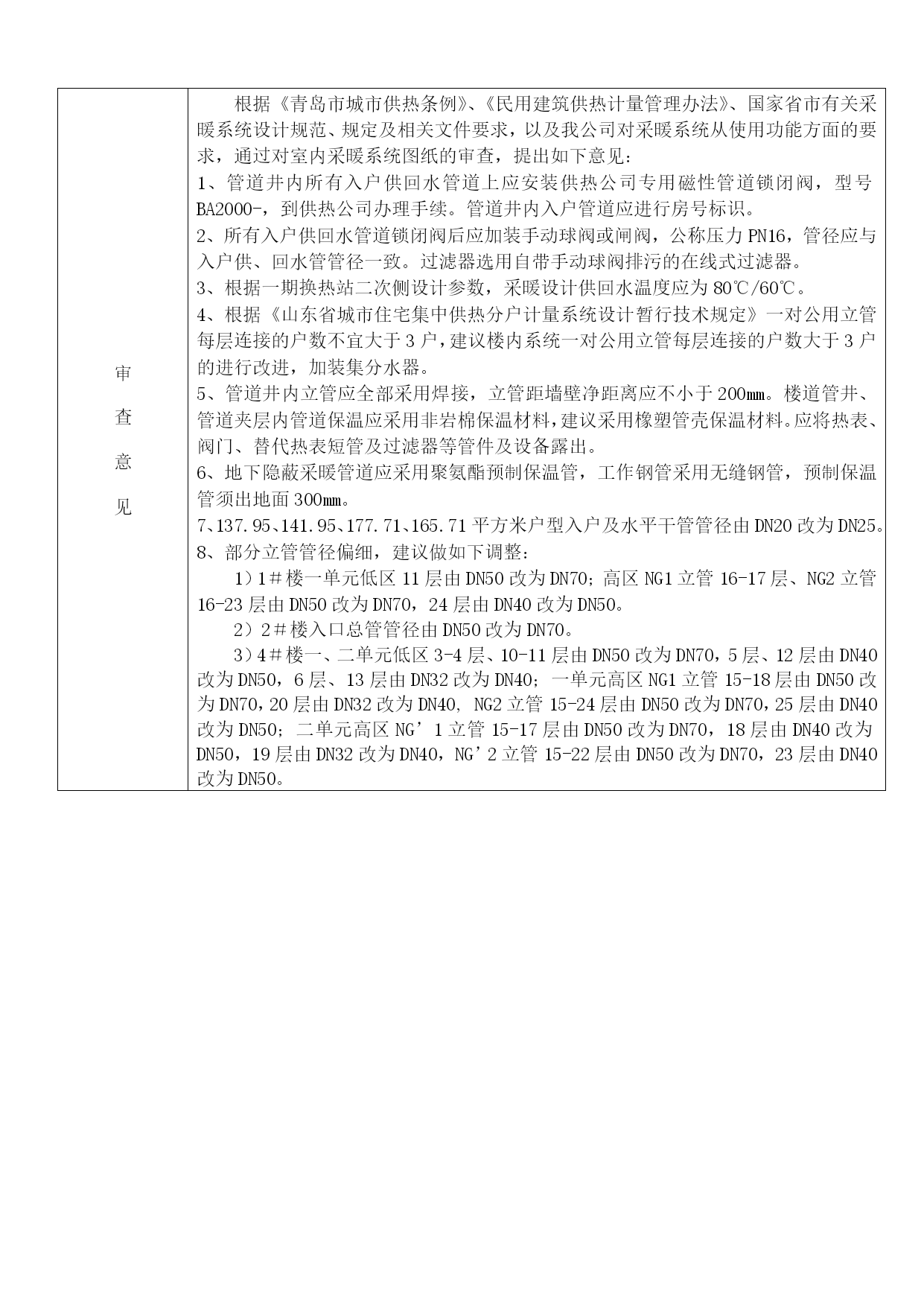

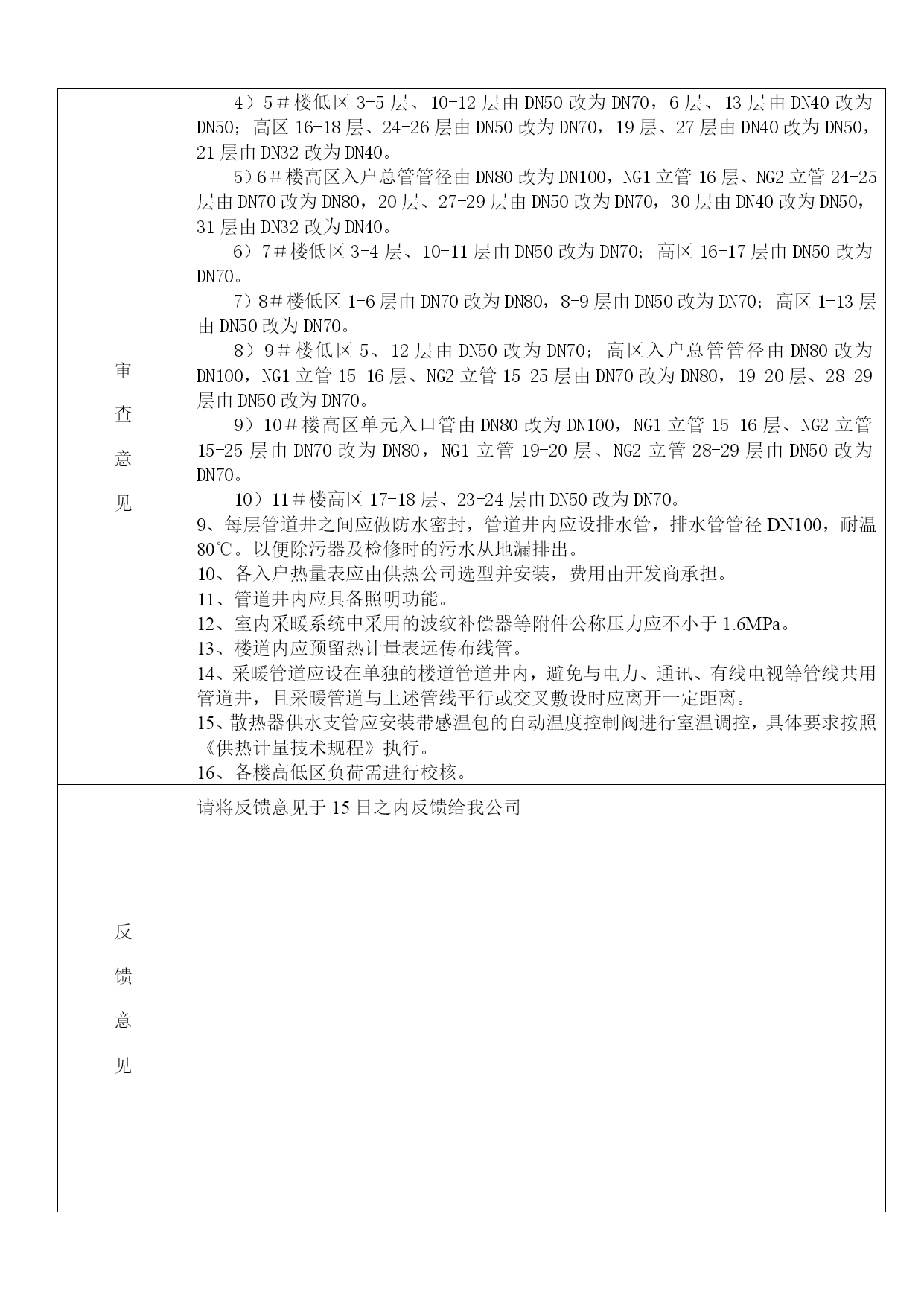

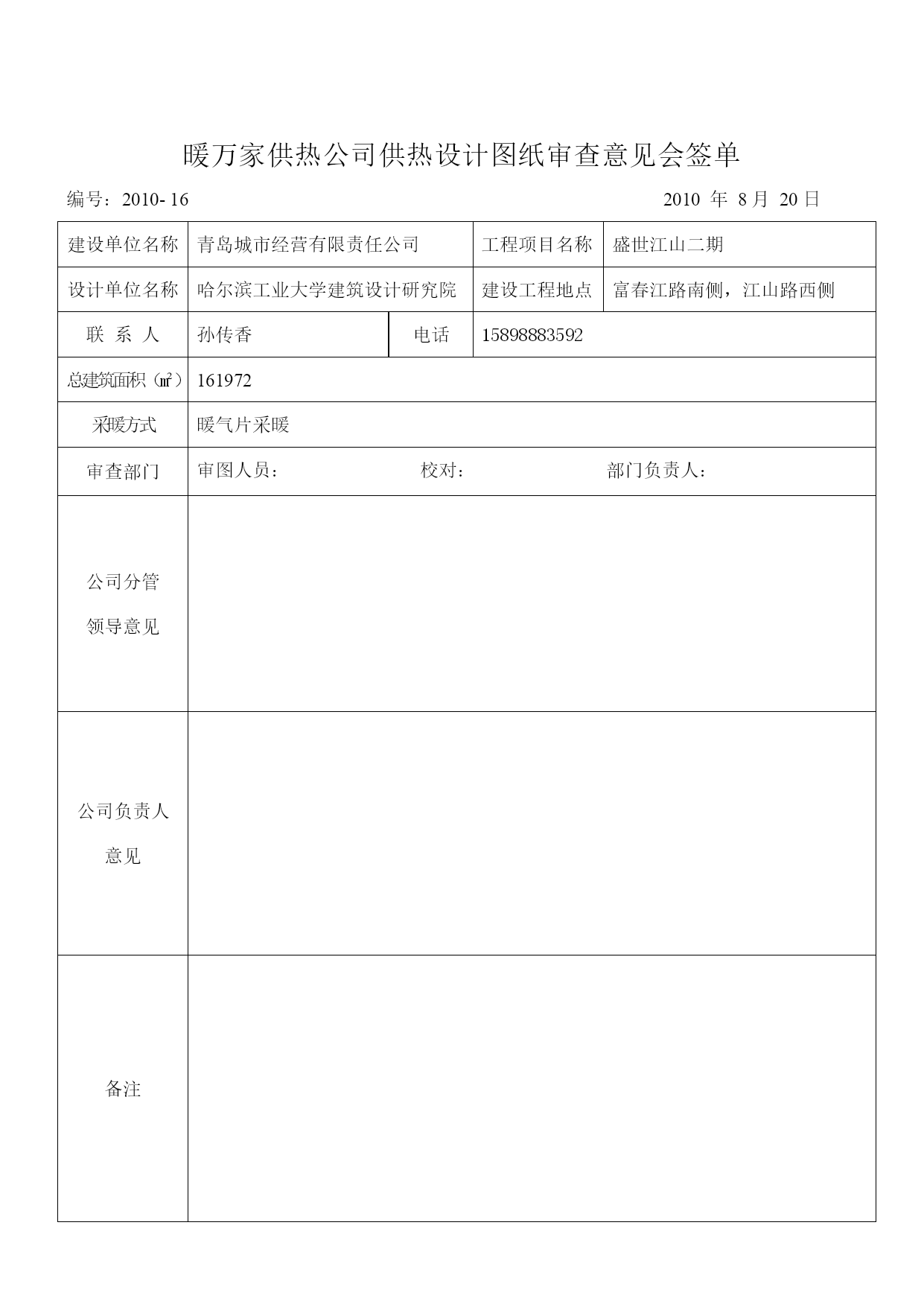

暖万家供热公司供热设计图纸审查意见表编号：2010-162010年8月20日建设单位名称青岛城市经营有限责任公司工程项目名称盛世江山二期设计单位名称哈尔滨工业大学建筑设计研究院建设工程地点富春江路南侧，江山路西侧联系人孙传香电话15898883592栋号1#2#4#5#6#7#8#9#10#11#层数2633030322116323227供暖面积（m²）高区5498100405602768225951809819279335426低区56521947112205629673553453390575253995169总建筑面积（m²）161972采暖方式暖气片采暖审查意见根据《青岛市城市供热条例》、《民用建筑供热计量管理办法》、国家省市有关采暖系统设计规范、规定及相关文件要求，以及我公司对采暖系统从使用功能方面的要求，通过对室内采暖系统图纸的审查，提出如下意见：1、管道井内所有入户供回水管道上应安装供热公司专用磁性管道锁闭阀，型号BA2000-，到供热公司办理手续。管道井内入户管道应进行房号标识。2、所有入户供回水管道锁闭阀后应加装手动球阀或闸阀，公称压力PN16，管径应与入户供、回水管管径一致。过滤器选用自带手动球阀排污的在线式过滤器。3、根据一期换热站二次侧设计参数，采暖设计供回水温度应为80℃/60℃。4、根据《山东省城市住宅集中供热分户计量系统设计暂行技术规定》一对公用立管每层连接的户数不宜大于3户，建议楼内系统一对公用立管每层连接的户数大于3户的进行改进，加装集分水器。5、管道井内立管应全部采用焊接，立管距墙壁净距离应不小于200mm。楼道管井、管道夹层内管道保温应采用非岩棉保温材料，建议采用橡塑管壳保温材料。应将热表、阀门、替代热表短管及过滤器等管件及设备露出。6、地下隐蔽采暖管道应采用聚氨酯预制保温管，工作钢管采用无缝钢管，预制保温管须出地面300mm。7、137.95、141.95、177.71、165.71平方米户型入户及水平干管管径由DN20改为DN25。8、部分立管管径偏细，建议做如下调整：1）1＃楼一单元低区11层由DN50改为DN70；高区NG1立管16-17层、NG2立管16-23层由DN50改为DN70，24层由DN40改为DN50。2）2＃楼入口总管管径由DN50改为DN70。3）4＃楼一、二单元低区3-4层、10-11层由DN50改为DN70，5层、12层由DN40改为DN50，6层、13层由DN32改为DN40；一单元高区NG1立管15-18层由DN50改为DN70，20层由DN32改为DN40,NG2立管15-24层由DN50改为DN70，25层由DN40改为DN50；二单元高区NG’1立管15-17层由DN50改为DN70，18层由DN40改为DN50，19层由DN32改为DN40，NG’2立管15-22层由DN50改为DN70，23层由DN40改为DN50。审查意见4）5＃楼低区3-5层、10-12层由DN50改为DN70，6层、13层由DN40改为DN50；高区16-18层、24-26层由DN50改为DN70，19层、27层由DN40改为DN50，21层由DN32改为DN40。5）6＃楼高区入户总管管径由DN80改为DN100，NG1立管16层、NG2立管24-25层由DN70改为DN80，20层、27-29层由DN50改为DN70，30层由DN40改为DN50，31层由DN32改为DN40。6）7＃楼低区3-4层、10-11层由DN50改为DN70；高区16-17层由DN50改为DN70。7）8＃楼低区1-6层由DN70改为DN80，8-9层由DN50改为DN70；高区1-13层由DN50改为DN70。8）9＃楼低区5、12层由DN50改为DN70；高区入户总管管径由DN80改为DN100，NG1立管15-16层、NG2立管15-25层由DN70改为DN80，19-20层、28-29层由DN50改为DN70。9）10＃楼高区单元入口管由DN80改为DN100，NG1立管15-16层、NG2立管15-25层由DN70改为DN80，NG1立管19-20层、NG2立管28-29层由DN50改为DN70。10）11＃楼高区17-18层、23-24层由DN50改为DN70。9、每层管道井之间应做防水密封，管道井内应设排水管，排水管管径DN100，耐温80℃。以便除污器及检修时的污水从地漏排出。10、各入户热量表应由供热公司选型并安装，费用由开发商承担。11、管道井内应具备照明功能。12、室内采暖系统中采用的波纹补偿器等附件公称压力应不小于1.6MPa。13、楼道内应预留热计量表远传布线管。14、采暖管道应设在单独的楼道管道井内，避
