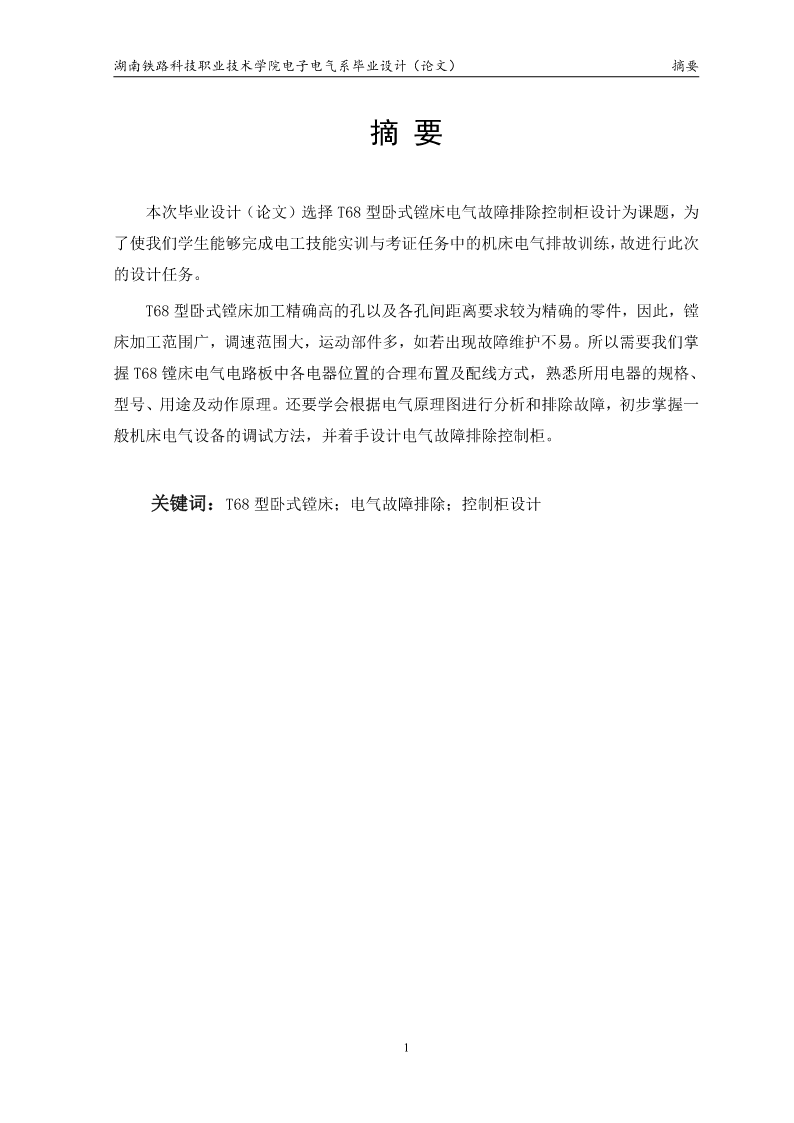

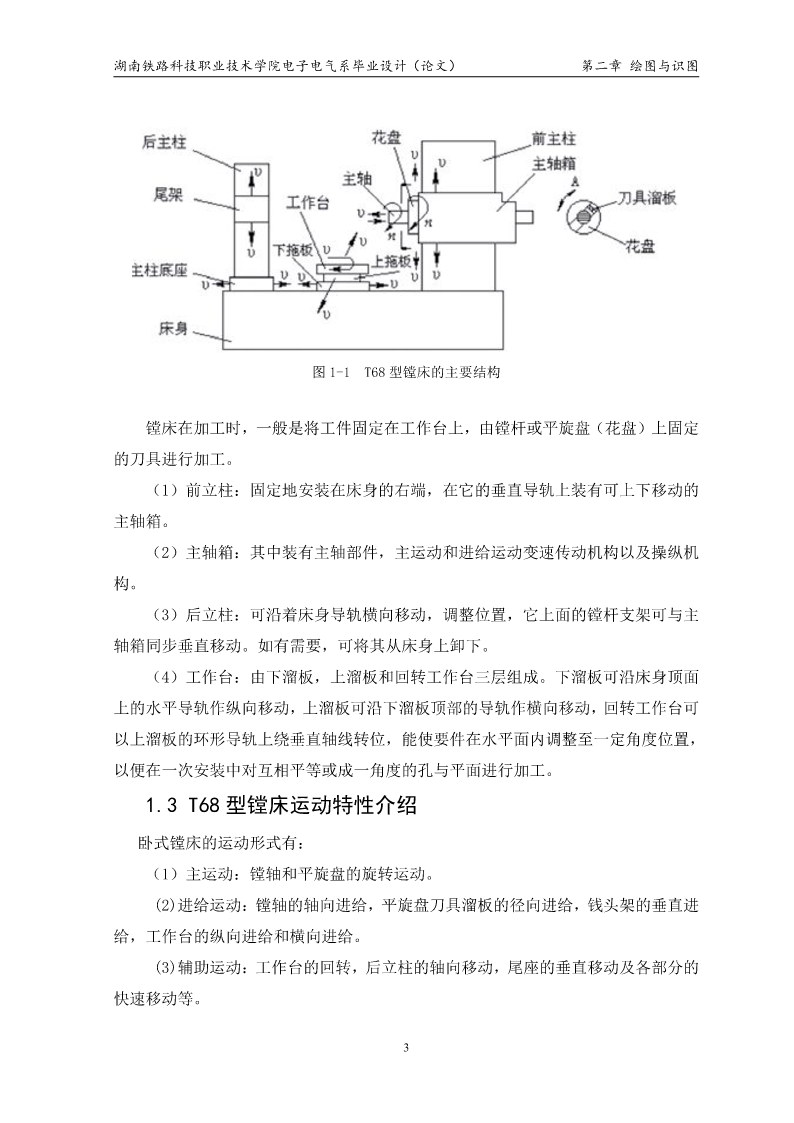

湖南铁路科技职业技术学院电子电气系毕业设计（论文）摘要摘要本次毕业设计（论文）选择T68型卧式镗床电气故障排除控制柜设计为课题，为了使我们学生能够完成电工技能实训与考证任务中的机床电气排故训练，故进行此次的设计任务。T68型卧式镗床加工精确高的孔以及各孔间距离要求较为精确的零件，因此，镗床加工范围广，调速范围大，运动部件多，如若出现故障维护不易。所以需要我们掌握T68镗床电气电路板中各电器位置的合理布置及配线方式，熟悉所用电器的规格、型号、用途及动作原理。还要学会根据电气原理图进行分析和排除故障，初步掌握一般机床电气设备的调试方法，并着手设计电气故障排除控制柜。关键词：T68型卧式镗床；电气故障排除；控制柜设计1湖南铁路科技职业技术学院电子电气系毕业设计（论文）第二章绘图与识图第一章T68型卧式镗床基本介绍1.1T68型镗床的特点由现代机器向着高速度高效率高精度方向的发展，对机器制造业也提出了新的要求：机器零件的精度越来越高。同时，结构也日趋复杂，特别是箱体零件具有孔系多的特点，它的加工除了本身有尺寸精度的要求外，还有形状精度和孔系之间相对位置精度的要求。镗床主要用于加工精确的孔和各孔间距要求较为精确的零件，如主轴箱，变速箱等（如镗孔、钻孔、绞孔、扩孔等，用镗轴或平旋盘还能铣削平面）。镗床加工的特点是：主运动由刀具作旋转来完成，而进给运动是由主轴或工作台的移动来达到，并且可以通过工作台的三个方向移动，很方便、准确地调整切削刀具与工件的相对位置。一般使用可编程序控制器对镗床进行电气控制。1.2T68型镗床的主要结构卧式镗床的主要结构如图1-1所示，前立柱固定安装在床身的右端，在它的垂直导轨上装有可上下移动的主轴箱。主轴箱中装有主轴部件、主运动和进给运动的变速传动机构和操纵机构等。在主轴箱的后部固定着后尾筒，里面装有镗轴的轴向进给机构。后立柱固定在床身的左端，装在后立柱垂直导轨上的后支承架用于支承长镗杆的悬伸端，后支承架可沿垂直导轨与主轴箱同步升降，后立柱可沿床身的水平导轨左右移动，在不需要时也可以卸下。工件固定在工作台上，工作台部件装在床身的导轨上，由下滑座、上滑座和工作台三部分组成，下滑座可沿床身的水平导轨作纵向移动，上滑座可沿下滑座的导轨作横向移动，工作台则可在上滑座的环形导轨上绕垂直轴线转位，使工件在水平面内调整至一定的角度位置，以便能在一次安装中对互相平行或成一定角度的孔与平面进行加工。根据加工情况不同，刀具可以装在镗轴前端的锥孔中，或装在平旋盘（又称为“花盘”）与径向刀具溜板上。加工时，镗轴旋转完成主运动，并且可以沿其轴线移动作轴向进给运动；平旋盘只能随镗轴旋转作主运动；装在平旋盘导轨上的径向刀具溜板除了随平旋盘一起旋转外，还可以沿着导轨移动作径向进给运动。2湖南铁路科技职业技术学院电子电气系毕业设计（论文）第二章绘图与识图图1-1T68型镗床的主要结构镗床在加工时，一般是将工件固定在工作台上，由镗杆或平旋盘（花盘）上固定的刀具进行加工。（1）前立柱：固定地安装在床身的右端，在它的垂直导轨上装有可上下移动的主轴箱。（2）主轴箱：其中装有主轴部件，主运动和进给运动变速传动机构以及操纵机构。（3）后立柱：可沿着床身导轨横向移动，调整位置，它上面的镗杆支架可与主轴箱同步垂直移动。如有需要，可将其从床身上卸下。（4）工作台：由下溜板，上溜板和回转工作台三层组成。下溜板可沿床身顶面上的水平导轨作纵向移动，上溜板可沿下溜板顶部的导轨作横向移动，回转工作台可以上溜板的环形导轨上绕垂直轴线转位，能使要件在水平面内调整至一定角度位置，以便在一次安装中对互相平等或成一角度的孔与平面进行加工。1.3T68型镗床运动特性介绍卧式镗床的运动形式有：（1）主运动：镗轴和平旋盘的旋转运动。(2)进给运动：镗轴的轴向进给，平旋盘刀具溜板的径向进给，钱头架的垂直进给，工作台的纵向进给和横向进给。(3)辅助运动：工作台的回转，后立柱的轴向移动，尾座的垂直移动及各部分的快速移动等。3湖南铁路科技职业技术学院电子电气系毕业设计（论文）第二章绘图与识图1.4T68型镗床电力拖动方式及电气控制要求卧式镗床的主运动和进给运动多用同一台异步电动机拖动。为了适应各种形式和各种工件的加工，要求镗床的主轴有较宽的调速范围，因此多采用由双速或三速笼型异步电动机拖动的滑移齿轮有级变速系统。采用双速或三速电动机拖动，可简化机械变速机构。目前，采用电力电子器件控制的异步电动机无级调速系统已在镗床上获得广泛应用。1.4.1电力拖动式T68型卧式镗床由两台电动机拖动：主轴电动机M1和快速座或工作台相对
