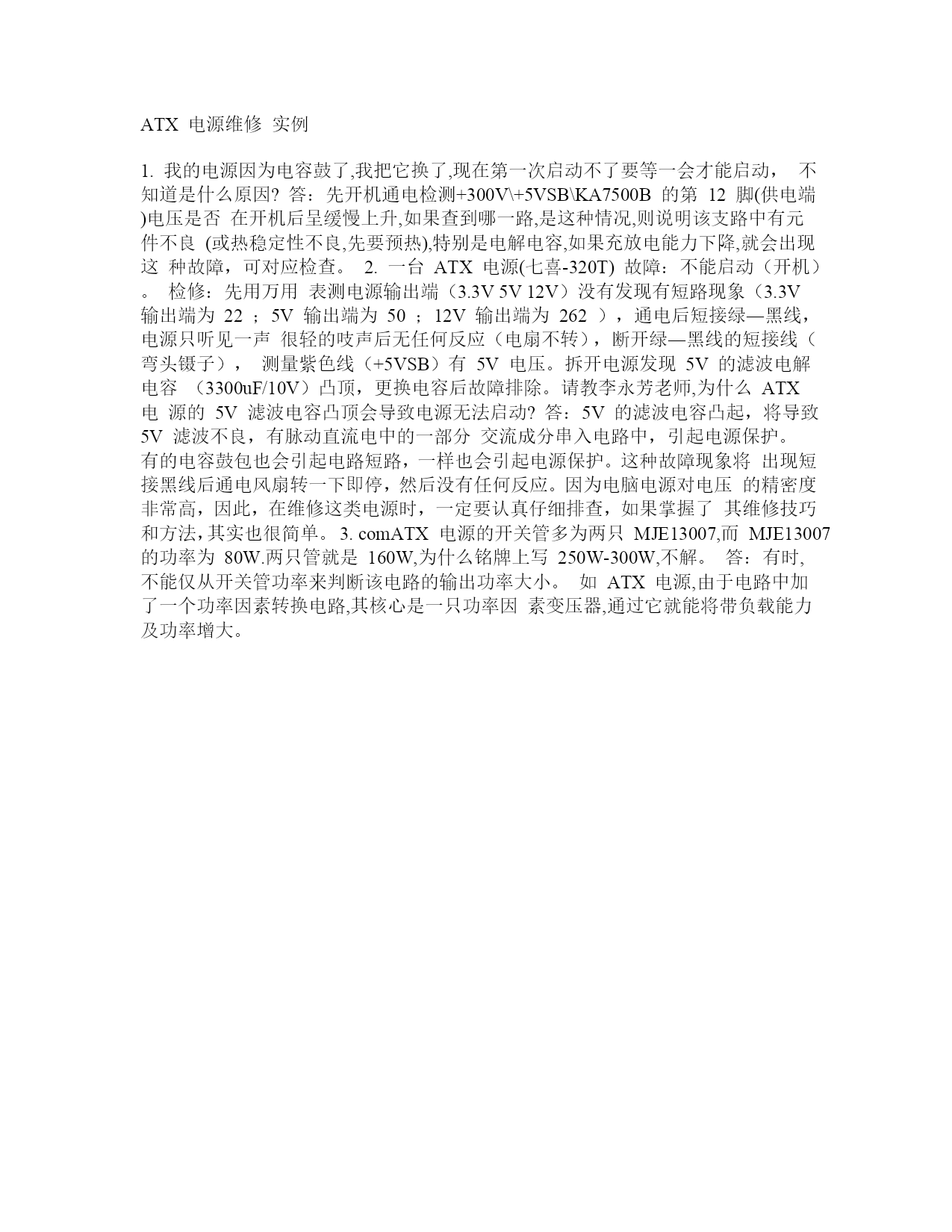

ATX电源维修实例1.我的电源因为电容鼓了,我把它换了,现在第一次启动不了要等一会才能启动，不知道是什么原因?答：先开机通电检测+300V\+5VSB\KA7500B的第12脚(供电端)电压是否在开机后呈缓慢上升,如果查到哪一路,是这种情况,则说明该支路中有元件不良(或热稳定性不良,先要预热),特别是电解电容,如果充放电能力下降,就会出现这种故障，可对应检查。2.一台ATX电源(七喜-320T)故障：不能启动（开机）。检修：先用万用表测电源输出端（3.3V5V12V）没有发现有短路现象（3.3V输出端为22；5V输出端为50；12V输出端为262），通电后短接绿―黑线，电源只听见一声很轻的吱声后无任何反应（电扇不转），断开绿―黑线的短接线（弯头镊子），测量紫色线（+5VSB）有5V电压。拆开电源发现5V的滤波电解电容（3300uF/10V）凸顶，更换电容后故障排除。请教李永芳老师,为什么ATX电源的5V滤波电容凸顶会导致电源无法启动?答：5V的滤波电容凸起，将导致5V滤波不良，有脉动直流电中的一部分交流成分串入电路中，引起电源保护。有的电容鼓包也会引起电路短路，一样也会引起电源保护。这种故障现象将出现短接黑线后通电风扇转一下即停，然后没有任何反应。因为电脑电源对电压的精密度非常高，因此，在维修这类电源时，一定要认真仔细排查，如果掌握了其维修技巧和方法，其实也很简单。3.comATX电源的开关管多为两只MJE13007,而MJE13007的功率为80W.两只管就是160W,为什么铭牌上写250W-300W,不解。答：有时,不能仅从开关管功率来判断该电路的输出功率大小。如ATX电源,由于电路中加了一个功率因素转换电路,其核心是一只功率因素变压器,通过它就能将带负载能力及功率增大。4.一个ATX电源爆掉两滤波电容,换好后测量-12V高至-9.8V,其它电压正常.求解决方法。答：先测试一下+5V和+12V以及+3.3V电压是否正常.如正常,则是该支路故障,可查输出端的双二极管及电解滤波电容;如也不正常,则是开关管,电阻,另两只辅助电源管或二极管等性能不良,可更换试之。5.长城电源，月光宝盒系列ATX-300sep，辅助电源使用四脚的5H0165R，主电源是UC3842＋K2996。故障是通电瞬间击穿保险丝，更换后辅助电源只有2.4-3.5V间不稳定波动，更换一电阻后辅助电源正常为5.07V，但是短接绿线和地线后，主电源并不能启动，断开主电源的光耦后，主电源能启动，但是电压不正常（这能否说明主电源正常？？），经查启动电源部分有一8脚的IC，型号为35CL25W/TPS3510P,绿线经一电阻连到其4脚。会不会是它损坏了呢？如果不是，应该如何检修？答：35CL25W/TPS3510P坏,可用WT7510块子直接更换。见其应用图如下:我个人认为应该查次级,断开光耦后没有取样电压,电压当然会不正常了,查一下次级取样电路了。光耦也有坏的......我修过一台光耦坏后待机电压变高的长城P4300电源!发个图吧。照着它维修,应该不难了。图如下:故障现象：三无（电源电路图可以参考LWT2005ATX）测量过程：1.目测：保险烧黑，Q1（c1815）烧焦,限流电阻R001（5欧1w）烧焦，更换（用C945代替C1815）2.表测：辅助电源管Q3击穿，更换（用C3148代替BUT11A）3.通电测试，5V辅助电压，无更换IC2pc817估计多余了）（－和IC4TL431）（测试已坏4.修复完成，测试电压正常。电脑电源是电脑系统中比较重要的部件。它长期工作在高压，高温的环境中，电压的波动，电流冲击、各种电源干扰都有可能造成损坏。所以和其他元器件比较起来是容易损坏的部件。因我局电脑较多，进入夏季以来，天气炎热、电压不稳导致损坏了很多，在维修过程中发现了几点规律，主要有以下几种情况：其一、故障现象是：正常使用并关机后，再开机时，电脑无法启动。这种情况多为电压波动过大，瞬间电压过高或者过低造成，这种情况可以先试着把电脑与电源线断开，等几秒钟，一般有可能恢复，因为电源本身有保护功能，当电压波动幅度超过电源本身负载能力时，就进入保护状态。这时就需要断开电源，等一会就会好的。但是也不全是这样，有一部分就不能进入保护状态，这样就会损坏，维修过程中发现主要是以电源滤波电容击穿或者快速整流二极管损坏的居多。其二、故障现象是使用过程中主机突然断电，再重新启动无任何反应。送修后手摸机箱感觉很热，打开机箱发现灰尘较多，电源风扇转动不灵活，分析原因可能是散热不良造成电源内部过热，元件烧毁。经检查电源触发时风扇有反应，然后马上断电，分析是电源后级存在严重短路，经检查是快恢复二极管因过热造成短路，更换后工作正常。其三、电脑有的时候无法启动，有的时候反复按复位键则
