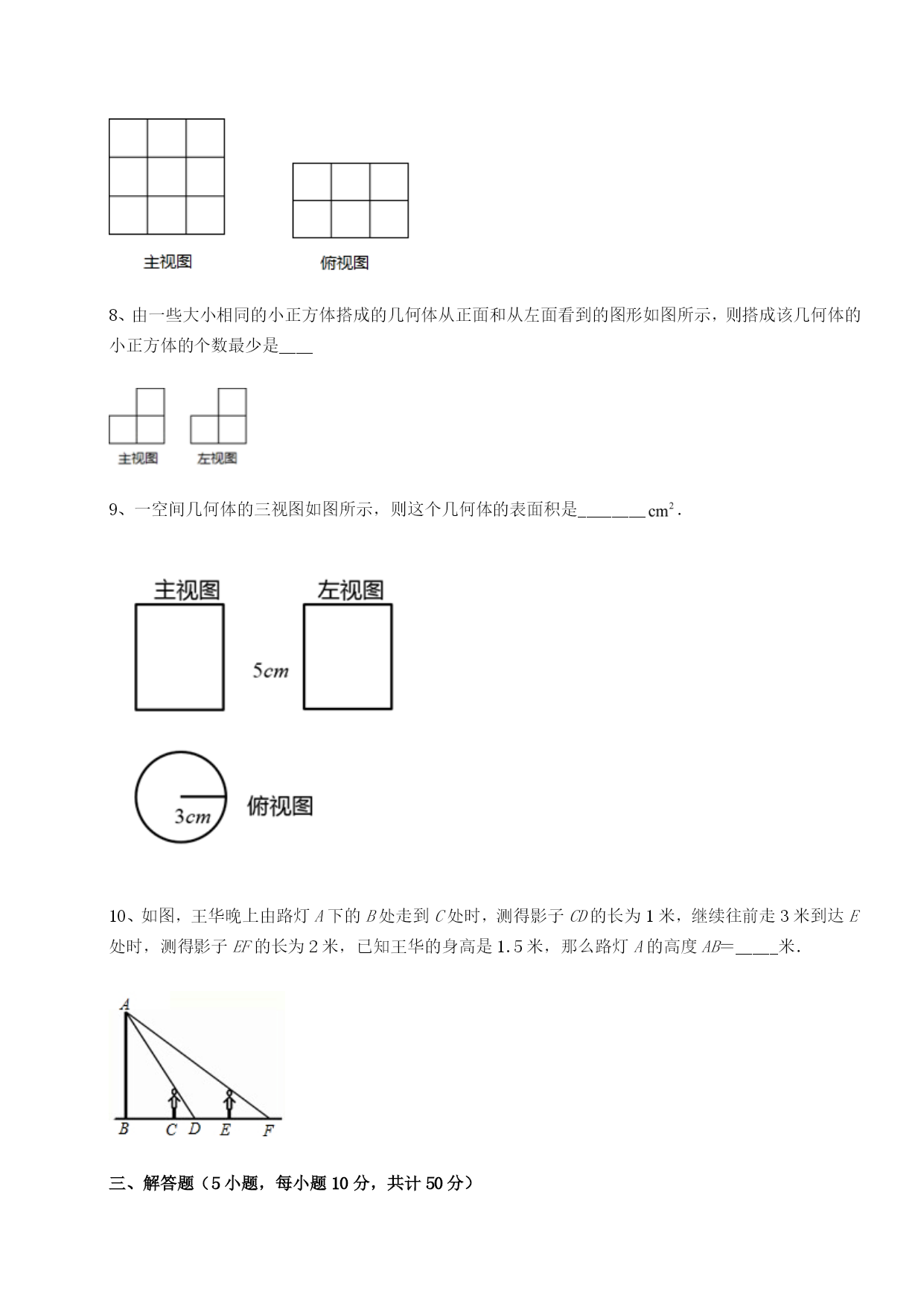

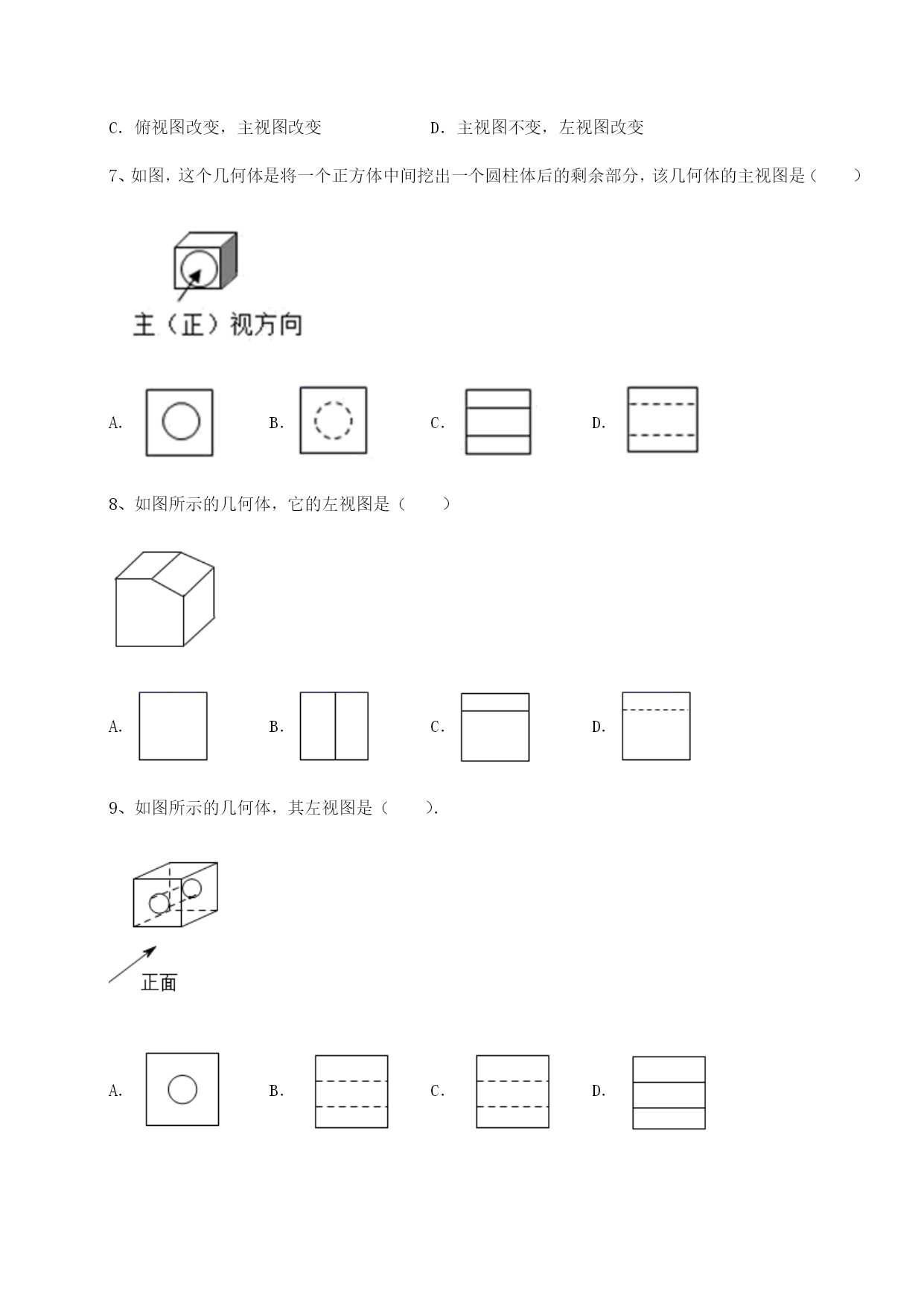

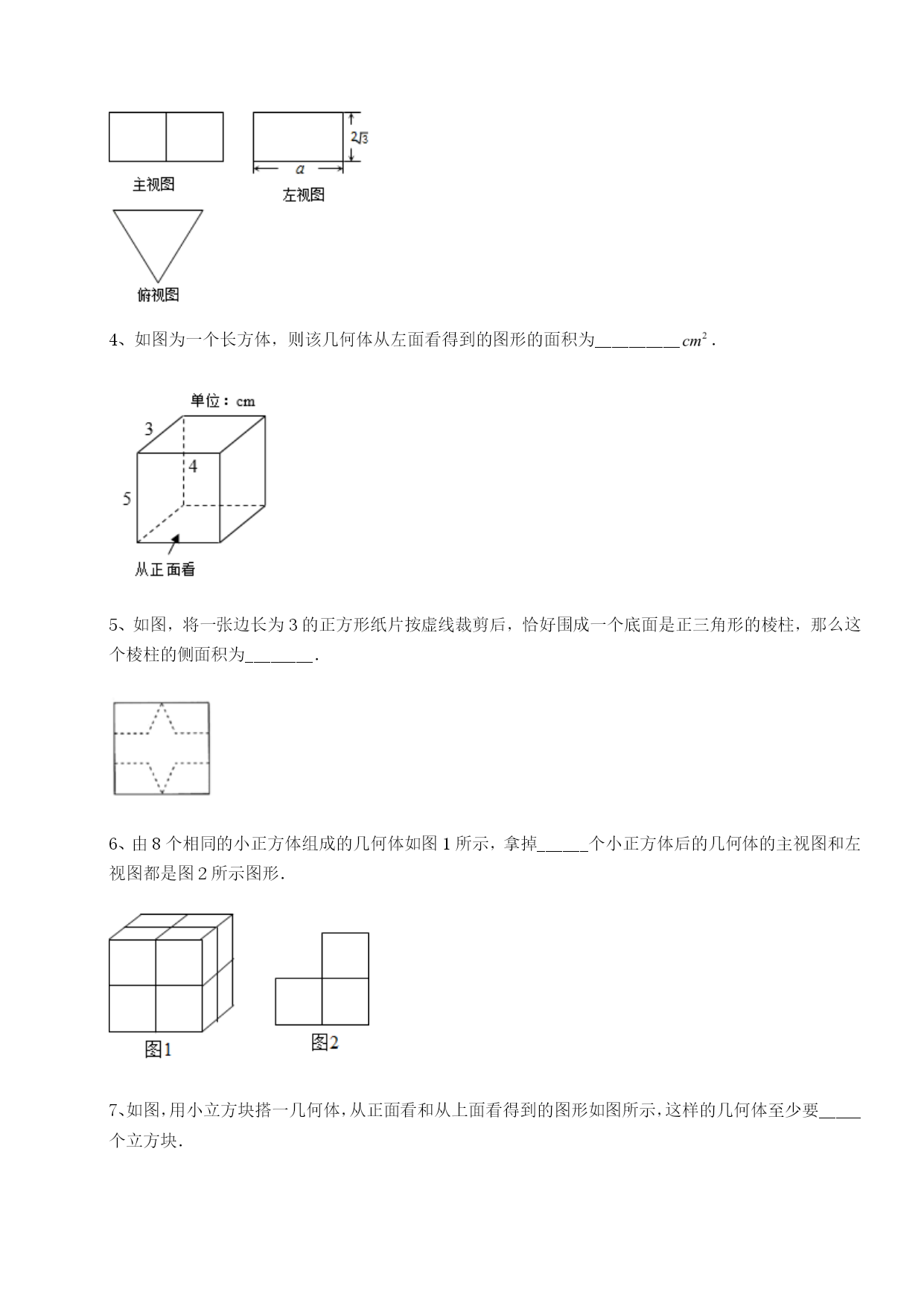

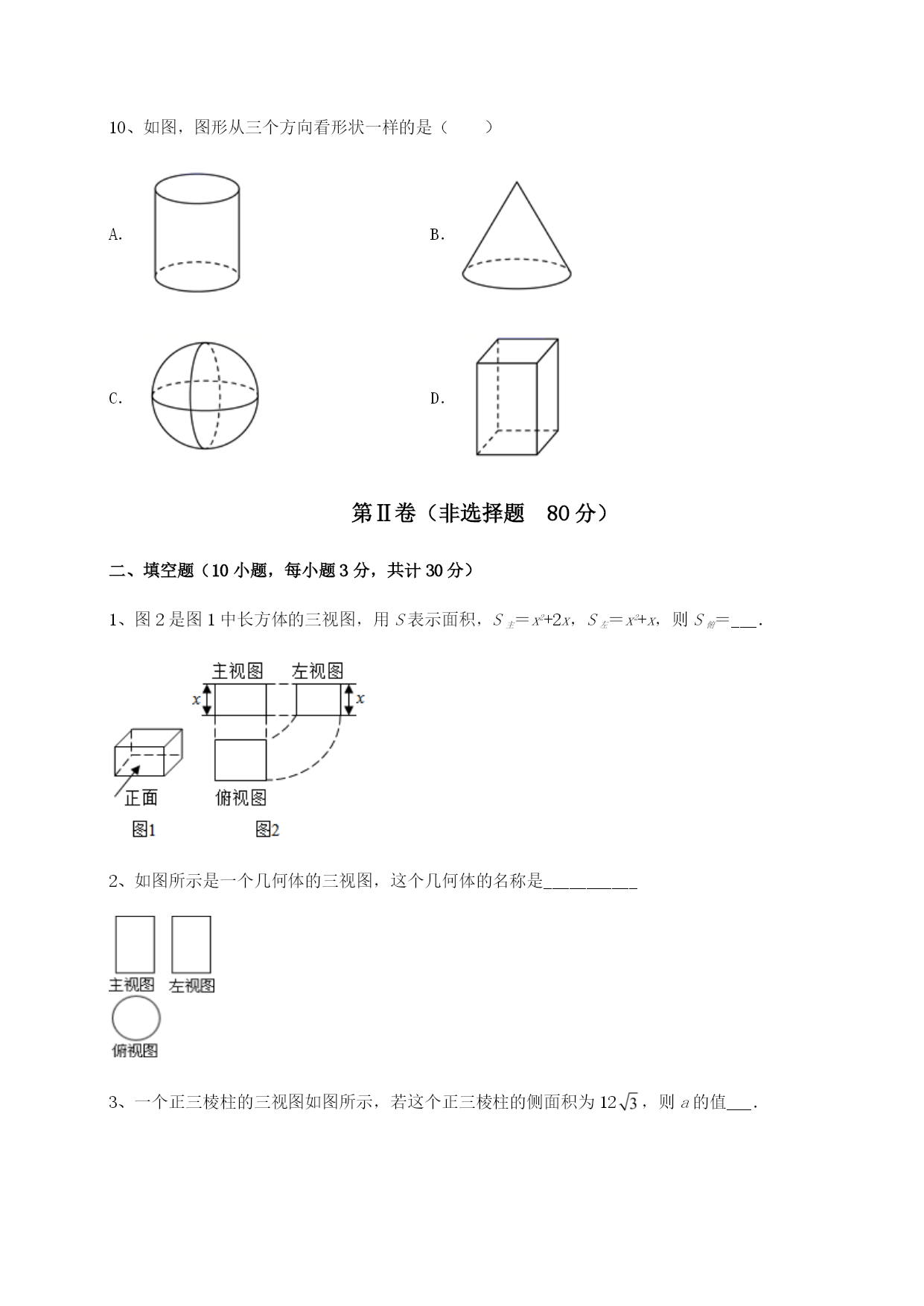

广东深圳市高级中学数学九年级下册第二十九章投影与视图专题攻克考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（）A．15个B．13个C．11个D．5个2、下列几何体的主视图和俯视图完全相同的是（）A．B．C．D．3、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．4、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．5、下列立体图形的主视图是（）A．B．C．D．6、如图是由6个同样大小的正方体摆成，将标有“1”的这个正方体去掉，所得几何体（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图改变，主视图改变D．主视图不变，左视图改变7、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（）A．B．C．D．8、如图所示的几何体，它的左视图是（）A．B．C．D．9、如图所示的几何体，其左视图是（）．A．B．C．D．10、如图，图形从三个方向看形状一样的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图2是图1中长方体的三视图，用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝___．2、如图所示是一个几何体的三视图，这个几何体的名称是___________3、一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为12，则a的值___．4、如图为一个长方体，则该几何体从左面看得到的图形的面积为__________．5、如图，将一张边长为3的正方形纸片按虚线裁剪后，恰好围成一个底面是正三角形的棱柱，那么这个棱柱的侧面积为________．6、由8个相同的小正方体组成的几何体如图1所示，拿掉______个小正方体后的几何体的主视图和左视图都是图2所示图形．7、如图，用小立方块搭一几何体，从正面看和从上面看得到的图形如图所示，这样的几何体至少要_____个立方块．8、由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图所示，则搭成该几何体的小正方体的个数最少是____9、一空间几何体的三视图如图所示，则这个几何体的表面积是________．10、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．三、解答题（5小题，每小题10分，共计50分）1、下面是由一些棱长为a厘米的正方体小木块搭建成的几何体的主视图、左视图和俯视图．（1）该几何体是由块小木块组成的；（2）求出该几何体的体积；（3）求出该几何体的表面积（包含底面）．2、如图为一个机器零件的三视图（俯视图是一个正三角形）．（1）画出这个机器零件的几何体并说出几何体的名称；（2）根据图中标注的数据算出这个几何体的表面积．3、分别画出图中两个几何体（其中第2个几何体是两个高不相等的圆锥组成的组合体）的三视图．4、如图是由几个相同的小立方块所搭几何体的俯视图（从上面往下观察几何体所看到的形状），小正方形中的数字表示在该位置小立方块的个数．请解答下列问题：（1）从正面、左面观察该几何体，分别画出你所看到的图形；（2）若小立方块的棱长为2，则从正面观察该几何体时，你所看到的形状的面积是．5、如图是由块积木搭成的几何体，这几块积木都是相同的正方体请画出从正面、左面、上面看到的这个几何体的形状图．
