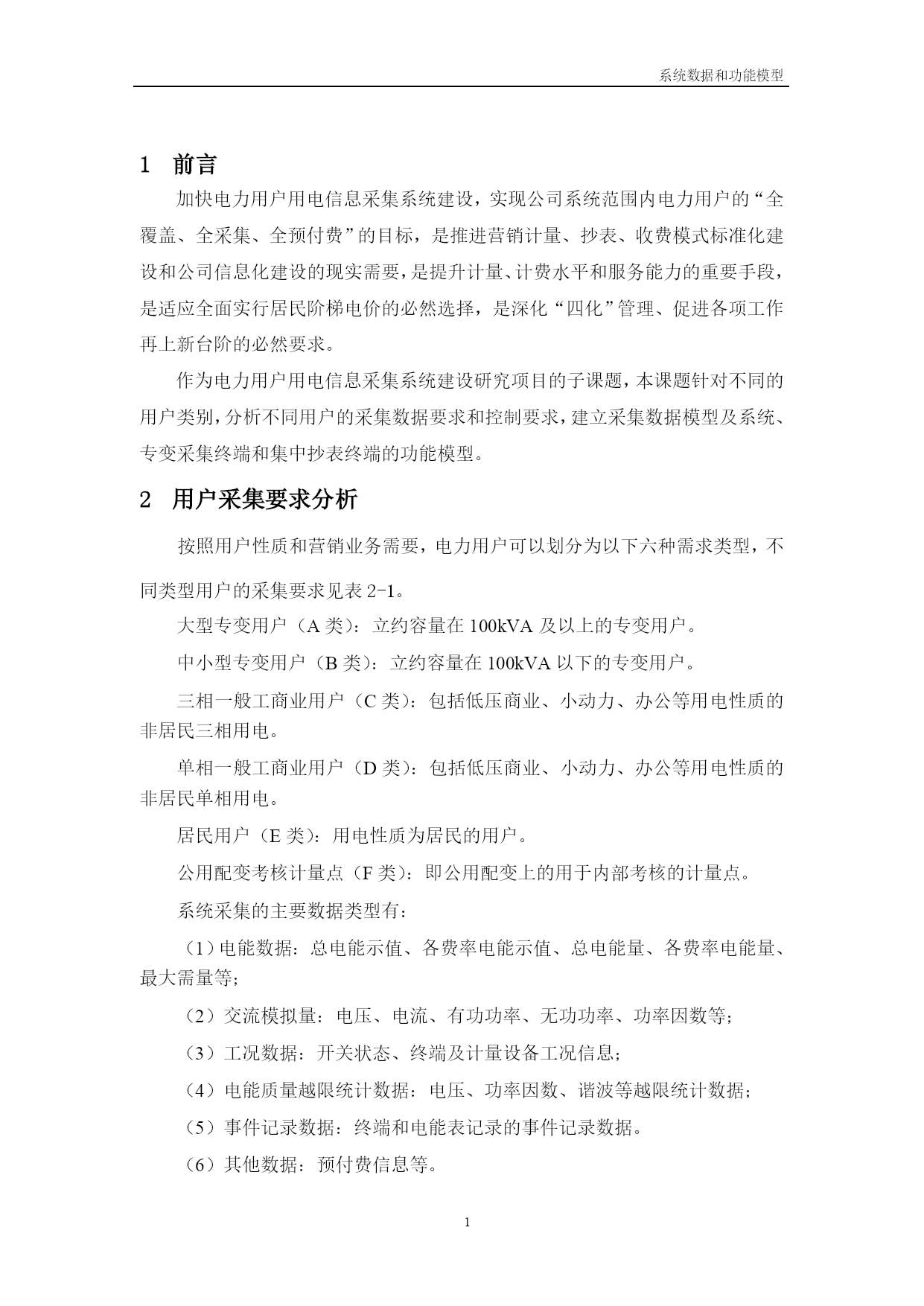

项目编号：SGSC[2009]xxx电力用户用电信息采集系统建设研究报告系统数据和功能模型研究国家电网公司营销部二零零九年二月系统数据和功能模型目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc222843112"1前言PAGEREF_Toc222843112\h1HYPERLINK\l"_Toc222843113"2用户采集要求分析PAGEREF_Toc222843113\h1HYPERLINK\l"_Toc222843114"3采集数据模型PAGEREF_Toc222843114\h3HYPERLINK\l"_Toc222843115"4功能模型PAGEREF_Toc222843115\h6HYPERLINK\l"_Toc222843116"4.1系统功能模型PAGEREF_Toc222843116\h6HYPERLINK\l"_Toc222843117"4.2采集终端功能模型PAGEREF_Toc222843117\h7HYPERLINK\l"_Toc222843118"4.2.1专变采集终端功能模型PAGEREF_Toc222843118\h7HYPERLINK\l"_Toc222843119"4.2.2集中抄表终端功能模型PAGEREF_Toc222843119\h8前言加快电力用户用电信息采集系统建设，实现公司系统范围内电力用户的“全覆盖、全采集、全预付费”的目标，是推进营销计量、抄表、收费模式标准化建设和公司信息化建设的现实需要，是提升计量、计费水平和服务能力的重要手段，是适应全面实行居民阶梯电价的必然选择，是深化“四化”管理、促进各项工作再上新台阶的必然要求。作为电力用户用电信息采集系统建设研究项目的子课题，本课题针对不同的用户类别，分析不同用户的采集数据要求和控制要求，建立采集数据模型及系统、专变采集终端和集中抄表终端的功能模型。用户采集要求分析按照用户性质和营销业务需要，电力用户可以划分为以下六种需求类型，不同类型用户的采集要求见表2-1。大型专变用户（A类）：立约容量在100kVA及以上的专变用户。中小型专变用户（B类）：立约容量在100kVA以下的专变用户。三相一般工商业用户（C类）：包括低压商业、小动力、办公等用电性质的非居民三相用电。单相一般工商业用户（D类）：包括低压商业、小动力、办公等用电性质的非居民单相用电。居民用户（E类）：用电性质为居民的用户。公用配变考核计量点（F类）：即公用配变上的用于内部考核的计量点。系统采集的主要数据类型有：（1）电能数据：总电能示值、各费率电能示值、总电能量、各费率电能量、最大需量等；（2）交流模拟量：电压、电流、有功功率、无功功率、功率因数等；（3）工况数据：开关状态、终端及计量设备工况信息；（4）电能质量越限统计数据：电压、功率因数、谐波等越限统计数据；（5）事件记录数据：终端和电能表记录的事件记录数据。（6）其他数据：预付费信息等。表2-1用户采集要求分类数据采集要求最小采集频度现场监控要求大型专变用户实时采集功率、电能量数据15min可直接对配电开关实现遥控跳闸；可实现功率定值控制；可实现预付费控制。实时采集终端和电能表工况数据15min每日采集电能量冻结数据1d统计数据1d曲线和记录数据1d中小型专变用户实时采集负荷、电能量数据15min可直接对配电开关实现遥控跳闸；可实现预付费控制。实时采集终端和电能表工况数据15min每日采集电能量冻结数据1d统计数据1d曲线和记录数据1d三相一般工商业用户实时采集电能量数据15min可实现预付费控制。实时采集终端和电能表工况数据15min实时采集用电状态信息15min实时采集用电异常事件信息15min每日采集电能量冻结数据1d曲线和记录数据1d单相一般工商业用户实时采集电能量数据15min可实现预付费控制。实时采集终端和电能表工况数据15min实时采集用电状态信息15min实时采集用电异常事件信息15min每日采集电能量冻结数据1d曲线和记录数据1d居民用户每日采集电能量冻结数据1d可实现预付费控制。曲线和记录数据1d公用配变考核计量点实时采集负荷、电能量数据15min实现配变运行状态监测；配变三相不平衡率，过载运行统计；配变电压考核、无功补偿控制。实时采集终端和电能表工况数据15min每日采集电能量冻结数据1d用电统计数据1d曲线和记录数据1d采集数据模型根据六种不同类型用户的采集数据要求和控制要求分析，建立采集数据模型，具
