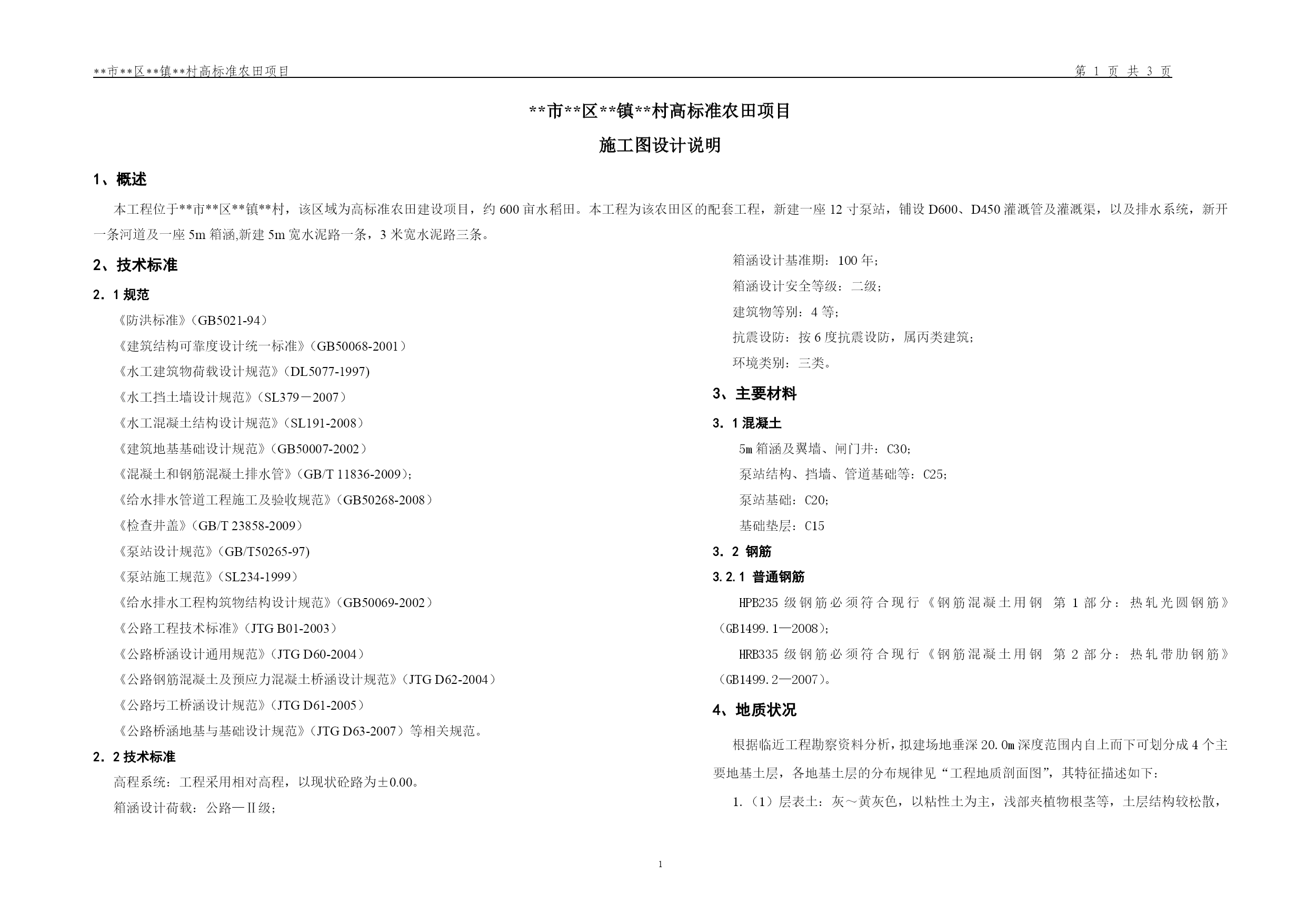

**市**区**镇**村高标准农田项目第页共NUMPAGES3页**市**区**镇**村高标准农田项目施工图设计说明1、概述本工程位于**市**区**镇**村，该区域为高标准农田建设项目，约600亩水稻田。本工程为该农田区的配套工程，新建一座12寸泵站，铺设D600、D450灌溉管及灌溉渠，以及排水系统，新开一条河道及一座5m箱涵,新建5m宽水泥路一条，3米宽水泥路三条。2、技术标准2．1规范《防洪标准》（GB5021-94）《建筑结构可靠度设计统一标准》（GB50068-2001）《水工建筑物荷载设计规范》（DL5077-1997)《水工挡土墙设计规范》（SL379－2007）《水工混凝土结构设计规范》（SL191-2008）《建筑地基基础设计规范》（GB50007-2002）《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；《给水排水管道工程施工及验收规范》（GB50268-2008）《检查井盖》（GB/T23858-2009）《泵站设计规范》（GB/T50265-97)《泵站施工规范》（SL234-1999）《给水排水工程构筑物结构设计规范》（GB50069-2002）《公路工程技术标准》（JTGB01-2003）《公路桥涵设计通用规范》（JTGD60-2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）《公路圬工桥涵设计规范》（JTGD61-2005）《公路桥涵地基与基础设计规范》（JTGD63-2007）等相关规范。2．2技术标准高程系统：工程采用相对高程，以现状砼路为±0.00。箱涵设计荷载：公路—Ⅱ级；箱涵设计基准期：100年；箱涵设计安全等级：二级；建筑物等别：4等；抗震设防：按6度抗震设防，属丙类建筑；环境类别：三类。3、主要材料3．1混凝土5m箱涵及翼墙、闸门井：C30；泵站结构、挡墙、管道基础等：C25；泵站基础：C20；基础垫层：C153．2钢筋3.2.1普通钢筋HPB235级钢筋必须符合现行《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB1499.1—2008）；HRB335级钢筋必须符合现行《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2—2007）。4、地质状况根据临近工程勘察资料分析，拟建场地垂深20.0m深度范围内自上而下可划分成4个主要地基土层，各地基土层的分布规律见“工程地质剖面图”，其特征描述如下：1.（1）层表土：灰～黄灰色，以粘性土为主，浅部夹植物根茎等，土层结构较松散，河道内主要为淤泥。厚度:0.90～1.60m，平均1.18m；层底标高:1.00～3.82m，平均2.18m；层底埋深:0.90～1.60m，平均1.18m。该层土场地内普遍分布，工程特性差。2.（2）层壤土:灰黄色，可～硬塑，含铁锰质结核，稍有光泽，韧性高，干强度高。厚度:2.20～6.10m，平均3.52m；层底标高:-1.20～-0.97m，平均-1.08m；层底埋深:3.40～6.40m，平均4.44m。地基土承载力允许值[R]=180KPa，压缩模量Es=7.6MPa，为中压缩性土，力学性能较好。3.（3）层砂壤土:灰色，很湿，中密，含云母碎屑，韧性低，干强度低，摇震反应迅速。厚度:8.70～9.30m，平均8.98m；层底标高:-10.30～-9.85m，平均-10.06m；层底埋深:12.10～15.70m，平均13.42m。地基土承载力允许值[R]=150Kpa，压缩模量Es=9.0MPa。该层土场地内普遍分布，为中压缩性土，工程特性中等。4.（4）层壤土:灰～灰黄色，可～硬塑，含铁锰质结核，有光泽，韧性高，干强度高。该层未穿透，层底埋深大于20.5m。地基土承载力允许值[R]=230KPa，压缩模量Es=8.5MPa，为中压缩性土，力学性能较好。5、构造5.1新建泵站新建泵站位于xx河东侧河岸，为12寸泵站，水泵型号为300HWG，电力型号Y200L-6。新建泵房为8X4m=32平方，分为两间，一间为泵室，一间为值班室；泵房基础砖砌体采用MU10蒸压灰砂砖，M5水泥砂浆砌筑；上部砖砌体采用KP1型多孔砖，M5混合砂浆砌筑。门垛除特殊注明外,均为12cm。所有檐口、窗台、女儿墙压顶、雨蓬及其它挑出墙面的部分，均需做滴水线，并要求平直、光洁。木构件与砌体接触部分或不露明部分均应满涂水柏油。油漆:采用调和漆，木装修均为一底二度，栗壳色，金属制品均先用红丹打底，再做油漆二度。底层外露门窗装防盗门栅,材料不锈钢。所有外门做防盗门。5.2灌排系统本工程共新建两种灌溉暗管，为D600与D450管，D600为输水干道，西片及北片采用D450
