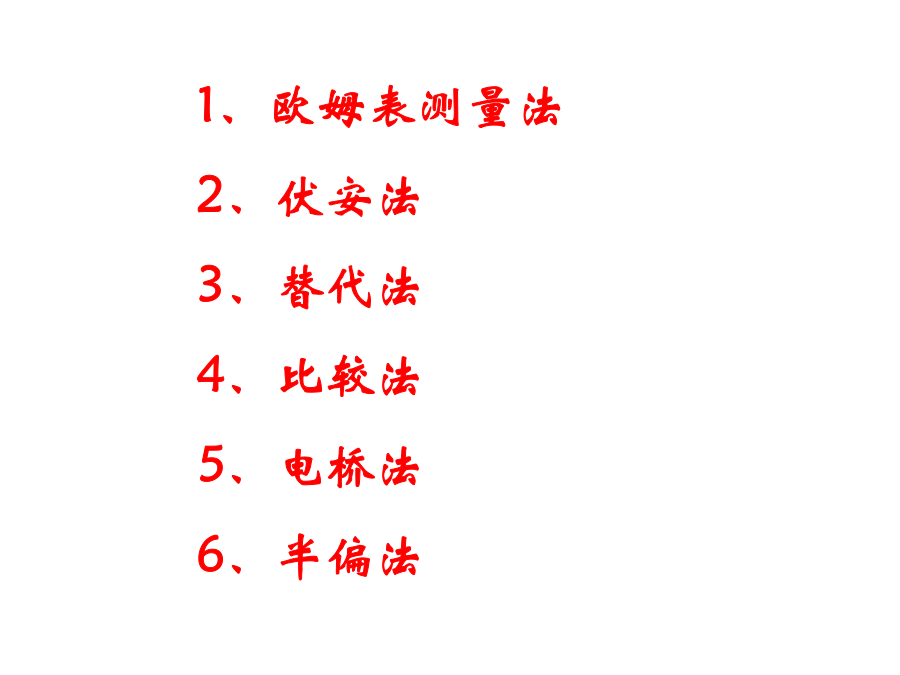

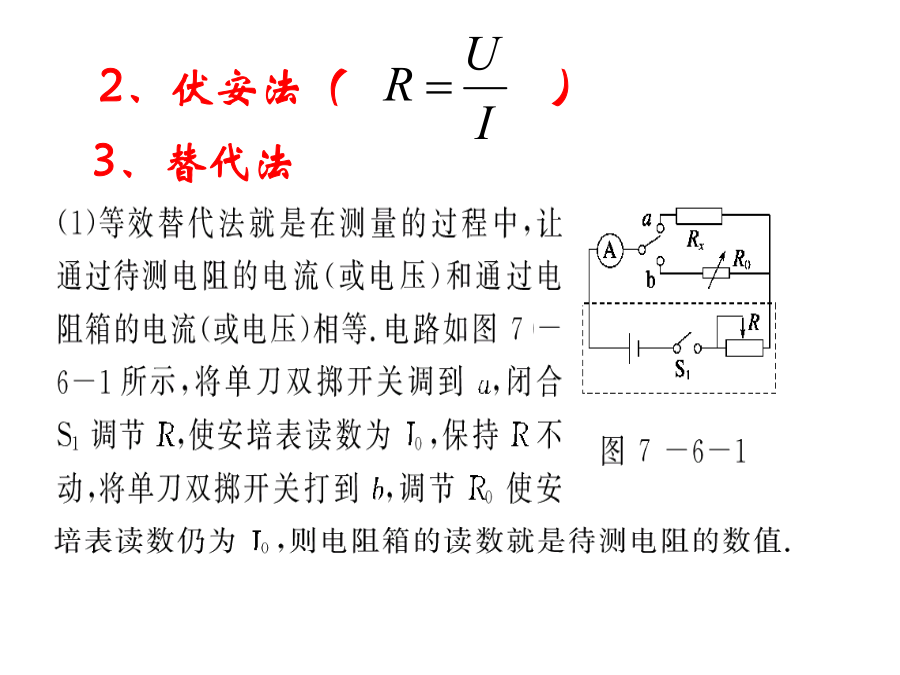

电阻的测量方法1、欧姆表测量法2、伏安法3、替代法4、比较法5、电桥法6、半偏法1、欧姆表测量法（估测）2、伏安法（）【例1】要测量一个未知电阻Rx的阻值(阻值约为4Ω)，现有如下器材：读数不准的电流表A(满偏电流约为0.6A)，滑动变阻器R(最大阻值20Ω)，电阻箱R1(最大阻值99.9Ω)，电源E1(电动势为2V，内阻不计)，单刀单掷开关S1，单刀双掷开关S2，导线若干．现要求尽量精确地测量Rx的阻值．(1)画出实验电路图；(2)写出主要实验步骤．解析：本题提供了一个读数不准的电流表，所以无法直接读出读数，因此可利用电阻箱等效替代的方法来测量未知电阻．(1)根据实验所给器材，设计实验电路如右图所示．(2)主要步骤：①闭合S1，将S2与Rx接通，记下电流表指针所指位置；②将S2与R1接通，调节R1的阻值，使电流表指针指在原来的位置，记下R1的值；③则Rx＝R1.4、比较法5、电桥法6、半偏法思考：如何用半偏法测电压表的内阻？原理：如图所示，先使电阻箱示数为零，闭合S，调节变阻器R1，使电压表V读数满偏．只调节电阻箱R2，使电压表V读数半偏，读出电阻箱示数R2.则RV＝R2.1、已知阻值的电流表可作电压表使用，已知阻值的电压表可作电流表使用2、RA＝【例2】某电压表的内阻在20kΩ～50kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材：待测电压表V(量程3V)、电流表A1(量程200μA)、电流表A2(量程5mA)、电流表A3(量程0.6A)、滑动变阻器R(最大值1kΩ)、电源E(电动势4V)，开关S.(1)所提供的电流表中，应选用________．(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图．解答：(1)电压表的读数即为其内阻上的电压U，若将它与电流表串联，测出流过它(即流过其内阻)的电流I，即可转化为由“伏安法”测出其内阻RV＝U/I.取电压表内阻的最小可能值20kΩ，并结合电压表的量程3V，可求得流过电流表的最大电流Im＝3/(20×103)A＝1.5×10－4A＝0.15mA＝150μA.为使与电压表串联的电流表能大角度偏转(这样读数误差小)，而其又不被损坏，故选A1.根据电流表、电压表示数，可求得电压表内阻RV＝.(2)实验要求测多组数据，因此实验电路中滑动变阻器应接成分压式，电路图如右图所示．【例4】有一电流表，量程为1mA，内阻rg约为100Ω.要求测量其内阻．可选用的器材有：电阻箱R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干．采用的测量电路图如图所示，实验步骤如下：a.断开S1和S2，将R调到最大；b.合上S1，调节R使满偏；c.合上S2，调节R1使半偏，此时可以认为的内阻Rg＝R1.试问：(1)在上述可供选择的器材中，可变电阻R1应该选择________；为了使测量尽量精确，可变电阻R应该选择________，电源E应该选择________．(2)认为内阻rg＝R1，此结果与rg的真实值相比________．(填“偏大”、“偏小”或“相等”)解析：本题考查对实验器材的选取、半偏法测电流表的内阻和误差分析及探索实验的能力．(1)此为半偏法测电流表内阻，R1只能选用电阻箱R0，以方便读数；闭合S2后，电路中总电阻发生变化，要减小实验误差，R应选滑动变阻器甲，电源应选E2.(2)闭合S2后，回路总电阻变小，总电流变大，当电流表示数为原电流一半时，通过R1的电流比通过电流表的电流大，由并联电路的特点可知R1<rg.
