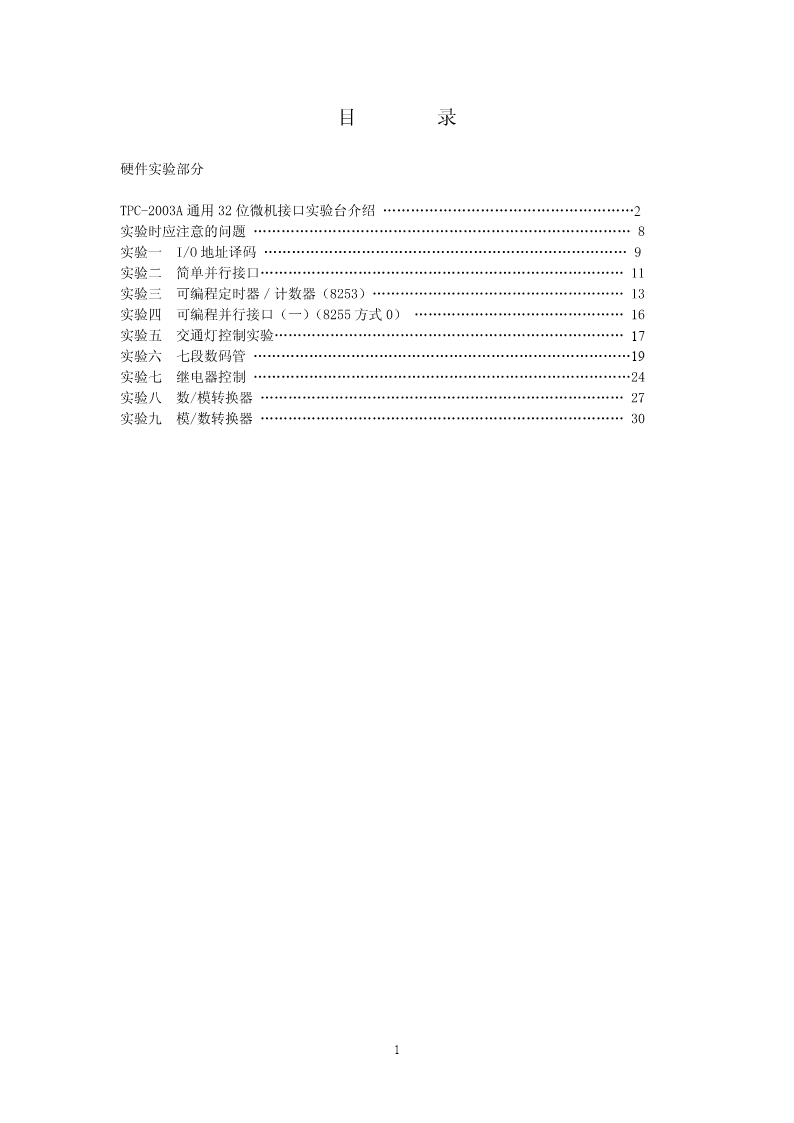

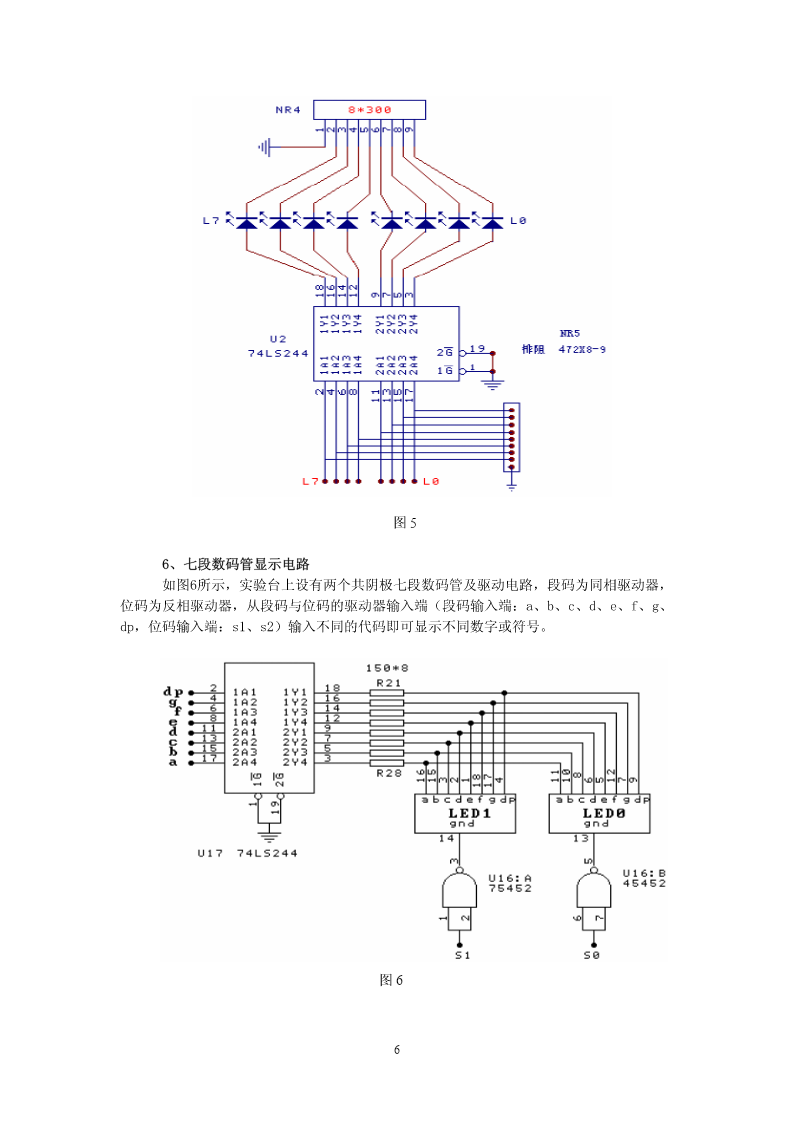

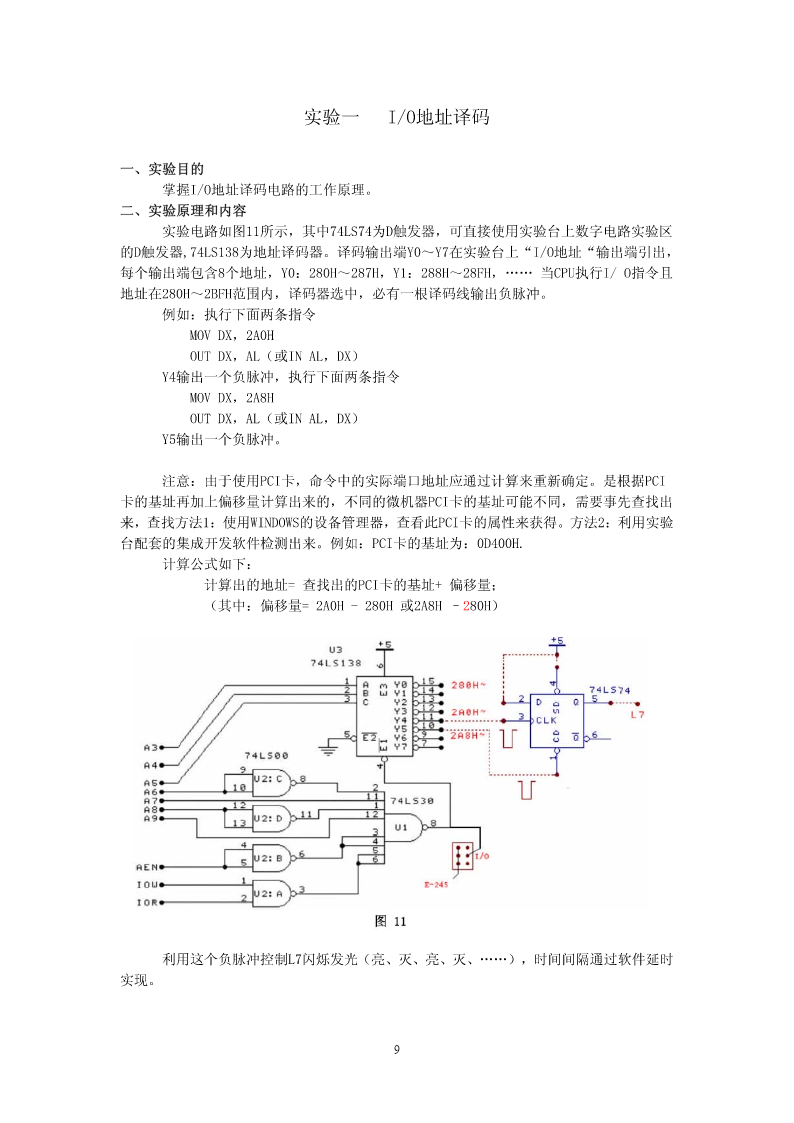

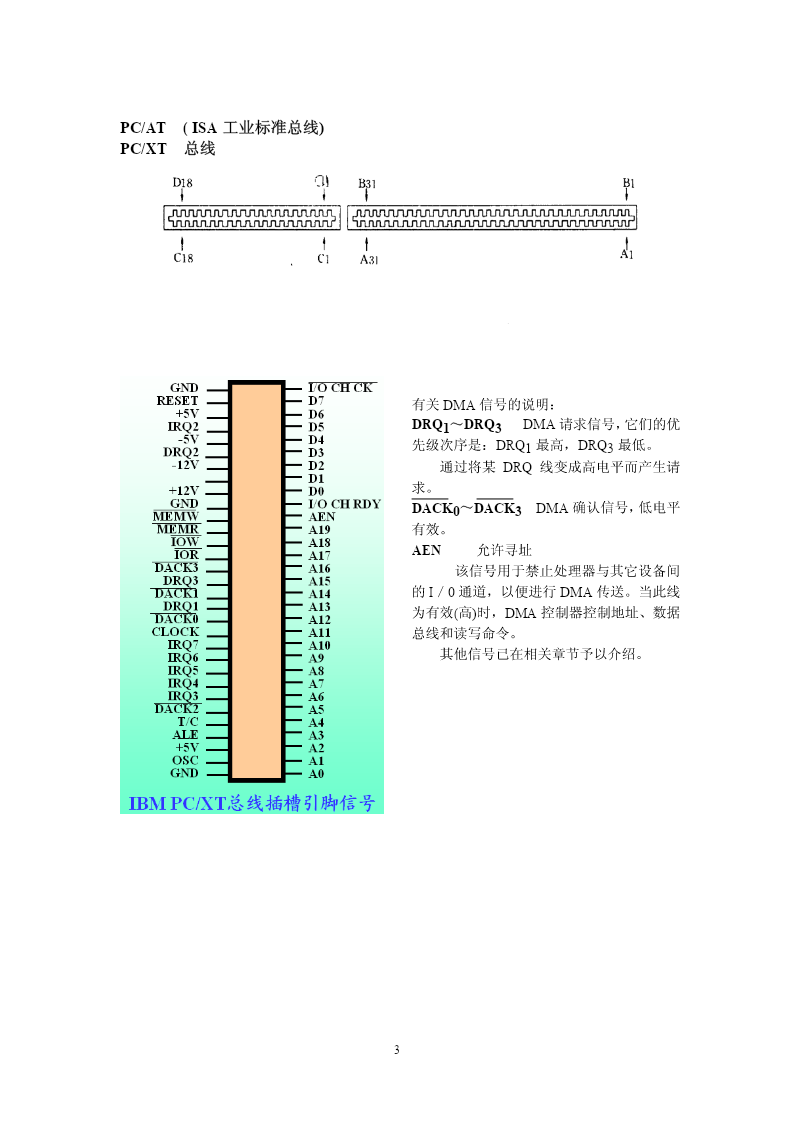

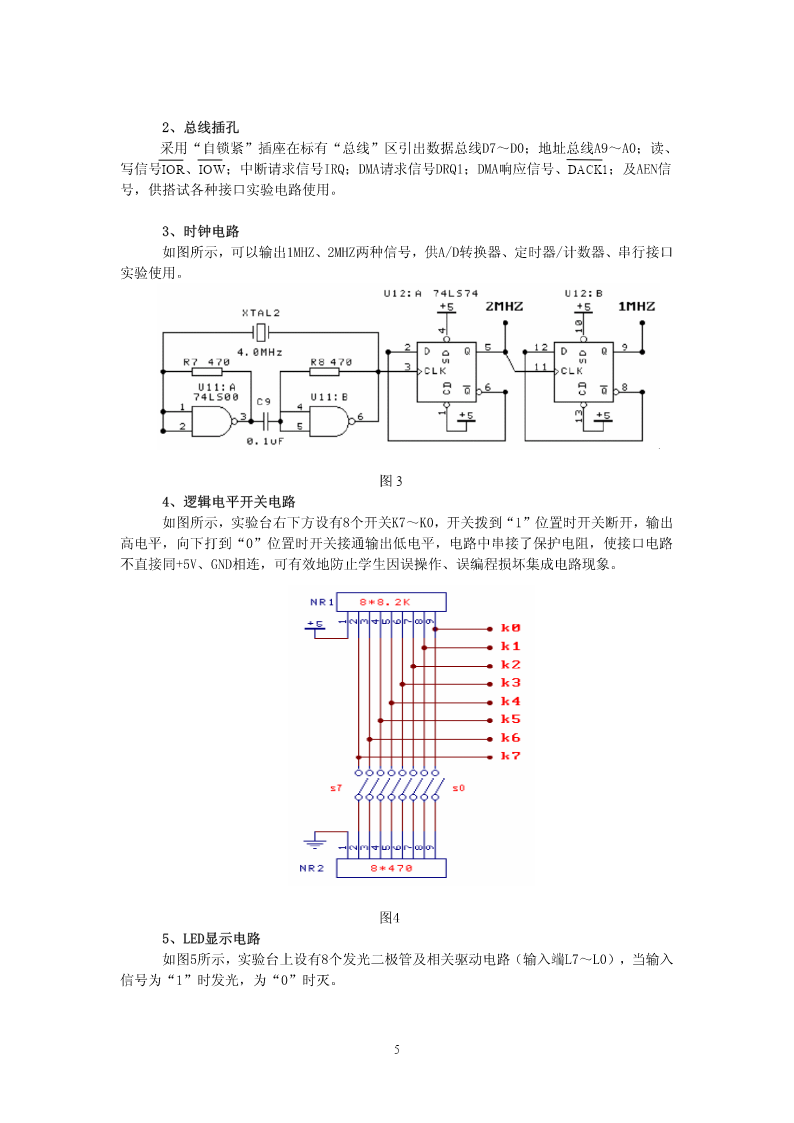

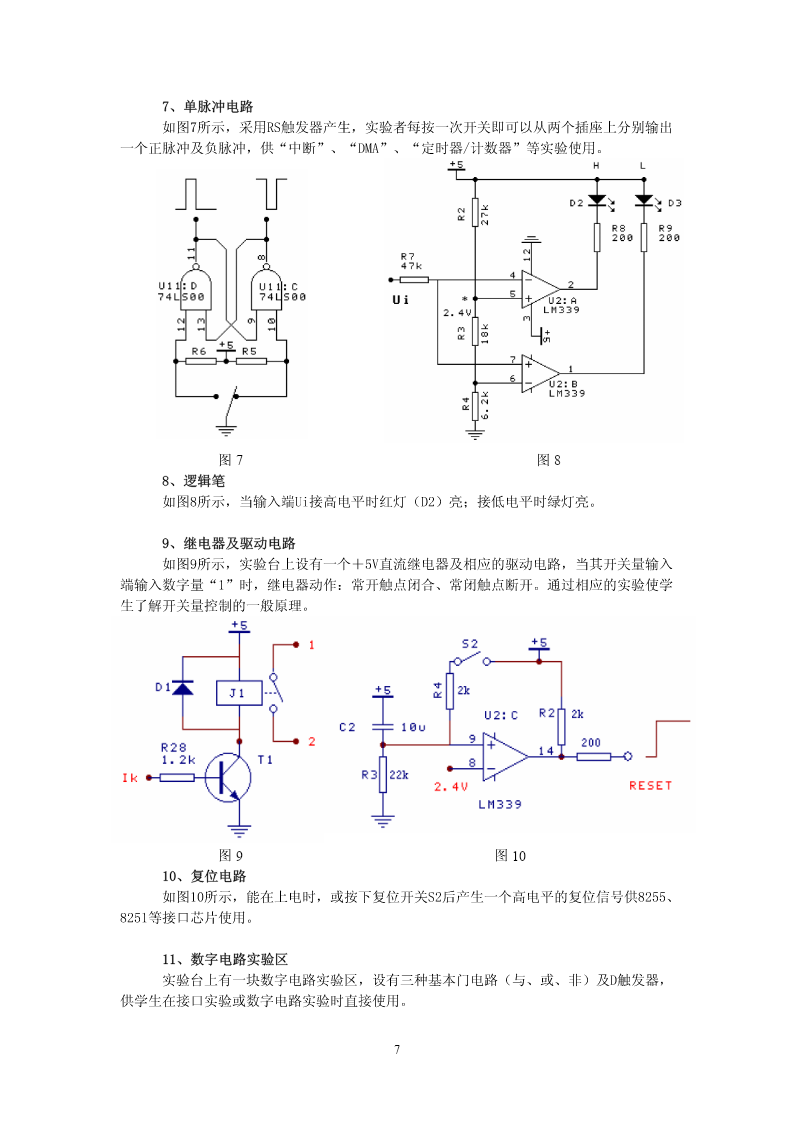

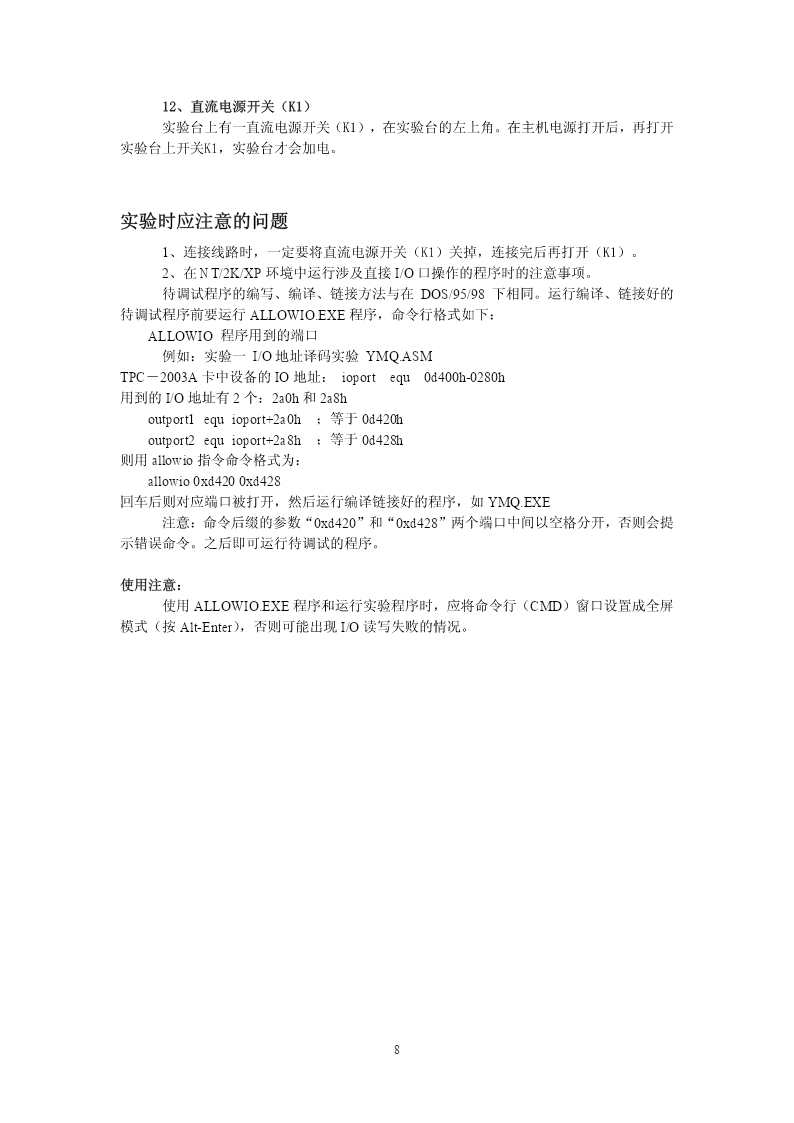

微机原理与接口技术实验指导书（硬件部分）北京邮电大学自动化学院检测技术及自动化教研中心2007年9月目录硬件实验部分TPC-2003A通用32位微机接口实验台介绍………………………………………………2实验时应注意的问题………………………………………………………………………8实验一I/O地址译码……………………………………………………………………9实验二简单并行接口……………………………………………………………………11实验三可编程定时器／计数器（8253）………………………………………………13实验四可编程并行接口（一）（8255方式0）………………………………………16实验五交通灯控制实验…………………………………………………………………17实验六七段数码管………………………………………………………………………19实验七继电器控制………………………………………………………………………24实验八数/模转换器……………………………………………………………………27实验九模/数转换器……………………………………………………………………301TPC-2003A通用32位微机接口实验台硬件：PCI接口卡一块；实验台一个；50线扁平电缆一根；自锁紧导线50根。实验箱上有微机原理硬件实验最常用接口电路芯片，包括：可编程定时器/计数器（8253）、可编程并行接口（8255）、数/模转换器（DAC0832）、模/数转换器（ADC0809）。另外，还另附加集成电路芯片（8251、74LS273、74LS244、6116）共4片。实验台上除了上述接口实验常用的集成电路外、还设有I/O地址译码电路、总线插孔、外围电路及通用IC插座等部分组成。外围电路包括逻辑电平开关电路、LED显示电路、时钟电路、单脉冲电路、逻辑笔、复位电路、七段数码管显示电路、基本门电路、继电器及步进电机、小直流电机的驱动电路等。接口卡可以插入PC系列微机中任意一个PCI扩展插槽，它的主要功能是将与实验有关的总线信号加以驱动后引到实验台上。PLX9054PCI总线扩展卡结构，该卡使用PLX9054和CPLD把PCI总线时序转换成50芯ISA总线时序，提供给微机实验台使用。2PC/AT(ISA工业标准总线)PC/XT总线有关DMA信号的说明：DRQ1～DRQ3DMA请求信号，它们的优先级次序是：DRQ1最高，DRQ3最低。通过将某DRQ线变成高电平而产生请求。DACK0～DACK3DMA确认信号，低电平有效。AEN允许寻址该信号用于禁止处理器与其它设备间的I／0通道，以便进行DMA传送。当此线为有效(高)时，DMA控制器控制地址、数据总线和读写命令。其他信号已在相关章节予以介绍。3图1TPC-2003A通用32位微机接口实验台实验台提供的电路1、I/O地址译码电路如图所示，地址空间：280H～2BFH共分8条译码输出线：Y0～Y7，其地址分别是280H～287H；288H～28FH；290H～297H；298H～29FH；2A0H～2A7H；2A8H～2AFH；2B0H～2B7H；2B8H～2BFH，8根译码输出线在实验台“I/O地址”处分别由“自锁紧”插孔引出，供实验选用。图242、总线插孔采用“自锁紧”插座在标有“总线”区引出数据总线D7～D0；地址总线A9～A0；读、写信号IOR、IOW；中断请求信号IRQ；DMA请求信号DRQ1；DMA响应信号、DACK1；及AEN信号，供搭试各种接口实验电路使用。3、时钟电路如图所示，可以输出1MHZ、2MHZ两种信号，供A/D转换器、定时器/计数器、串行接口实验使用。图34、逻辑电平开关电路如图所示，实验台右下方设有8个开关K7～K0，开关拨到“1”位置时开关断开，输出高电平，向下打到“0”位置时开关接通输出低电平，电路中串接了保护电阻，使接口电路不直接同+5V、GND相连，可有效地防止学生因误操作、误编程损坏集成电路现象。图45、LED显示电路如图5所示，实验台上设有8个发光二极管及相关驱动电路（输入端L7～L0），当输入信号为“1”时发光，为“0”时灭。5
