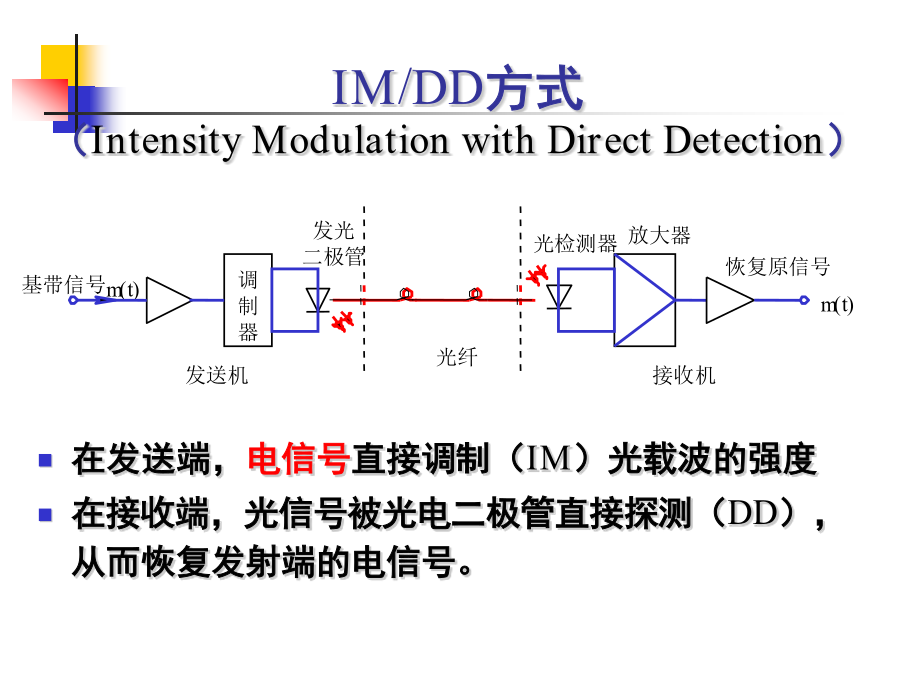

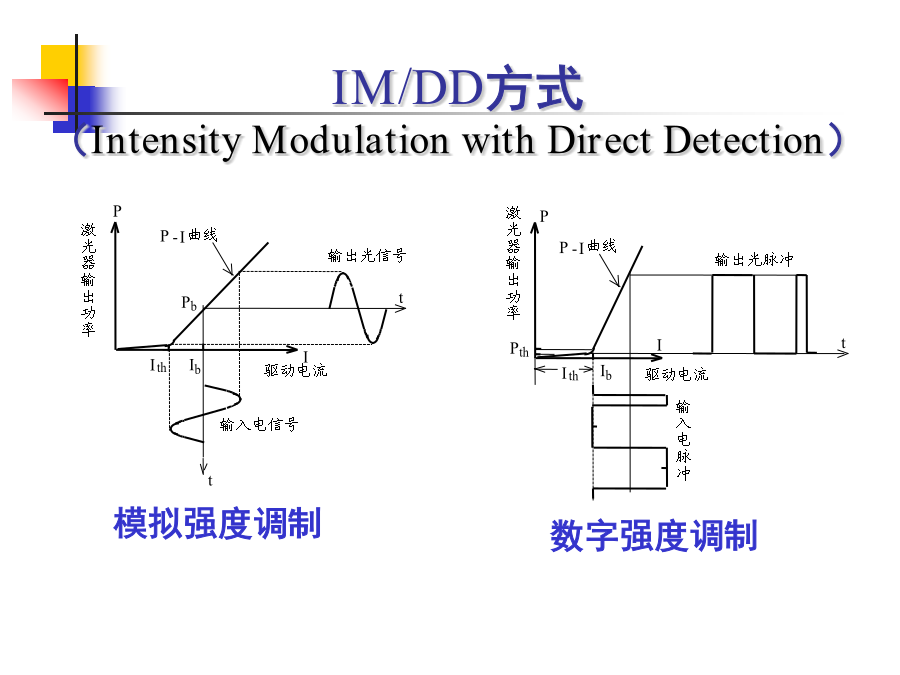

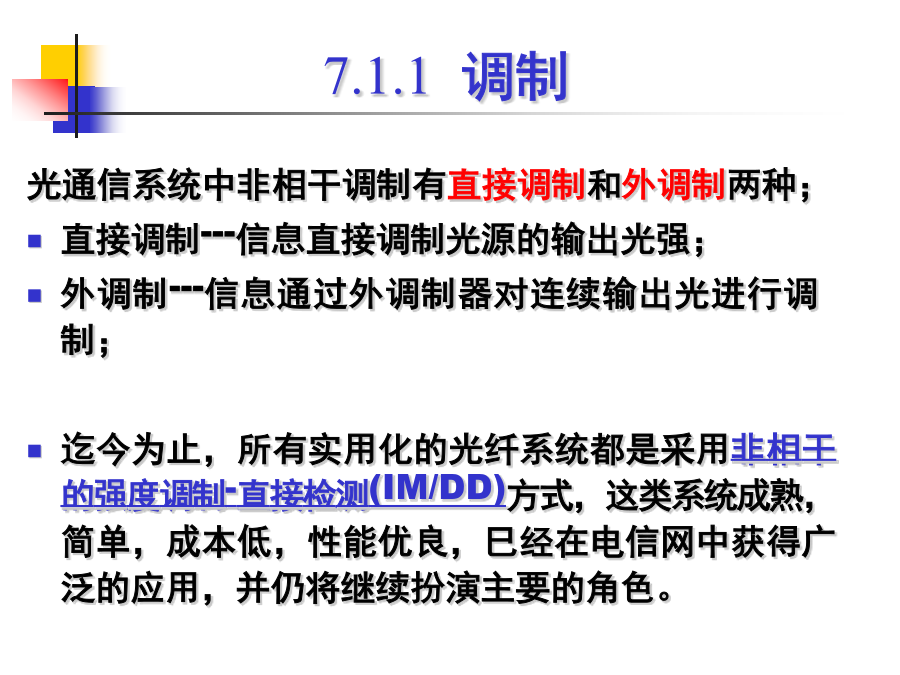

第七章光纤传输系统概述光调制电复用光纤传输系统光复用光纤传输系统相干光波通信系统光纤孤子实验系统7.1概述7.1.1调制7.1.1调制IM/DD方式（IntensityModulationwithDirectDetection）IM/DD方式（IntensityModulationwithDirectDetection）IM/DD方式副载波调制（SCM）副载波调制编码的目的7.1.3复用7.2光调制模拟强度调制选在P-I特性的线性区；而数字调制选在阈值点。7.3电复用光纤传输系统7.3.1电频分复用(FDM)光纤传输系统对FDM光纤传输系统分析时，必须考虑：对FDM光纤传输系统分析时，必须考虑：2.FDM对传输带宽的要求3.FDM系统功率代价7.3.2微波副载波复用(SCM)光纤传输系统7.3.2微波副载波复用(SCM)光纤传输系统SCM光纤传输系统的特点SCM光纤传输系统的特点7.3.2微波副载波复用(SCM)光纤传输系统1.模拟SCM光纤传输系统2.载躁比（CNR）3.影响CNR的因素3.影响CNR的因素4.提高模拟SCM系统性能的方法7.3.3SDH光纤传输系统－电时分复用的典型应用24个信道（T1）复用原理图N个信道复用后的帧结构PCM通信制式的基础速率E124个信道（T1）复用原理图7.3.3电时分复用光纤传输系统7.3.3电时分复用光纤传输系统7.3.3电时分复用光纤传输系统STM-N帧结构STM-N帧结构3.SDH传输系统－TDM的典型应用STM和sSTM复用映射结构SDH复用4.TDM和FDM的比较7.4光复用光纤传输系统7.4光复用光纤传输系统7.4.1波分复用(WDM)光纤传输系统波分复用（WDM）1310nm/1550nm窗口的波分复用仍用于接入网，但很少用于长距离传输1550nm窗口的波分复用在1550nm波长区段内，同时用8，16或更多个波长在一对光纤上(也可采用单光纤)构成的光通信系统。按照ITU-T的规定，波分复用又分为密集波分复用（DWDM）、粗波分复用（CWDM）和宽波分复用（WWDM），其波长间隔分别为小于8nm、小于50nm和大于50nm。WDM技术对网络升级、发展宽带业务(如CATV，HDTV和IPoverWDM等)、充分挖掘光纤带宽潜力、实现超高速光纤通信等具有十分重要意义，尤其是WDM加上EDFA更是对现代信息网络具有强大的吸引力。目前，“掺铒光纤放大器(EDFA)+密集波分复用(WDM)+非零色散光纤(NZDSF，即G.655光纤)+光子集成(PIC)”正成为国际上长途高速光纤通信线路的主要技术方向。如果一个区域内所有的光纤传输链路都升级为WDM传输，我们就可以在这些WDM链路的交叉(结点)处设置以波长为单位对光信号进行交叉连接的光交叉连接设备(OXC)，或进行光上下路的光分插复用器(OADM)，则在原来由光纤链路组成的物理层上面就会形成一个新的光层。在这个光层中，相邻光纤链路中的波长通道可以连接起来，形成一个跨越多个OXC和OADM的光通路，完成端到端的信息传送，并且这种光通路可以根据需要灵活、动态地建立和释放，这就是目前引人注目的、新一代的WDM全光网络。WDM系统的基本形式光波分复用器和解复用器是WDM技术中的关键部件，将不同波长的信号结合在一起经一根光纤输出的器件称为复用器(也叫合波器)。反之，经同一传输光纤送来的多波长信号分解为各个波长分别输出的器件称为解复用器(也叫分波器)。从原理上讲，这种器件是互易的(双向可逆)，即只要将解复用器的输出端和输入端反过来使用，就是复用器。因此复用器和解复用器是相同的(除非有特殊的要求)。WDM系统的基本构成主要有以下两种形式：双纤单向传输和单纤双向传输。(1)双纤单向传输。单向WDM传输是指所有光通路同时在一根光纤上沿同一方向传送。(2)单纤双向传输。双向WDM传输是指光通路在一根光纤上同时向两个不同的方向传输。如图7.8所示，所用波长相互分开，以实现双向全双工的通信。双向WDM系统在设计和应用时必须要考虑几个关键的系统因素：如为了抑制多通道干扰(MPI)，必须注意到光反射的影响、双向通路之间的隔离、串扰的类型和数值、两个方向传输的功率电平值和相互间的依赖性、光监控信道(OSC)传输和自动功率关断等问题，同时要使用双向光纤放大器。所以双向WDM系统的开发和应用相对说来要求较高，但与单向WDM系统相比，双向WDM系统可以减少使用光纤和线路放大器的数量。另外，通过在中间设置光分插复用器(OADM)或光交叉连接器(OXC)，可使各波长光信号进行合流与分流，实现波长的上下路(Add/Drop)和路由分配，这样就可以根据光纤通信线路和光网的业务量分布情况，合理地安排插入或分出信
