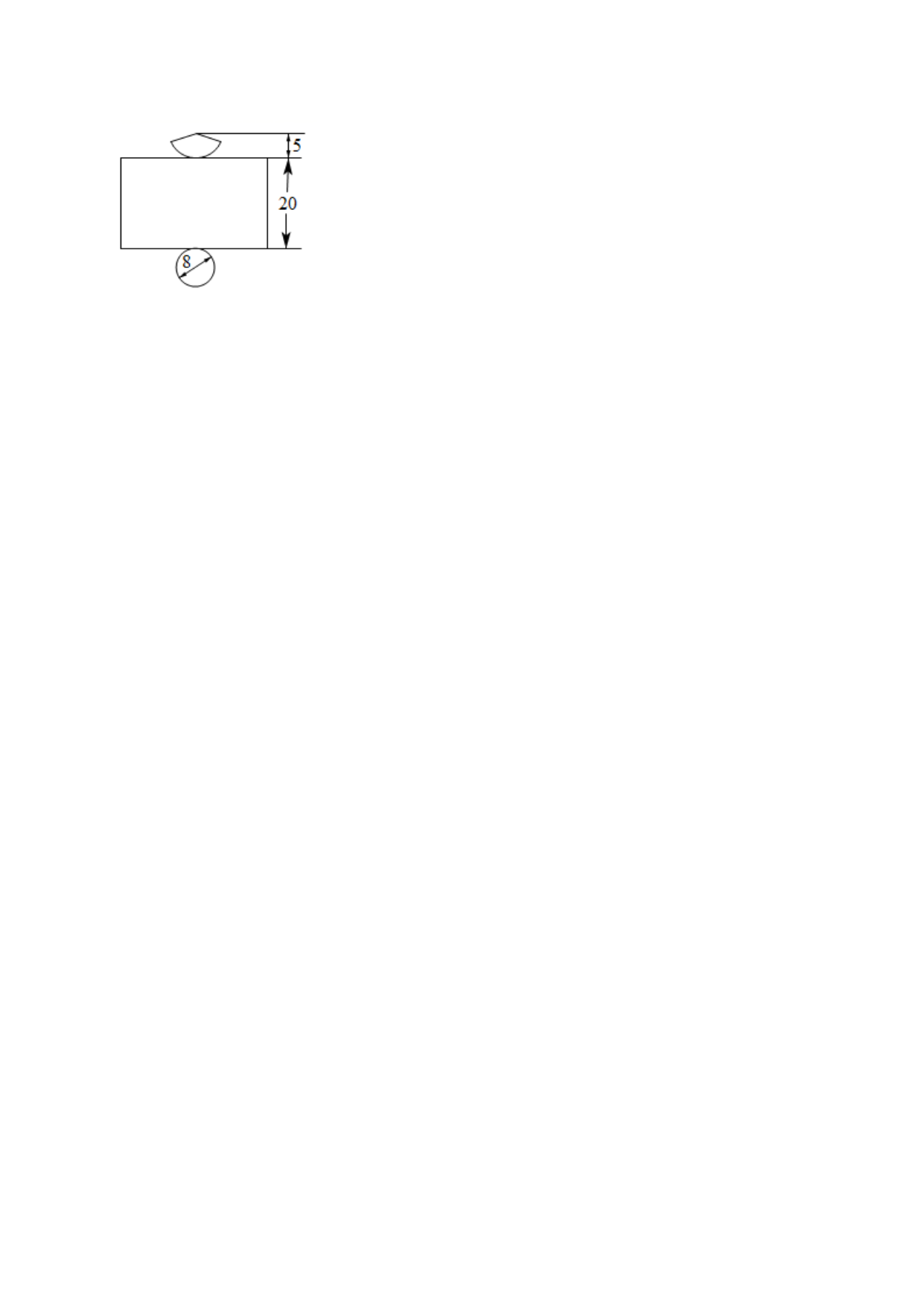

河南郑州桐柏一中数学九年级下册第二十九章投影与视图单元测评考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是由6个同样大小的正方体摆成，将标有“1”的这个正方体去掉，所得几何体（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图改变，主视图改变D．主视图不变，左视图改变2、如图所示的几何体左视图是（）A．B．C．D．3、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（）A．B．C．D．4、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（）．A．2.5mB．2.7mC．3mD．3.6m5、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．6、在平行投影下，矩形的投影不可能是（）A．B．C．D．7、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（）m．A．2B．4C．6D．88、如图，一路灯距地面5.6米，身高1.6米的小方从距离灯的底部（点O）5米的A处，沿OA所在的直线行走到点C时，人影长度增长3米，小方行走的路程AC＝（）A．7.2B．6.6C．5.7D．7.59、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（）个小正方体A．12B．11C．10D．910、如图所示的几何体从左面看到的图形是()A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、一个几何体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个几何体的小正方体的个数为______个．2、如图是某几何体的三视图．已知主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，若矩形的长为3，宽为2，则这个几何体的体积为_________．3、如图是一个几何体的三视图，则这个几何体的表面积为__．4、如图是从正面、左面、上面看到的几何体的形状图，根据图中所示数据求得这个几何体的全面积是________5、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．6、如图，是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则搭成的几何体小立方体的个数最大是________．7、用小立方块搭成的几何体；从正面看到的图形和从上面看到的图形如下图，问搭成这样的几何体最多需要_____个小立方块，最少需要_____个小立方块．8、如图，一个正方体由64块大小相同的小正方体搭成，现从中取走若干个小立方体块，得到一个新的几何体，新几何体与原几何体的三视图（从正面、从左面、从上面看到的所搭几何体的形状图）相同，最多取走___块小立方体块．9、下图是由若干个相同的小正方体组合而成的一个几何体的三视图，则组成这个几何体的小正方体个数是_________．10、如图所示是某种型号的正六角螺母毛坯的三视图，则左视图的面积为_________．三、解答题（5小题，每小题10分，共计50分）1、由7个相同的小立方块搭成的几何体如图所示，（1）请画出从它的正面、上面、左面看到的图形．（2）计算它表面积(棱长为1)，2、如图，是小亮晚上在广场散步的示意图，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯的位置，（1）在小亮由B处沿BO所在的方向行走到达O处的过程中，他在地面上的影子长度的变化情况为．（2）请你在图中画出小亮站立AB处的影子．3、如图，是由一些大小相同的小正方体组合成的简单几何体，根据要求完成下列题目．（1）图中共有个小正方体；（2）请在方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）．4、用小正方体搭成一个几何体，使得从正面看、从上面看该几何体得到的图形如图所示．问：（1）这样的几何体只有一种吗？它最多需要多少个小正
