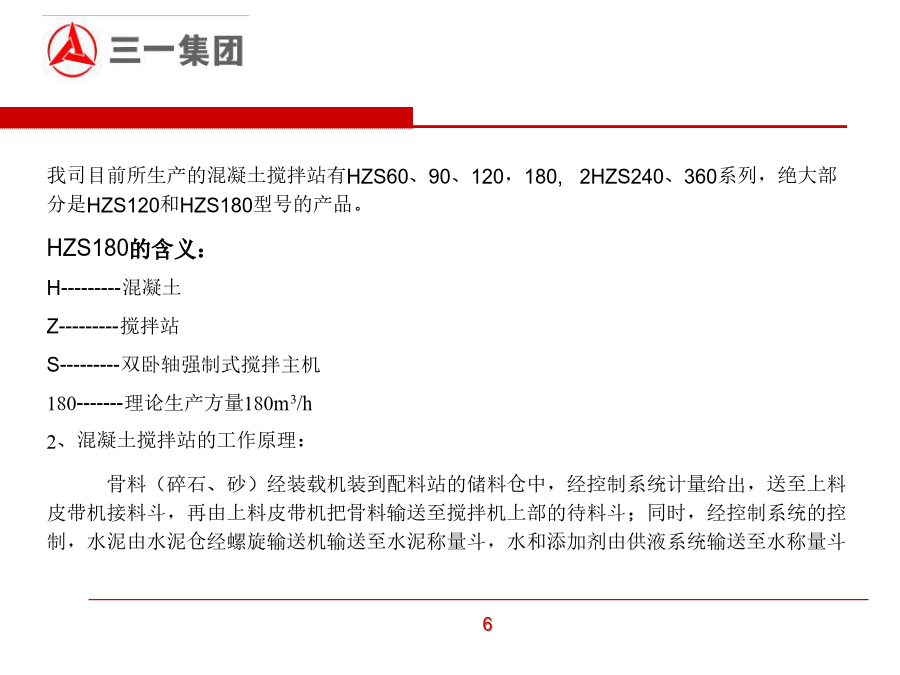

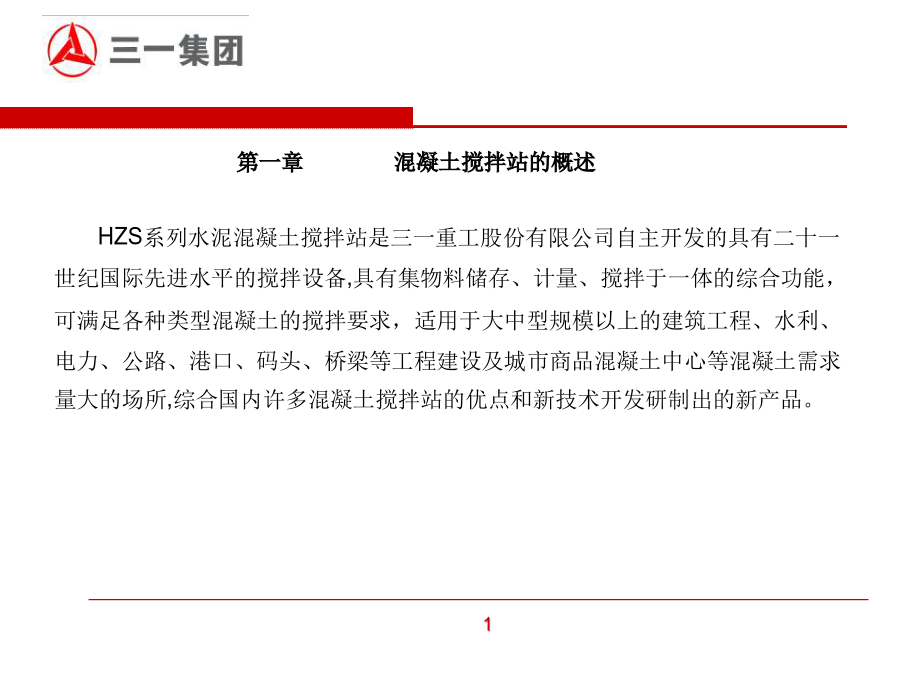

三一重工混凝土搅拌站结构原理及维护保养第一章混凝土搅拌站的概述我司目前所生产的混凝土搅拌站有HZS60、90、120，180,2HZS240、360系列，绝大部分是HZS120和HZS180型号的产品。HZS180的含义：H---------混凝土Z---------搅拌站S---------双卧轴强制式搅拌主机180-------理论生产方量180m3/h2、混凝土搅拌站的工作原理：骨料（碎石、砂）经装载机装到配料站的储料仓中，经控制系统计量给出，送至上料皮带机接料斗，再由上料皮带机把骨料输送至搅拌机上部的待料斗；同时，经控制系统的控制，水泥由水泥仓经螺旋输送机输送至水泥称量斗，水和添加剂由供液系统输送至水称量斗和添加剂称量斗内。物料全部称量好后，按一定的顺序打开待料斗气动门、水泥称量斗气动蝶阀、粉煤灰称量斗气动蝶阀、水称量斗气动蝶阀、添加剂称量斗气动球阀，同时，开启待料斗振机、水泥称量斗振机、粉煤灰称量斗振机、进水管加压泵，使各物料进入搅拌机中，由搅拌机搅拌均匀。搅拌好后经搅拌机出料门通过出料斗进入混凝土输送车完成一个搅拌周期。以上整个过程均由电脑控制自动完成。轴头风压压力表第三节皮带输送机保养情况检查皮带输送机是承担将砂石物料由配料站运送至待料斗及搅拌主机的机构，如果维护保养不到位，将会造成皮带及托辊的过早磨损。减速机驱动电机外壳应无积灰，以免影响散热该图为保养极不到位的情况，张紧滚筒处泥砂堆积很厚4、观察皮带机在运行过程中有无跑偏的现象，如皮带跑偏严重，将会造成皮带边缘与支架相磨擦，易造成皮带边缘撕裂的危险。第四节计量系统保养情况检查第五节气路系统的保养检查气路系统是搅拌站所独有一套功能系统，它主要由空气压缩机、储气罐、气源三联件、电磁阀、气缸等组成，由于是以气压为媒体推动执行部件工作，所以其维护与其它部不一样，具体情况如下：第六节供液系统的保养检查供液系统的维护相对来说要简单一些，其最要注意的就是水泵与外加剂泵的维护：粉罐的操作泵送粉料时应先开启罐顶除尘装置1~2min粉料泵送完毕1~2min后方可关闭罐顶除尘装置。除尘操作盒粉料罐的维护仓顶除尘机的维护仓顶压力安全阀的维护料位计的维护破拱装置的维护仓顶除尘机的维护仓顶除尘机有灰冒出，应及时清理除尘机里的滤芯，对损坏的滤芯更换。每半年把滤芯拆除检查清洗，有破损的及时更换。粉罐仓顶压力安全阀的维护仓顶压力安全阀有灰冒出，应及时清理安全阀及周围的粉料，防止粉料遇雨水结块，使安全阀失效。每半年对安全阀进行一次全面的清理检查。安全阀维护料位计的维护。搅拌站未生产时，应关掉粉料罐电箱的控制电源，避免料位计长时间工作而损坏。料位计一旦损坏应及时更换，在料位计（特别是上料位计）损坏未修复的情况下，一般不能向粉料罐里输送粉料，以免发生安全事故。每半年应把料位计拆出，进行清理，清理料位机旋转刀片上的积料和安装座上的积料。料位计破拱装置的维护。如破拱装置使用的是助流气垫，压力为0.2bar。破拱装置应定期拆除清理。破拱装置(粉罐内有破拱助流气垫)粉料罐的常见故障灌顶出现冒灰压力安全阀失灵粉仓出现冒顶压力安全阀现象：压力安全阀失灵。原因：压力安全阀是关键的安全部件，当仓内压力增加到预设值时，压力安全阀能自动开启卸压。当水泥灰结块，将会卡死弹簧等部件时，将导致压力安全阀失灵。措施：定期和经常性的进行检查和维护。压力安全阀失灵
