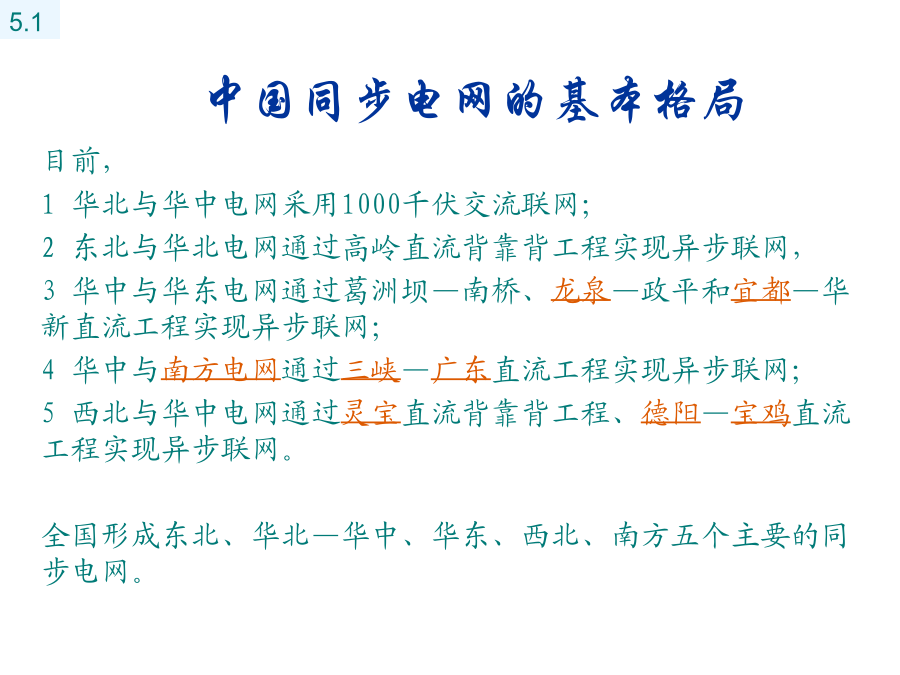

电网规划特高压电网十二五规划2012-03-28国家电网已将《特高压电网“十二五”规划》上报至国家能源局，为制定国家级的《电网“十二五”专项规划》提供参考。根据国家电网的规划，到2015年，将通过特高压交流网架将华北、华东和华中区域电网连接起来，形成“三纵三横”的“三华同步电网”，到2020年建成五纵六横的格局。市场规模超过万亿。智能电网十二五规划智能电网重大科技产业化工程“十二五”专项规划农网改造十二五规划2012年03月27日08:23来源：21世纪网农村电网改造升级“十二五”规划预计将于上半年出台，据透露，“十二五”期间两大电网公司总计投资将超5000亿元通过特高压交流网架将我国华北、华东和华中区域电网联结起来形成的特高压同步电网，称为“三华”同步电网。“三华”同步电网连接北方煤电基地、西南水电基地和华北、华中、华东负荷中心地区，覆盖地理面积约320万平方千米。2015年，全国将形成东北、“三华”、西北、南方四个主要的同步电网。同步电网是指电网中并列运行的发电机以同步功率相互联结、在同一额定频率下运行的电网模式。特高压电网指的是以1000千伏输电网为骨干网架，超高压输电网和高压输电网以及特高压直流输电、高压直流输电和配电网构成的分层分区、结构清晰的现代化大电网。以特高压为最高电压等级构建骨干网架的同步电网称为特高压同步电网。5.1目前，1华北与华中电网采用1000千伏交流联网；2东北与华北电网通过高岭直流背靠背工程实现异步联网，3华中与华东电网通过葛洲坝—南桥、龙泉—政平和宜都—华新直流工程实现异步联网；4华中与南方电网通过三峡—广东直流工程实现异步联网；5西北与华中电网通过灵宝直流背靠背工程、德阳—宝鸡直流工程实现异步联网。全国形成东北、华北—华中、华东、西北、南方五个主要的同步电网。电力流向示意图2020年电网规划的任务及分类1.电网规划的任务及分类2.电网规划的基本要求电网规划设计的一般技术原则3.电网规划问题的特点4.电网规划流程【输电网规划流程图】【配电网规划流程】原始资料的收集准备：用户用电需要、用户电压要求、用户供电可靠性要求、用电负荷分布、变电站站址要求、地区环境要求、现有配电网的改造计划、输电网规划。确定可能的配电规划方案。经济性评价。确定最佳配电规划方案。5.2电网电压等级选择的原则电网电压等级选择的原则电网电压等级选择电网电压等级选择【决策分段】电网规划问题要考虑具体的网络拓扑结构，而由待选路径构成的独立变量又是多样的，故电网规划是一个多维数的规划问题。又考虑到电网规划涉及到的约束条件的复杂性，要构成一个完整的电网规划数学模型是比较困难的。为了避免建模的困难，一般将电网规划问题分为方案形成和方案检验两个阶段。方案形成方案检验【任务】：根据输电容量和输电距离，拟定几个可比的网络方案。【步骤】送电距离的确定。一般是在有关的地形图上量得长度，再乘以曲折系数1.1～1.15（这只是经验数字，具体情况还应具体分析，一般不超过1.4）。送电容量的确定。对待规划电网进行分层分区域的电力电量平衡计算，观察各区电力余缺，从而确定各地区间的送电量。待规划电网的送电距离和送电容量决定后，按送电线路输电能力，结合以往类似工程实例及规划者的经验，即可拟出几个待选的网络连接方式。【网络结构】：无备用网络、有备用网络【无备用网络】：（a）单回路放射式；（b）单回路链式【有备用网络】：（c）双回路放射式；（d）双回路链式；（e）环网；（f）双回路与环网混合型方案形成3【电网规划方案分类】静态电网规划、动态电网规划静态电网规划：只对未来某一负荷水平年的电网接线进行规划，而不考虑接线方案的过渡问题，因而又称为水平年规划。动态电网规划：指规划期较长时，需要将规划期划分为几个水平年并考虑各水平年规划方案的过渡问题。中长期电网规划中应考虑采用动态电网规划。【任务】对已形成的方案进行技术经济分析，其中包括电力系统潮流、调相、调压计算，稳定计算，短路电流计算及技术经济比较等。【潮流计算分析】观察各方案是否满足正常与事故运行方式下送电能力的需要。在正常运行方式下，各线路的潮流一般应接近线路的经济输送容量，各主要变压器（联变）的潮流应小于其额定容量。在网络中任意一条线路故障（包括检修）的情况下，各线路潮流不超过其持续允许的发热容量，各变压器没有长时间过负荷现象，即满足N-1检验原则。【暂态稳定计算】检验各方案在SDJ161-1985《电力系统设计技术规程》中所规定的关于电网结构设计的稳定标准下，电力系统能否保持稳定。以下故障时网络结构必须满足系统稳定运行或正常供电：单回线输电网络中发生单相瞬时接地故障重合成功。同级电压多回
