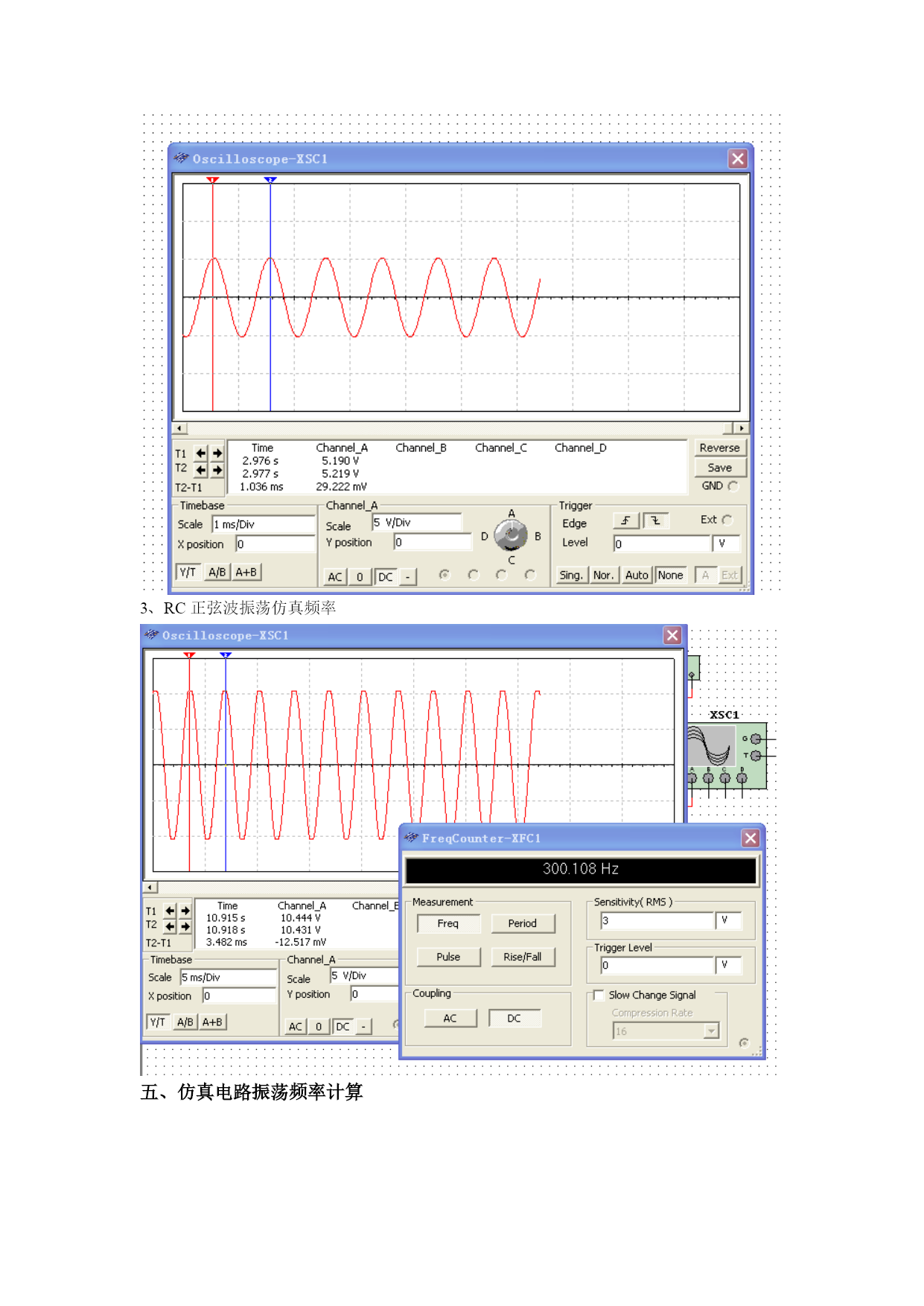

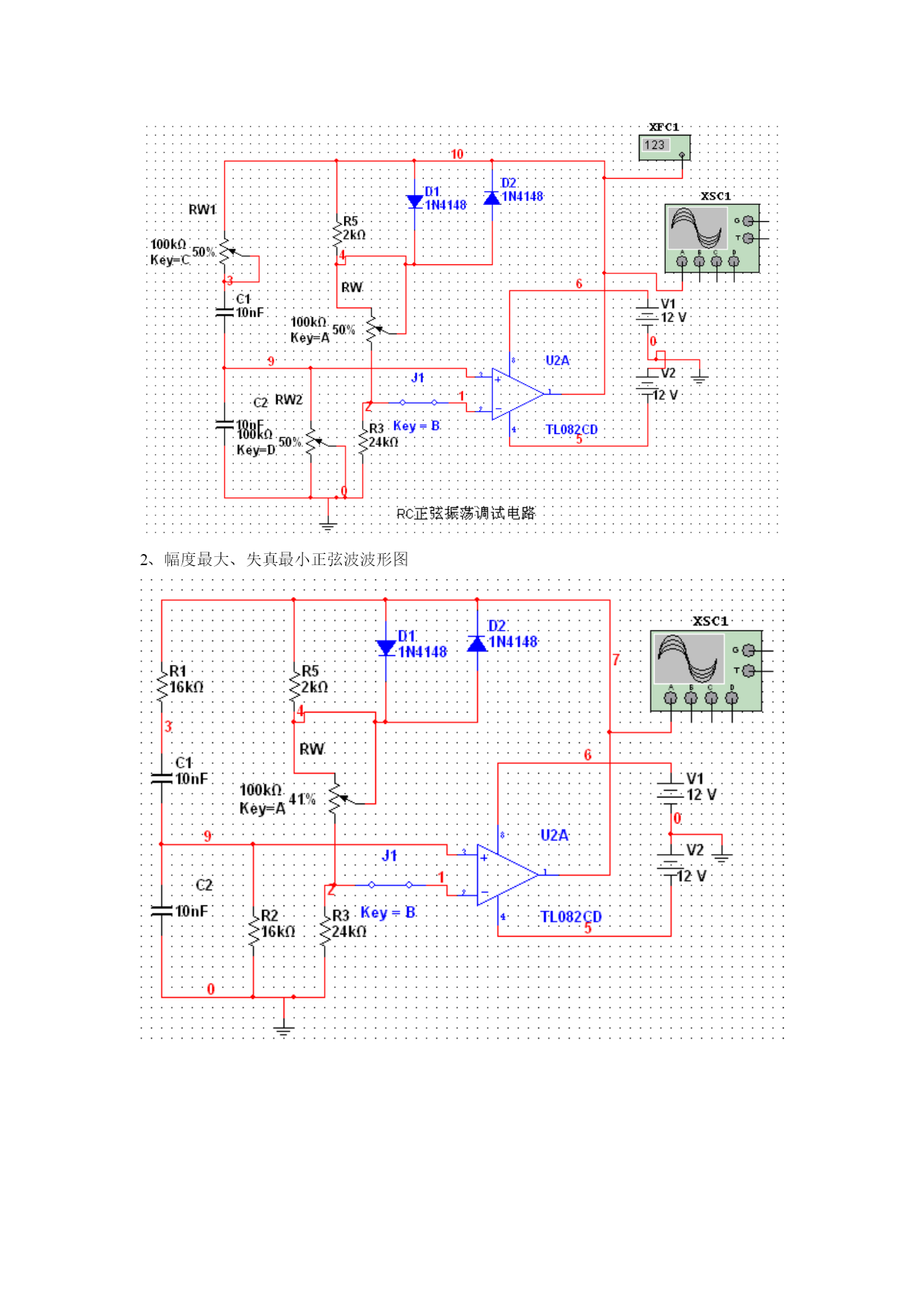

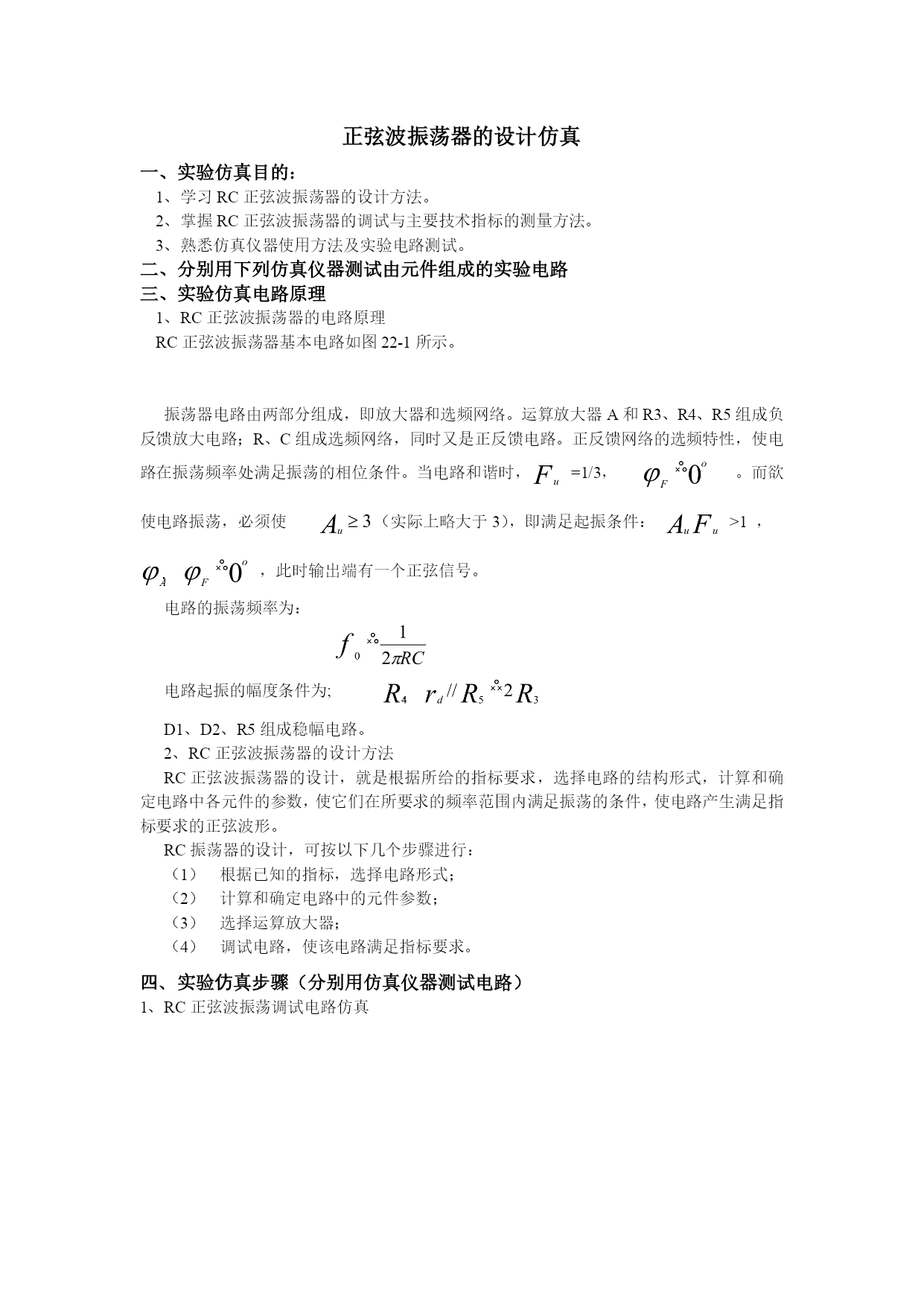

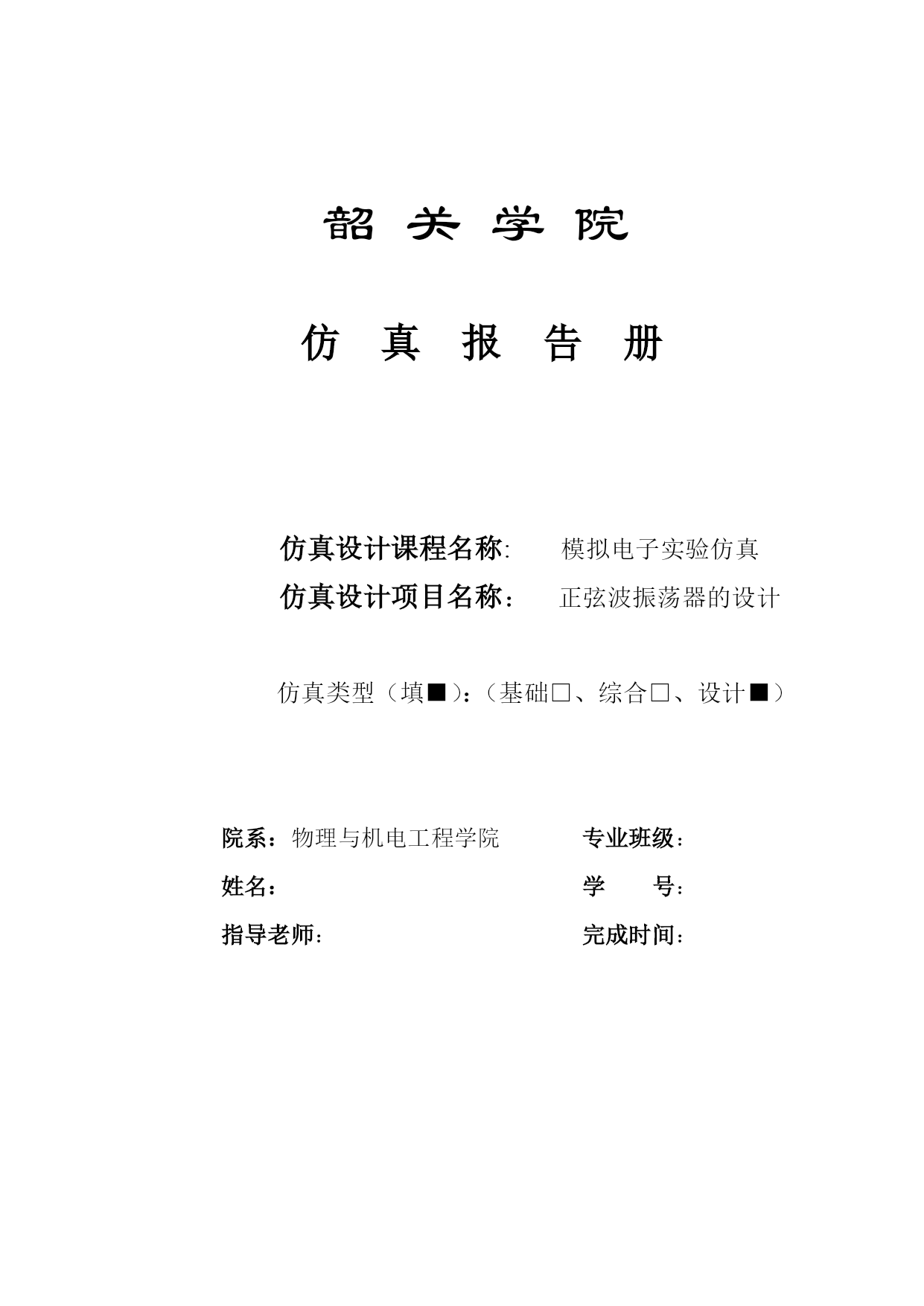

韶关学院仿真报告册仿真设计课程名称:模拟电子实验仿真仿真设计项目名称：正弦波振荡器的设计仿真类型（填■）：（基础□、综合□、设计■）院系：物理与机电工程学院专业班级：姓名：学号：指导老师：完成时间：正弦波振荡器的设计仿真一、实验仿真目的：1、学习RC正弦波振荡器的设计方法。2、掌握RC正弦波振荡器的调试与主要技术指标的测量方法。3、熟悉仿真仪器使用方法及实验电路测试。二、分别用下列仿真仪器测试由元件组成的实验电路三、实验仿真电路原理1、RC正弦波振荡器的电路原理RC正弦波振荡器基本电路如图22-1所示。振荡器电路由两部分组成，即放大器和选频网络。运算放大器A和R3、R4、R5组成负反馈放大电路；R、C组成选频网络，同时又是正反馈电路。正反馈网络的选频特性，使电路在振荡频率处满足振荡的相位条件。当电路和谐时，=1/3，。而欲使电路振荡，必须使（实际上略大于3），即满足起振条件：>1，EQ，此时输出端有一个正弦信号。电路的振荡频率为：电路起振的幅度条件为;D1、D2、R5组成稳幅电路。2、RC正弦波振荡器的设计方法RC正弦波振荡器的设计，就是根据所给的指标要求，选择电路的结构形式，计算和确定电路中各元件的参数，使它们在所要求的频率范围内满足振荡的条件，使电路产生满足指标要求的正弦波形。RC振荡器的设计，可按以下几个步骤进行：根据已知的指标，选择电路形式；计算和确定电路中的元件参数；选择运算放大器；调试电路，使该电路满足指标要求。四、实验仿真步骤（分别用仿真仪器测试电路）1、RC正弦波振荡调试电路仿真2、幅度最大、失真最小正弦波波形图3、RC正弦波振荡仿真频率五、仿真电路振荡频率计算
