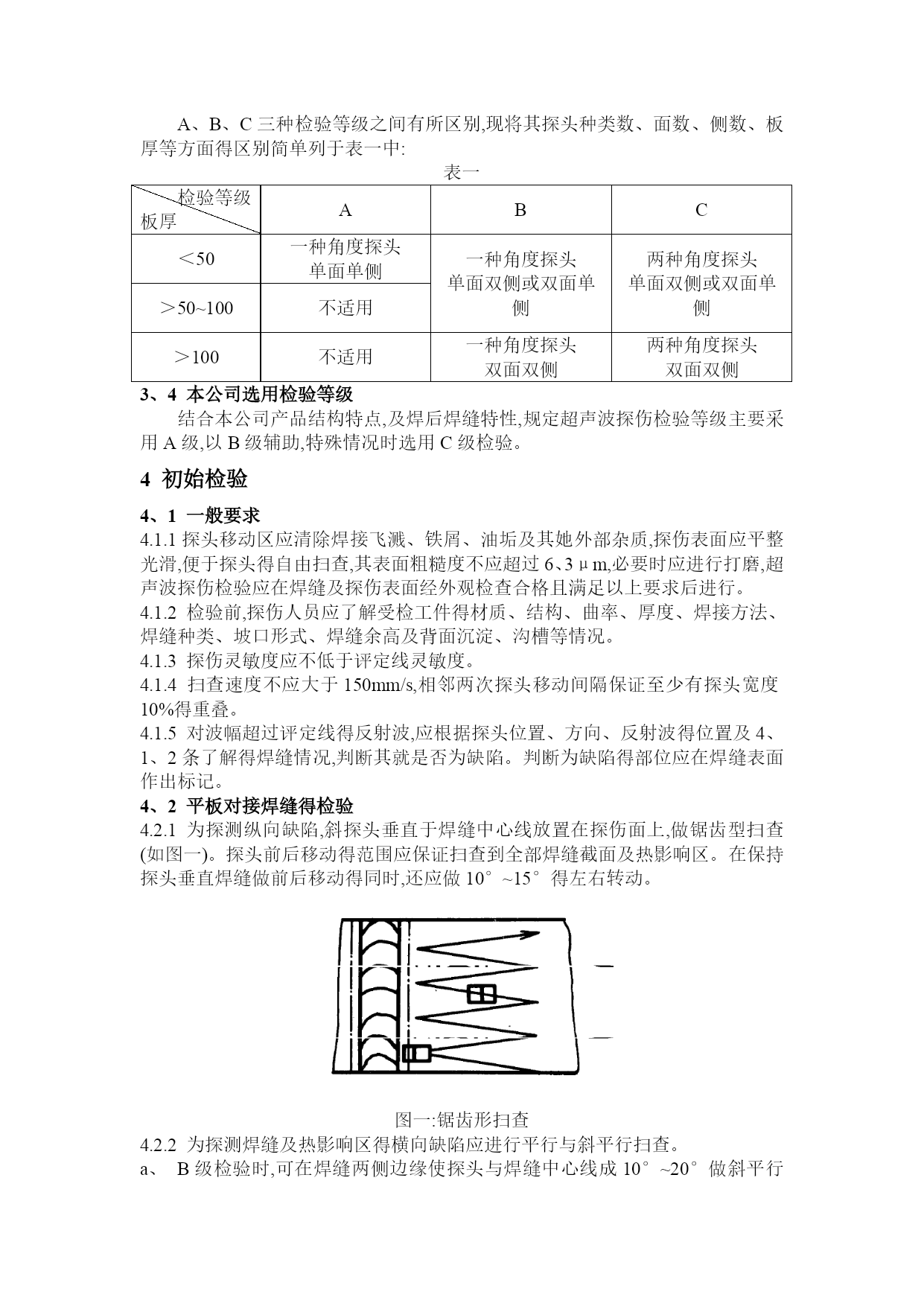

超声波探伤检验标准超声波探伤检验标准1目得为了满足公司发展需要,特制定我公司液压支架超声波探伤件检验标准,提供超声波探伤检验依据,制定超声波探伤结果评定标准。2主要内容及使用范围规定了检验焊缝及热影响区缺陷,确定缺陷位置、尺寸与缺陷评定得一般方法及探伤结果得分级方法,适用于母材不小于8mm得铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波探伤检验,不适用于以下情况焊缝得探伤检验:1)铸钢及奥氏体不锈钢焊缝;2)外径小于159mm得钢管对接焊缝;3)内径小于等于200mm得管座角焊缝;4)外径小于250mm与内外径之比小于80％得纵向焊缝。3检验等级3、1检验等级得分级根据质量要求检验等级分为A、B、C三级,检验得完善程度A级最低,B级一般,C级最高,检验工作得难度系数按A、B、C顺序逐级增高。应按照工件得材质、结构、焊接方法,使用条件及承受载荷得不同,合理地选用检验级别。检验等级应按产品技术条件与有关规定选择或经合同双方协商选定。注:A级难度系数为1,B级为5-6,C级为10-12。3、2检验等级得检验范围A级检验采用一种角度得探头在焊缝得单面单侧进行检验,只对允许扫查到得焊缝截面进行探测。一般不要求作横向缺陷得检验。母材厚度大于50mm时,不得采用A级检验。B级检验原则上采用一种角度探头在焊缝得单面双侧进行检验,对整个焊缝截面进行探测。受几何条件得限制,可在焊缝得双面单侧采用两种角度探头进行探伤。母材厚度大于100mm时,采用双面双侧检验。条件允许时应作横向缺陷得检验。C级检验至少要采用两种角度探头在焊缝得单面双侧进行检验。同时要作两个扫查方向与两种探头角度得横向缺陷检验。母材厚度大于100mm时,采用双面双侧检验。其它附加要求就是:a、对接焊缝余高要磨平,以便探头在焊缝上作平行扫查;b、焊缝两侧斜探头扫查经过得母材部分要用直探头作检查;c、焊缝母材厚度大于等于100mm,窄间隙焊缝母材厚度大于等于40mm时,一般要增加串列式扫查。3、3检验等级得区别A、B、C三种检验等级之间有所区别,现将其探头种类数、面数、侧数、板厚等方面得区别简单列于表一中:表一检验等级板厚ABC＜50一种角度探头单面单侧一种角度探头单面双侧或双面单侧两种角度探头单面双侧或双面单侧＞50~100不适用＞100不适用一种角度探头双面双侧两种角度探头双面双侧3、4本公司选用检验等级结合本公司产品结构特点,及焊后焊缝特性,规定超声波探伤检验等级主要采用A级,以B级辅助,特殊情况时选用C级检验。4初始检验4、1一般要求4.1.1探头移动区应清除焊接飞溅、铁屑、油垢及其她外部杂质,探伤表面应平整光滑,便于探头得自由扫查,其表面粗糙度不应超过6、3μm,必要时应进行打磨,超声波探伤检验应在焊缝及探伤表面经外观检查合格且满足以上要求后进行。4.1.2检验前,探伤人员应了解受检工件得材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余高及背面沉淀、沟槽等情况。4.1.3探伤灵敏度应不低于评定线灵敏度。4.1.4扫查速度不应大于150mm/s,相邻两次探头移动间隔保证至少有探头宽度10%得重叠。4.1.5对波幅超过评定线得反射波,应根据探头位置、方向、反射波得位置及4、1、2条了解得焊缝情况,判断其就是否为缺陷。判断为缺陷得部位应在焊缝表面作出标记。4、2平板对接焊缝得检验4.2.1为探测纵向缺陷,斜探头垂直于焊缝中心线放置在探伤面上,做锯齿型扫查(如图一)。探头前后移动得范围应保证扫查到全部焊缝截面及热影响区。在保持探头垂直焊缝做前后移动得同时,还应做10°~15°得左右转动。图一:锯齿形扫查4.2.2为探测焊缝及热影响区得横向缺陷应进行平行与斜平行扫查。a、B级检验时,可在焊缝两侧边缘使探头与焊缝中心线成10°~20°做斜平行扫查(如图二)图二:斜平行扫查b、C级检验时,可将探头放在焊缝及热影响区上做两个方向得平行扫查(如图三),焊缝母材厚度超过100mm时,应在焊缝得两面做平行扫查或者采用两种角度探头(45°与60°或45°与70°并用)做单面两个方向得平行扫查,亦可用两个45°探头做串列式平行扫查。图三:平行扫查c、对电渣焊缝还应增加与焊缝中心线成45°得斜向扫查。4.2.3为确定缺陷得位置、方向、形状、观察缺陷动态波形或区分缺陷讯号与伪讯号,可采用前后、左右、转角、环绕等四种探头基本扫查方式(如图四)图四:四种基本扫查方法4、3曲面工件对接焊缝得检验4.3.1探伤面为曲面时,应采用4、2条得方法进行检验,C级检验时,受工件几何形状限制,横向缺陷探测无法实施时,应在检验记录中予以注明。4.3.2环缝检验时,对比试块得曲率半径为探伤面曲率半径0、
