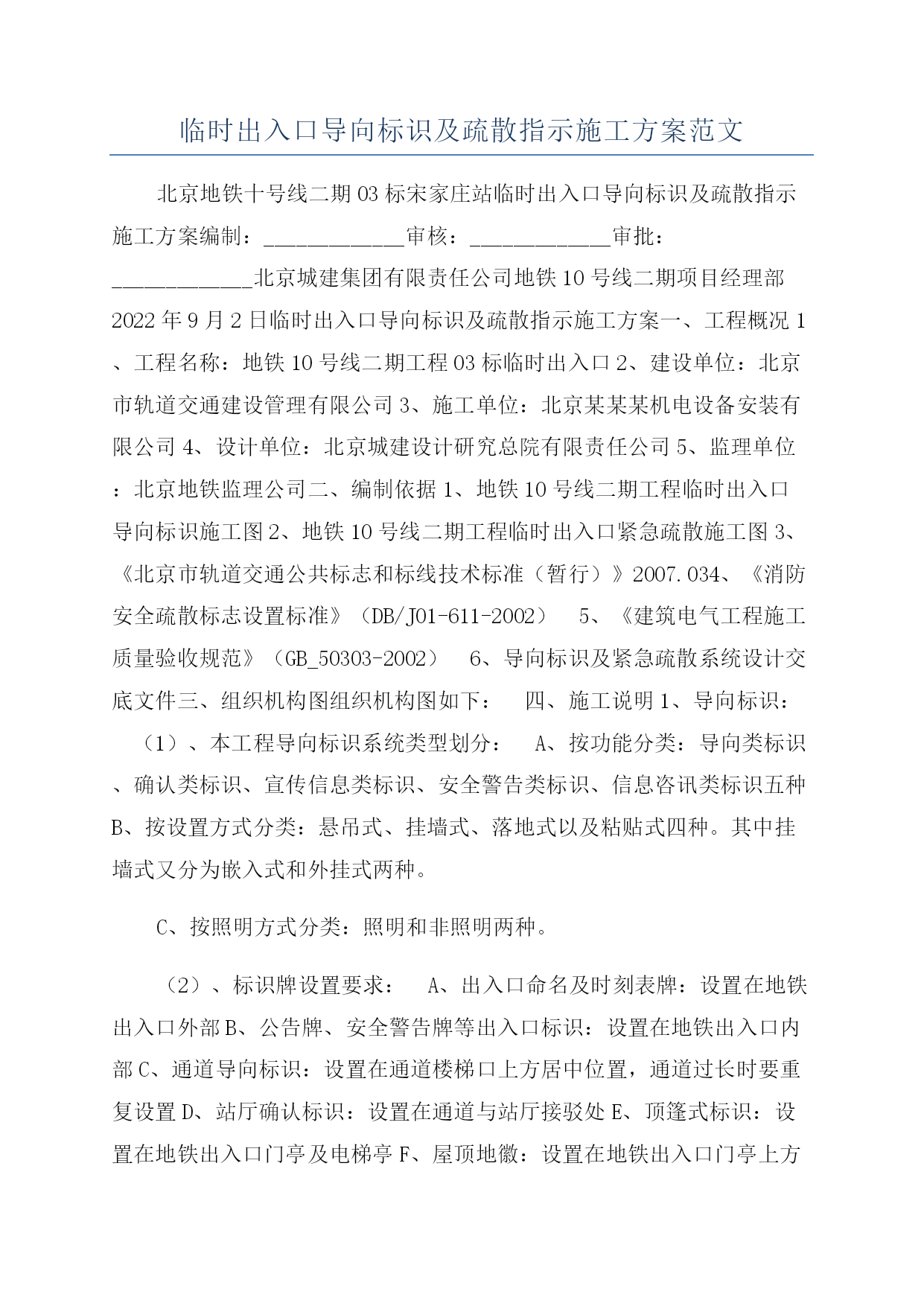

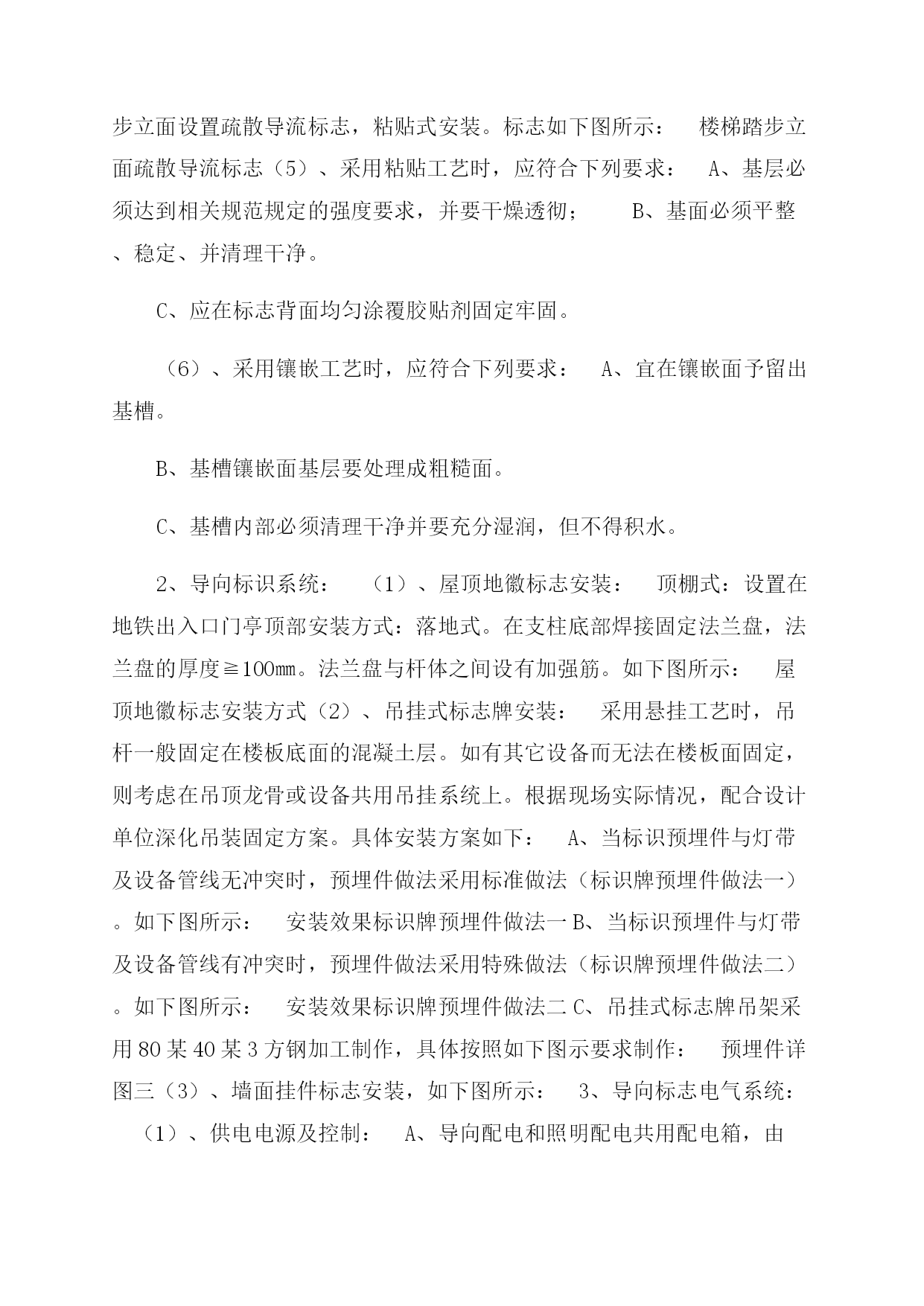

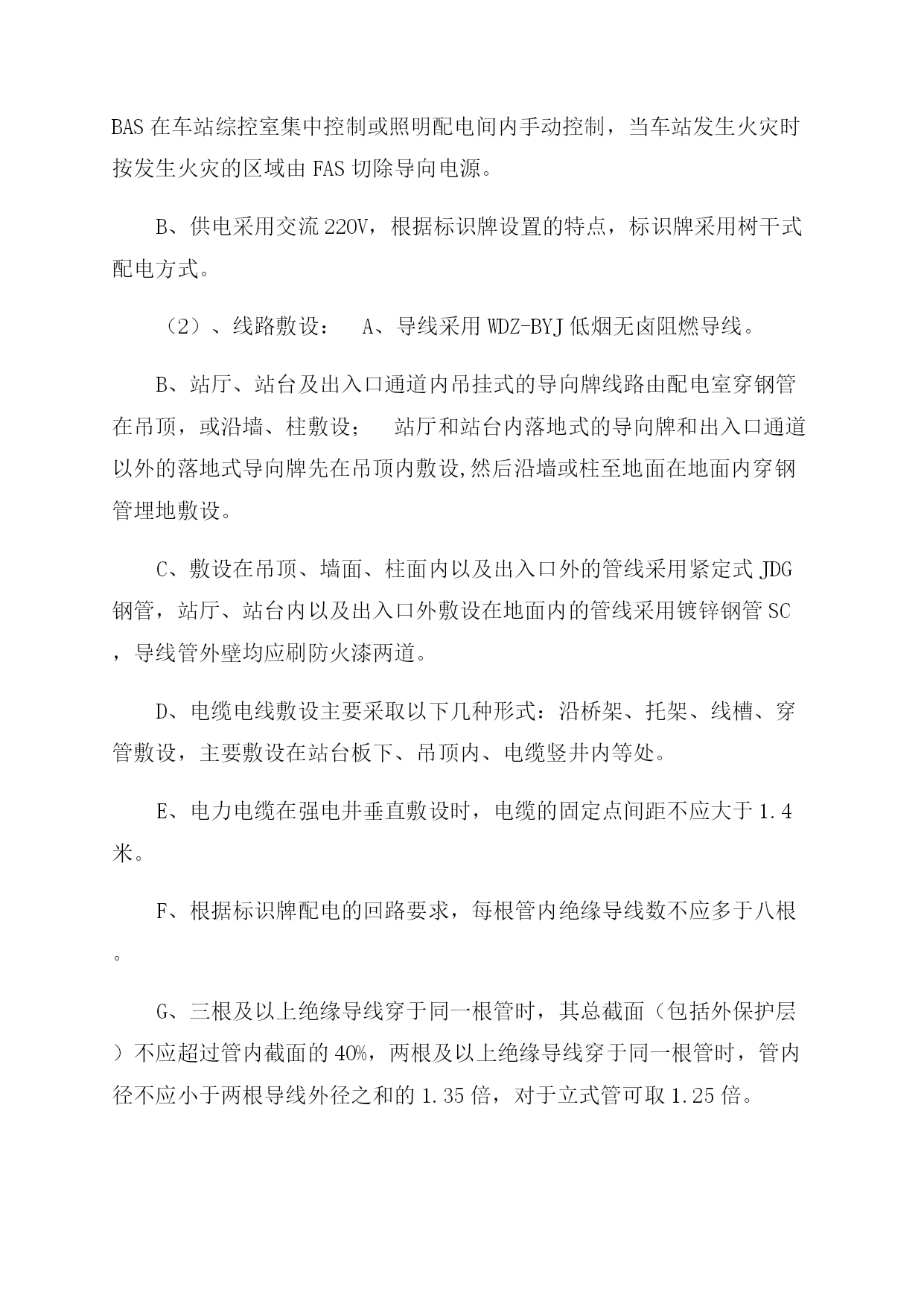

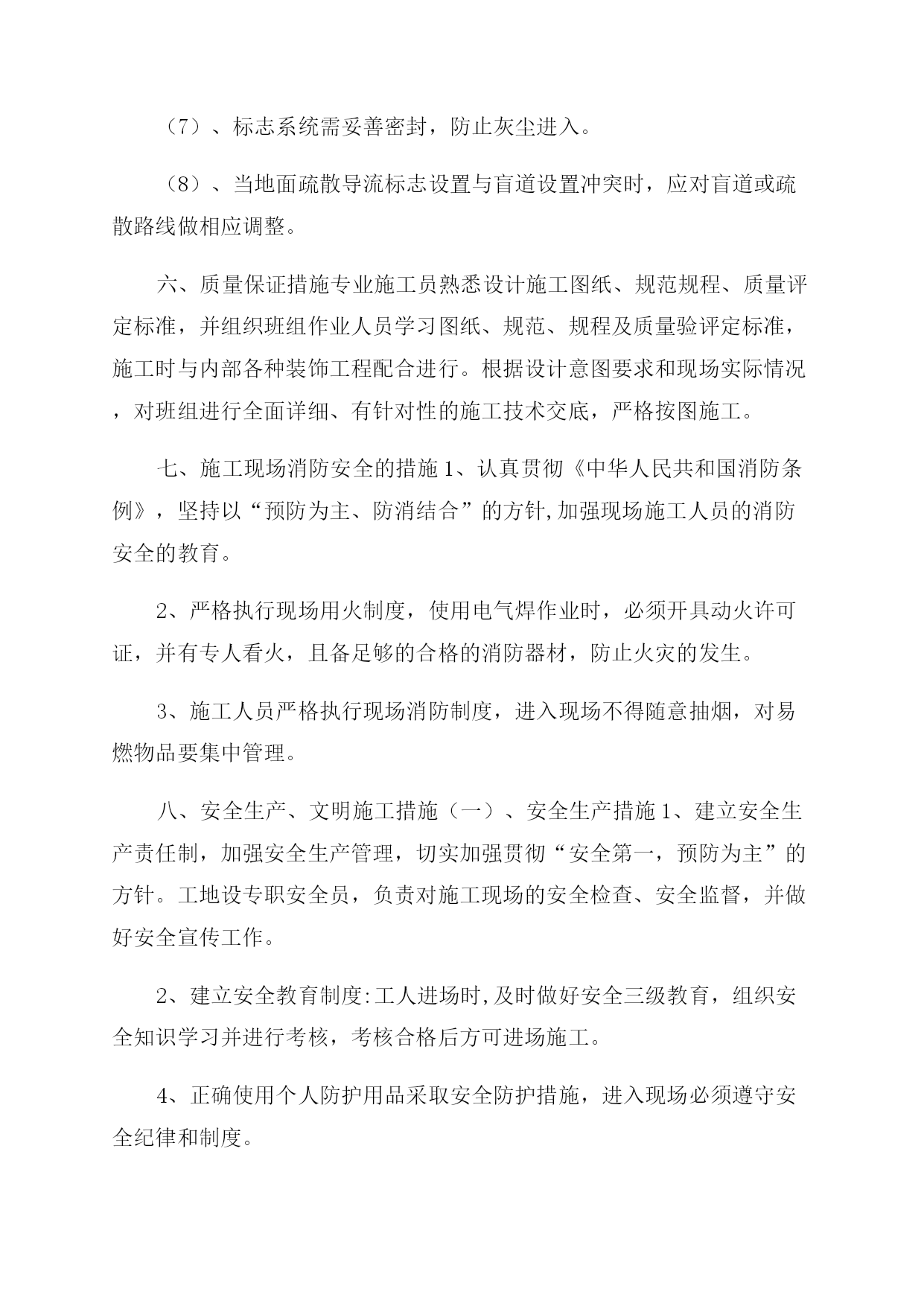

临时出入口导向标识及疏散指示施工方案范文北京地铁十号线二期03标宋家庄站临时出入口导向标识及疏散指示施工方案编制：_____________审核：_____________审批：_____________北京城建集团有限责任公司地铁10号线二期项目经理部2022年9月2日临时出入口导向标识及疏散指示施工方案一、工程概况1、工程名称：地铁10号线二期工程03标临时出入口2、建设单位：北京市轨道交通建设管理有限公司3、施工单位：北京某某某机电设备安装有限公司4、设计单位：北京城建设计研究总院有限责任公司5、监理单位：北京地铁监理公司二、编制依据1、地铁10号线二期工程临时出入口导向标识施工图2、地铁10号线二期工程临时出入口紧急疏散施工图3、《北京市轨道交通公共标志和标线技术标准（暂行）》2007.034、《消防安全疏散标志设置标准》（DB/J01-611-2002）5、《建筑电气工程施工质量验收规范》（GB_50303-2002）6、导向标识及紧急疏散系统设计交底文件三、组织机构图组织机构图如下：四、施工说明1、导向标识：（1）、本工程导向标识系统类型划分：A、按功能分类：导向类标识、确认类标识、宣传信息类标识、安全警告类标识、信息咨讯类标识五种B、按设置方式分类：悬吊式、挂墙式、落地式以及粘贴式四种。其中挂墙式又分为嵌入式和外挂式两种。C、按照明方式分类：照明和非照明两种。（2）、标识牌设置要求：A、出入口命名及时刻表牌：设置在地铁出入口外部B、公告牌、安全警告牌等出入口标识：设置在地铁出入口内部C、通道导向标识：设置在通道楼梯口上方居中位置，通道过长时要重复设置D、站厅确认标识：设置在通道与站厅接驳处E、顶篷式标识：设置在地铁出入口门亭及电梯亭F、屋顶地徽：设置在地铁出入口门亭上方2、紧急疏散标识：（1）、本工程紧急疏散系统类型划分：A、按功能分类：疏散导流标志、疏散指示标志、安全出口标志三种。疏散导流标志——引导人流疏散指示标志——指向最近安全出口。安全出口标志——确定安全通道出入口。B、按安装方式分类：悬挂式、嵌入式、粘贴式三种C、按照明方式分为：电光源型、蓄光自发光型两种（2）、紧急疏散标志设置要求：A、在站厅与出入口通道接驳处及出入口门亭处设置电光源型安全出口标志B、通道地面设置蓄光型疏散导流标志C、通道墙面设置电光源型安全疏散指示标志D、出入口楼梯侧墙面上设置疏散标志牌E、出入口楼梯踏步立面设置疏散导流标志F、站台层楼梯口处及站厅层通道接驳处的安全出口与导向牌整合3、电气系统：本工程导向专业仅对导向标识系统的电气线路施工，紧急疏散系统导向专业提供标志牌及安装，紧急疏散指示的管线敷设由动照专业完成施工。五、施工技术1、紧急疏散指示系统（1）、在站厅与出入口通道接驳处及出入口门亭处设置电光源型安全出口标志，悬挂式安装。其标志牌下边缘距地2.5m。标志如下图所示：电光源型安全出口标志－自带蓄电池（2）、在地面设置蓄光型疏散导流标志，地面嵌入式安装。沿通道中心线或主要疏散路线设置；为了装饰美观、便于施工，地牌原则上设置在地面每块石材中心，原则上标志牌间距不大于1m。标志如下图所示：地面疏散导流标志（3）、在墙面设置电光源型或蓄光自发光型疏散指示标志，在拐弯处墙面根据需要相应增设疏散指示标志，分隔间距设置为9.6m；疏散指示标志上边缘距地面高度不大于1m。楼梯侧墙面上的疏散标志牌，标志牌中心线距地面装饰完成面300mm。标志如下图所示：墙面嵌墙式电光源型疏散标志粘贴式疏散指示（4）、在出入口楼梯踏步立面设置疏散导流标志，粘贴式安装。标志如下图所示：楼梯踏步立面疏散导流标志（5）、采用粘贴工艺时，应符合下列要求：A、基层必须达到相关规范规定的强度要求，并要干燥透彻；B、基面必须平整、稳定、并清理干净。C、应在标志背面均匀涂覆胶贴剂固定牢固。（6）、采用镶嵌工艺时，应符合下列要求：A、宜在镶嵌面予留出基槽。B、基槽镶嵌面基层要处理成粗糙面。C、基槽内部必须清理干净并要充分湿润，但不得积水。2、导向标识系统：（1）、屋顶地徽标志安装：顶棚式：设置在地铁出入口门亭顶部安装方式：落地式。在支柱底部焊接固定法兰盘，法兰盘的厚度≧100㎜。法兰盘与杆体之间设有加强筋。如下图所示：屋顶地徽标志安装方式（2）、吊挂式标志牌安装：采用悬挂工艺时，吊杆一般固定在楼板底面的混凝土层。如有其它设备而无法在楼板面固定，则考虑在吊顶龙骨或设备共用吊挂系统上。根据现场实际情况，配合设计单位深化吊装固定方案。具体安装方案如下：A、当标识预埋件与灯带及设备管线无冲突时，预埋件做法采用标准做法（标识牌预埋件做法一）。如下图所示：安装效果标识牌预埋件做法一B、当标识预埋件与灯带及设备管线有冲突时，预埋件做法采用特殊做法（标识牌预埋件做法二）
