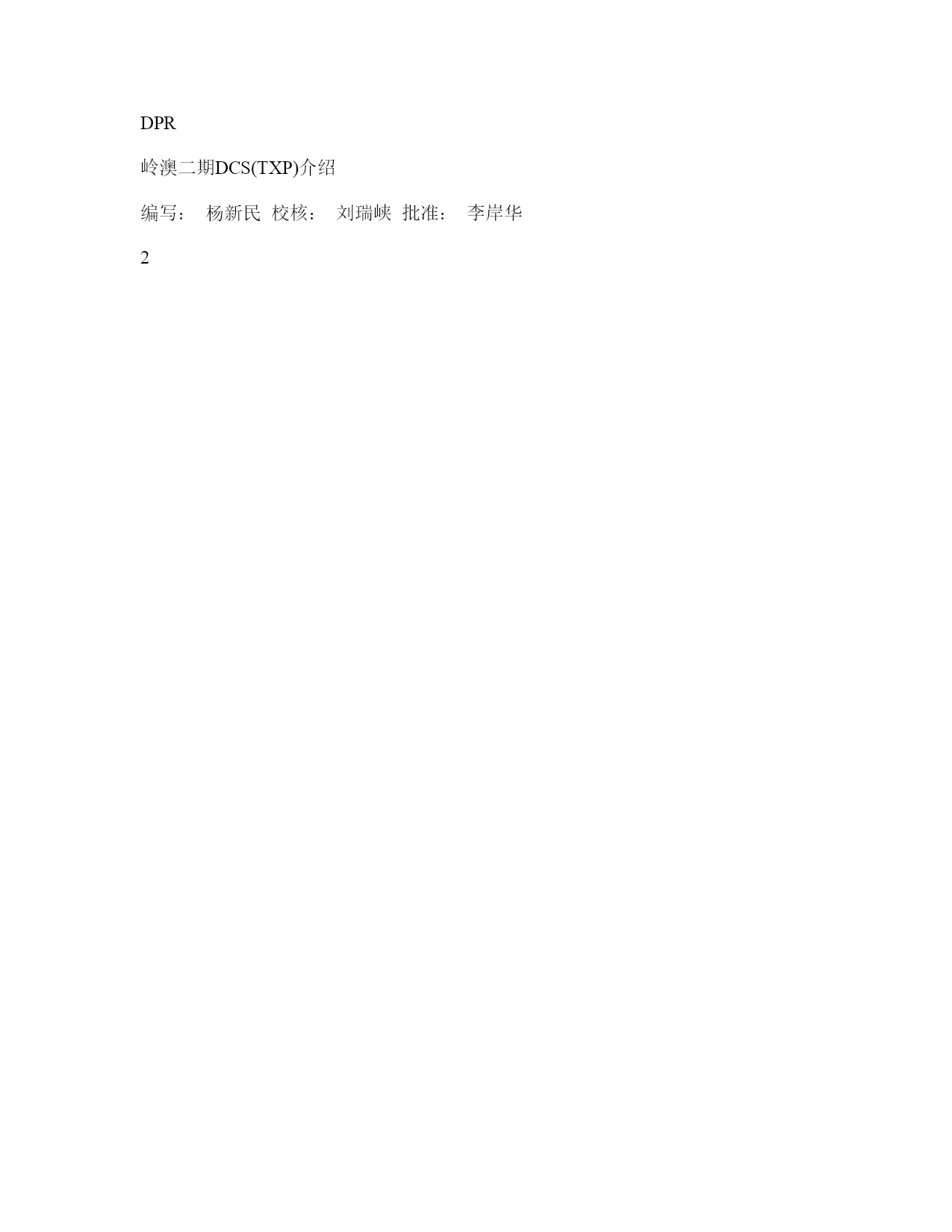

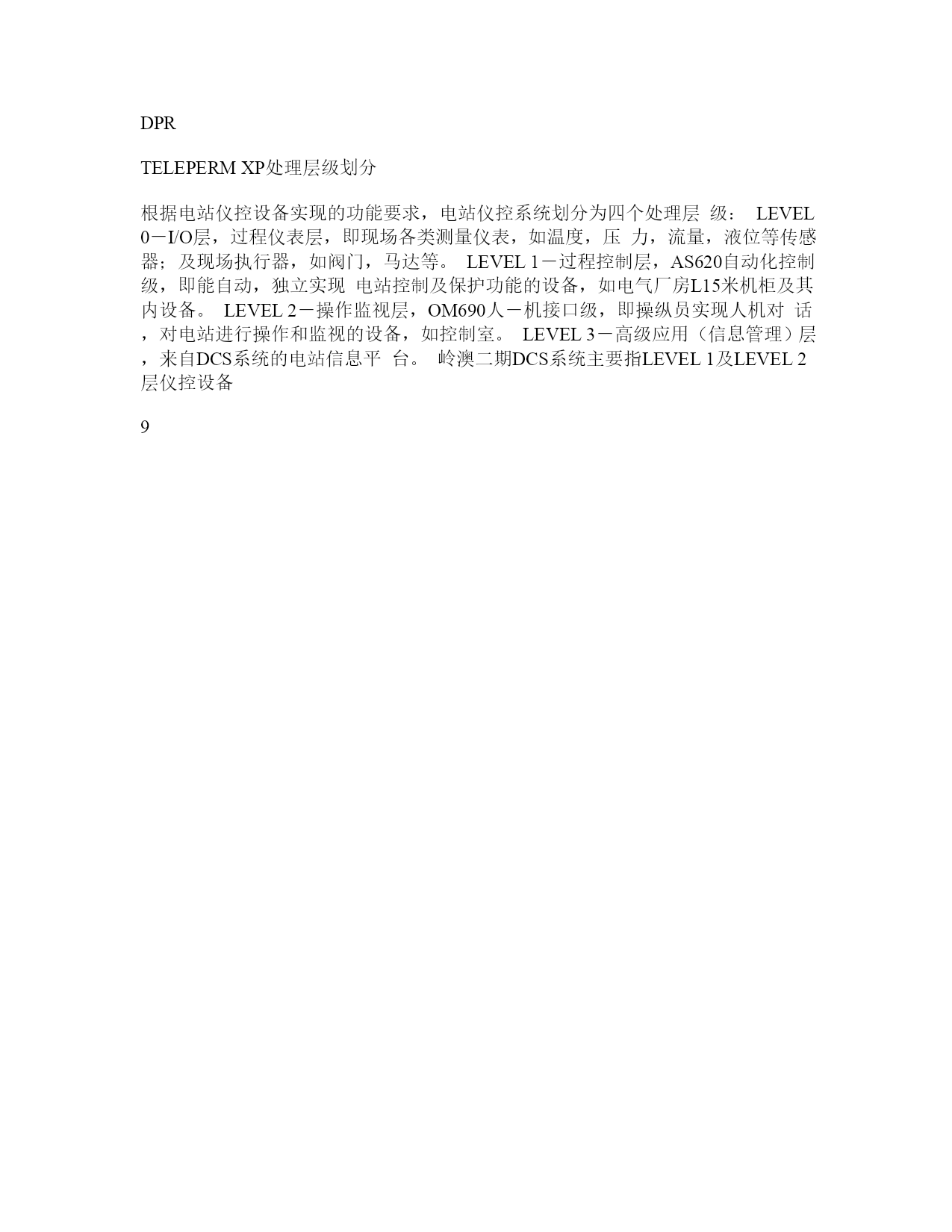

DPR入职培训DPR岭澳二期DCS(TXP)介绍编写：杨新民校核：刘瑞峡批准：李岸华2DPR一，DCS概述1.岭澳二期DCS概述2.西门子DCS释义3.岭澳二期DCS体系结构4.岭澳二期DCS设备安全分级二，TXP系统介绍1.TXP体系结构目录2.TELEPERMXP处理层级划分3.AS620自动化系统4.SIMATICNET总线通讯系统5.OM690系统6.故障诊断系统7.工程设计组态系统8.TXP其他组成部分三，TXP工程设计组态1.ES/AS组态2.ES/OM组态3DPR岭澳二期DCS概述岭澳二期仪表及控制系统采用全数字化DCS技术,即过程控制级分散配置，采用体积小，可靠性高，价格低廉，且易于冗余配置的微型计算机控制级，从而分散风险，提高了可靠性。而状态监视及操作部分高度集中。岭澳二期DCS设备供应商为德国SIEMENS,基于技术,设备及安全的多样性原则,其分为适用于正常仪控系统的TXP系统，如常规岛除汽轮机本体控制系统(汽轮机本体及仪控系统打包由ALSTOM供货)外的常规控制系统及反应堆控制系统(RRC);适用于安全相关仪控系统的TXS系统,如反应堆保护系统(RPS)及反应堆堆芯控制系统(CCS).4DPR西门子DCS释义西门子DCS由TXP及TXS两部分组成TXP－适用于正常仪控系统，由SIEMENS开发的DCS系统TXS－适用于安全相关仪控系统，由SIEMENS开发的DCS系统TELEPERMXP持续性TELEPERMXP标准UNIXX-WindowsTELEPERMXPPLANTTELEPERMXSSAFETY5DPR岭澳二期DCS体系结构6DPR岭澳二期DCS设备安全分级岭澳二期DCS设备分为安全级（1E），安全相关级（SR）及非安全级（NC）三个级别。TXP系统实现安全相关级（SR）及非安全级（NC）功能，TXS系统实现安全级（1E）功能。7DPRTXP体系结构8DPRTELEPERMXP处理层级划分根据电站仪控设备实现的功能要求，电站仪控系统划分为四个处理层级：LEVEL0－I/O层，过程仪表层，即现场各类测量仪表，如温度，压力，流量，液位等传感器；及现场执行器，如阀门，马达等。LEVEL1－过程控制层，AS620自动化控制级，即能自动，独立实现电站控制及保护功能的设备，如电气厂房L15米机柜及其内设备。LEVEL2－操作监视层，OM690人－机接口级，即操纵员实现人机对话，对电站进行操作和监视的设备，如控制室。LEVEL3－高级应用（信息管理）层，来自DCS系统的电站信息平台。岭澳二期DCS系统主要指LEVEL1及LEVEL2层仪控设备9DPRAS620自动化系统AS620(AUTOMATIONSYSTEM)自动化系统根据预先组态并定义的控制规律，自动执行测量数据采集，及开环及闭环控制功能，传递结果命令到执行设备，其保护功能在电站故障状态下，自动采取措施，回避风险，保护电站，并把电站带入安全，可控状态。特点：1，可冗余配置的高可靠性。2，高性能的I/O模块。3，内部集成的，确保快速和详细的故障分析功能。10DPRAS620自动化系统AS620类型：共有三种类型AS620B－基本型，用于执行电站普通或常规自动控制及保护任务。AS620F－失效安全型，适用于有较高安全可靠要求的保护任务。AS620T－适用于汽轮机仪控的快速，闭环控制型。岭澳二期仅采用AS620B11DPRAS620自动化系统AS620B组成：AP－中央处理器模块执行中央开环及闭环控制功能及保护监视逻辑运算，数据信息通过通讯处理器模块（CP1430)传递至电厂总线，供OM690,DS670及其他AP进一步处理。AP硬件是基于SIMATICS5可编程控制器基础上的功能强大的CPU948/CPU948R(最新版本为基于SIMATICS7可编程控制器基础上的CPU417-4H,系统名称也由TXP更新为T2000)),系统软件和用户程序运行在AP内。12DPRAS620自动化系统AP机架结构图：13DPRAS620自动化系统I/O模块：共有两种类型：FUM－FUNCTIONMODULESIM－SIGNALMODULE（二期未采用）功能FUM配置方式尺寸价格高有处理器（控中央机柜配置，通过机柜总线与双U制功能可选择AP连接AP或FUM执行）I/O可灵活就地配置，通过现场总线单U与AP连接SIM低14DPRAS620自动化系统FUM模块主要类型：功能描述驱动控制模件功能模件FUM210ESGFUM210-GB性能可以控制和监视8
