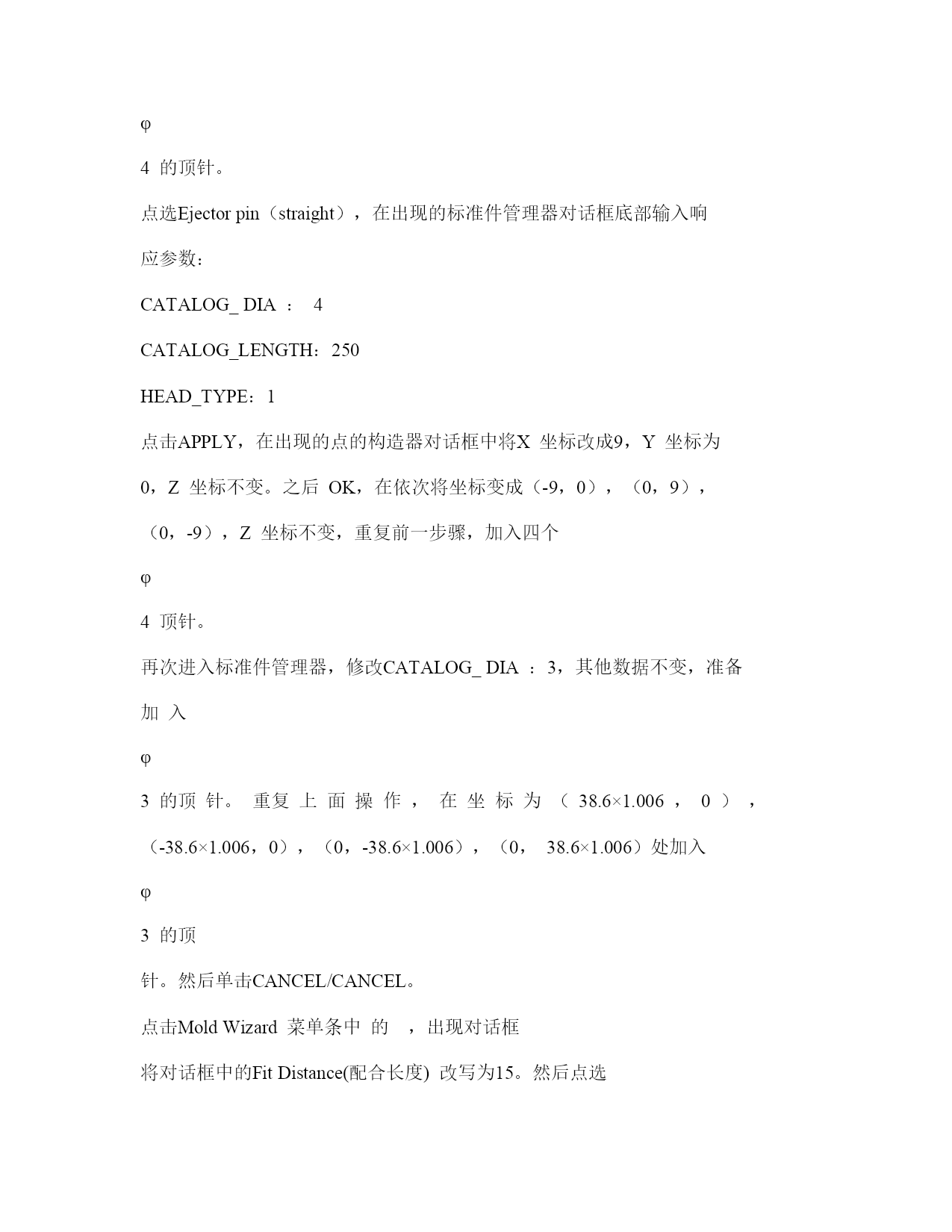

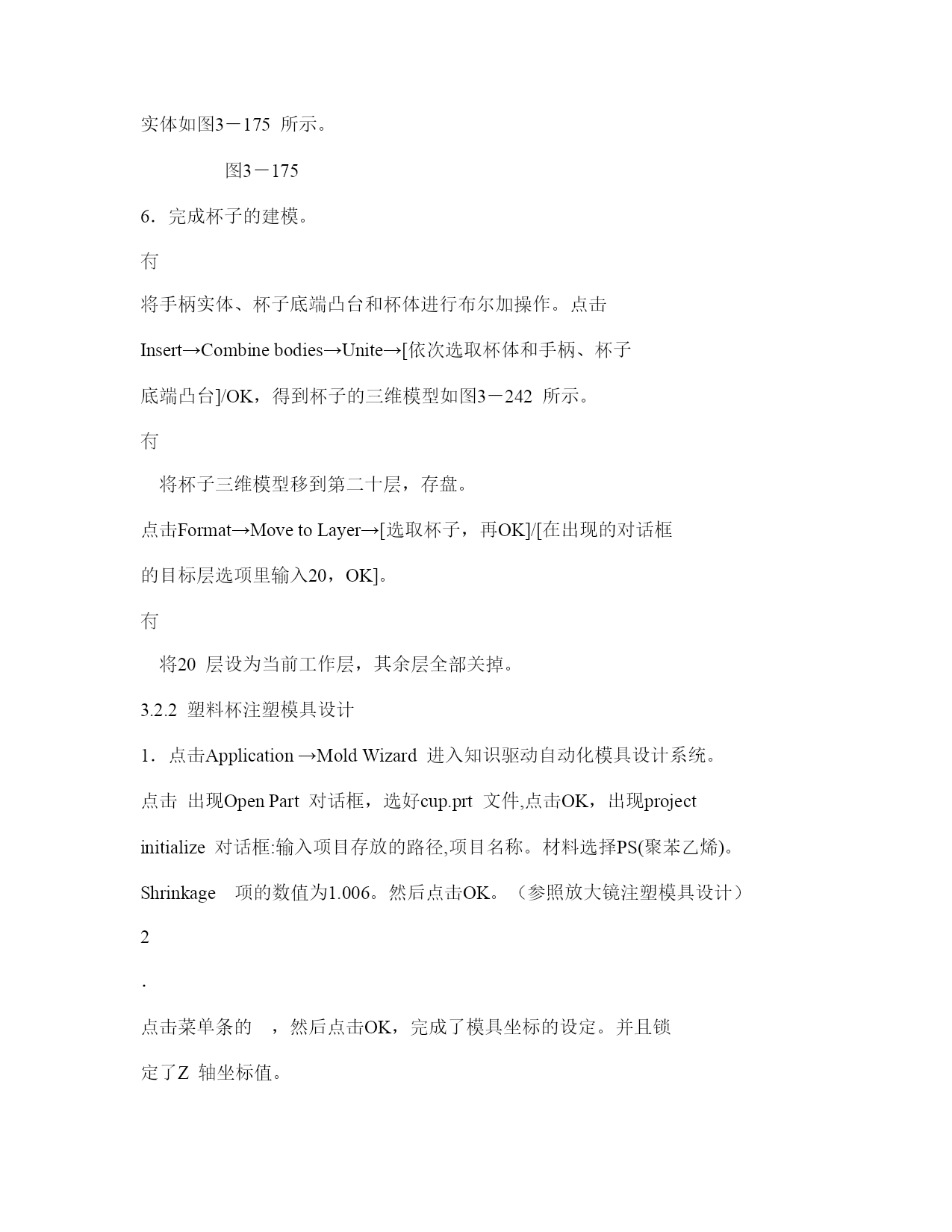

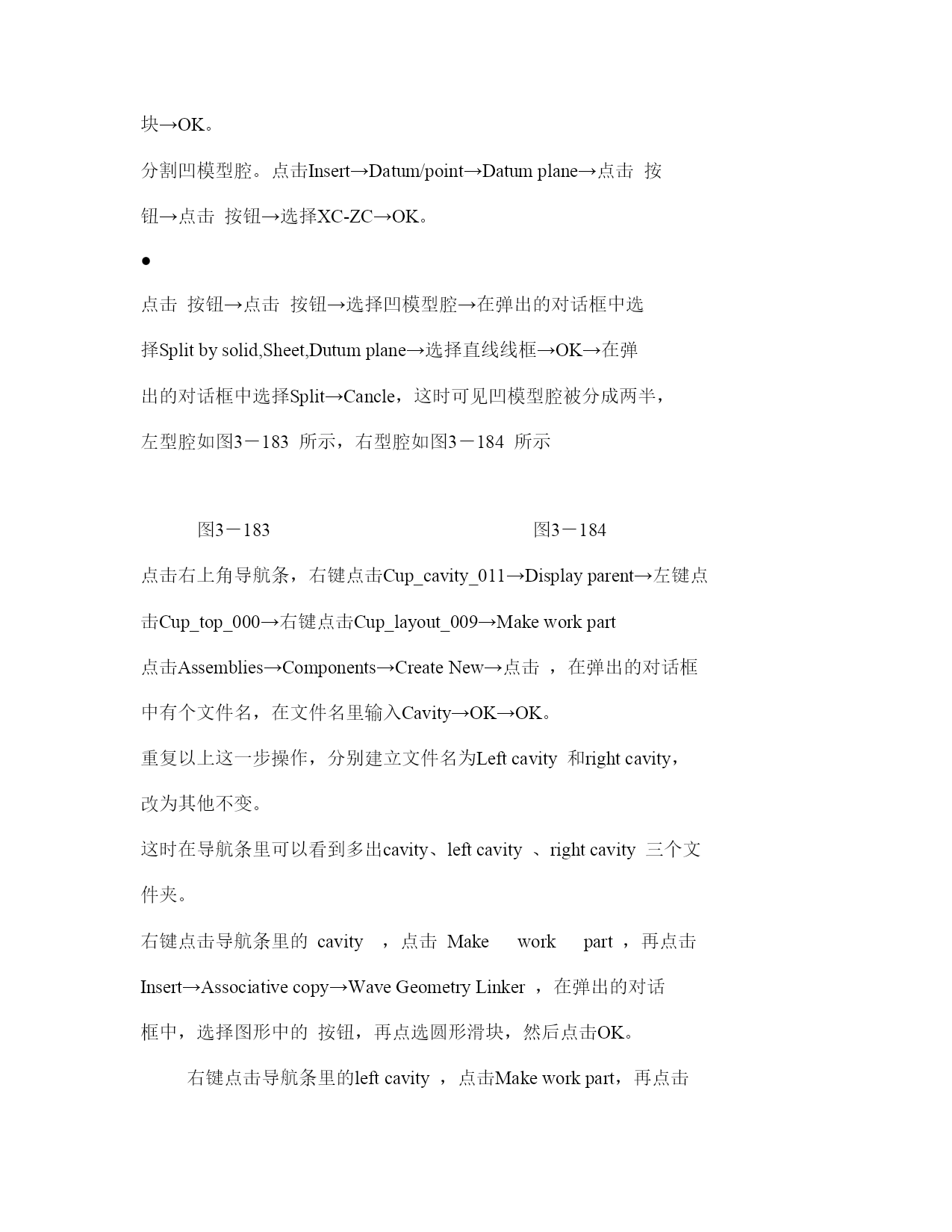

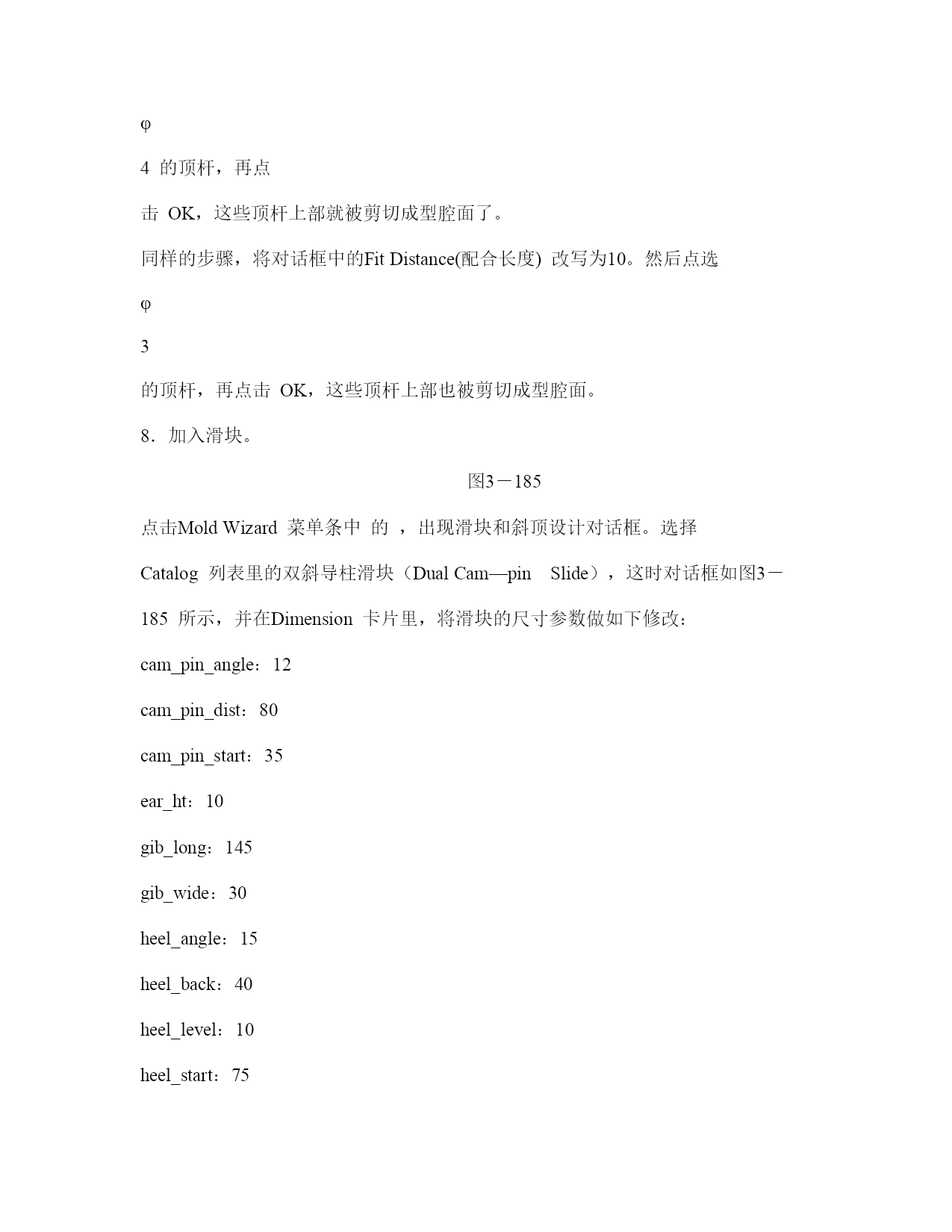

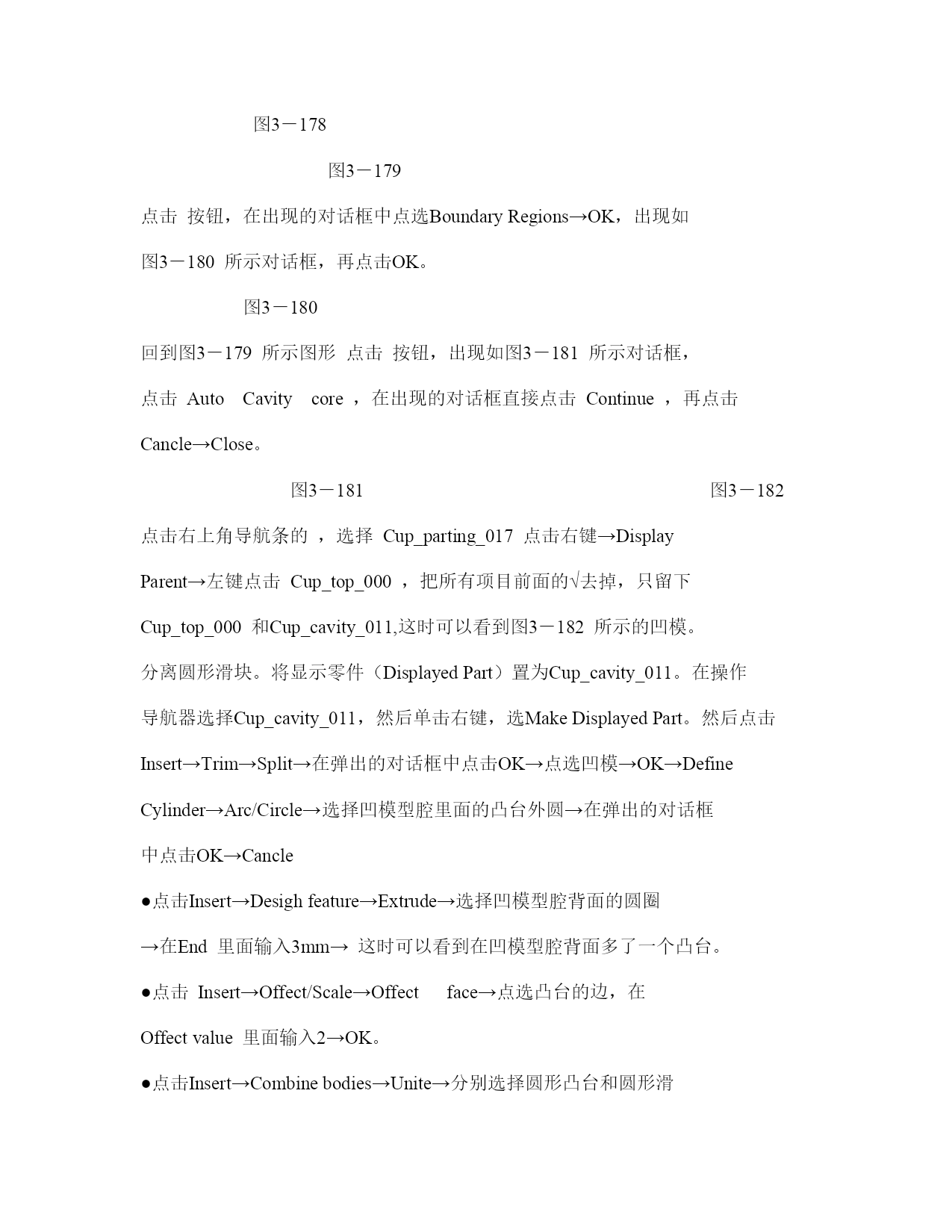

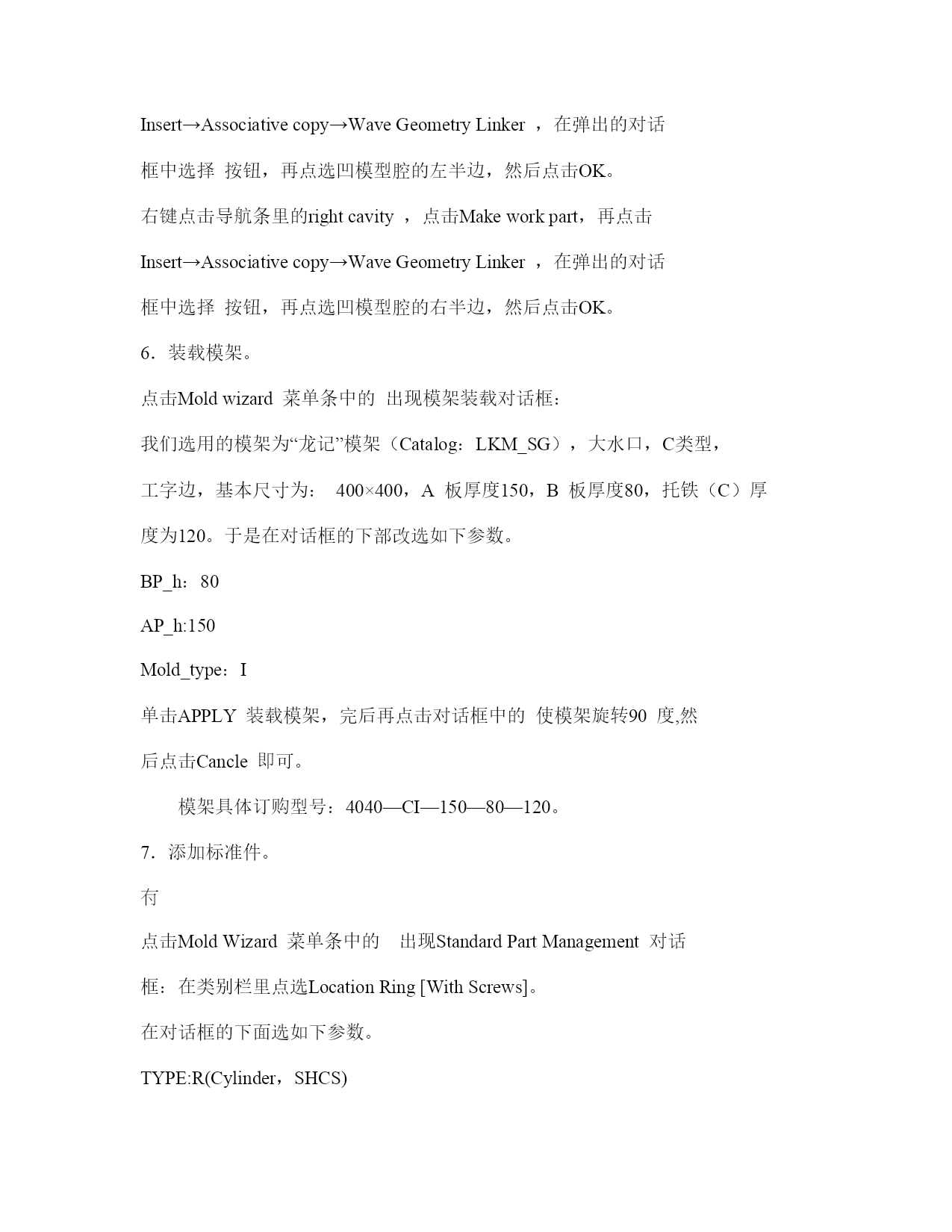

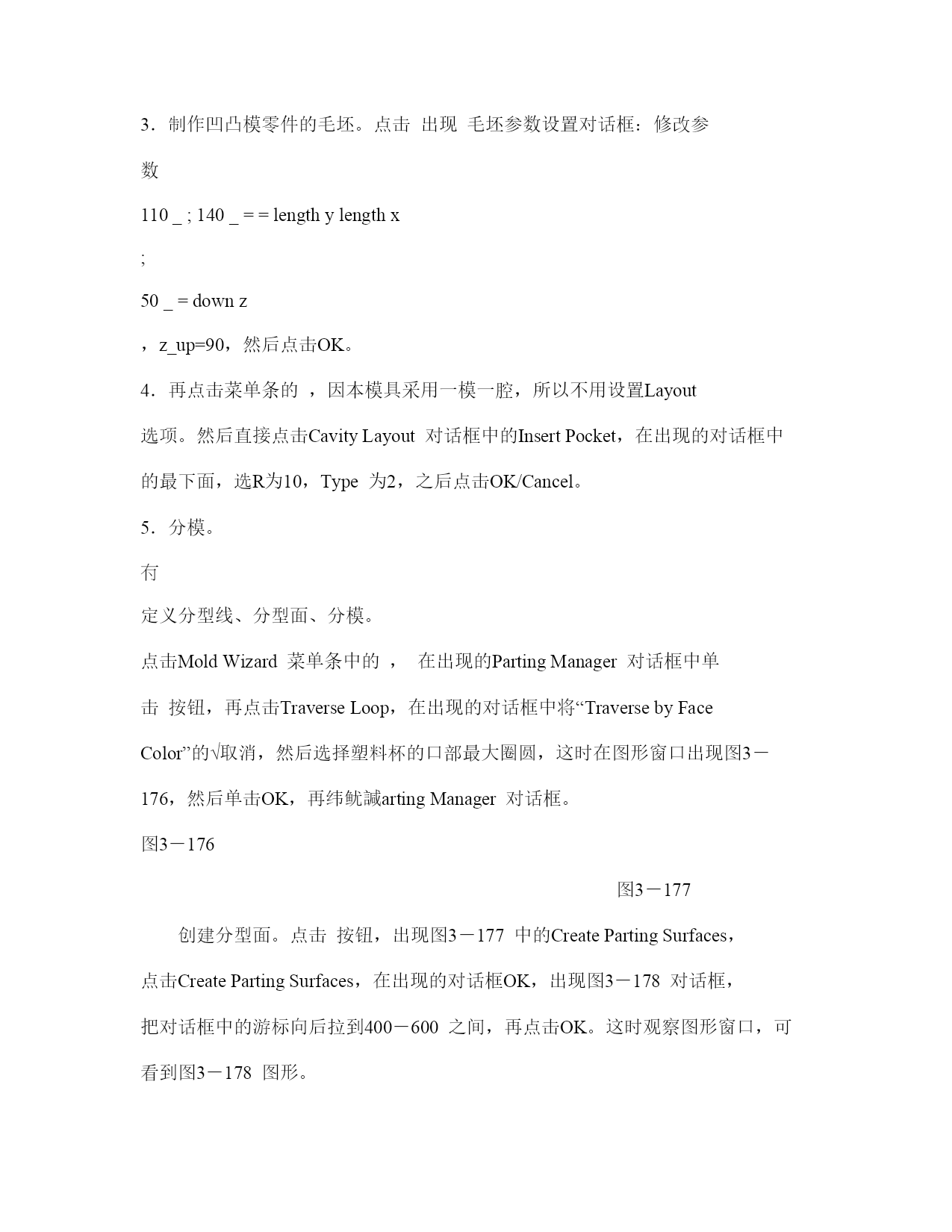

3.2塑料杯注塑模具设计3.2.1绘制塑料杯三维图塑料杯二维图如图3－166所示。图3－1661．打开UG点击New，输入文件名，并将Units设置为millimeters，建立一个新文件cup,然后点击Applicationg→Modeling，打开建模模块。2．建立塑料杯体截面平面图点击Insert→Sketch进入草图，点击对话框中选择，然后点击，绘制如图3－167所示图形。先大概绘制出图形的形状，再绘制好以后再进行如图的标注和约束，待完全约束后点击退出草图。图3－167图3－1683．建立塑料杯手柄截面平面图再点击Insert→Sketch进入草图，在对话框中选择，在弹出的对话框中点击YES，，然后点击，绘制如图3－168所示图形。4．建立塑料杯体。用Revolove命令构造塑料杯主体实心结构。点击Insert→Designfeature→Revolve→[选择杯体截面图所有曲线]→OK→[选择AxisandAngle选项]→→OK→[在出现的对话框里将第二项Endangle=360]然后OK→cancel。得到实心体如图3－169所示。抽壳得到厚为3mm的薄体杯子。点击Insert→Offset/Scale→Hollow→[选择杯体顶面，并将DefaultThickness选项设为3]/OK/OK。抽壳后的图形如图3－170所示。拉杯子底端凸台。点击Insert→Desighfeature→Extrude→[选取杯子底面的圆]→点击→在弹出的对话框中输入如图3-171所示的参数→OK，得到的实体如图3－172所示。图3－169图3－170图3－171图3－1725．建立手柄实体。点击Insert→Desighfeature→Extrude→选择杯子手柄的线段→点击→在弹出的对话框中输入如图3－173所示的参数→OK得到的实体如图3－174所示。图3－173图3－174●延长杯子手柄。点击Insert→Offect/Scale→Offectface→点选手柄两头的平面→在对话框的OffectValue中输入2→OK●杯子手柄倒角。点击Insert→Detailfeature→EdgeBlend→点选手柄的四条直角边→在对话框Set1R中输入1→得到的实体如图3－175所示。图3－1756．完成杯子的建模。将手柄实体、杯子底端凸台和杯体进行布尔加操作。点击Insert→Combinebodies→Unite→[依次选取杯体和手柄、杯子底端凸台]/OK，得到杯子的三维模型如图3－242所示。将杯子三维模型移到第二十层，存盘。点击Format→MovetoLayer→[选取杯子，再OK]/[在出现的对话框的目标层选项里输入20，OK]。将20层设为当前工作层，其余层全部关掉。3.2.2塑料杯注塑模具设计1．点击Application→MoldWizard进入知识驱动自动化模具设计系统。点击出现OpenPart对话框，选好cup.prt文件,点击OK，出现projectinitialize对话框:输入项目存放的路径,项目名称。材料选择PS(聚苯乙烯)。Shrinkage项的数值为1.006。然后点击OK。（参照放大镜注塑模具设计）2．点击菜单条的，然后点击OK，完成了模具坐标的设定。并且锁定了Z轴坐标值。3．制作凹凸模零件的毛坯。点击出现毛坯参数设置对话框：修改参数110_;140_==lengthylengthx;50_=downz，z_up=90，然后点击OK。4．再点击菜单条的，因本模具采用一模一腔，所以不用设置Layout选项。然后直接点击CavityLayout对话框中的InsertPocket，在出现的对话框中的最下面，选R为10，Type为2，之后点击OK/Cancel。5．分模。定义分型线、分型面、分模。点击MoldWizard菜单条中的，在出现的PartingManager对话框中单击按钮，再点击TraverseLoop，在出现的对话框中将“TraversebyFaceColor”的√取消，然后选择塑料杯的口部最大圈圆，这时在图形窗口出现图3－176，然后单击OK，再纬鱿諴artingManager对话框。图3－176图3－177创建分型面。点击按钮，出现图3－177中的CreatePartingSurfaces，点击CreatePartingSurfaces
