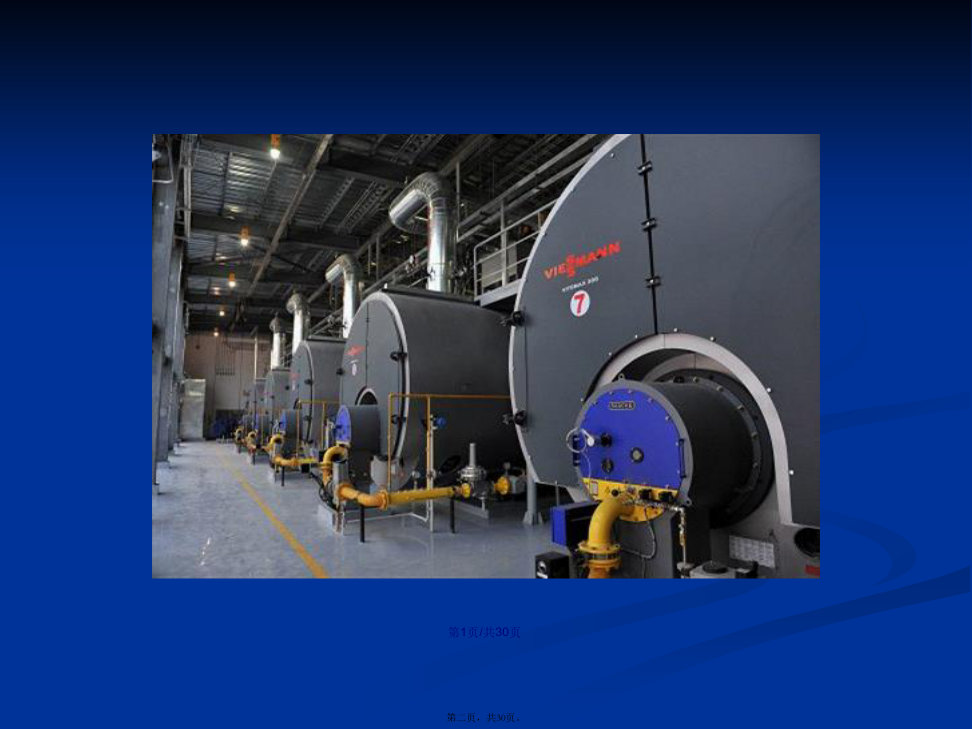

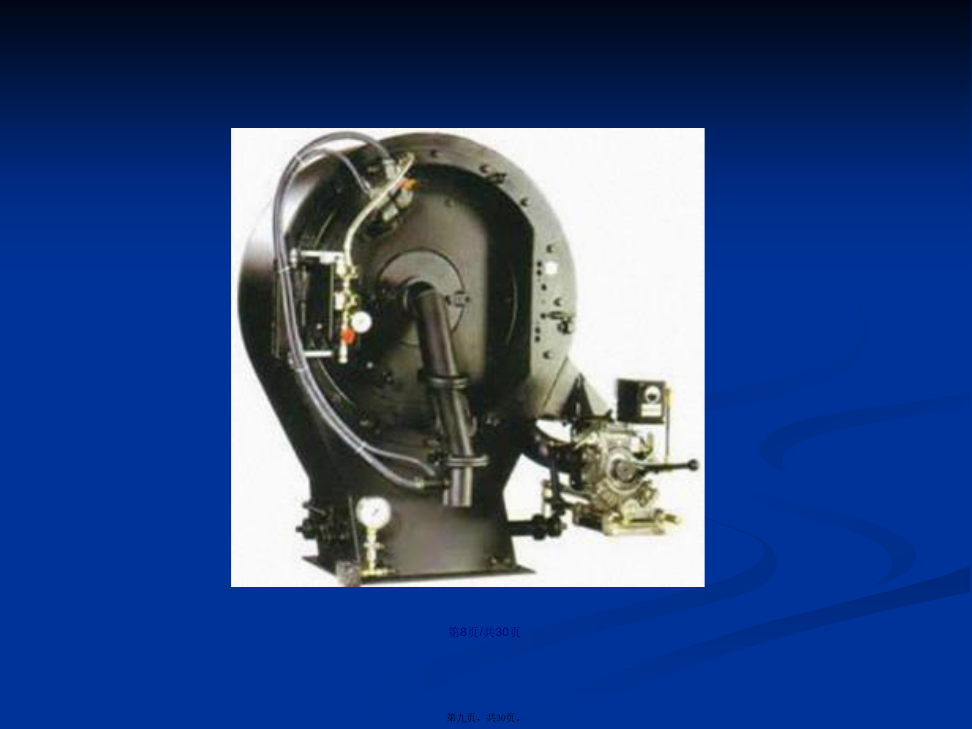

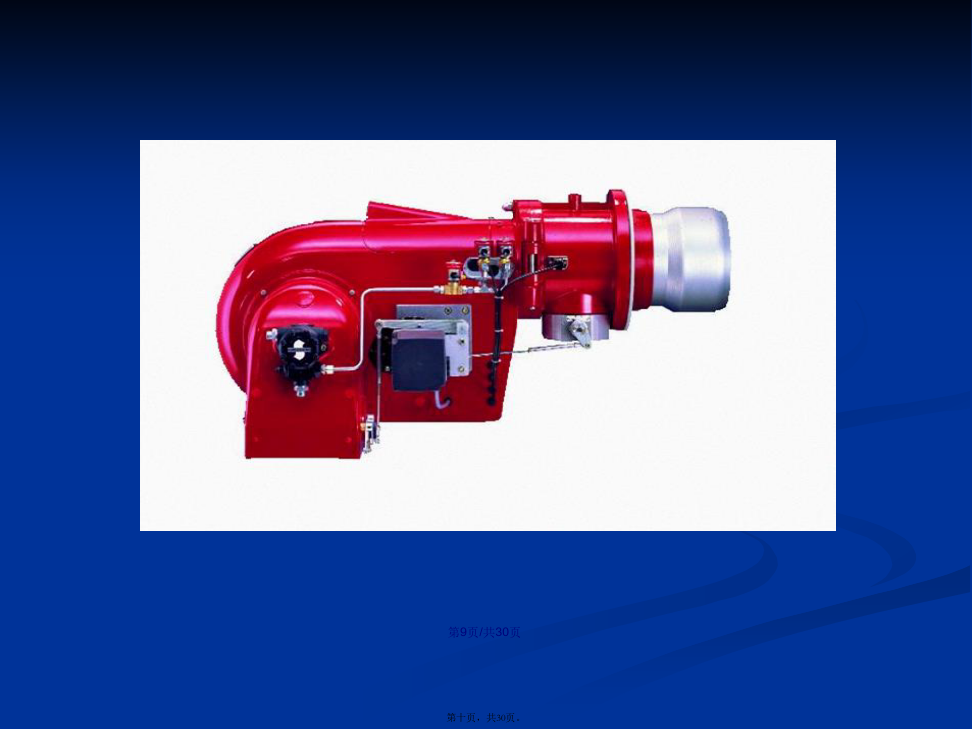

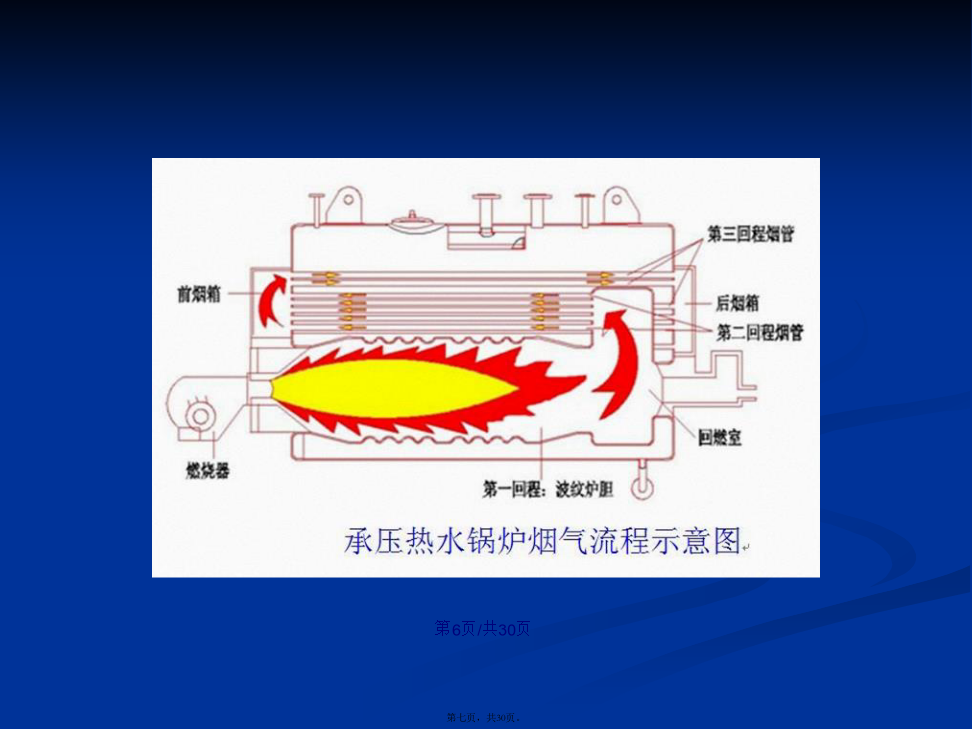

会计学/一台完整的燃气锅炉系统主要包括以下几个组成部分：1、锅炉2、燃烧器3、控制系统4、其它附属结构锅炉锅炉是由锅筒、受热面及其间的连接管道、烟道、风道、炉墙等所组成的整体(zhěngtǐ)，是燃气燃烧，加热介质的主体。/燃烧器////燃烧器是使燃气和空气以一定方式混合喷出）燃烧的装置。燃气燃烧器主要由5个系统组成：1、送风系统2、点火系统3、监测系统4、燃料系统5、电控系统送风系统送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、凸轮调节机构、扩散盘。点火系统点火系统点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。监测系统监测系统的功能在于保证燃烧器安全、稳定的运行，其主要部件有火焰监测器、压力监测器、温度监测器等。燃料(ránliào)系统燃料(ránliào)系统的功能在于保证燃烧器燃烧所需的燃料(ránliào)。燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组然、燃料(ránliào)蝶阀。电控系统电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器。控制系统(kònɡzhìxìtǒnɡ)控制系统是整个锅炉系统的核心。燃烧器的电控系统，或者说燃烧器的程序控制器也是锅炉控制系统的组成部分。除了程控器，锅炉控制系统还包括参数采集、故障保护、通讯和人机界面等几个组成部分。程控器程控器是整个控制系统的核心组成元件，燃烧器的一切运行动作都受程控器的控制。现在常用的程控器有德国扎克的Etamatic、F-GDSA、美国霍尼韦尔的7800系列、德国西门子的LEC系列和LFL系列。其中，扎克的程控器只应用于扎克燃烧器，霍尼韦尔程控器也是多应用于美国进口锅炉，最常用的还是西门子公司的LEC和LFL系列程控器。扎克程控器Etamatic和F-GDSA霍尼韦尔7800西门子LFL系列程控器程控器内预设了整个锅炉系统启动、运行、停止(tíngzhǐ)的控制时序。从接收到启动信号开始，程控器就会按照预设的时序控制锅炉一步步的运行动作，直到系统出现故障或者正常停止(tíngzhǐ)。下图是西门子LFL系列程控器的时序图。/根据时序图，我们可以使用PLC编辑类似的程序替代程控器的功能。故障(gùzhàng)保护（通用）燃气压力高、低空气压力低火焰故障(gùzhàng)排烟温度高故障(gùzhàng)保护（蒸汽）蒸汽压力高锅炉水位极低故障(gùzhàng)保护（热水）出水温度高出水压力高参数采集通讯人机界面燃气锅炉的特点1、对于燃气锅炉，引风机不是标准配置，只有功率较大的锅炉才需要配备引风机。2、燃气锅炉的鼓风机和引风机有变频器，但不参与锅炉控制。燃气锅炉的进风量是由风门挡板开度控制的。一般情况(qíngkuàng)下，鼓风机变频器在锅炉运行时不做调整，引风机变频器会根据炉膛负压进行变化，但不参与锅炉的自动运行控制。3、燃气锅炉燃料热值稳定，因此，曲线设定完成后，不需要在运行中进行调整。4、燃气锅炉装有负荷调节机构，对燃料气的流量进行控制。燃气锅炉一般会自带比调仪，对锅炉的自动运行进行PID调节。
