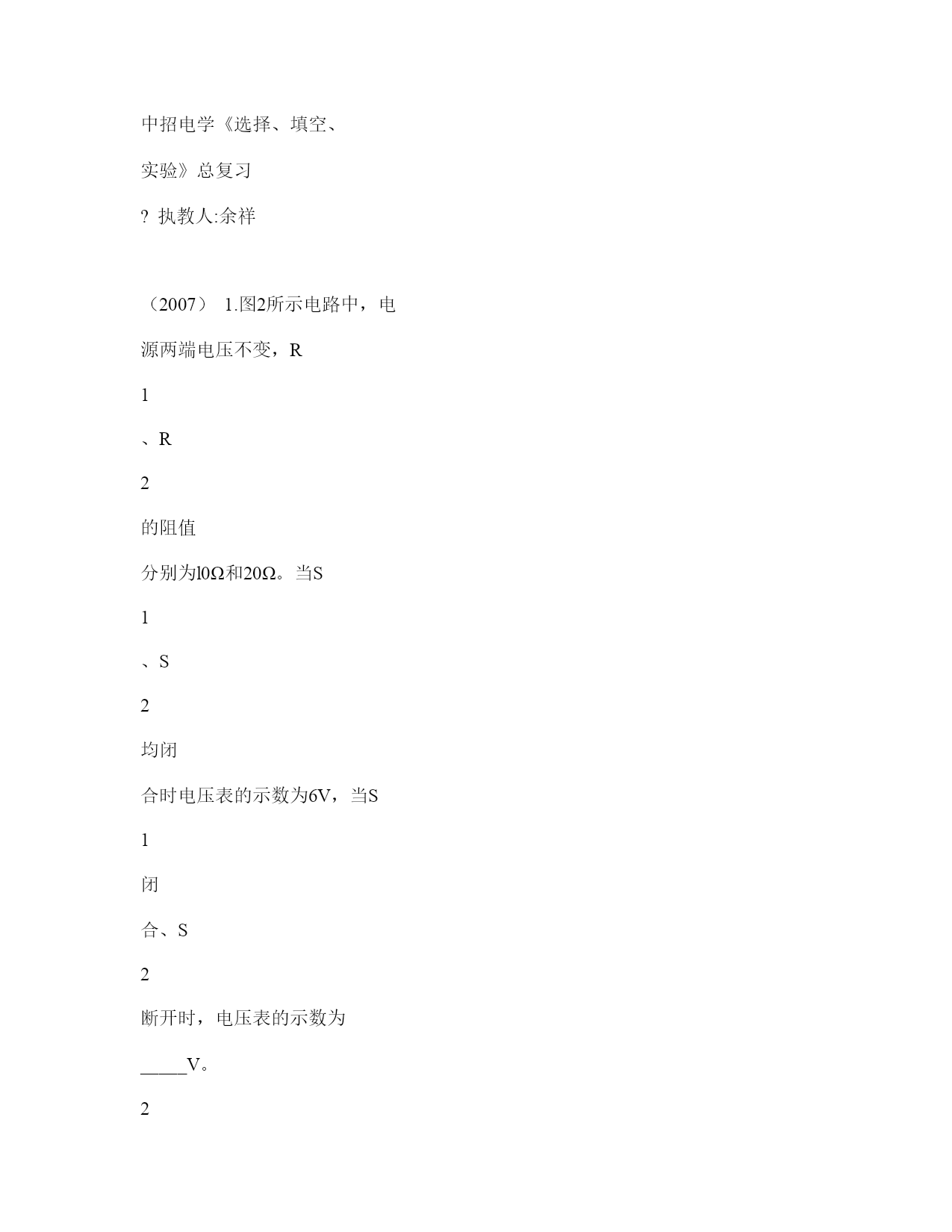

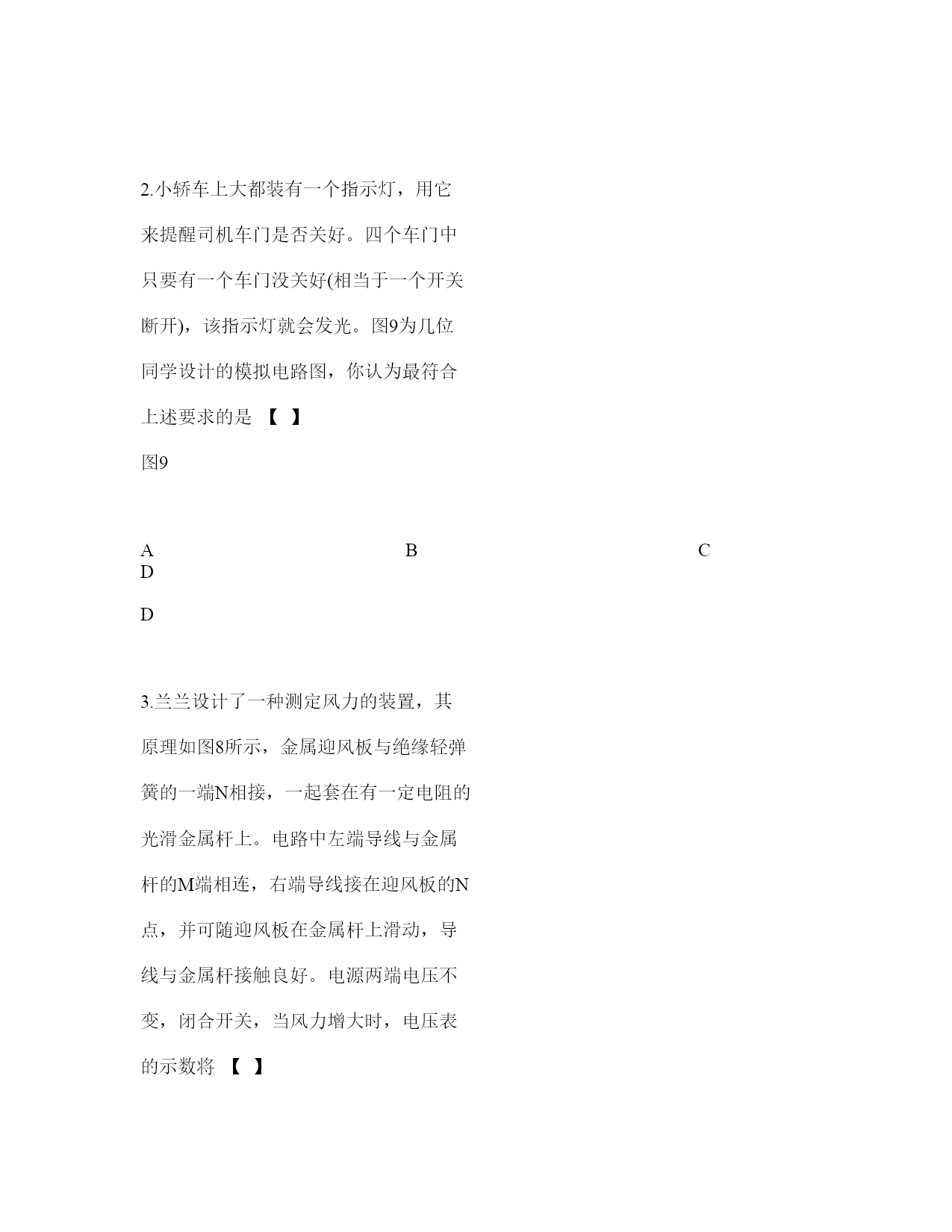

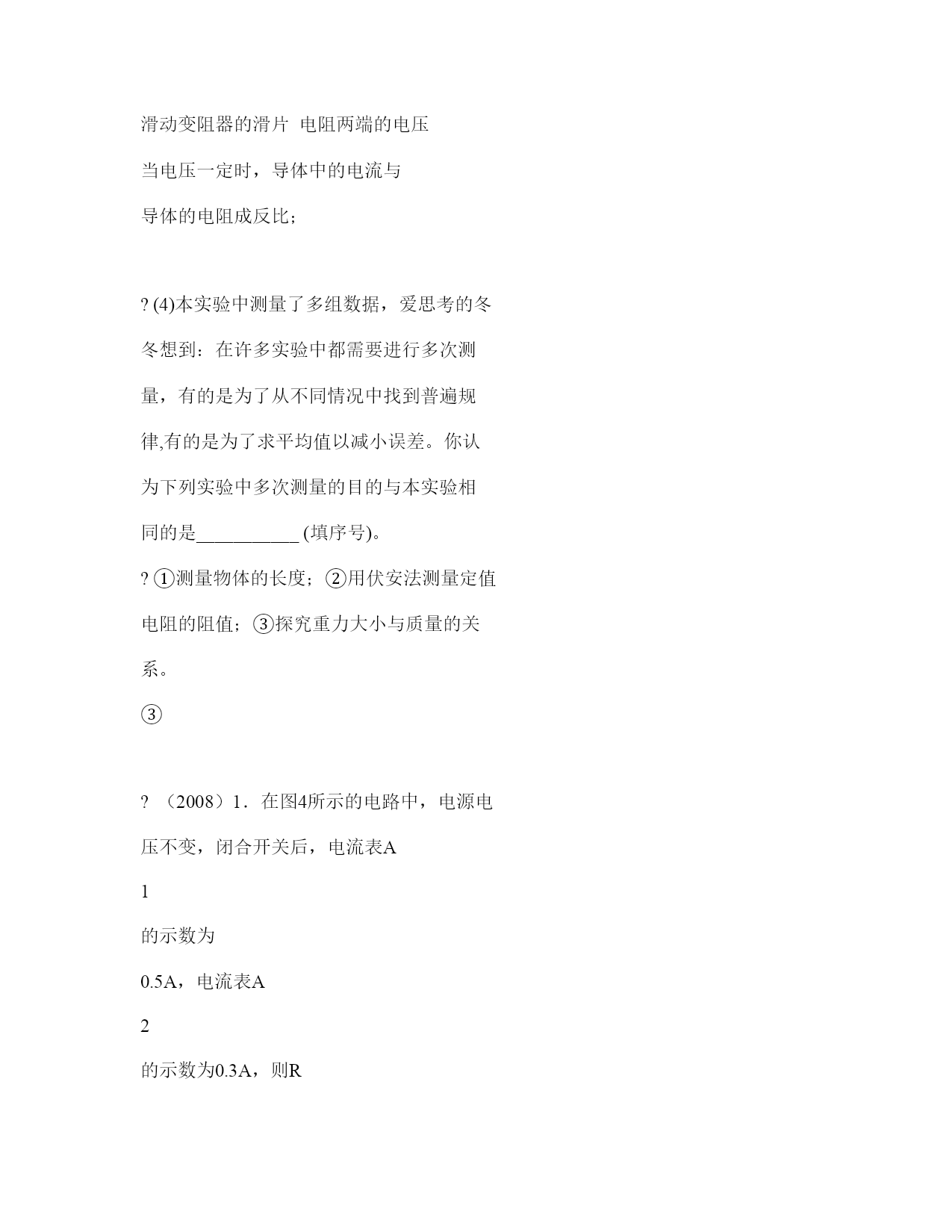

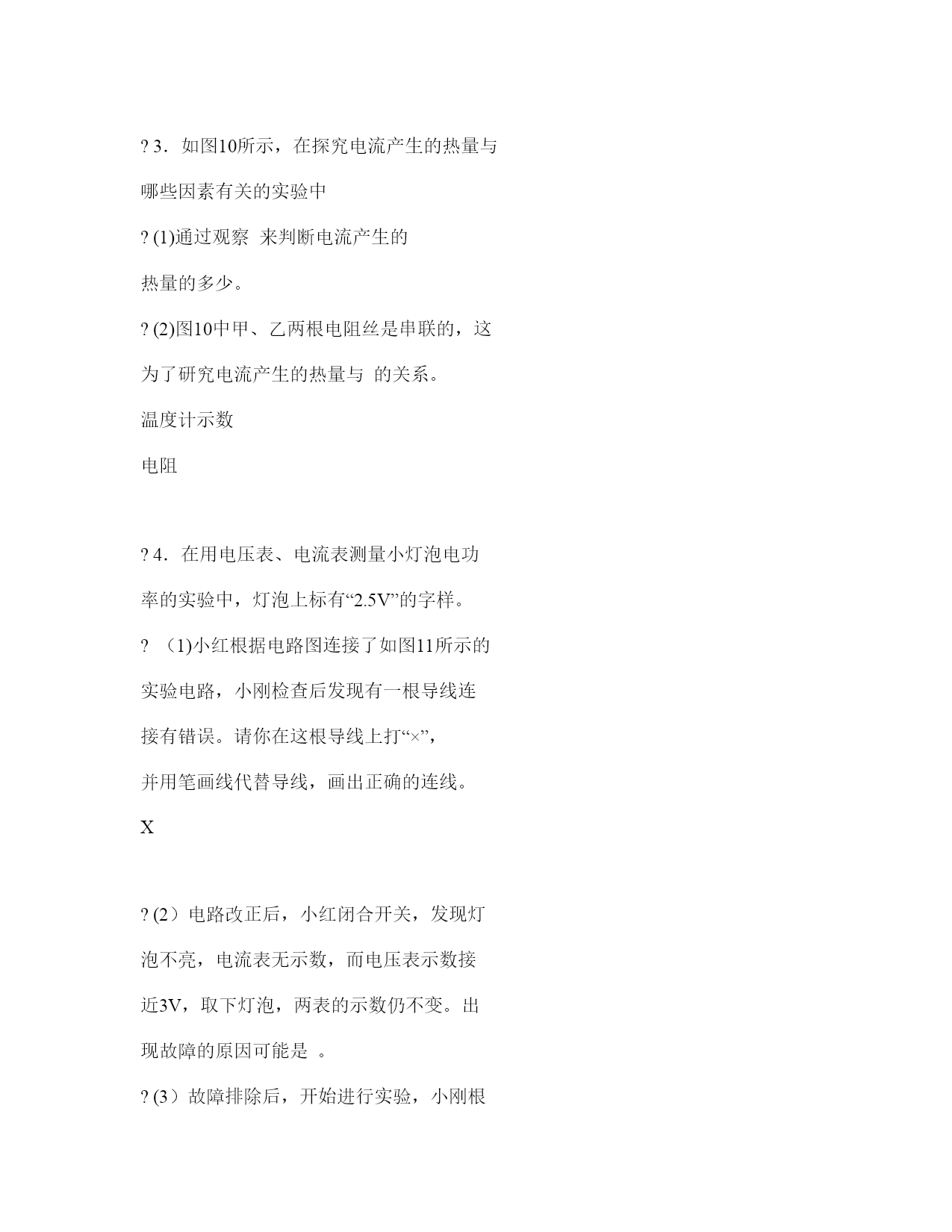

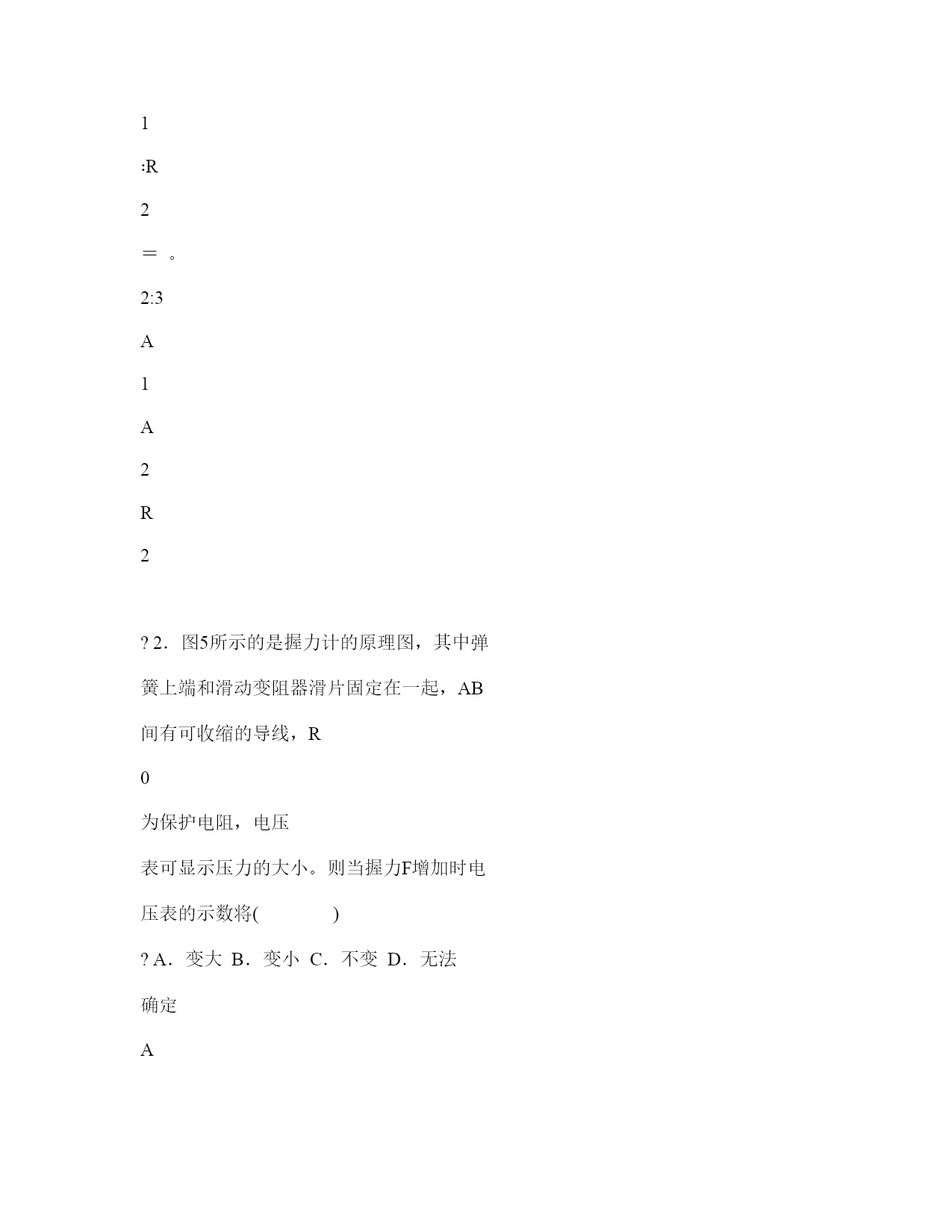

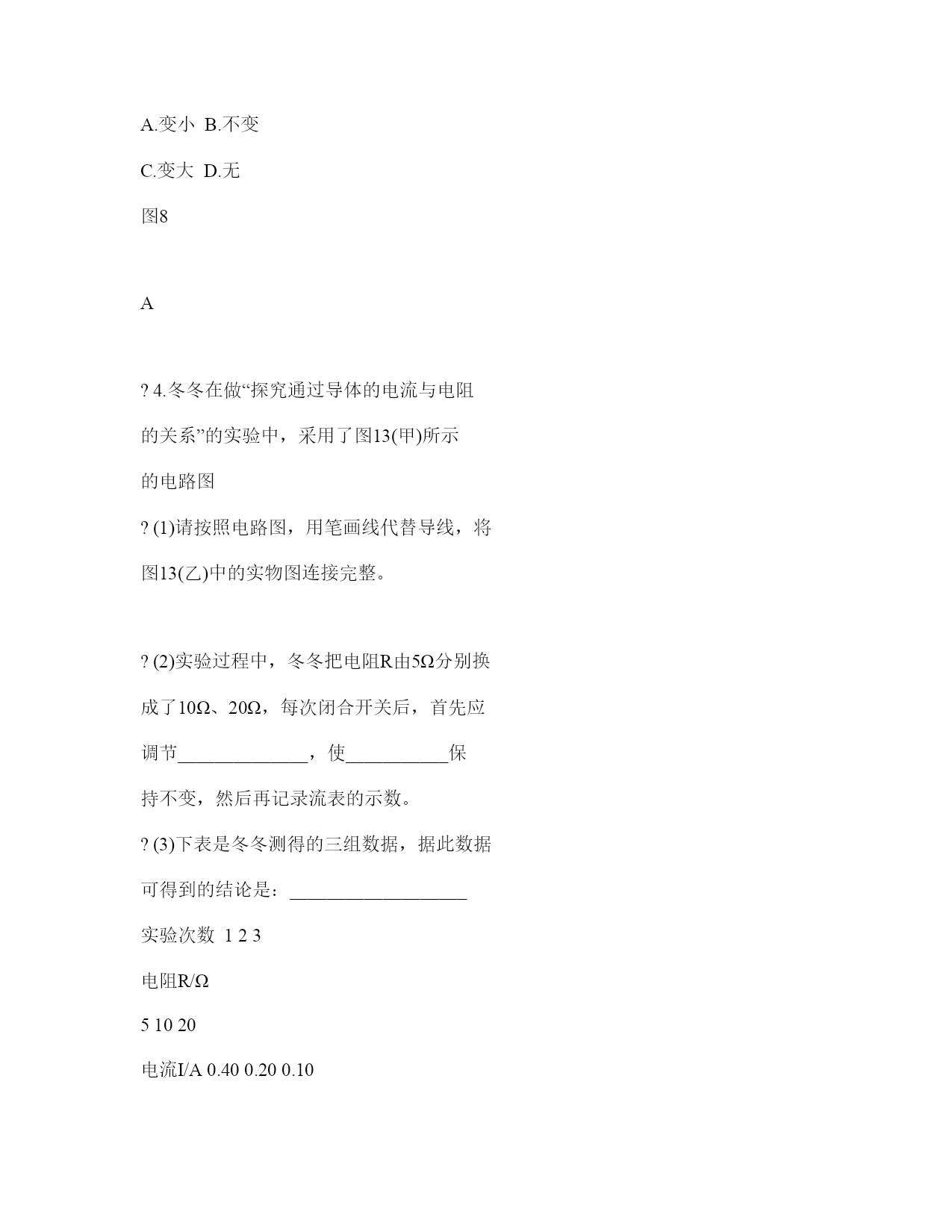

中招电学《选择、填空、实验》总复习?执教人:余祥（2007）1.图2所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为_____V。22.小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。图9为几位同学设计的模拟电路图，你认为最符合上述要求的是【】图9ABCDD3.兰兰设计了一种测定风力的装置，其原理如图8所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上。电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。电源两端电压不变，闭合开关，当风力增大时，电压表的示数将【】A.变小B.不变C.变大D.无图8A?4.冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了图13(甲)所示的电路图?(1)请按照电路图，用笔画线代替导线，将图13(乙)中的实物图连接完整。?(2)实验过程中，冬冬把电阻R由5Ω分别换成了10Ω、20Ω，每次闭合开关后，首先应调节______________，使___________保持不变，然后再记录流表的示数。?(3)下表是冬冬测得的三组数据，据此数据可得到的结论是：___________________实验次数123电阻R/Ω51020电流I/A0.400.200.10滑动变阻器的滑片电阻两端的电压当电压一定时，导体中的电流与导体的电阻成反比；?(4)本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律,有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是___________(填序号)。?①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究重力大小与质量的关系。③?（2008）1．在图4所示的电路中，电源电压不变，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，则R1∶R2＝。2:3A1A2R2?2．图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将()?A．变大B．变小C．不变D．无法确定A?3．如图10所示，在探究电流产生的热量与哪些因素有关的实验中?(1)通过观察来判断电流产生的热量的多少。?(2)图10中甲、乙两根电阻丝是串联的，这为了研究电流产生的热量与的关系。温度计示数电阻?4．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样。?（1)小红根据电路图连接了如图11所示的实验电路，小刚检查后发现有一根导线连接有错误。请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线。X?(2）电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变。出现故障的原因可能是。?(3）故障排除后，开始进行实验，小刚根据测出的数据，在图12中画出了小灯泡电流电压变化的关系图像。由图可以判断，小灯泡的额定功率为W。灯泡开路0.75?(4）根据图12还可以判断，小灯泡灯丝的电阻随电压的增大逐渐，原因是。增大电压增大时，功率增加，灯丝温度升高（2009）1.在图3所示的电路中，电源电压不变，R2=10Ω。S1闭合、S2断开时，电流表的示数为0.2A．两开关都闭合时，电流表的示数为0.5A，则电阻R1=Ω。15?2.用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图9所示。将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度．正确的是()?A.甲导体的温度升高得多B.乙导体的温度升高得多C.甲、伊降继迳叩奈露认嗤??D.条件不足，无法判断B返回?3.在测量阻值约为5Ω的定值电阻R
