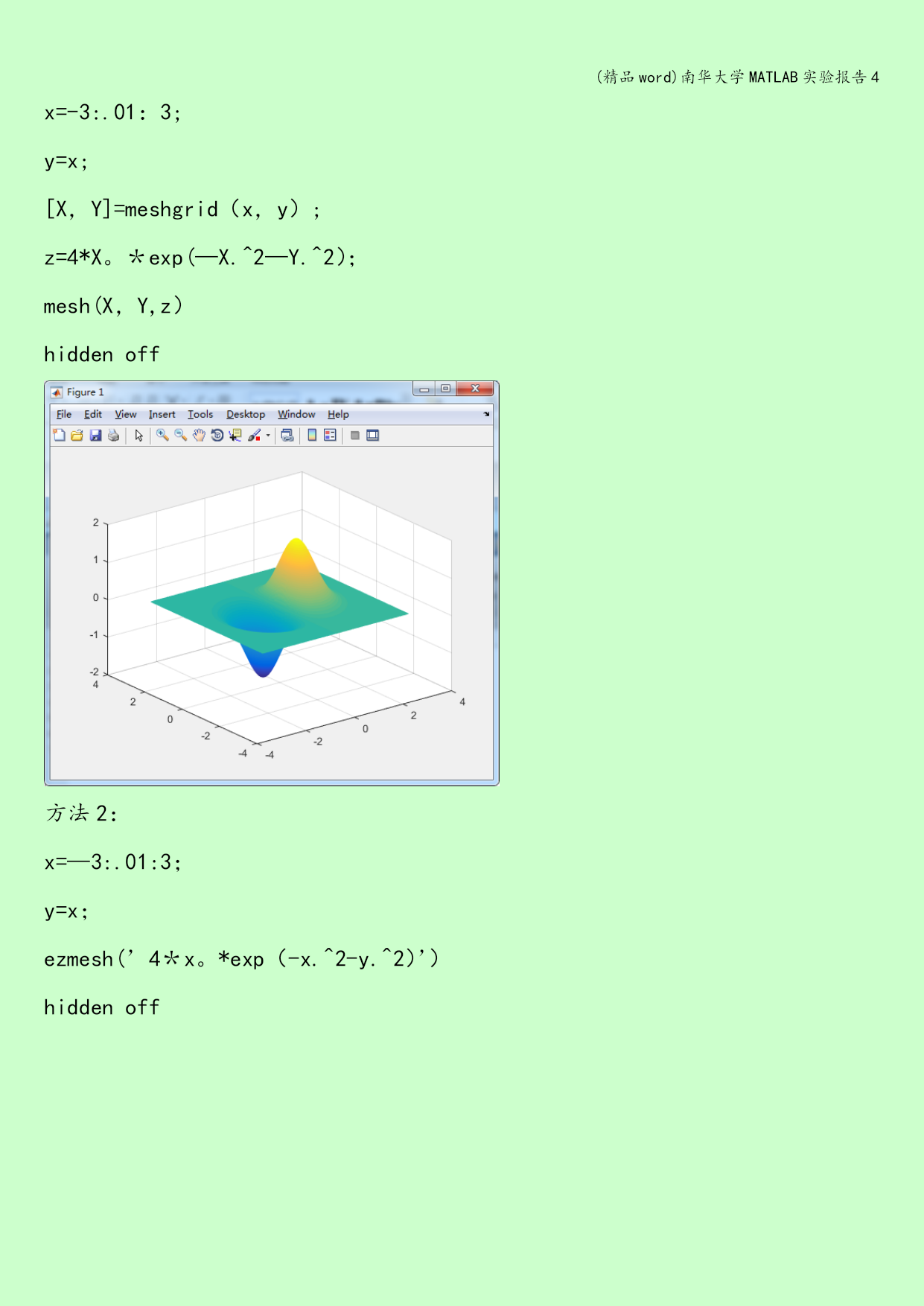

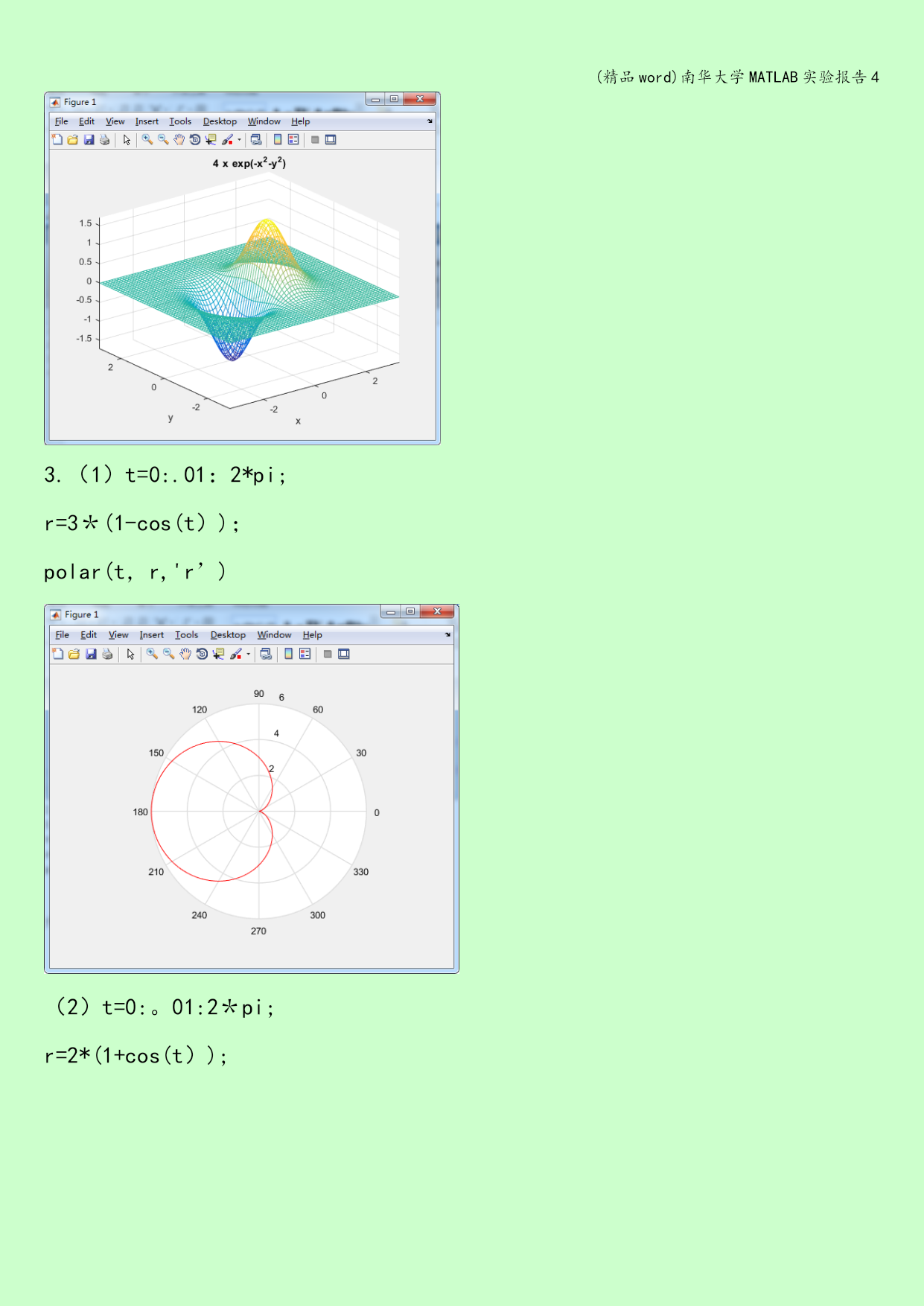

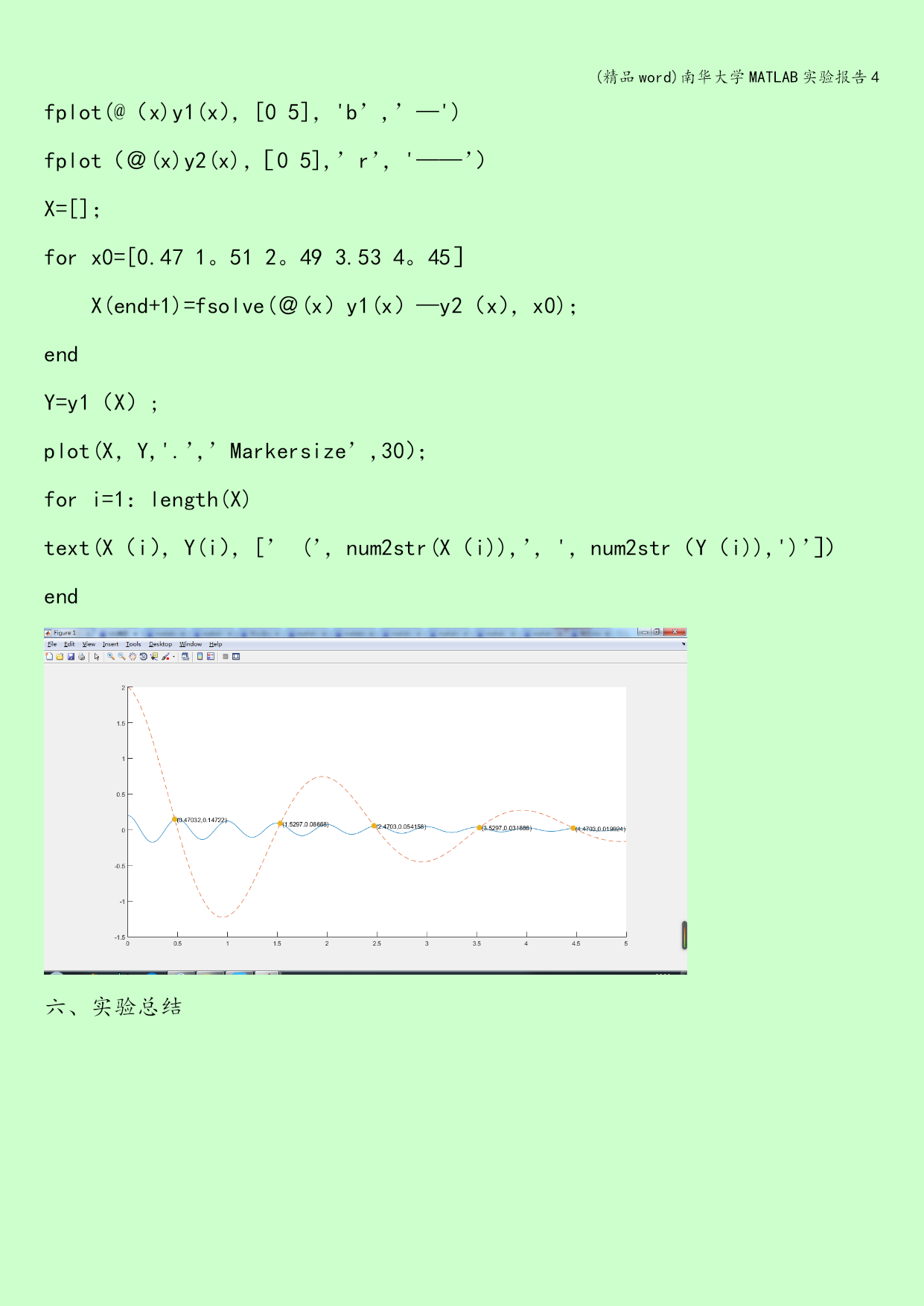

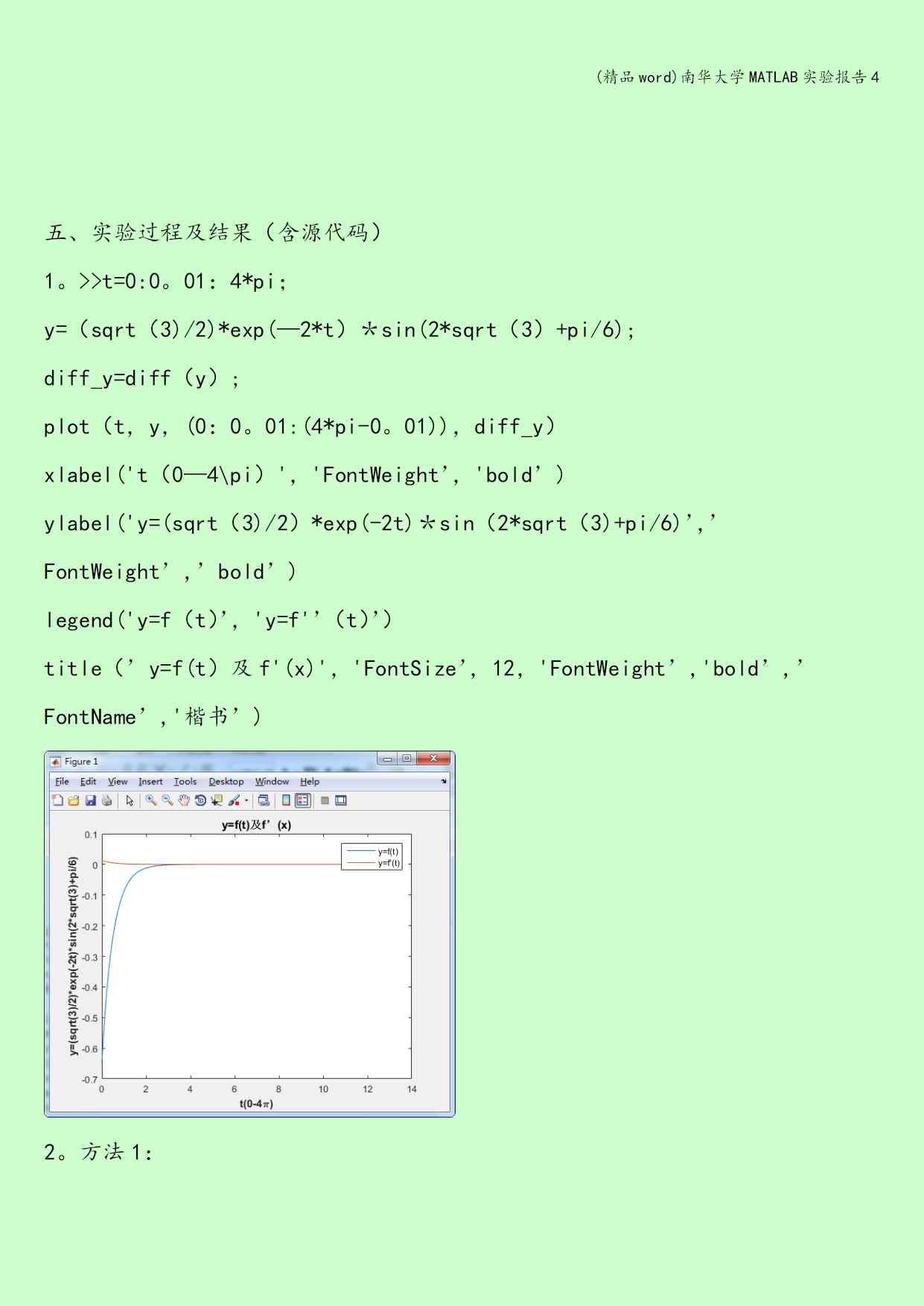

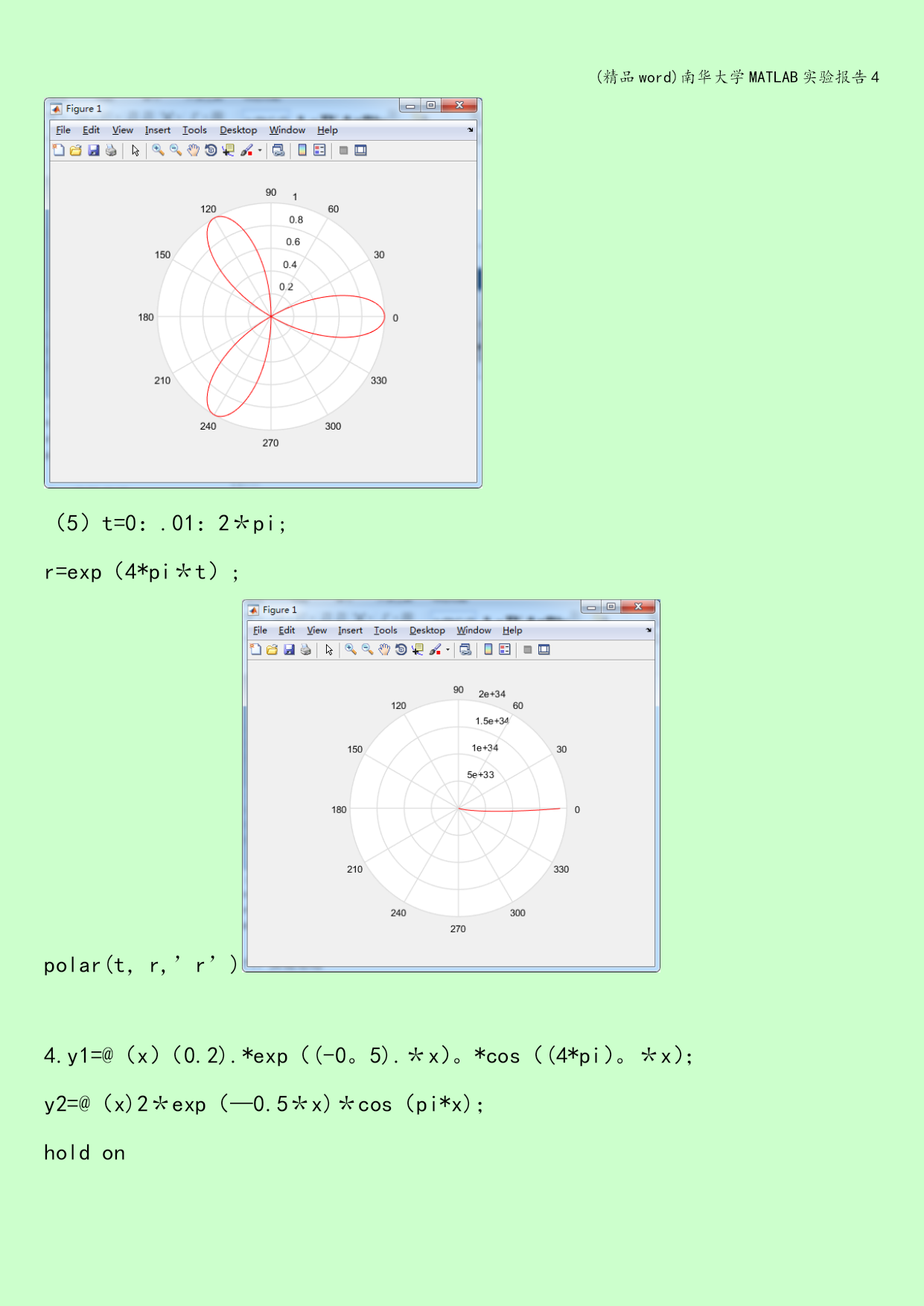

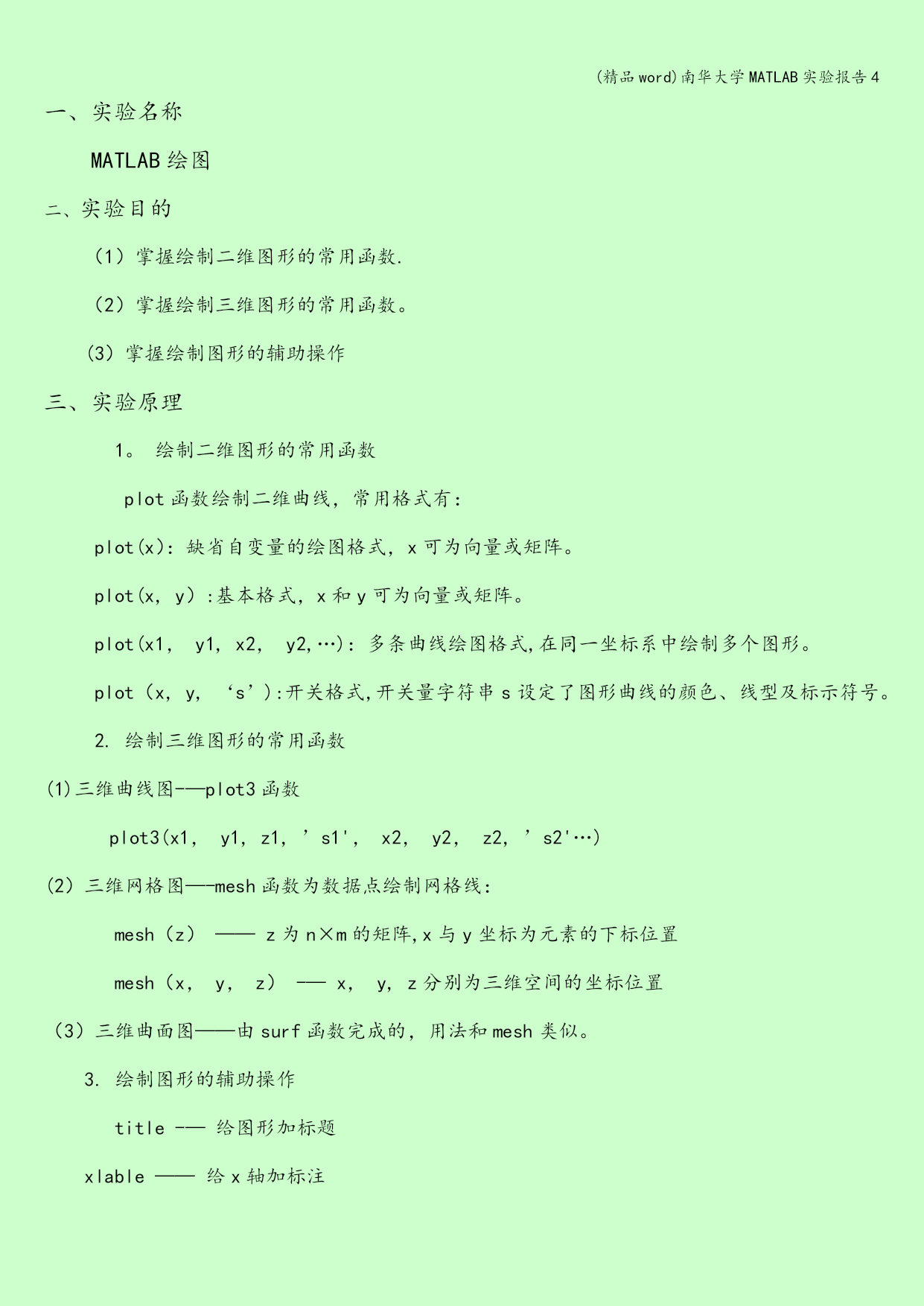

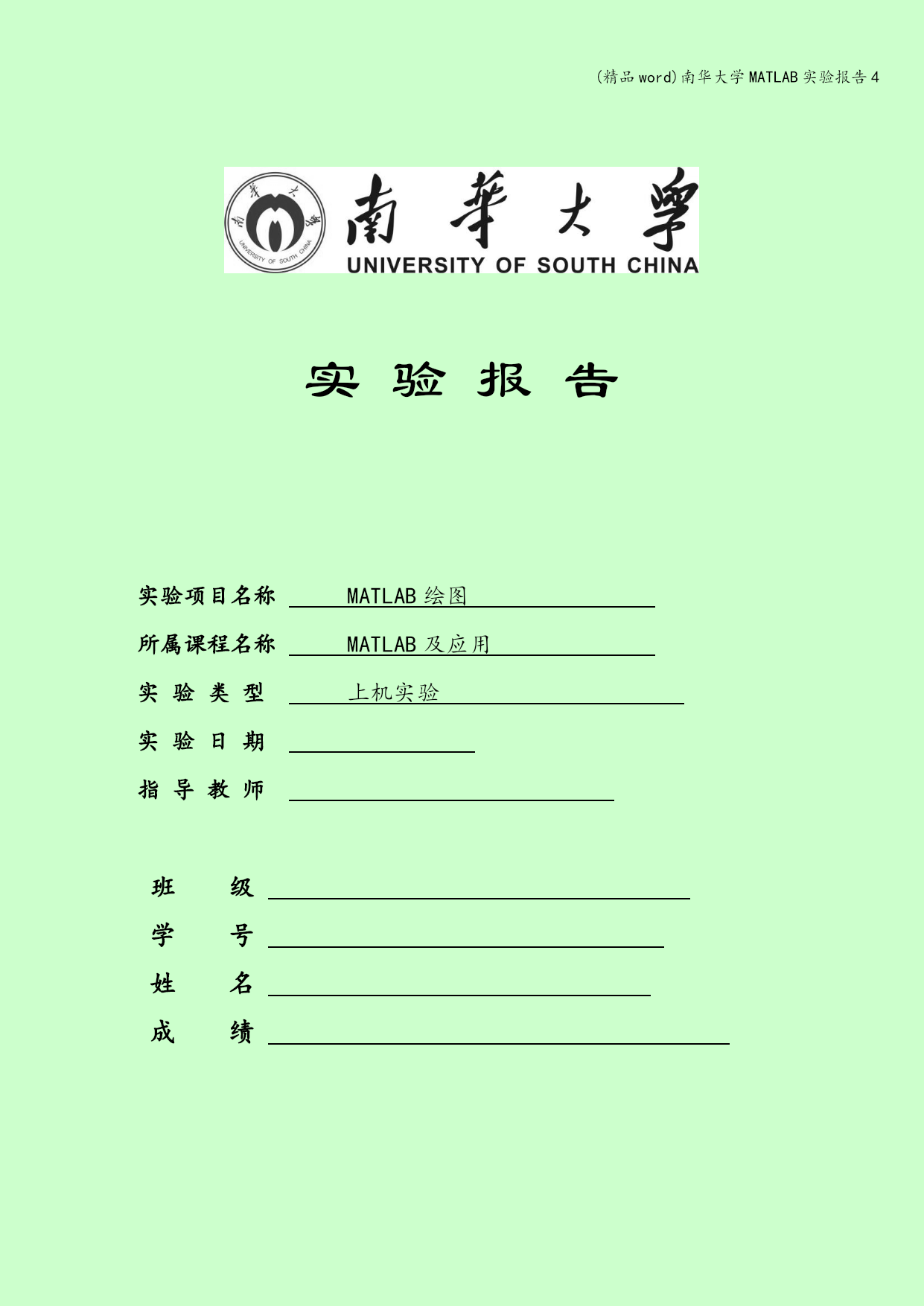

(精品word)南华大学MATLAB实验报告4(精品word)南华大学MATLAB实验报告4(精品word)南华大学MATLAB实验报告4实验报告实验项目名称MATLAB绘图所属课程名称MATLAB及应用实验类型上机实验实验日期指导教师班级学号姓名成绩一、实验名称MATLAB绘图二、实验目的（1）掌握绘制二维图形的常用函数.（2）掌握绘制三维图形的常用函数。(3）掌握绘制图形的辅助操作三、实验原理1。绘制二维图形的常用函数plot函数绘制二维曲线，常用格式有：plot(x）：缺省自变量的绘图格式，x可为向量或矩阵。plot(x,y）:基本格式，x和y可为向量或矩阵。plot(x1，y1,x2，y2,…)：多条曲线绘图格式,在同一坐标系中绘制多个图形。plot（x,y,‘s’):开关格式,开关量字符串s设定了图形曲线的颜色、线型及标示符号。2.绘制三维图形的常用函数(1)三维曲线图-—plot3函数plot3(x1，y1,z1,’s1'，x2，y2，z2,’s2'…)(2）三维网格图—-mesh函数为数据点绘制网格线：mesh（z）——z为n×m的矩阵,x与y坐标为元素的下标位置mesh（x，y，z）-—x，y,z分别为三维空间的坐标位置（3）三维曲面图——由surf函数完成的，用法和mesh类似。3.绘制图形的辅助操作title-—给图形加标题xlable——给x轴加标注ylable——给y轴加标注text——在图形指定的任意位置加标注gtext—-利用鼠标将标注加到图形任意位置gridon——打开坐标网格线gridoff-—关闭坐标网格线legend-—添加图例axis-—控制坐标轴刻度4.特殊坐标系极坐标图形--polar(theta,rho（i,:））四、实验内容1、绘制和它的导数在[0，4］的曲线,并用适当的字体、大小标注其x轴、y轴及其函数.2、采用两种不同方法绘制在的三维（透视）网格曲面。(提示:ezmesh；mesh；hidden）3、绘制下列极坐标图形r=3（1—cos)r=2（1+cos)r=2(1+sin)r=cos3r=exp(4)4、在同一坐标内,分别用不同线型和颜色绘制曲线和，标记两曲线交叉点。五、实验过程及结果（含源代码）1。>>t=0:0。01：4*pi；y=（sqrt（3)/2)*exp(—2*t）＊sin(2*sqrt（3）+pi/6);diff_y=diff（y）;plot（t，y，(0：0。01:(4*pi-0。01))，diff_y）xlabel('t（0—4\pi）'，'FontWeight’，'bold’)ylabel('y=(sqrt（3)/2）*exp(-2t)＊sin（2*sqrt（3)+pi/6)’，’FontWeight’,’bold’)legend('y=f（t）’，'y=f'’（t）’）title（’y=f(t）及f'(x)'，'FontSize’，12，'FontWeight’,'bold’,’FontName’,'楷书’)2。方法1：x=-3:.01：3;y=x;[X，Y]=meshgrid（x，y）;z=4*X。＊exp(—X.^2—Y.^2）；mesh(X，Y,z）hiddenoff方法2：x=—3:.01:3；y=x；ezmesh(’4＊x。*exp（-x.^2-y.^2）’）hiddenoff3.（1）t=0:.01：2*pi;r=3＊(1-cos(t）)；polar(t，r,'r’)（2）t=0:。01:2＊pi;r=2*(1+cos(t）);polar(t,r,’r’)（3）t=0:.01：2*pi；r=2*(1+sin(t）)；polar(t，r,’r’)（4）t=0:.01：2＊pi;r=cos（3*t)；polar(t，r，'r’）（5）t=0：.01：2＊pi;r=exp（4*pi＊t）;polar(t，r,’r’)4.y1=@（x）（0.2).*exp（(-0。5).＊x）。*cos（(4*pi）。＊x）；y2=@（x)2＊exp（—0.5＊x)＊cos（pi*x)；holdonfplot(@（x)y1(x），[05]，'b’,’—')fplot（＠(x)y2(x)，［05],’r’，'——’）X=[]；forx0=[0.471。512。493.534。45］X(end+1)=fsolve(＠(x）y1(x）—y2（x），x0)；endY=y1（X）;plot(X，Y,'.
