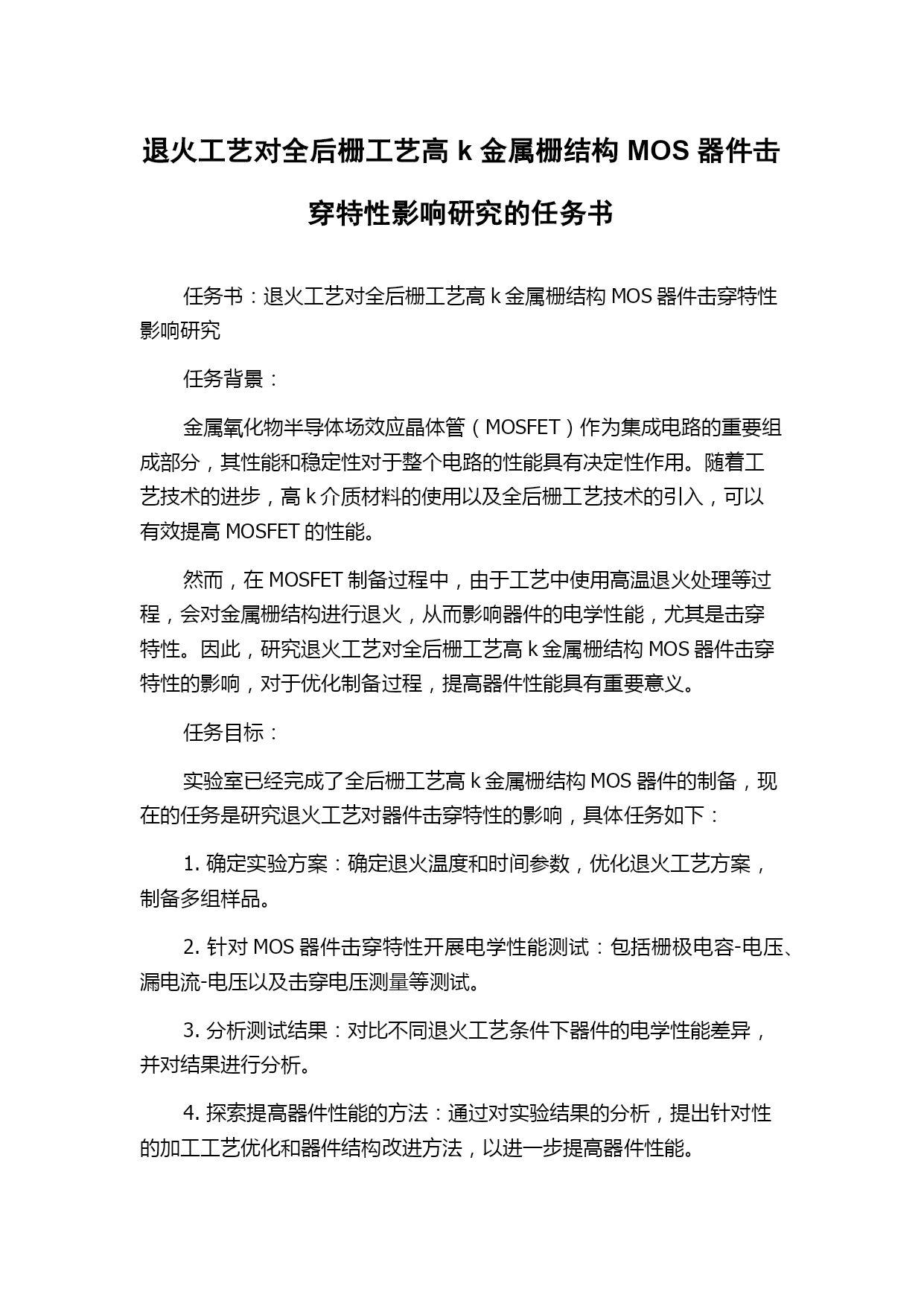

退火工艺对全后栅工艺高k金属栅结构MOS器件击穿特性影响研究的任务书任务书：退火工艺对全后栅工艺高k金属栅结构MOS器件击穿特性影响研究任务背景：金属氧化物半导体场效应晶体管（MOSFET）作为集成电路的重要组成部分，其性能和稳定性对于整个电路的性能具有决定性作用。随着工艺技术的进步，高k介质材料的使用以及全后栅工艺技术的引入，可以有效提高MOSFET的性能。然而，在MOSFET制备过程中，由于工艺中使用高温退火处理等过程，会对金属栅结构进行退火，从而影响器件的电学性能，尤其是击穿特性。因此，研究退火工艺对全后栅工艺高k金属栅结构MOS器件击穿特性的影响，对于优化制备过程，提高器件性能具有重要意义。任务目标：实验室已经完成了全后栅工艺高k金属栅结构MOS器件的制备，现在的任务是研究退火工艺对器件击穿特性的影响，具体任务如下：1.确定实验方案：确定退火温度和时间参数，优化退火工艺方案，制备多组样品。2.针对MOS器件击穿特性开展电学性能测试：包括栅极电容-电压、漏电流-电压以及击穿电压测量等测试。3.分析测试结果：对比不同退火工艺条件下器件的电学性能差异，并对结果进行分析。4.探索提高器件性能的方法：通过对实验结果的分析，提出针对性的加工工艺优化和器件结构改进方法，以进一步提高器件性能。任务成果：本次任务的成果将需要提交一份研究报告，并在实验室内进行口头报告，具体要求如下：1.研究报告（不少于2000字）：全面汇总实验过程、结果和分析等内容，并提出结论和进一步研究的设想。2.口头报告：在实验室内进行介绍，展示实验结果和结论，并对实验过程进行讲解与解释（时间不少于20分钟）。任务时间：本次任务将需在两周内完成，具体时间如下：第一周：梳理前期相关文献，制定实验方案，并制备多组样品。第二周：开展电学性能测试和分析，完成研究报告和口头报告。任务保障：实验室将提供制备所需的设备和仪器，以及必要的耗材。同时，老师将提供指导和协助，确保实验流程的顺利进行。参考文献：1.M.Salmi，M.-P.Besland，K.Chatty，J.P.Palmier，F.Carcenac，andG.Feuillet,“CharacteristicsofAdvancedMetal-Gate/High-kDielectricMOSFETSafterInducedStressGeneratedbyHigh-TemperatureAnnealing,”JournalofElectronicMaterials,vol.41,no.4,pp.639–644,2012.2.T.Ghriba,E.Aziza,T.Ksiksi,andA.Hajjaji,“TheEffectofHighTemperatureAnnealingontheElectricalPropertiesofMOSCapacitors,”JournalofElectronicMaterials,vol.48,no.3,pp.1466–1472,2019.3.Q.Walbrühl,D.Grützmacher,andU.Breuer,“ThermalStabilityofMetalGateElectrodesforHigh-kMOSCapacitorsuponSubsequentAnnealing,”ECSJournalofSolidStateScienceandTechnology,vol.8,no.7,pp.P321–P326,2019.
