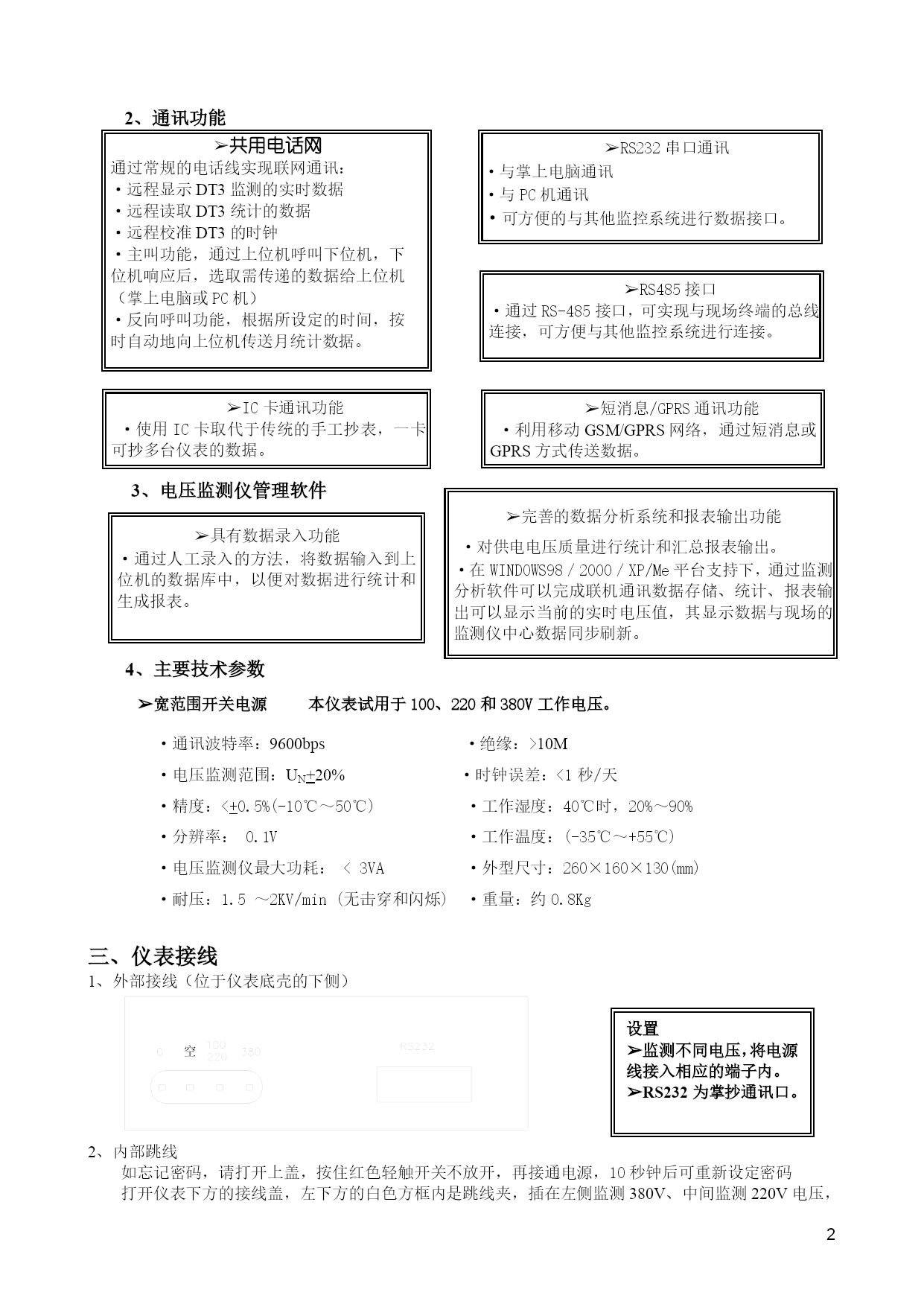

DT3型电压监测仪操作说明书一、仪表面板说明IC卡插队卡位置查看月数据查看数据按此键可切换合格时/合格率、超上限时/超上限率、超下限时/超下限率、最大值及最小值出现时间（日.时/分.秒）。查看上月每日数据查看本月每日数据查看失电数据查看数据时作右移键，通过此键查看不同的统计项查看“月/日”数据按此键翻看设定时作数字键查看数据时作左移键，通过此键查看不同的统计项参数设定按此键在设定状态下0～9数字，作数字键用。二、基本功能1、统计存储功能➢对电压监测点的电压进行实时监测➢可统计、存储12个月的统计数据。·每月的月统计数据·本月每天的日统计数据·上月每天的日统计数据·具有50次断电时间的记录（50次停电、上电信息）·每项数据包含有13种参数值：*运行时间*运行合格的时间*合格率（%）*超上限的时间*超上限率（%）*超下限的时间*超下限率（%）*最大值电压*最大值电压出现的日期*最大值电压出现的时间*最小值电压*最小值电压出现的日期*最小值电压出现的时间2、通讯功能➢RS232串口通讯·与掌上电脑通讯·与PC机通讯·可方便的与其他监控系统进行数据接口。➢共用电话网通过常规的电话线实现联网通讯：·远程显示DT3监测的实时数据·远程读取DT3统计的数据·远程校准DT3的时钟·主叫功能，通过上位机呼叫下位机，下位机响应后，选取需传递的数据给上位机（掌上电脑或PC机）·反向呼叫功能，根据所设定的时间，按时自动地向上位机传送月统计数据。➢RS485接口·通过RS-485接口，可实现与现场终端的总线连接，可方便与其他监控系统进行连接。➢短消息/GPRS通讯功能·利用移动GSM/GPRS网络，通过短消息或GPRS方式传送数据。➢IC卡通讯功能·使用IC卡取代于传统的手工抄表，一卡可抄多台仪表的数据。➢完善的数据分析系统和报表输出功能·对供电电压质量进行统计和汇总报表输出。·在WINDOWS98／2000／XP/Me平台支持下，通过监测分析软件可以完成联机通讯数据存储、统计、报表输出可以显示当前的实时电压值，其显示数据与现场的监测仪中心数据同步刷新。3、电压监测仪管理软件➢具有数据录入功能·通过人工录入的方法，将数据输入到上位机的数据库中，以便对数据进行统计和生成报表。4、主要技术参数➢宽范围开关电源本仪表试用于100、220和380V工作电压。·通讯波特率：9600bps·绝缘：>10M·电压监测范围：UN+20%·时钟误差：<1秒/天·精度：<+0.5%(-10℃～50℃)·工作湿度：40℃时，20%～90%·分辨率：0.1V·工作温度：(-35℃～+55℃)·电压监测仪最大功耗：<3VA·外型尺寸：260×160×130(mm)·耐压：1.5～2KV/min(无击穿和闪烁)·重量：约0.8Kg三、仪表接线1、外部接线（位于仪表底壳的下侧）设置➢监测不同电压，将电源线接入相应的端子内。➢RS232为掌抄通讯口。2、内部跳线如忘记密码，请打开上盖，按住红色轻触开关不放开，再接通电源，10秒钟后可重新设定密码打开仪表下方的接线盖，左下方的白色方框内是跳线夹，插在左侧监测380V、中间监测220V电压，右侧监测110V电压。S4跳线位置注意：1.GSM和GPRS型电压监测仪通电前，将天线从塑料袋中取出,装到仪表的顶部位置,并旋紧2.如用户订购了GSM或GPRS型电压监测仪,并委托我公司购买SIM卡，出厂前SIM卡已装入仪表内.如自已采购，收到仪表后，①将仪表左右两侧的螺丝旋开，②将表上盖慢慢往上方移开。③将表右下侧黑色的SIM卡座往上推。④向上打开SIM卡座，插入SIM卡(铜面向下)，⑤再将SIM座往下拉,将SIM卡锁住。⑥将表上盖装好,旋紧表左右两侧的螺丝。四、参数设定在显示电压或时钟状态下按键，设定不同参数时要再按一下设定键。(1)输入口令：Pd００００Pd００００表示仪表未设有密码，Pd――――表示仪表设有密码。（2）P1――――年、月设定前两位设年、后两位设月如：Ｐ１０５０６表示２００５年６月（3）Ｐ２――――日、时设定前两位设日、后两位设时，如：Ｐ２０９１６表示9日16时。（4）P3――――分、秒设定前两位设分、后两位设秒，如：Ｐ３０７１１表示７分１１秒。（5）Ｐ４――――监测电压等级设定Ｐ４０００３－３kVＰ４０００６－６kVＰ４００１０－１０kVＰ４００３５－３５kVＰ４００６３－６３kVＰ４０１１０－１１０kVＰ４０２２０－２２０kVＰ４
