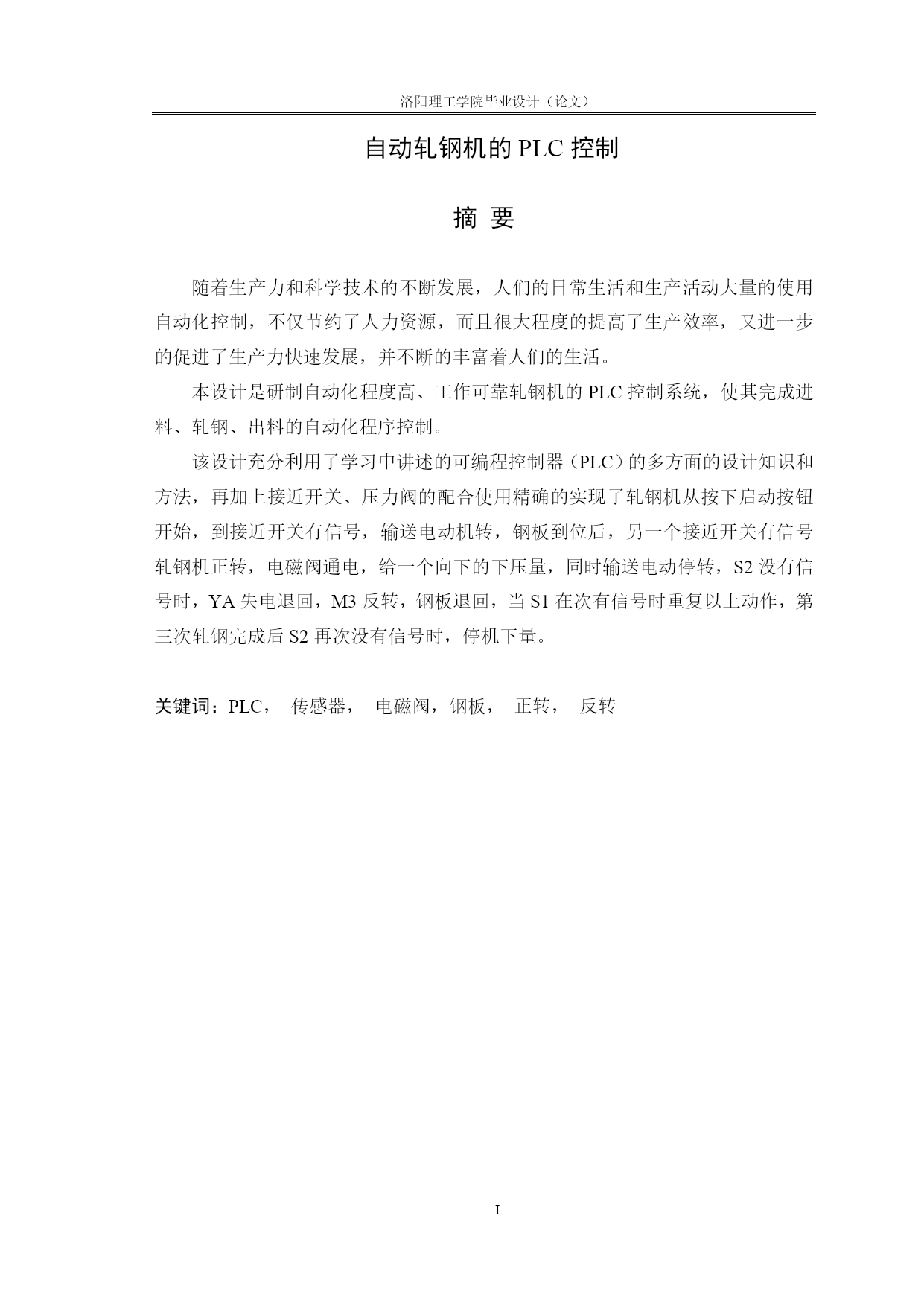

摘要洛阳理工学院毕业设计（论文）PAGEIV自动轧钢机的PLC控制摘要随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使用自动化控制，不仅节约了人力资源，而且很大程度的提高了生产效率，又进一步的促进了生产力快速发展，并不断的丰富着人们的生活。本设计是研制自动化程度高、工作可靠轧钢机的PLC控制系统，使其完成进料、轧钢、出料的自动化程序控制。该设计充分利用了学习中讲述的可编程控制器（PLC）的多方面的设计知识和方法，再加上接近开关、压力阀的配合使用精确的实现了轧钢机从按下启动按钮开始，到接近开关有信号，输送电动机转，钢板到位后，另一个接近开关有信号轧钢机正转，电磁阀通电，给一个向下的下压量，同时输送电动停转，S2没有信号时，YA失电退回，M3反转，钢板退回，当S1在次有信号时重复以上动作，第三次轧钢完成后S2再次没有信号时，停机下量。关键词：PLC，传感器，电磁阀，钢板，正转，反转AUTOMATICROLLINGMILLOFPLCCONTROLABSTRACTAlongwithproductiveforcesandscienceandtechnologyunceasingdevelopment,people'sdailylifeandproductionactivitymassiveuseautomationcontrol,notonlysavedthehumanresources,moreoververygreatdegreeenhancementproductionefficiency,alsothefurtherpromotionproductiveforcesfastdevelopment,andunceasingwasenrichingpeople'slifeThisdesignisahighdegreeofautomation,reliablerollingmillofPLCcontrolsystem,makethefinishedfeeding,rolling,automationcontrolprogram.Thisdesignmakesfulluseoflearningabouttheprogrammablelogiccontroller(PLC)ofvariousdesignknowledgeandmethods,plusproximityswitch,pressurevalveswithuseaccuraterealizedfromthepressthestartbuttonmillbegantocloseasignalswitch,motor,conveying,andanothersteelrollingmillisasignalswitchtoturn,solenoidvalve,givesadownwardenergized,whileconveyingoutput.however,S2nosignalelectricstalled,YAlosingelectricitybackplate,back,andfromM3reversalintimeswhenS1repeataboveisasignal,thethirdafterrollingagainnosignal,S2downunder.KEYWORDS:PLC,sensors,solenoidvalves,steel,areturning,reverse目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc264568884"前言PAGEREF_Toc264568884\h1HYPERLINK\l"_Toc264568885"第1章可编程控制器的基本结构及原理PAGEREF_Toc264568885\h2HYPERLINK\l"_Toc264568886"1.1PLC的基本组成与各部分的作用PAGEREF_Toc264568886\h2HYPERLINK\l"_Toc264568887"1.1.1PLC的基本组成PAGEREF_Toc264568887\h2HYPERLINK\l"_Toc264568888"1.1.2PLC各部分的作用PAGEREF_Toc264568888\h2HYPERLINK\l"_Toc264568889"1.2三菱FX2N系列PLCPAGEREF_Toc264568889\h4HYPERLINK\l"_Toc264568890"1.3可编程控制器的主要原理PAGEREF_Toc264568890\h5HYPERL
