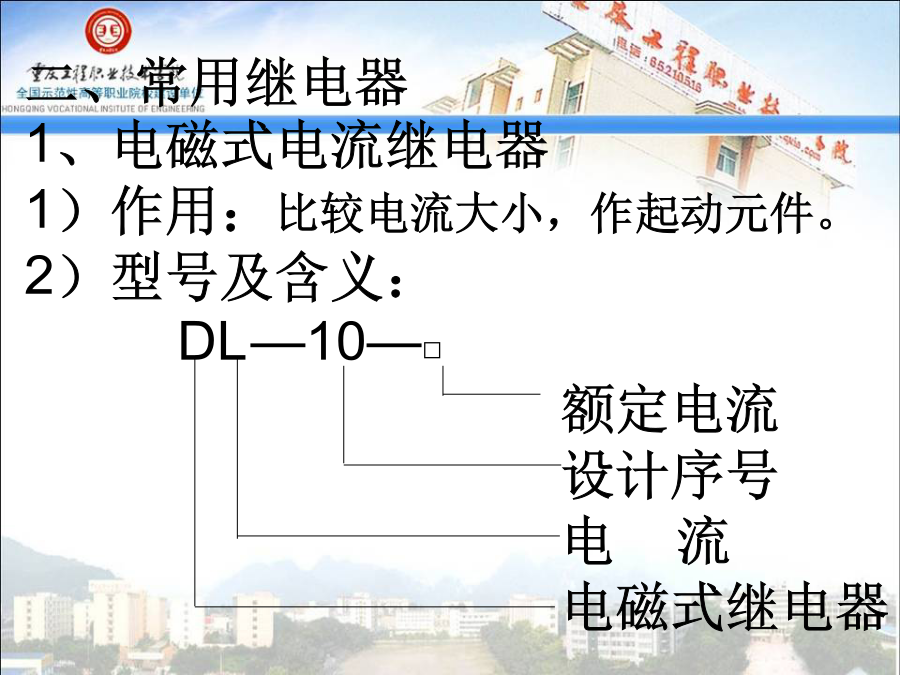

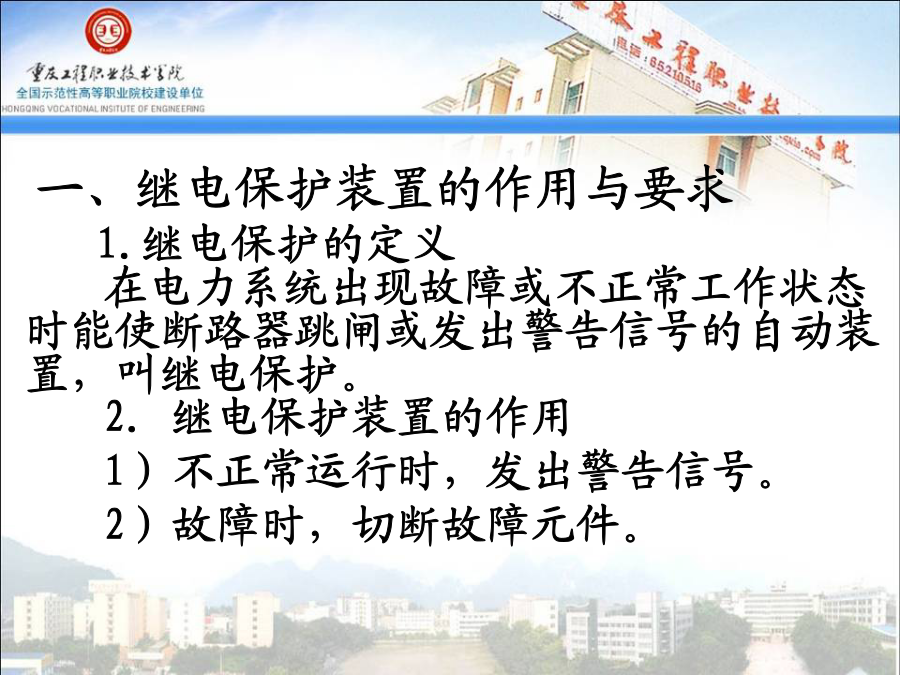

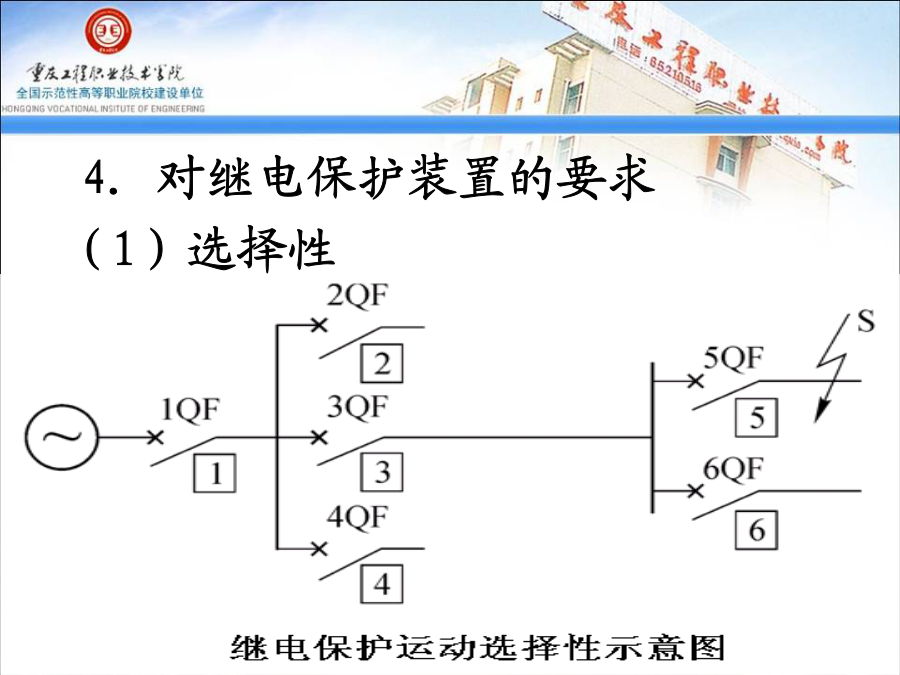

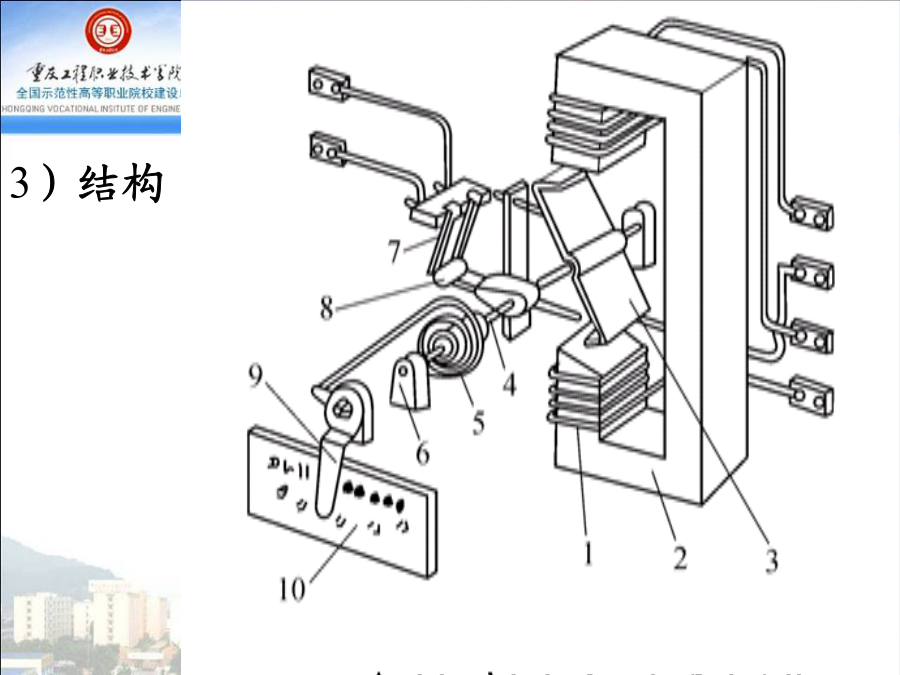

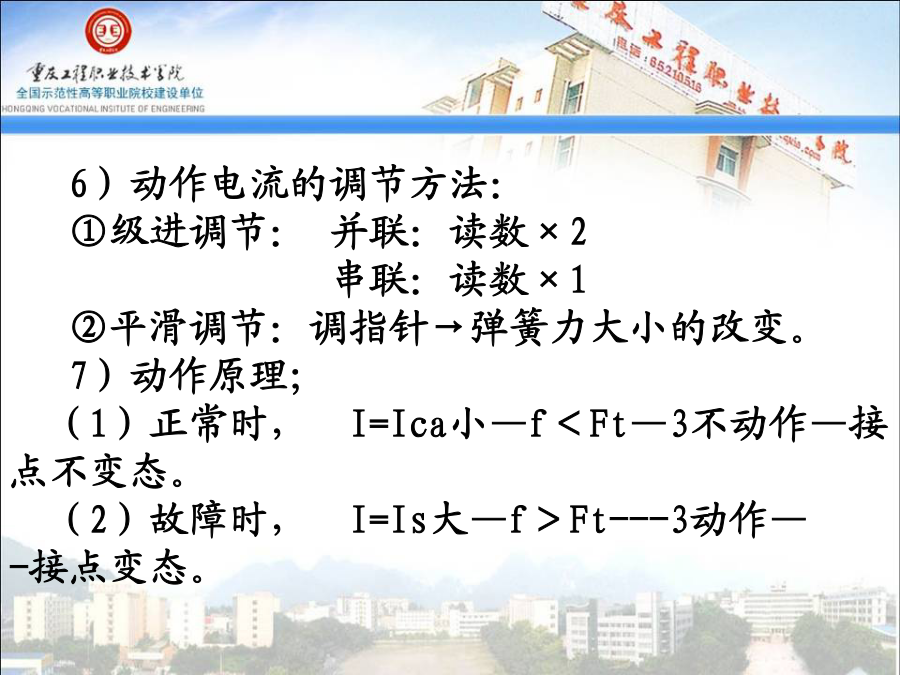

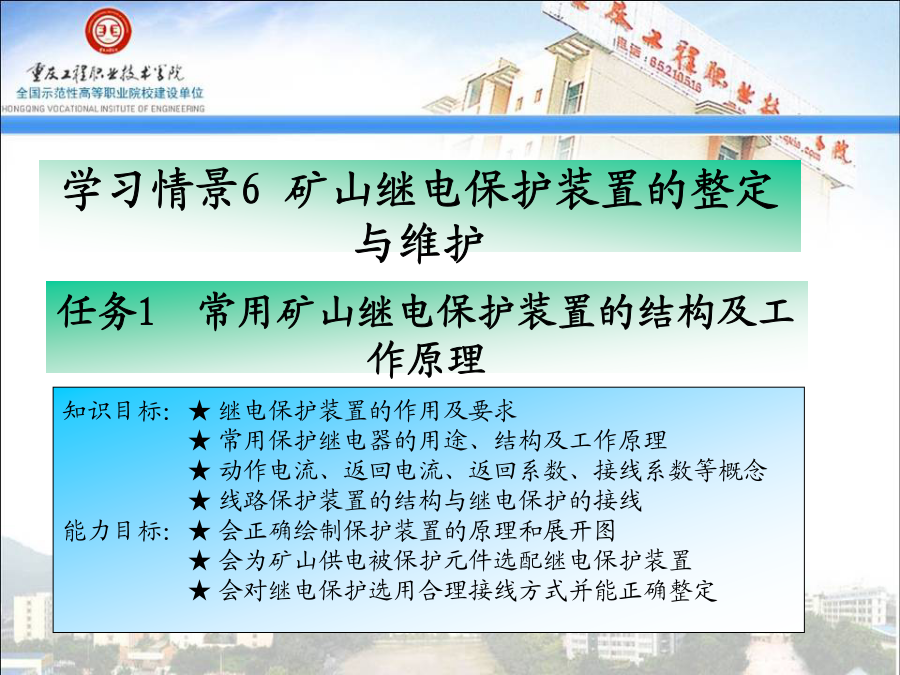

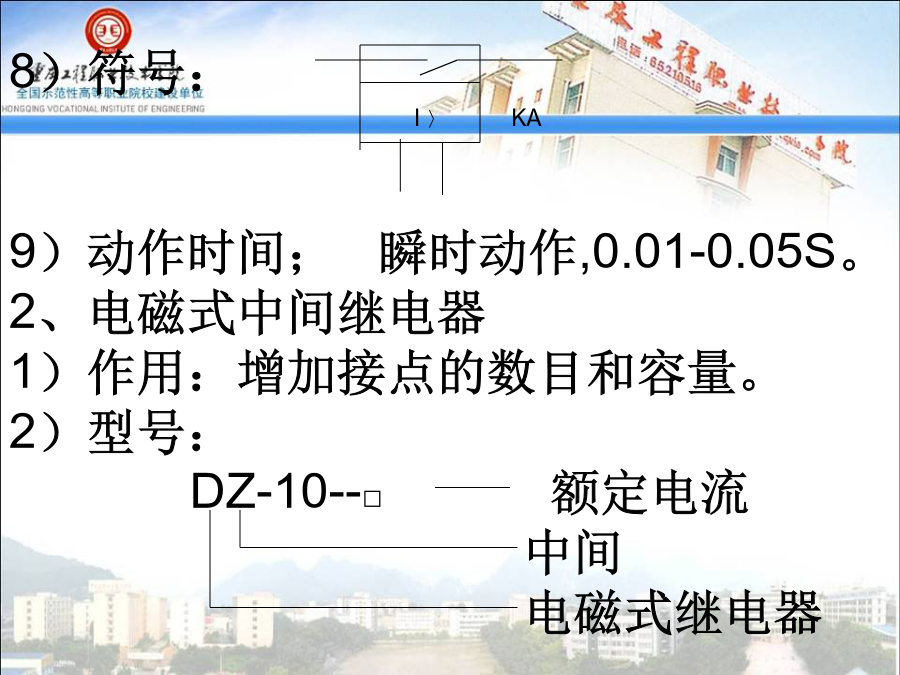

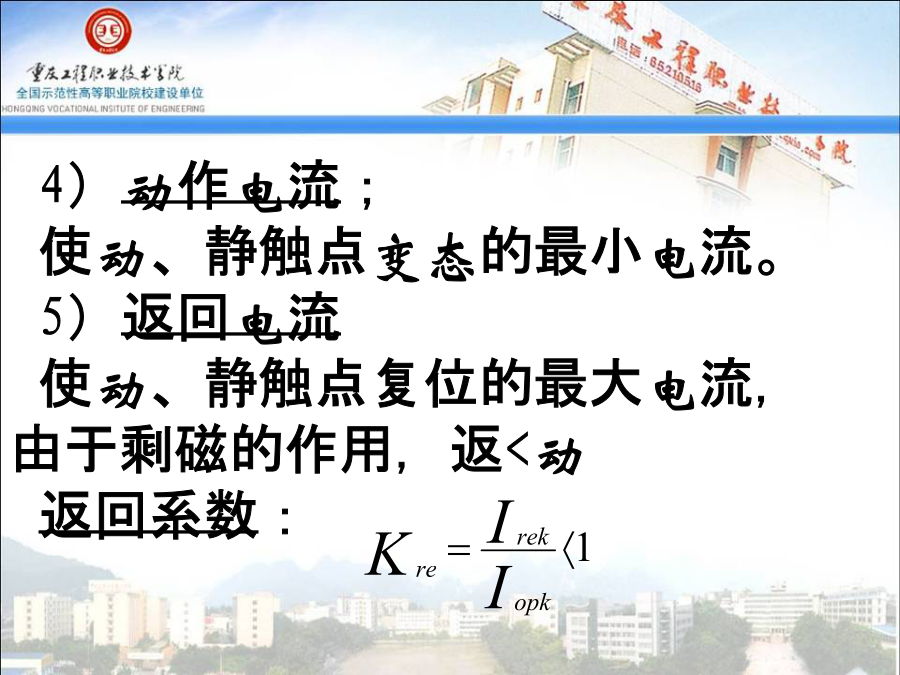

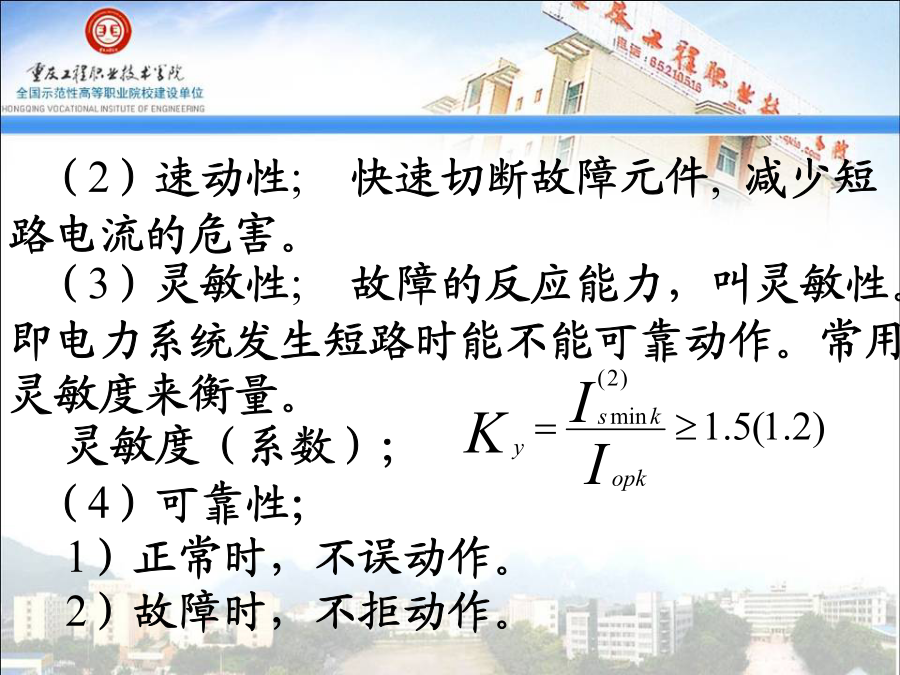

任务1常用矿山继电保护装置的结构及工作原理一、继电保护装置的作用与要求1.继电保护的定义在电力系统出现故障或不正常工作状态时能使断路器跳闸或发出警告信号的自动装置，叫继电保护。2.继电保护装置的作用1）不正常运行时，发出警告信号。2）故障时，切断故障元件。3.电力系统的运行状态1）正常工作状态，在额定参数下运行。2）不正常运行状态：过负荷，一相断线，一相接地。3）故障状态：，线路短路、变压器、电动机线圈的匝间、层间短路。4．对继电保护装置的要求（1）选择性（2）速动性;快速切断故障元件,减少短路电流的危害。二、常用继电器1、电磁式电流继电器1）作用：比较电流大小，作起动元件。2）型号及含义：DL—10—□额定电流设计序号电流电磁式继电器4）动作电流；使动、静触点变态的最小电流。5）返回电流使动、静触点复位的最大电流，由于剩磁的作用，返<动返回系数：6）动作电流的调节方法：①级进调节：并联：读数×2串联：读数×1②平滑调节：调指针→弹簧力大小的改变。7）动作原理；（1）正常时，I=Ica小—f＜Ft—3不动作—接点不变态。（2）故障时，I=Is大—f＞Ft---3动作—-接点变态。8）符号：9）动作时间；瞬时动作,0.01-0.05S。2、电磁式中间继电器1）作用：增加接点的数目和容量。2）型号：DZ-10--□额定电流中间电磁式继电器3）结构：图6.34）动作原理：同接触器5）符号：3、电磁式时间继电器（钟表式）1）作用：调节跳闸时间的长短（满足选择性要求）2）型号及含义：DS-110（120）直流（交流）时间电磁式继电器①有瞬动的常开、常闭；②有通电延时闭合的常开接点，可调位置改变延时长短（大小）。4）动作原理；线圈1通电→衔铁吸↓→弹簧17拉钟表机构走时→动触点14转动→Δt→14-15闭合。5）符号；4、电磁式信号继电器1）作用：给出指示信号，显示保护装置已动作。2）型号：DX—11设计序号信号电磁式继电器3）结构：4）工作原理;线圈1通电→衔铁4吸下↓→信号牌（自重）吊下→动触点8动作→8-9闭合。5）符号;2．静态过流继电器（1）主要用途及其作用JGL-2型过电流继电器具有反时限特性，该继电器应用于电机、变压器等主设备以及矿山输配电系统的继电保护回路中，尤其适用于无直流设备的厂站，当主设备或输配电系统出现短路故障时，该继电器能按预定的时限可靠动作，切除故障部分。该继电器采用拨盘开关进行整定，直观方便，可靠性高；无直流辅助电源，具有很强的抗干扰能力；不存在机电型过流继电器的机械部分发卡现象，动作值整定困难，动作离散值较大等缺点。JGL-2/11～14具有两次掉牌显示，可区分速断动作和过流动作。图6-6静态过流继电器（2）工作原理继电器由模拟电路及数字电路构成，输入电流一路经电流变换器，经过整流、滤波、稳压后取出直流电源供产品运行工作。另一路经电流变换器，经过整流、滤波，将过流信号分别送到过流启动、速动启动回路。输入电流达到过流启动值时，触发器翻转，启动回路工作，达到预定时间后，继电器动作。输入电流达到或超过速动整定值时，继电器动作。三、电流互感器的接线方式：接线方式不同，主回路电流与流过继电器的电流值就不同。1）完全星形接线：（1)接线图；三相三继电器式（2）接线系数：Kw=继电器电流/电流互感器电流＝IK/I2完全星形接结线对于任何故障，由于IK=I2所以Kw=1（3）适用范围；这种接线方式对各种故障都起作用，当短路电流相同时，对所有故障都同样灵敏，对相同短路动作可靠，至少有两个继电器动作。因此它主要用于高压大电流中性点直接接地系统，以及大型变压器、电动机的差动保护、相间短路保护和单相接地短路保护。2）不完全星形接线：（1）接线图；两相两继电器式（2）接线系数：Kw=继电器电流/电流互感器电流=Ik/I2不完全星形接线对于三相、两相短路故障，由于Ik=I2,所以Kw=1单相短路时,V相短路不能保护.（3）适用范围；只适用于63KV及以下的中性点不直接接地系统中。3）两相电流差接线（1）接线图；两相单继电器式（2）接线系数：Kw=继电器电流/电流互感器电流=Ik/I2（a）三相短路；与正常运行一样计算。对于D点，Iu（b）两相短路；①UV(VW)两相短路；对于D点，Ik=Iu2,Kw=1②UW两相短路；对于D点，③单相短路；V相短路不能保护。3）适用范围；只适用于中性点不接地系统。一、开式电网的定时限过电流保护3．保护装置的时限特性4、定时限过电流保护装置的整定；1)动作电流整定；保证不拒动、不误动。(1)整定原则；躲开最大工作电流
