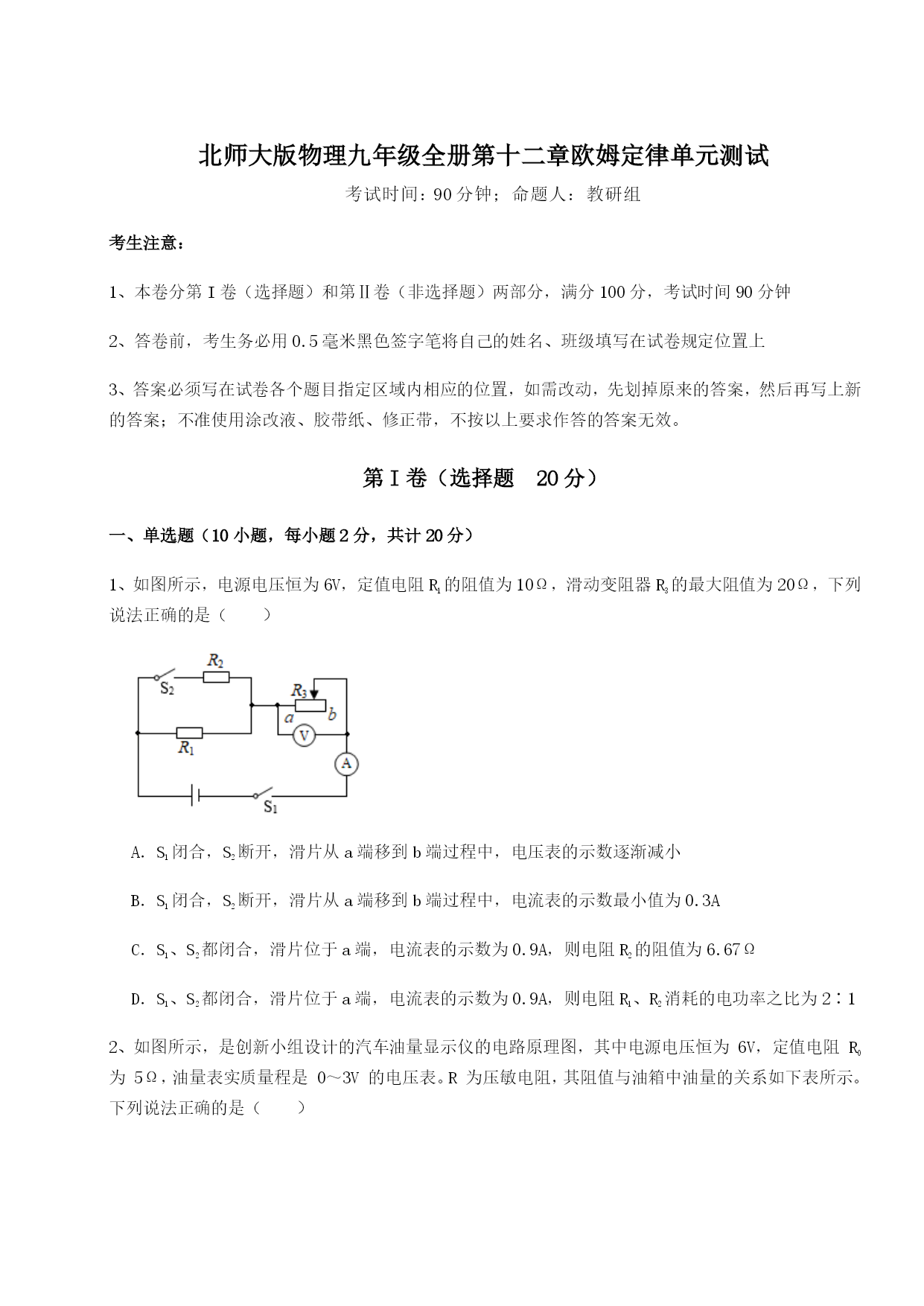

北师大版物理九年级全册第十二章欧姆定律单元测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶12、如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻R0为5Ω，油量表实质量程是0～3V的电压表。R为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是（）油量V/L01020304050压敏电阻R/Ω2520151052.5A．油箱油量增多时，压敏电阻R的阻值变大B．电压表示数为3V时，油箱中的油量为50LC．油箱中的油量为20L时，R0两端的电压为1.5VD．油箱中油量减少时，电路消耗电能的总功率变大3、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。下列判断正确的是（）A．电子秤的刻度表可能是由电流表或电压表改装而成的B．秤盘里放的东西越重，电路中的电流越小C．秤盘里放的东西越重，AB电阻两端的电压越小D．R0电阻去掉后，也能保证电路安全工作4、定值电阻R2=5Ω，特殊元件R1的I—U图像如图所示，下列说法正确的是（）A．当通过R1的电流为0.8A时，R1的阻值为0.1ΩB．R1、R2串联接入电源电压恒为6V的电路中，电路中的电流为0.75AC．R1、R2串联接入电源电压恒为6V的电路中，电路中消耗的总功率为3.6WD．R1、R2并联接入电源电压恒为8V的电路中，电路中的电流为0.8A5、如图所示电路，电源电压不变，AB为铅笔芯，开关闭合后，当滑片M在中点时，电路的总功率为P；滑片M向左滑动一段距离时电路的总功率为P，此时电流表A1和A2的示数之比为（）A．1∶3B．3∶2C．3∶1D．5∶16、从欧姆定律可以导出公式对电阻的理解，你认为正确的是（）A．当电压增大时，电阻也增大B．当电流减小时，电阻减小C．当电压为0时，电阻也为0D．导体两端的电压越大，这段导体中的电流就越大7、如图所示的电路，闭合开关，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小8、在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V．当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A．则下列物理量的结果计算错误的是（）A．R1的阻值为4ΩB．滑动变阻器的最大电阻值为16ΩC．电路消耗的最小总功率为1.8WD．当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为2.7×104J9、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A10、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（）A．电压表V1示数不变，电流表A示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数变化量与电流表A示数变化量的比值不变D．电压表V1示数变小，灯泡L亮度不变第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“
