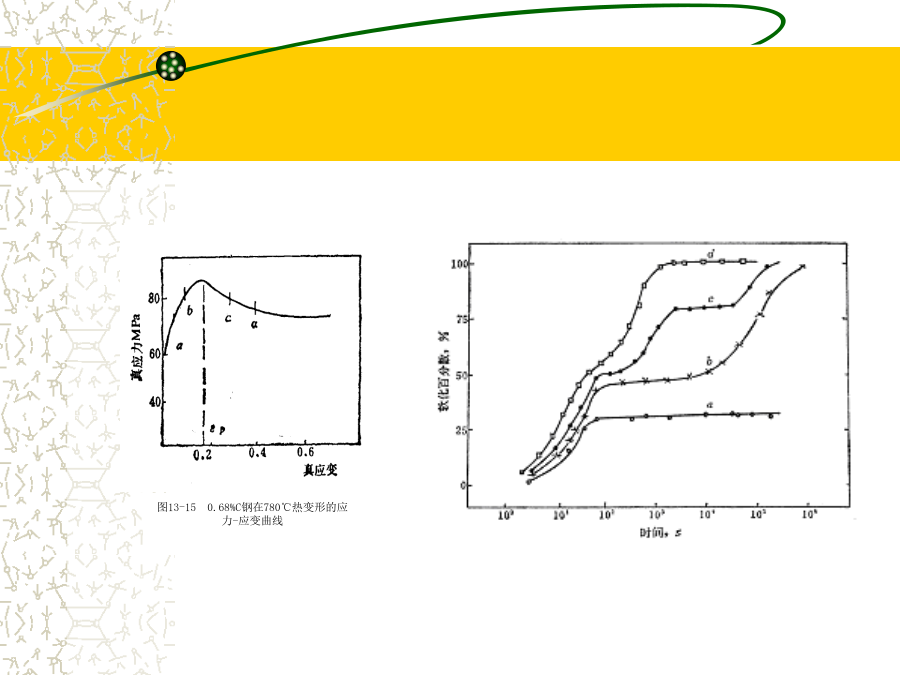

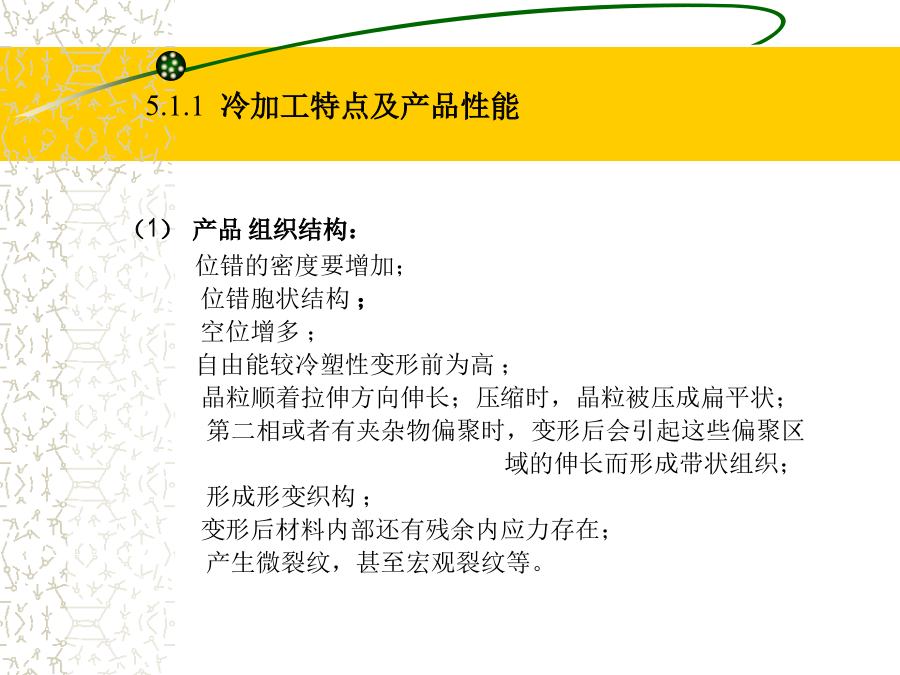

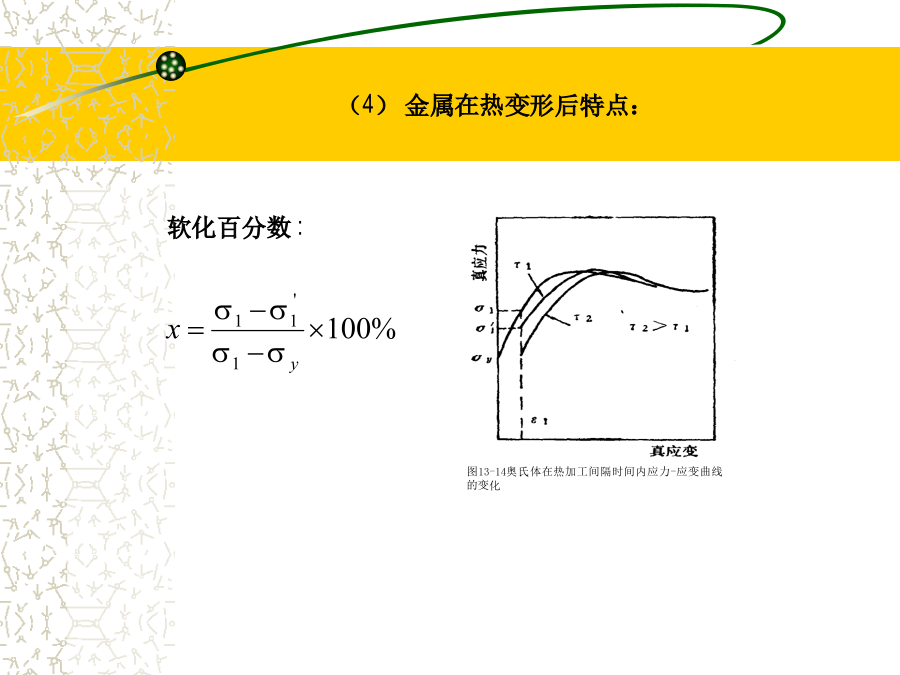

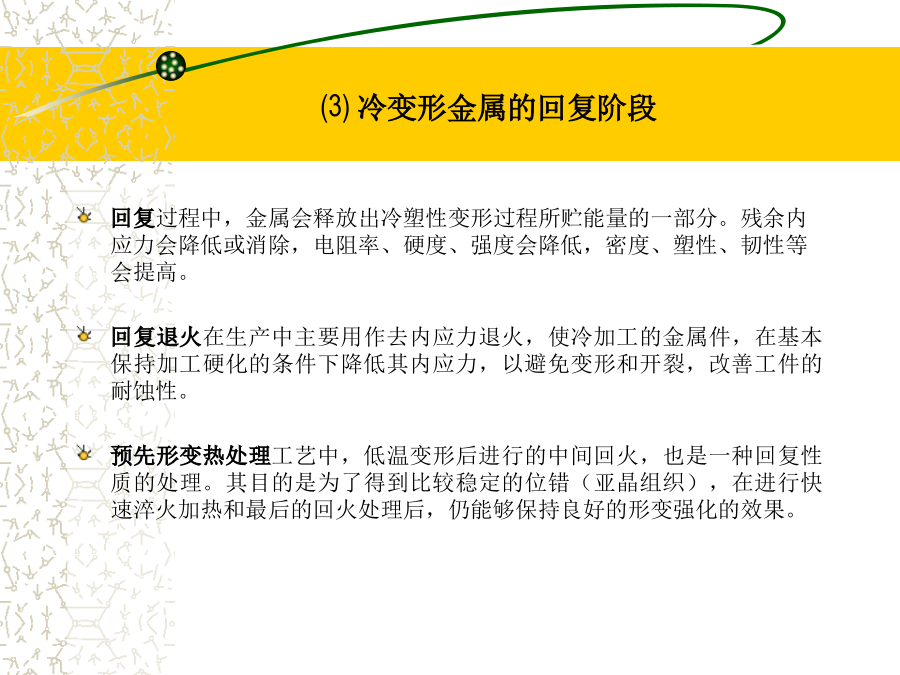

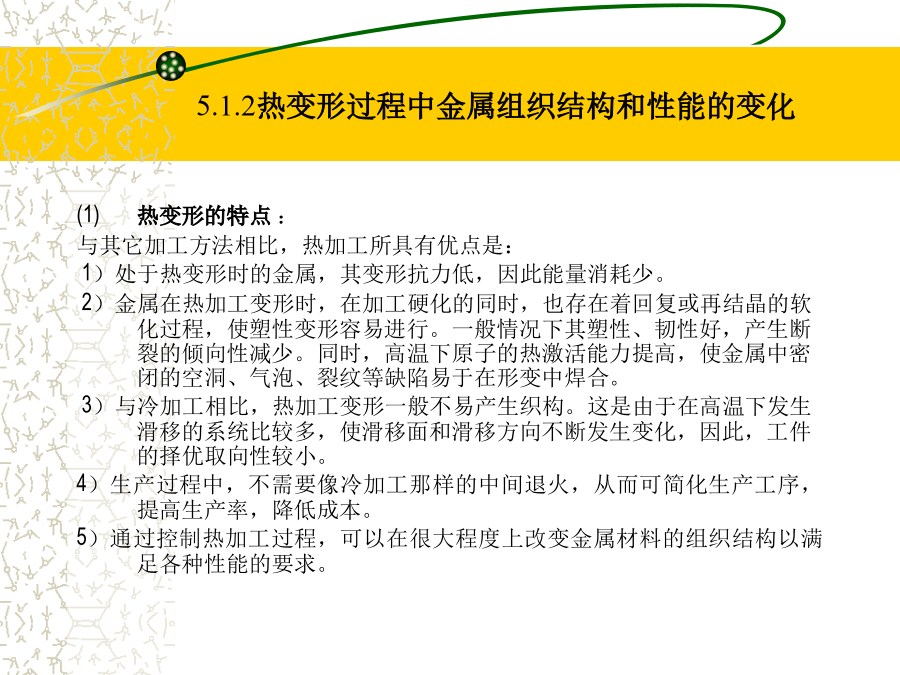

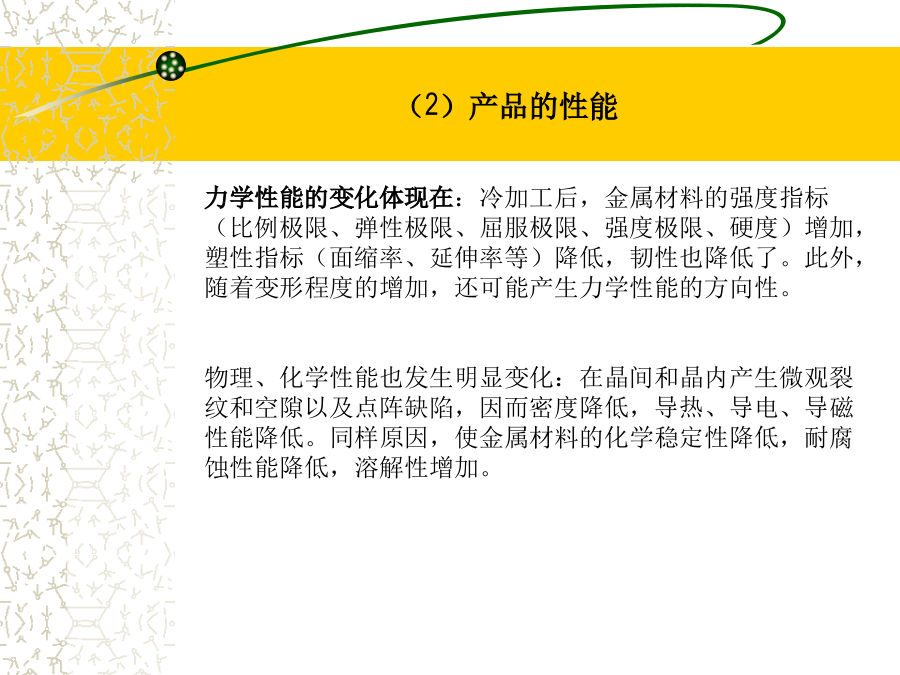

5成品的性能：5.1.1冷加工特点及产品性能（2）产品的性能(3)冷变形金属的回复阶段5.1.2热变形过程中金属组织结构和性能的变化不足之处主要是：（2）金属组织结构和性能的变化（3）金属在热变形过程中的特点：（4）金属在热变形后特点：5.2材料的各向异性极射投影高斯织构5.2.2织构的应用及控制(1)织构与机械性能各向异性(2)织构与磁晶各向异性1）织构在变压器上的应用高斯织构2）织构在电机上的应用(3)织构形成的控制原则2）深冲低碳板的再结晶织构控制轧制织构反极图5.3应变时效5.4残余应力厚板轧制时的残于应力残余应力的特点残余应力的特点加热可以消除残余应力释放微量应变消除残余应力残余应力的测定方法残余应力的测定方法锻件的残余应力锻件的残余应力5.5表面效应及疲劳影响疲劳试样的表面状态的因素大体上可分为三类：1）表面粗糙度2）表面性能的改变2）表面性能的改变2）表面性能的改变3）表面金属的残余应力3）表面金属的残余应力3）表面金属的残余应力3）表面金属的残余应力表面辊轧和喷丸表面辊轧和喷丸表面辊轧和喷丸引入表面的压缩残余应力的其它方法：5.6锻造缺陷锻造缺陷锻造流线锻造流线5.7、变形组织不均匀性混晶组织的危害EffectofdeformationamountonDRXbehaviorMicrostructuresafterdeformedundertheconditionsofF1-F4(deformedto70%inF3,F4)（a）F1；（b）F2；（c）F3；（d）F4Therewerelittleprecipitatesduringhotdeformation.AfterF1:minutequantityofparticleswithcomponentofMnS,150~200nm;AfterF2,F3:afewparticlesrichinTi.EDSanalysisshowsthatitisTiNwithface-centeredcubicstructure.Atthesametime,theparticlesofMnSandNb,Ticompoundprecipitationwitharatherlargedimensionof100~150nmwerefound.AfterF4,F5:manyout-of-shapeprecipitates.AfterF6:fineanddisperseprecipitates.EDSanalysisindicatesthattheatomicratioofNbis50~80%,theprecipitatesdisperseovergrainboundary,dislocationanddeformationband.Fig.5showsthattheprecipitatessizerangesbetween5~50nm.X60-Nb微合金化管线钢均匀组织控制变形量分配析出相控制
