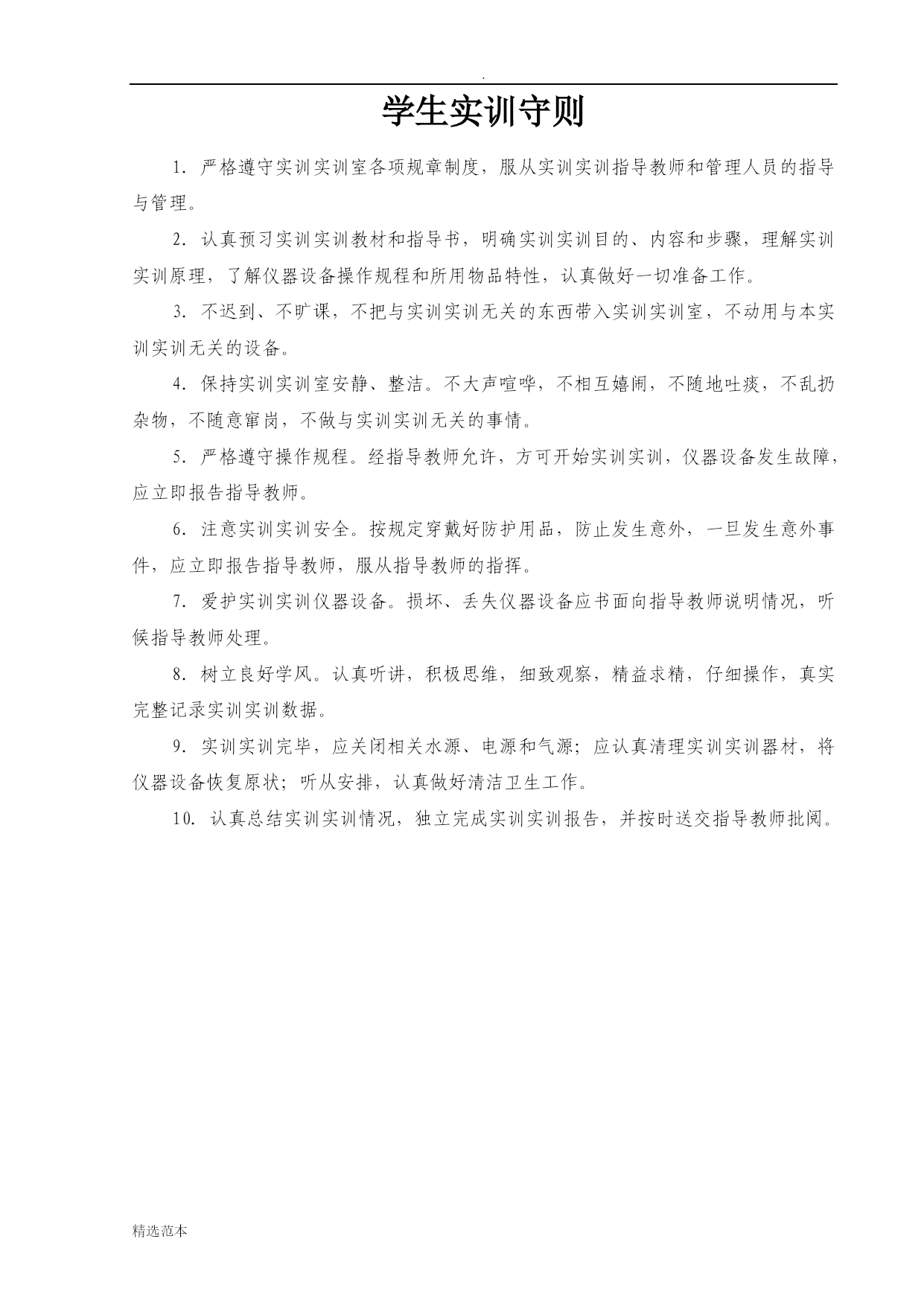

.精选范本.精选范本《电气控制与PLC》课程实训指导2009年10月学生实训守则1.严格遵守实训实训室各项规章制度,服从实训实训指导教师和管理人员的指导与管理。2.认真预习实训实训教材和指导书,明确实训实训目的、内容和步骤,理解实训实训原理,了解仪器设备操作规程和所用物品特性,认真做好一切准备工作。3.不迟到、不旷课,不把与实训实训无关的东西带入实训实训室,不动用与本实训实训无关的设备。4.保持实训实训室安静、整洁。不大声喧哗,不相互嬉闹,不随地吐痰,不乱扔杂物,不随意窜岗,不做与实训实训无关的事情。5.严格遵守操作规程。经指导教师允许,方可开始实训实训,仪器设备发生故障,应立即报告指导教师。6.注意实训实训安全。按规定穿戴好防护用品,防止发生意外,一旦发生意外事件,应立即报告指导教师,服从指导教师的指挥。7.爱护实训实训仪器设备。损坏、丢失仪器设备应书面向指导教师说明情况,听候指导教师处理。8.树立良好学风。认真听讲,积极思维,细致观察,精益求精,仔细操作,真实完整记录实训实训数据。9.实训实训完毕,应关闭相关水源、电源和气源;应认真清理实训实训器材,将仪器设备恢复原状;听从安排,认真做好清洁卫生工作。10.认真总结实训实训情况,独立完成实训实训报告,并按时送交指导教师批阅。.电气控制实训室、PLC实训室实训要求1.元件摆放时按照一定次序集中摆放,并且元器件之间留有适当间隔。另外元件的布置讲究美观、对称,并遵循便于操作、观察、测量、分析等原则。2.导线采用单股硬导线。布线时应讲究横平竖直,避免交叉连接,并且考虑用线最少、最短。3.接线要紧固,不能有裸体的线头在外。4.故障检查一定要在断电情况下进行,必须通电检查的则注意安全问题。5.故障检查依照先主电路,后控制电路的顺序。例如:若是通电后电动机不转情况,则先检查电源电路,如熔断器是否熔断;然后查看接线是否有脱线、松动等现象。最后检查控制电路连接,可用电压测量法,也可用电阻测量法来寻找故障点。6.操作过程严格遵守实训规则,注意安全问题。电工实训室2009年10月.精选范本.精选范本目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc241734229"一.接线PAGEREF_Toc241734229\h4HYPERLINK\l"_Toc241734230"实训一三相异步电动机点动、长动运行控制PAGEREF_Toc241734230\h7HYPERLINK\l"_Toc241734231"实训二三相异步电动机正反转控制PAGEREF_Toc241734231\h9HYPERLINK\l"_Toc241734232"实训三三相异步电动机Y—△降压起动控制PAGEREF_Toc241734232\h11HYPERLINK\l"_Toc241734233"实训四三相异步电动机接触器和按钮互锁控制PAGEREF_Toc241734233\h13HYPERLINK\l"_Toc241734234"实训五三相异步电动机能耗制动控制PAGEREF_Toc241734234\h15HYPERLINK\l"_Toc241734235"二.排故障PAGEREF_Toc241734235\h17HYPERLINK\l"_Toc241734236"实训六CA6140车床电气控制检修实训PAGEREF_Toc241734236\h18HYPERLINK\l"_Toc241734237"实训七Z3040摇臂钻床电气控制检修实训PAGEREF_Toc241734237\h19HYPERLINK\l"_Toc241734238"实训八X62W型万能铣床的电气控制检修实训PAGEREF_Toc241734238\h20HYPERLINK\l"_Toc241734239"实训九电动葫芦的电气控制检修实训PAGEREF_Toc241734239\h21HYPERLINK\l"_Toc241734240"三.编程PAGEREF_Toc241734240\h22HYPERLINK\l"_Toc241734241"实训十:SWOPC—FXGP/PLC编程软件练习及接线调试PAGEREF_Toc241734241\h23HYPERLINK\l"_Toc241734242"实训十一:电动机正反转控制PAGEREF_Toc241734242\h24HYPERLINK\l"_T
