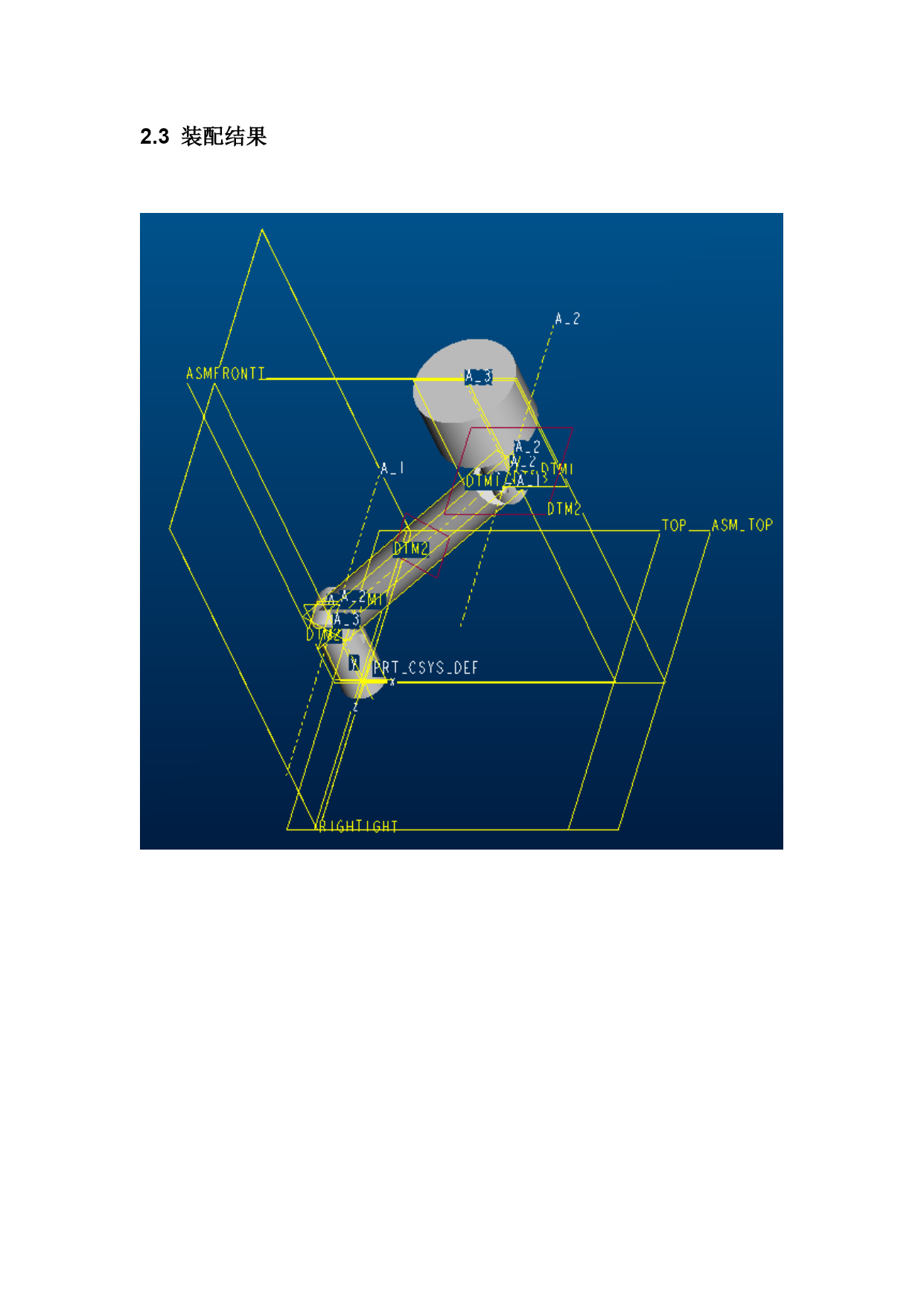

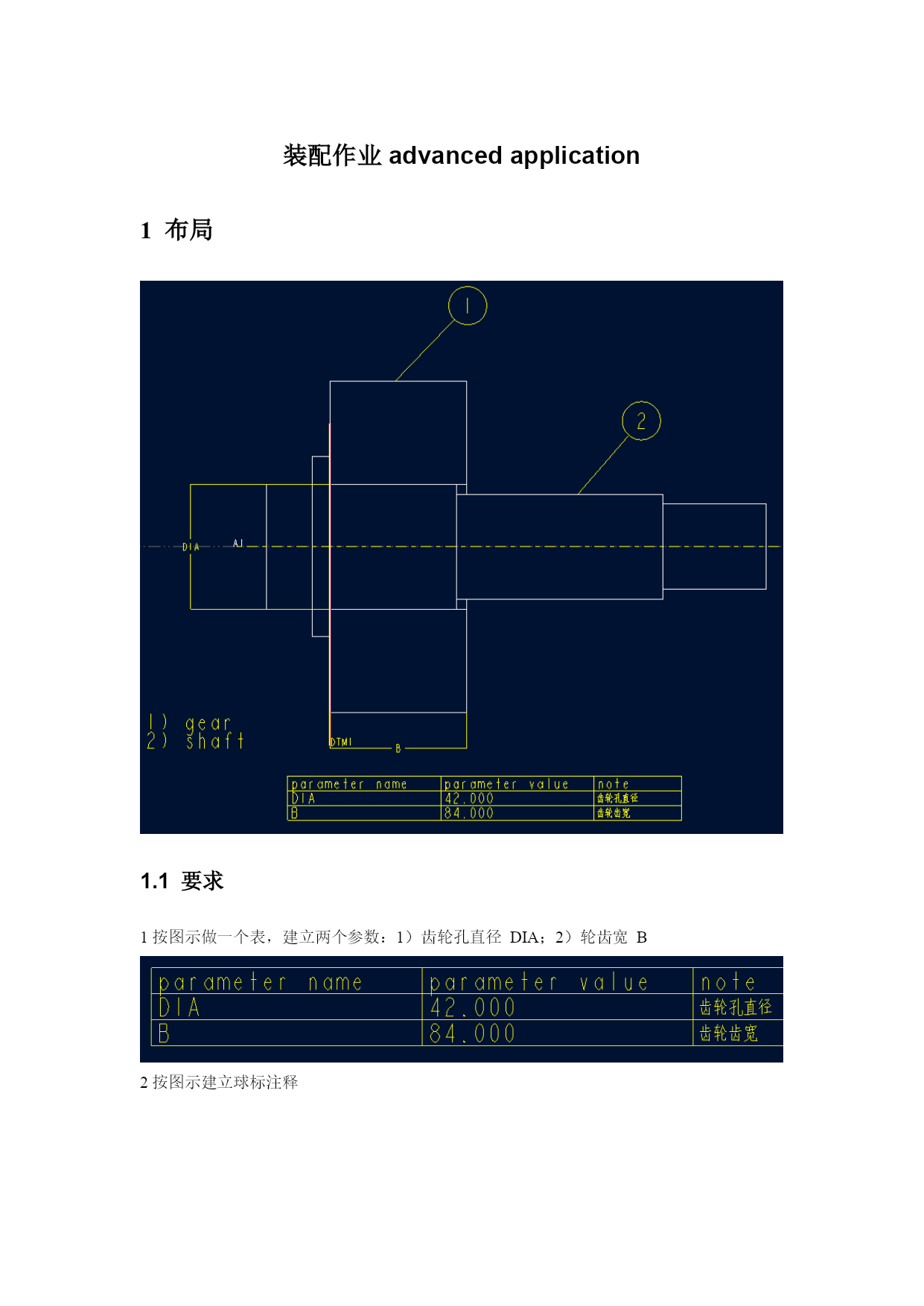

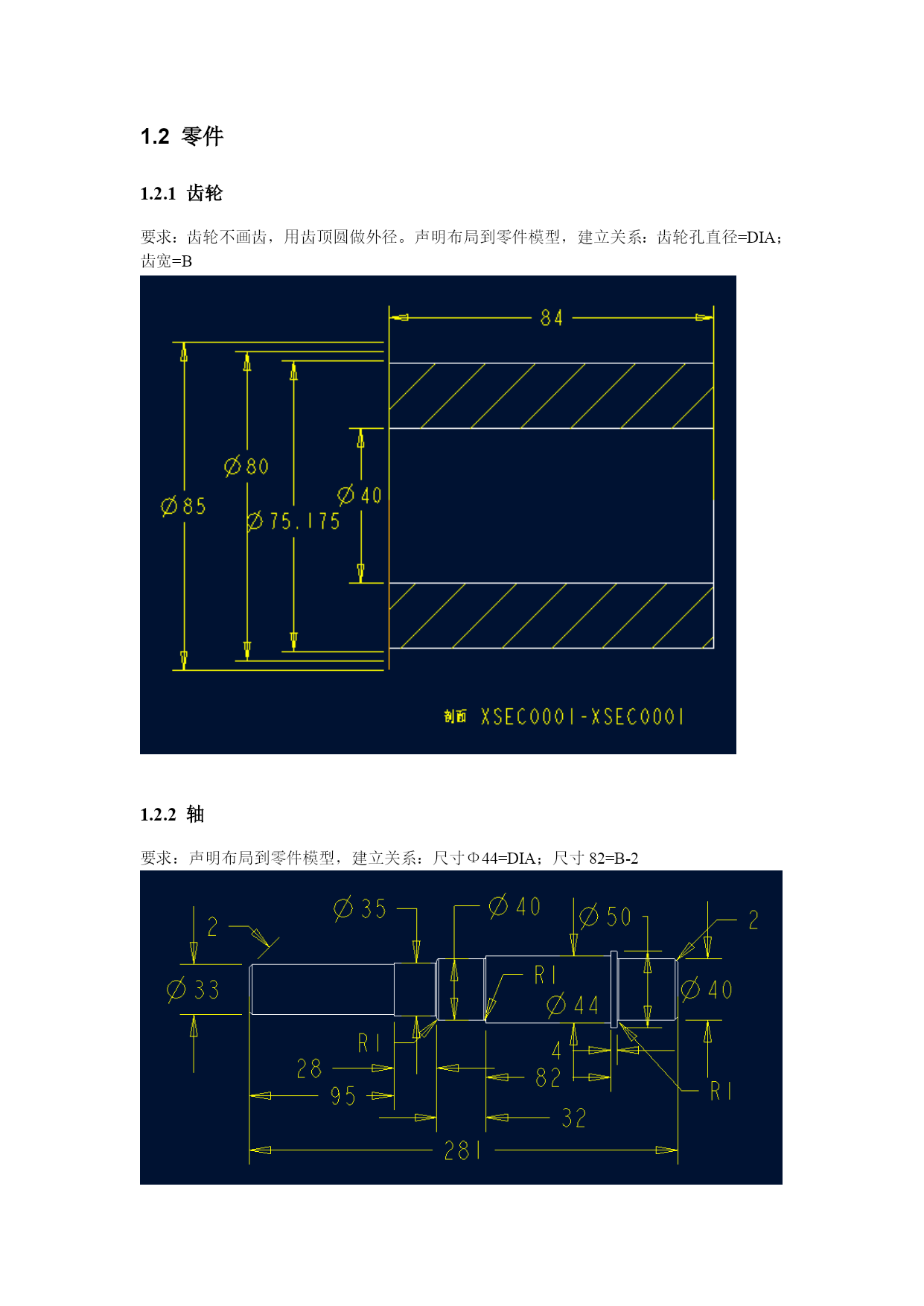

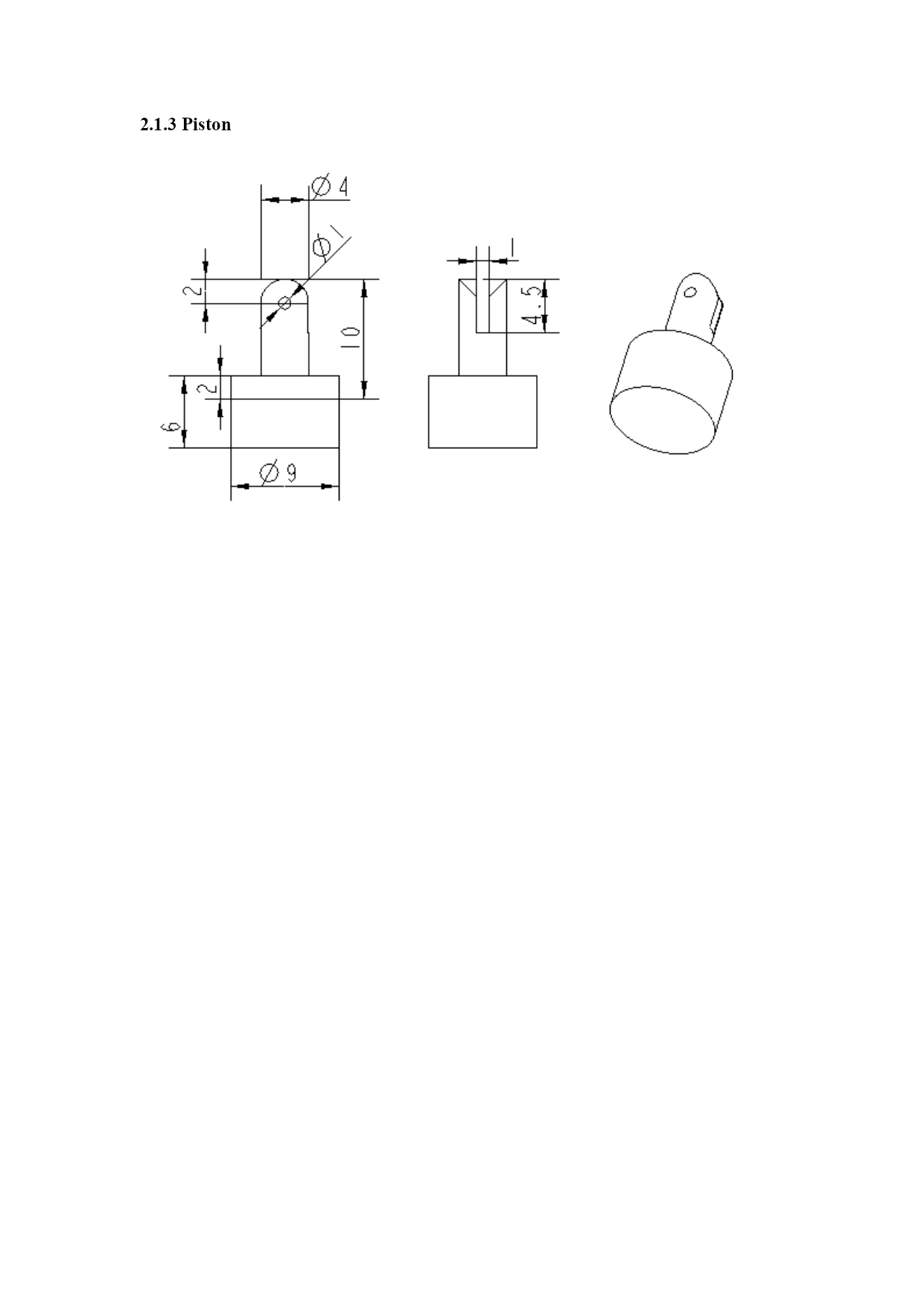

装配作业advancedapplication布局要求1按图示做一个表,建立两个参数:1)齿轮孔直径DIA;2)轮齿宽B2按图示建立球标注释零件齿轮要求:齿轮不画齿,用齿顶圆做外径。声明布局到零件模型,建立关系:齿轮孔直径=DIA;齿宽=B轴要求:声明布局到零件模型,建立关系:尺寸Φ44=DIA;尺寸82=B-2完成自动装配要求自动装配骨架活塞装配结构图LinkLinkbasePiston骨架装配结果
