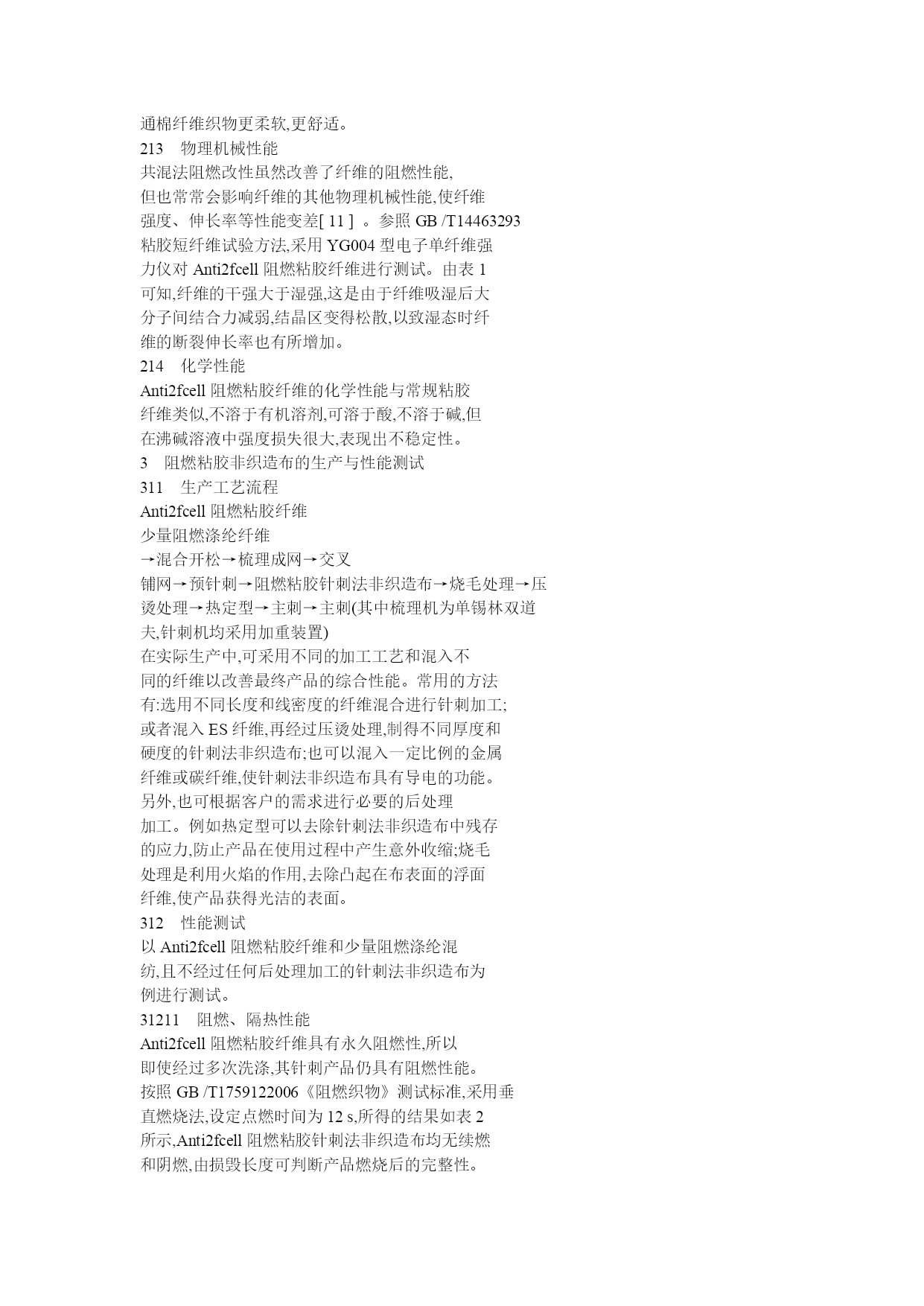

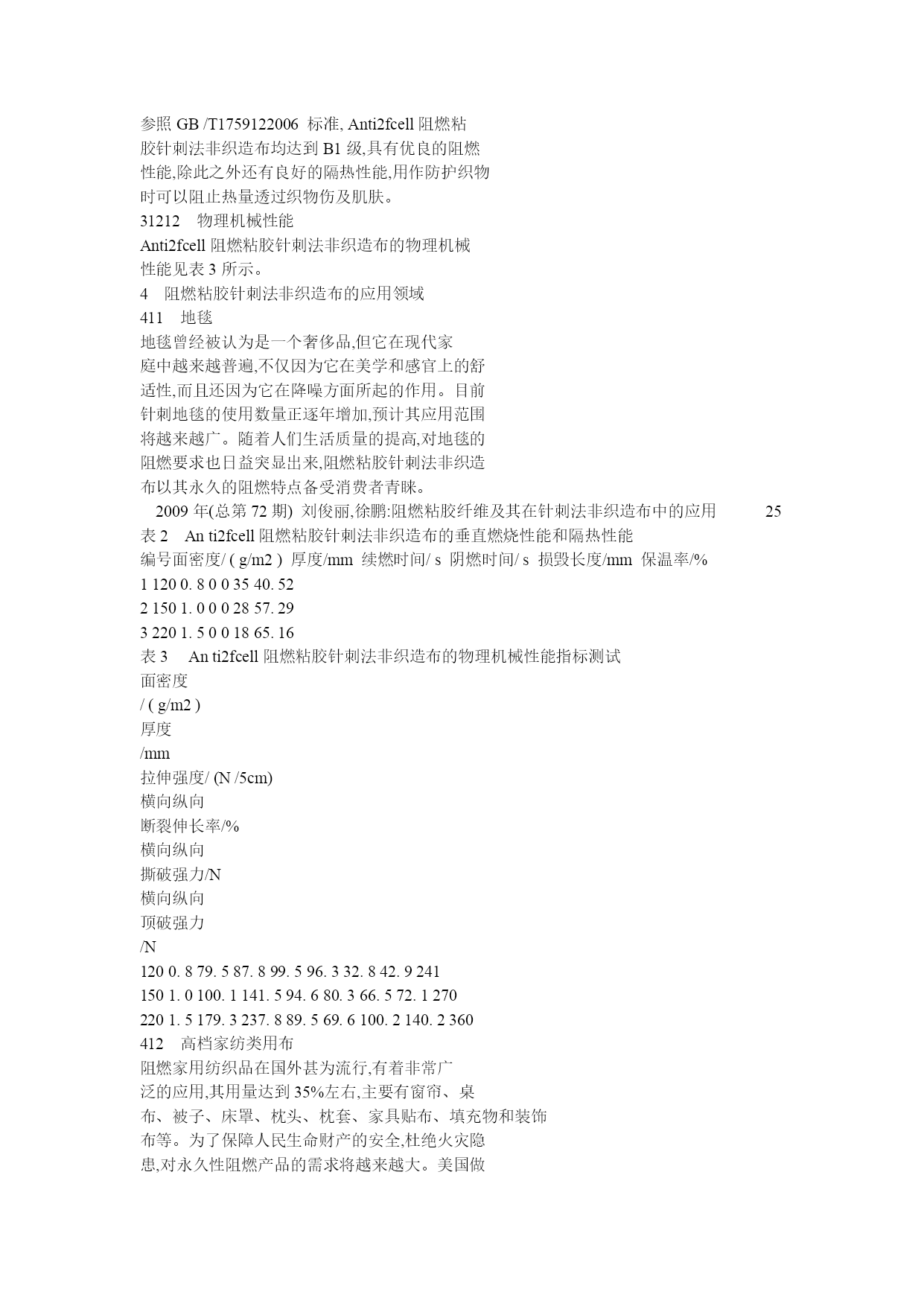

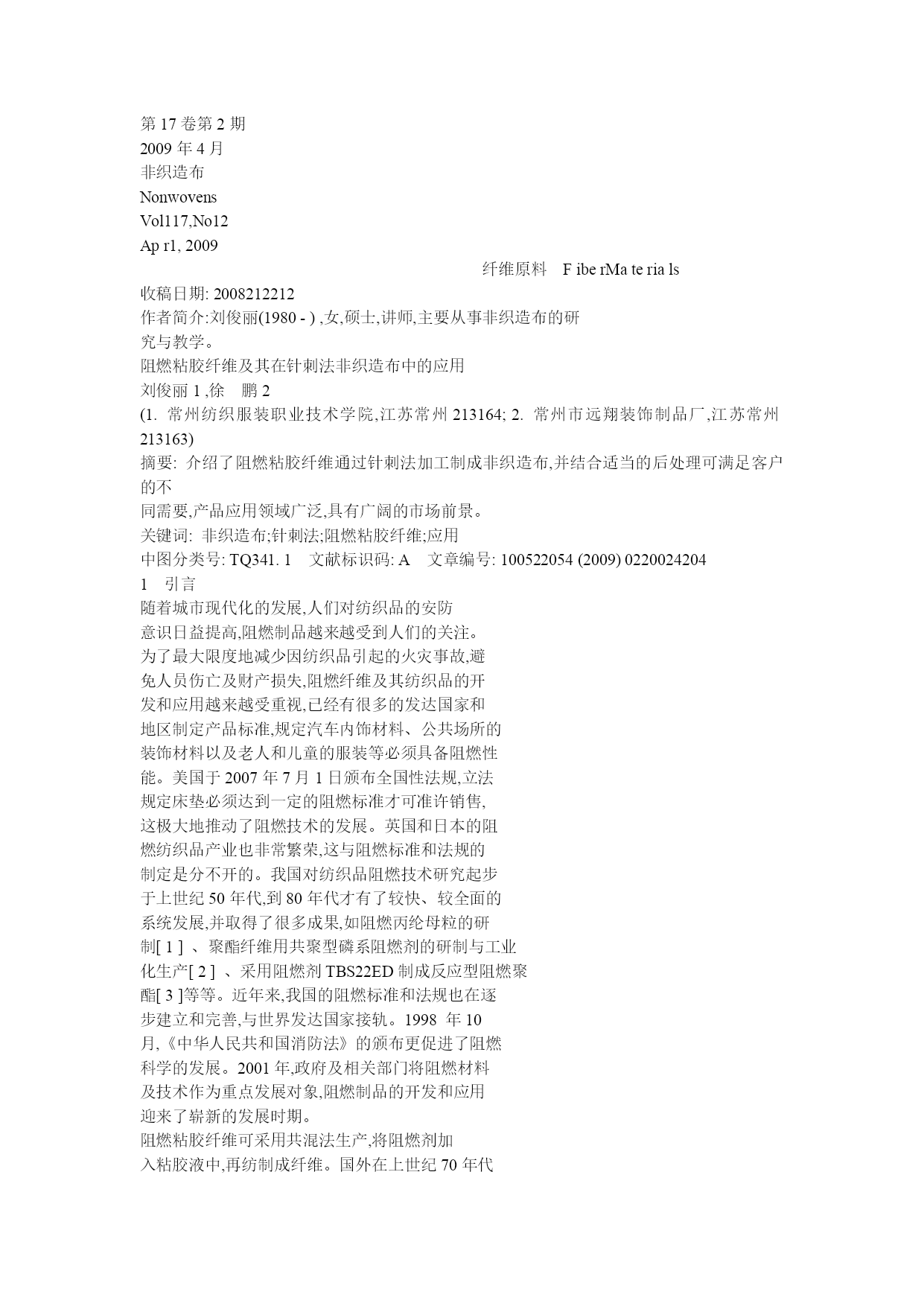

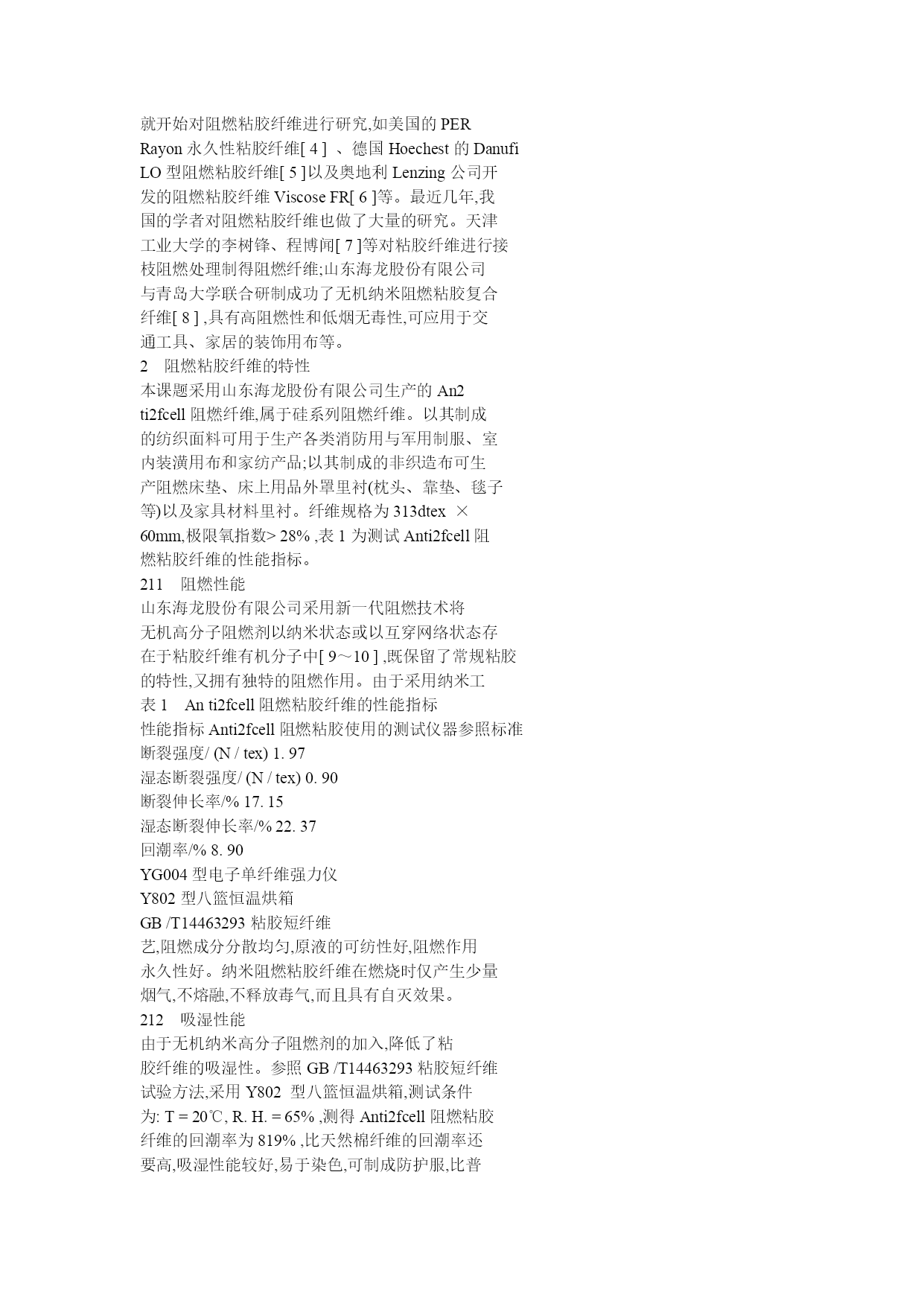

第17卷第2期2009年4月非织造布NonwovensVol117,No12Apr1,2009纤维原料FiberMaterials收稿日期:2008212212作者简介:刘俊丽(1980-),女,硕士,讲师,主要从事非织造布的研究与教学。阻燃粘胶纤维及其在针刺法非织造布中的应用刘俊丽1,徐鹏2(1.常州纺织服装职业技术学院,江苏常州213164;2.常州市远翔装饰制品厂,江苏常州213163)摘要:介绍了阻燃粘胶纤维通过针刺法加工制成非织造布,并结合适当的后处理可满足客户的不同需要,产品应用领域广泛,具有广阔的市场前景。关键词:非织造布;针刺法;阻燃粘胶纤维;应用中图分类号:TQ341.1文献标识码:A文章编号:100522054(2009)02200242041引言随着城市现代化的发展,人们对纺织品的安防意识日益提高,阻燃制品越来越受到人们的关注。为了最大限度地减少因纺织品引起的火灾事故,避免人员伤亡及财产损失,阻燃纤维及其纺织品的开发和应用越来越受重视,已经有很多的发达国家和地区制定产品标准,规定汽车内饰材料、公共场所的装饰材料以及老人和儿童的服装等必须具备阻燃性能。美国于2007年7月1日颁布全国性法规,立法规定床垫必须达到一定的阻燃标准才可准许销售,这极大地推动了阻燃技术的发展。英国和日本的阻燃纺织品产业也非常繁荣,这与阻燃标准和法规的制定是分不开的。我国对纺织品阻燃技术研究起步于上世纪50年代,到80年代才有了较快、较全面的系统发展,并取得了很多成果,如阻燃丙纶母粒的研制[1]、聚酯纤维用共聚型磷系阻燃剂的研制与工业化生产[2]、采用阻燃剂TBS22ED制成反应型阻燃聚酯[3]等等。近年来,我国的阻燃标准和法规也在逐步建立和完善,与世界发达国家接轨。1998年10月,《中华人民共和国消防法》的颁布更促进了阻燃科学的发展。2001年,政府及相关部门将阻燃材料及技术作为重点发展对象,阻燃制品的开发和应用迎来了崭新的发展时期。阻燃粘胶纤维可采用共混法生产,将阻燃剂加入粘胶液中,再纺制成纤维。国外在上世纪70年代就开始对阻燃粘胶纤维进行研究,如美国的PERRayon永久性粘胶纤维[4]、德国Hoechest的DanufiLO型阻燃粘胶纤维[5]以及奥地利Lenzing公司开发的阻燃粘胶纤维ViscoseFR[6]等。最近几年,我国的学者对阻燃粘胶纤维也做了大量的研究。天津工业大学的李树锋、程博闻[7]等对粘胶纤维进行接枝阻燃处理制得阻燃纤维;山东海龙股份有限公司与青岛大学联合研制成功了无机纳米阻燃粘胶复合纤维[8],具有高阻燃性和低烟无毒性,可应用于交通工具、家居的装饰用布等。2阻燃粘胶纤维的特性本课题采用山东海龙股份有限公司生产的An2ti2fcell阻燃纤维,属于硅系列阻燃纤维。以其制成的纺织面料可用于生产各类消防用与军用制服、室内装潢用布和家纺产品;以其制成的非织造布可生产阻燃床垫、床上用品外罩里衬(枕头、靠垫、毯子等)以及家具材料里衬。纤维规格为313dtex×60mm,极限氧指数>28%,表1为测试Anti2fcell阻燃粘胶纤维的性能指标。211阻燃性能山东海龙股份有限公司采用新一代阻燃技术将无机高分子阻燃剂以纳米状态或以互穿网络状态存在于粘胶纤维有机分子中[9～10],既保留了常规粘胶的特性,又拥有独特的阻燃作用。由于采用纳米工表1Anti2fcell阻燃粘胶纤维的性能指标性能指标Anti2fcell阻燃粘胶使用的测试仪器参照标准断裂强度/(N/tex)1.97湿态断裂强度/(N/tex)0.90断裂伸长率/%17.15湿态断裂伸长率/%22.37回潮率/%8.90YG004型电子单纤维强力仪Y802型八篮恒温烘箱GB/T14463293粘胶短纤维艺,阻燃成分分散均匀,原液的可纺性好,阻燃作用永久性好。纳米阻燃粘胶纤维在燃烧时仅产生少量烟气,不熔融,不释放毒气,而且具有自灭效果。212吸湿性能由于无机纳米高分子阻燃剂的加入,降低了粘胶纤维的吸湿性。参照GB/T14463293粘胶短纤维试验方法,采用Y802型八篮恒温烘箱,测试条件为:T=20℃,R.H.=65%,测得Anti2fcell阻燃粘胶纤维的回潮率为819%,比天然棉纤维的回潮率还要高,吸湿性能较好,易于染色,可制成防护服,比普通棉纤维织物更柔软,更舒适。213物理机械性能共混法阻燃改性虽然改善了纤维的阻燃性能,但也常常会影响纤维的其他物理机械性能,使纤维强度、伸长率等性能变差[11]。参照GB/T14463293粘胶短纤维试验方法,采用YG004型电子单纤维强力仪对An
