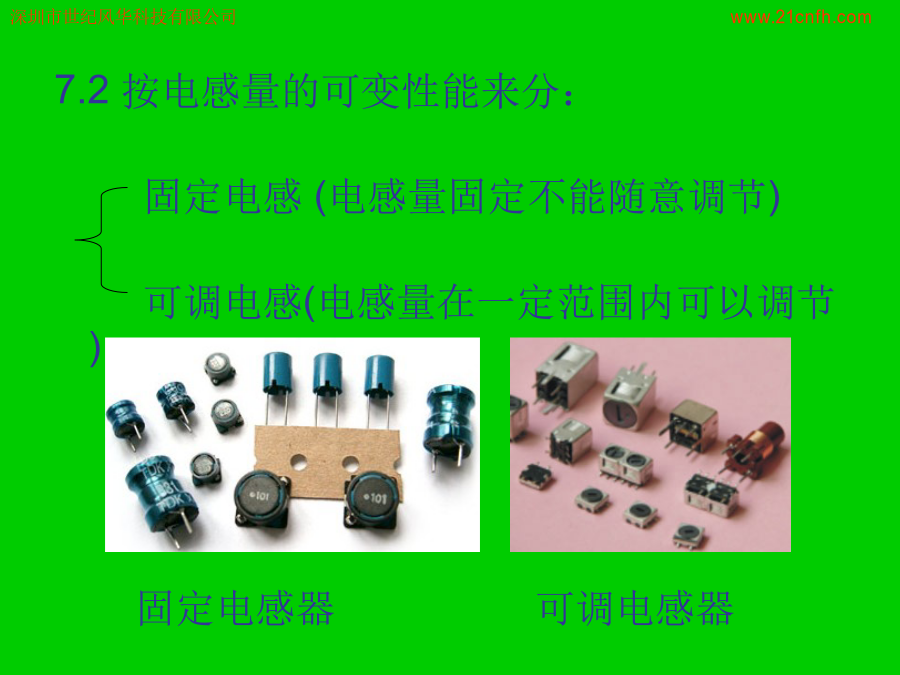

电感知识讲义目录一、电感的概述：二、常用电感图示:三、电感的组成：四、电感的工作原理：五、电感在电路的特点：七、电感的分类：7.2按电感量的可变性能来分：固定电感(电感量固定不能随意调节)可调电感(电感量在一定范围内可以调节)7.3按工作频率分：低频电感器(工作频率≤60Hz,例如:电输入级的EMI共模或差模电感）中频电感器（工作频率位于60Hz＜F≤20KHz,例如:功率电感、储能电感等）高频电感器（工作频率高于＞20KHz，例如:色码电感和高Q值电感）7.4按屏蔽结构分（主要针对电源滤波电感）带屏蔽结构电感1.特点:有磁屏蔽罩,从外面看不到内部线圈结构(成本相对较高，主要应用于零件安装密度高，对散热和电磁等防护要求比较高的高性能工作稳定的产品）2.优点:结构紧凑、漏感低,对电感周边零件磁干扰影响较小、散热好,性能较稳定）非屏蔽结构电感1.特点:没有磁屏蔽罩，从外面能看到内部线圈结构(主要适用于零件安装密度低，对电磁干扰和稳定性能相对要求较低的场合)2.优点:结构简单、成本较低.7.5按导磁体的性质分空芯电感线圈(不带磁芯的单层绕组结构,感量低、集肤效应及匝间电容低，主要用于高频振荡电路).带磁芯电感线圈(带磁芯的单层或多层绕组结构，感量大、品质因素(Q值)高，高温和大电流工作条件下感量等性能稳定，主要应用于DC-DC大电流滤波、EMI消除以及储能电路中).7.6按照引脚的结构方式(主要针对插件型元件）径向型:引脚的出线方向与元件圆截面直径方向一致，与圆轴线垂直，如下图说明:轴向型:引脚的出线方向与元件圆截面轴线方向一致，与圆直径垂直，如下图说明:7.7按电感的用途来分类:信号电感(一方面用于消除视频、音频等信号杂讯确保整机系统工作性能稳定,另一方面用于信号的发生、整形);电源类电感(应用于电源设备上作为低频滤波及储能器件);抗干扰类电感(整机EMI、EMC安规论证需求);八、电感主要参数说明8.3直流电阻值(D.C.R);A).指电感的漆包线直流电阻值,单位:Ω(欧姆)或者mΩ(毫欧姆);B).直流电阻值决取于电感线圈的匝数、线径以及漆包线的电阻率;C).直流电阻值取决于电感工作时表面温度,希望越小越好.8.4额定电流（RateCurrent):温升电流(Irms):电感表面温升△T小于40℃时流过电感的最大电流值.饱和电流(Isat):电感量下降至原来的70%(参考值）时流过电感的最大电流值.*通常情况我们如上两者中最少的一个为电感的额定电流.*额定电流为电感元器件选型时必须要考量的重要因素,通常电路设计时取5%~20%余量值.8.6品质因素(Q值):A).品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R.B).品质因数为高频电感线圈选型时必须要考量的重要参数之一,厂家通常采用磁芯线圈,多股粗线圈均可提高线圈的Q值.8.7外型&尺寸（OutLine)体积小型化是目前产品设计的主流,也是当前电子元器件发展的必然趋势,电感选型时满足基本的电气参数需求需求前提下，尽量采用小体积产品以节约产品的使用空间，通常情况下电感选型外型重点关注引脚间距、型状结构、本体及外形安装尺寸九、电感选型基本要领:十、电感规格书查阅的重点谢谢参与！
