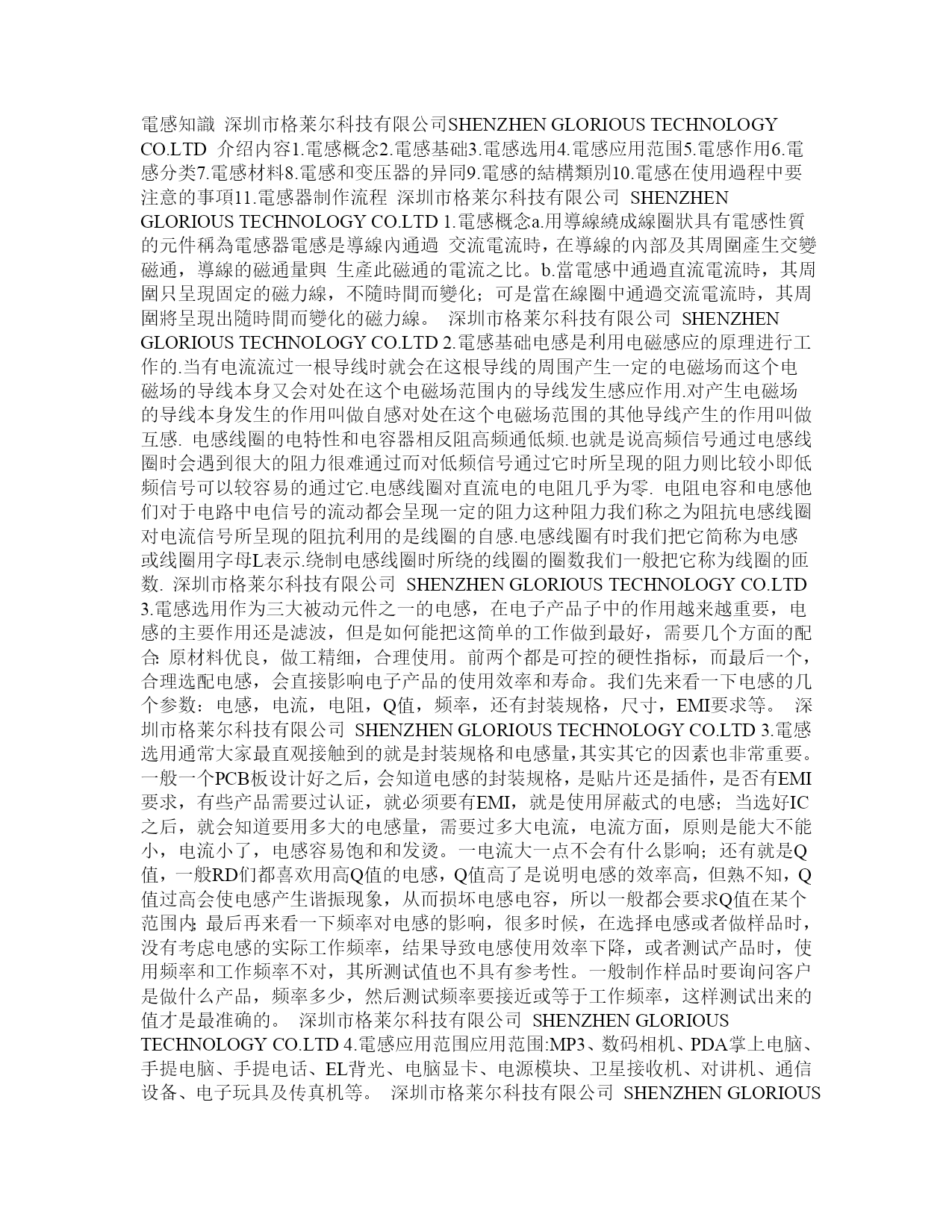

電感知識深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD介绍内容1.電感概念2.電感基础3.電感选用4.電感应用范围5.電感作用6.電感分类7.電感材料8.電感和变压器的异同9.電感的結構類別10.電感在使用過程中要注意的事項11.電感器制作流程深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD1.電感概念a.用導線繞成線圈狀具有電感性質的元件稱為電感器電感是導線內通過交流電流時，在導線的內部及其周圍產生交變磁通，導線的磁通量與生產此磁通的電流之比。b.當電感中通過直流電流時，其周圍只呈現固定的磁力線，不隨時間而變化；可是當在線圈中通過交流電流時，其周圍將呈現出隨時間而變化的磁力線。深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD2.電感基础电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时就会在这根导线的周围产生一定的电磁场而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用叫做自感对处在这个电磁场范围的其他导线产生的作用叫做互感.电感线圈的电特性和电容器相反阻高频通低频.也就是说高频信号通过电感线圈时会遇到很大的阻力很难通过而对低频信号通过它时所呈现的阻力则比较小即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻电容和电感他们对于电路中电信号的流动都会呈现一定的阻力这种阻力我们称之为阻抗电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为电感或线圈用字母L表示.绕制电感线圈时所绕的线圈的圈数我们一般把它称为线圈的匝数.深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD3.電感选用作为三大被动元件之一的电感，在电子产品子中的作用越来越重要，电感的主要作用还是滤波，但是如何能把这简单的工作做到最好，需要几个方面的配合：原材料优良，做工精细，合理使用。前两个都是可控的硬性指标，而最后一个，合理选配电感，会直接影响电子产品的使用效率和寿命。我们先来看一下电感的几个参数：电感，电流，电阻，Q值，频率，还有封装规格，尺寸，EMI要求等。深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD3.電感选用通常大家最直观接触到的就是封装规格和电感量，其实其它的因素也非常重要。一般一个PCB板设计好之后，会知道电感的封装规格，是贴片还是插件，是否有EMI要求，有些产品需要过认证，就必须要有EMI，就是使用屏蔽式的电感；当选好IC之后，就会知道要用多大的电感量，需要过多大电流，电流方面，原则是能大不能小，电流小了，电感容易饱和和发烫。一电流大一点不会有什么影响；还有就是Q值，一般RD们都喜欢用高Q值的电感，Q值高了是说明电感的效率高，但熟不知，Q值过高会使电感产生谐振现象，从而损坏电感电容，所以一般都会要求Q值在某个范围内；最后再来看一下频率对电感的影响，很多时候，在选择电感或者做样品时，没有考虑电感的实际工作频率，结果导致电感使用效率下降，或者测试产品时，使用频率和工作频率不对，其所测试值也不具有参考性。一般制作样品时要询问客户是做什么产品，频率多少，然后测试频率要接近或等于工作频率，这样测试出来的值才是最准确的。深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD4.電感应用范围应用范围:MP3、数码相机、PDA掌上电脑、手提电脑、手提电话、EL背光、电脑显卡、电源模块、卫星接收机、对讲机、通信设备、电子玩具及传真机等。深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD5.電感作用电感的作用就是通直流，阻交流，滤波（阻高波，通低波）升压电容与电感的区别是：电容通交流，阻直流電感在電路最常見的功能就是與電容一起，組成LC濾波電路。我們已經知道，電容具有“阻直流，通交流”的本領，而電感則有“通直流，阻交流”的功能。如果把伴有許多干擾信號的直流電通過LC濾波電路（如圖），那麼，交流干擾信號將被電容變成熱能消耗掉；變得比較純淨的直流電流通過電感時，其中的交流干擾信號也被變成磁感和熱能，頻率較高的最容易被電感阻抗，這就可以抑制較高頻率的干擾信號。深圳市格莱尔科技有限公司SHENZHENGLORIOUSTECHNOLOGYCO.LTD6.電感分类按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。按工作频率：高频电感器、中频电感器和低频电感器。
