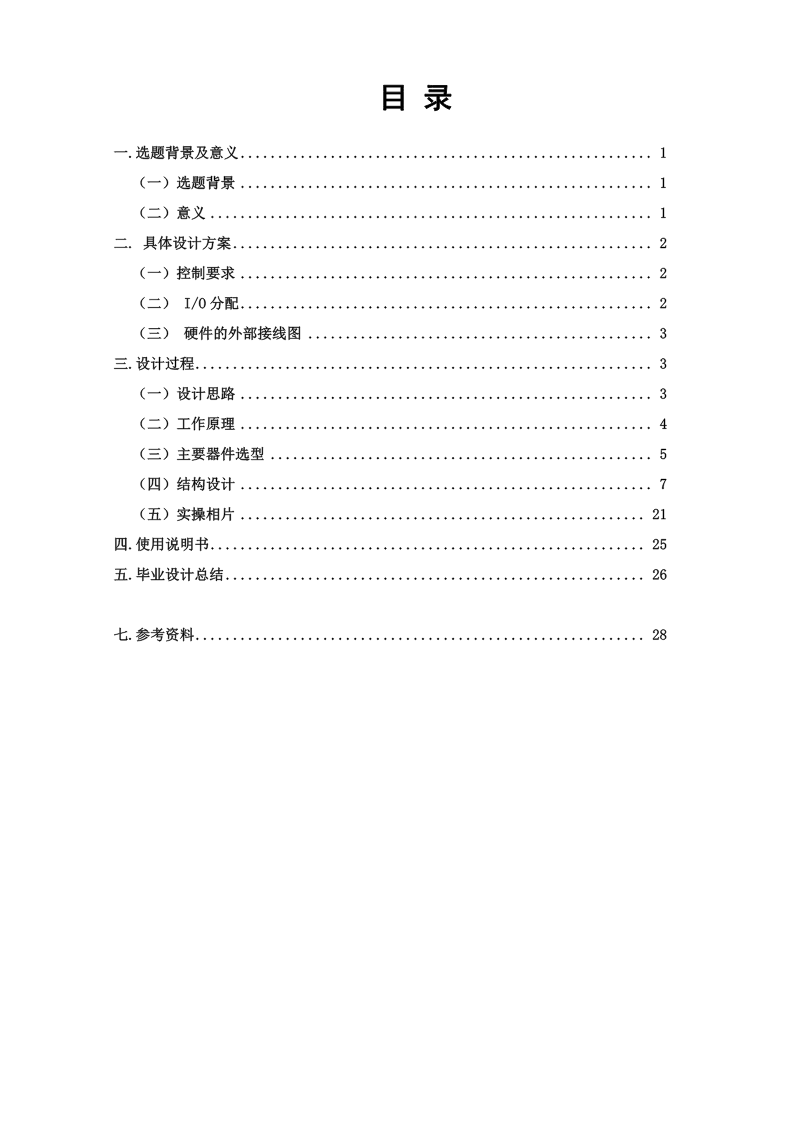

目录一.选题背景及意义.......................................................1（一）选题背景.......................................................1（二）意义...........................................................1二.具体设计方案........................................................2（一）控制要求.......................................................2（二）I/O分配.......................................................2（三）硬件的外部接线图..............................................3三.设计过程.............................................................3（一）设计思路.......................................................3（二）工作原理.......................................................4（三）主要器件选型...................................................5（四）结构设计.......................................................7（五）实操相片......................................................21四.使用说明书..........................................................25五.毕业设计总结........................................................26七.参考资料............................................................28带超重保护别墅三层电梯PLC控制系统设计一.选题背景及意义（一）选题背景1.在实行城镇化的今天,电梯随着我国居民生活水平显著提高,逐渐成为人们工作,生活中必不可少的垂直运输工具.房地产业飞速发展,促进了电梯行业的快速发展,人们对电梯的安全性、可靠性、外观性能，实用性能，舒适性的要求越来越高，继电器控制的弱点就越来越明显。可编程序控制器(PLC)最早是根据顺序逻辑控制的需要而发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。2.超过电梯的额定载重量时候，系统会发出警告，并且电梯不关门。因为超载运行会造成电梯事故，轻则关人，重则危及人身安全。所以在电梯上都装有超载保护装置。超载保护装置的工作原理：通过电梯的称重装置，判断电梯是重荷运行还是轻荷运行，在重荷运行启动时给电机输入一个预负载电流，以避免电梯启动时发牛轿厢瞬间下滑或上滑的现象。由于现代电梯能在小于负载情况下自动调整电梯的启动转矩，即根据电梯实际负载给出相应的启动电流，让电梯启动变得更为平稳顺畅，使电梯运行的舒适感、稳定性以及节能性达到最佳状态。3.传统的电梯停靠逻辑有个很大的问题，当电梯超重时，电梯会拒绝关门和启动，但是由于人体重的非线性分布，对于别墅中的家用电梯，在乘坐电梯的过程中，出现超重或者失重的现象就必然会引起不舒适感.常见的技术方案是将超载报警装置安装在轿架下梁上。但现有的超载报警装置测量误差大，存在着很大的安全隐患，不适用于客流量大的电梯使用，因此设计了一种电梯用超重报警装置，该电梯用超重报警装置测量精确，安全性能高，具有很强的实用性。为避免出现安全事故，超重报警系统，承重模块和承重传感器等必不可少。好处：使人们出入更加便捷，在搬大型家具时会省时省力而且会防止家具碰坏。家里有老人，会防止老人因爬楼梯而受伤。（二）意义1.为了快速精准地检测电梯是否超载,本文设计了一种基于承重传感器的电梯超载检测装置,包括轿厢,固定装置和测量控制器,其中固定装置包括固定架,称重和承重传感器等,结合外围设备,可快速反应超载与否并给予报警提示2.通过设计可以增强学生对运动控制学的认识
