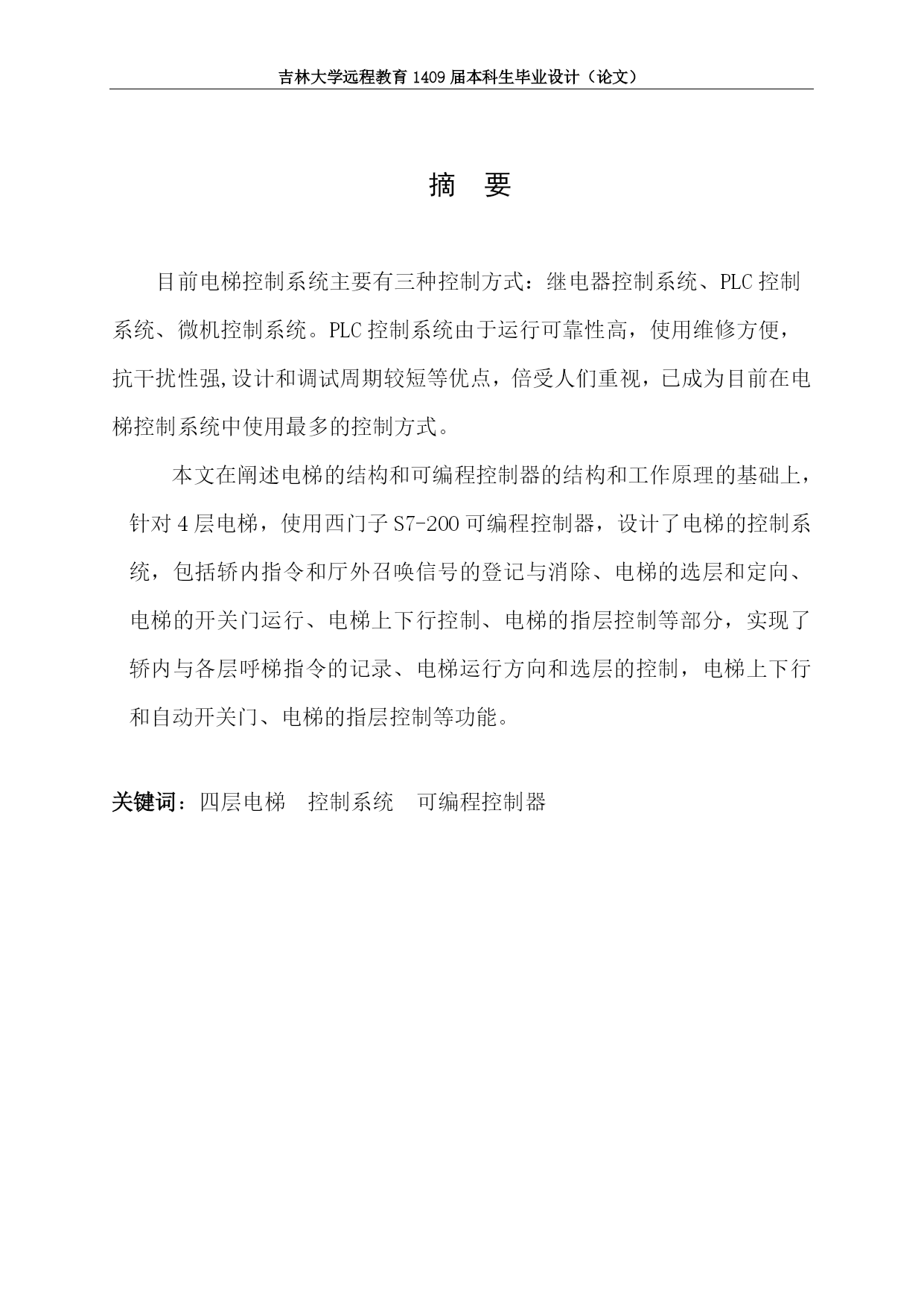

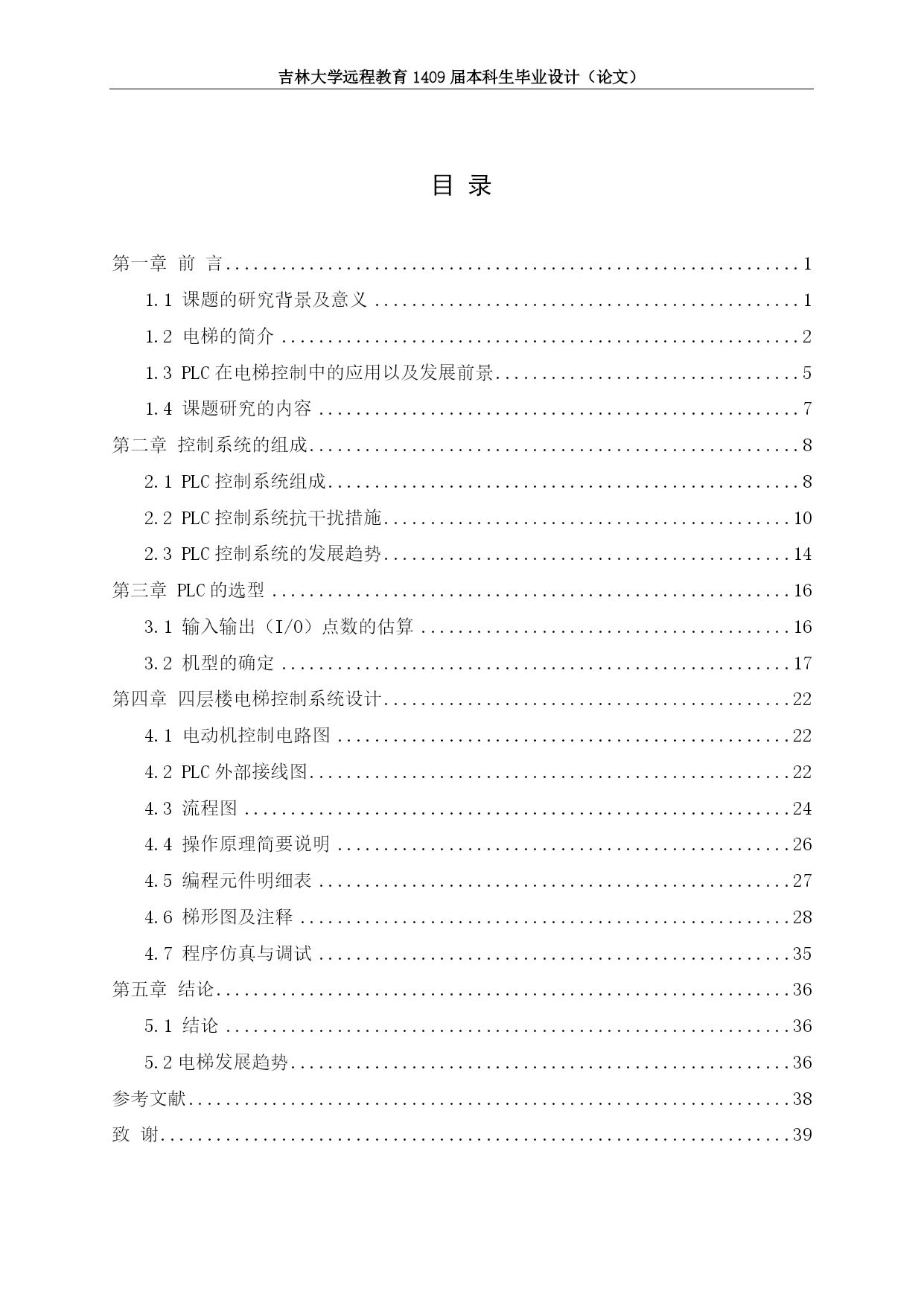

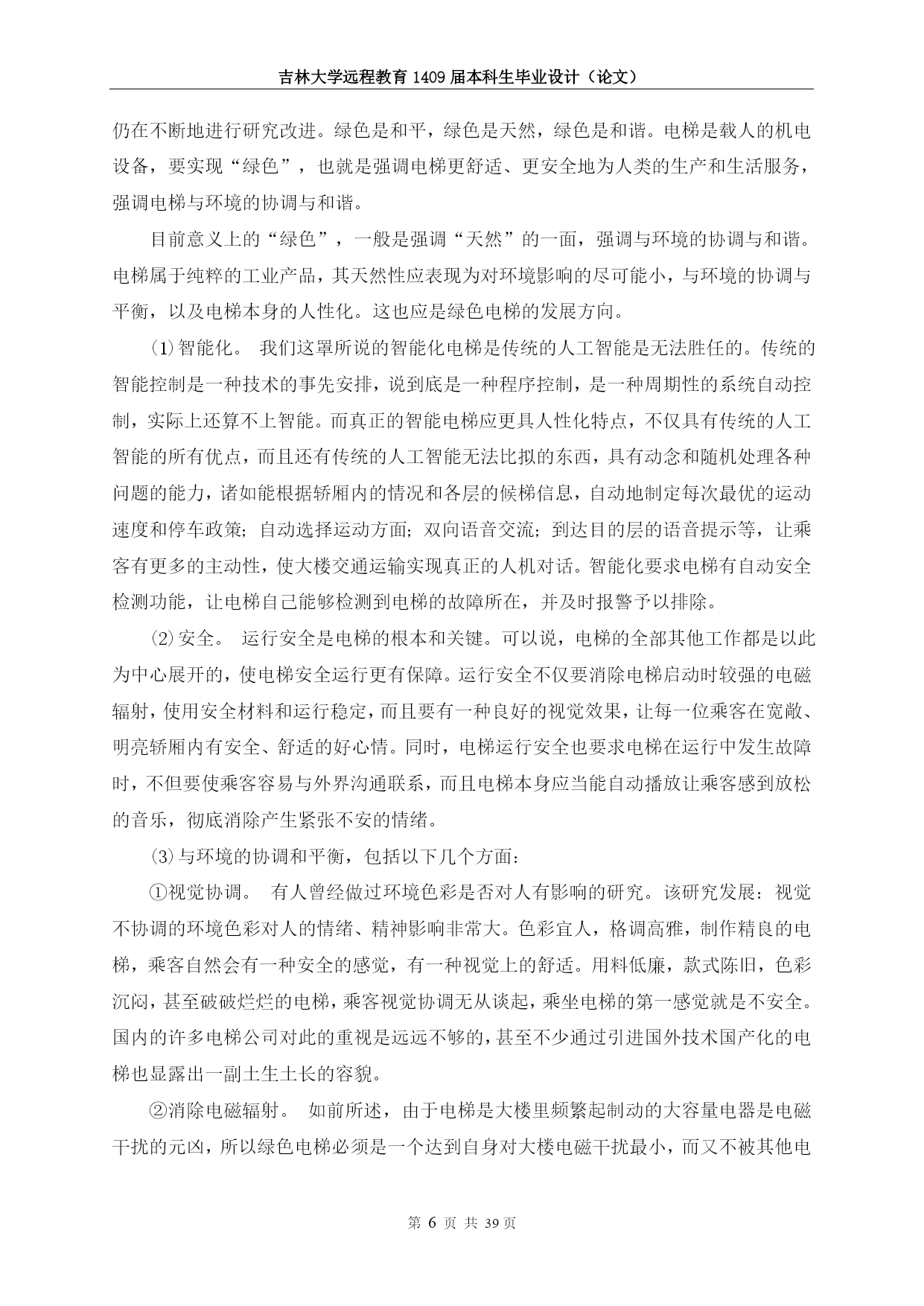

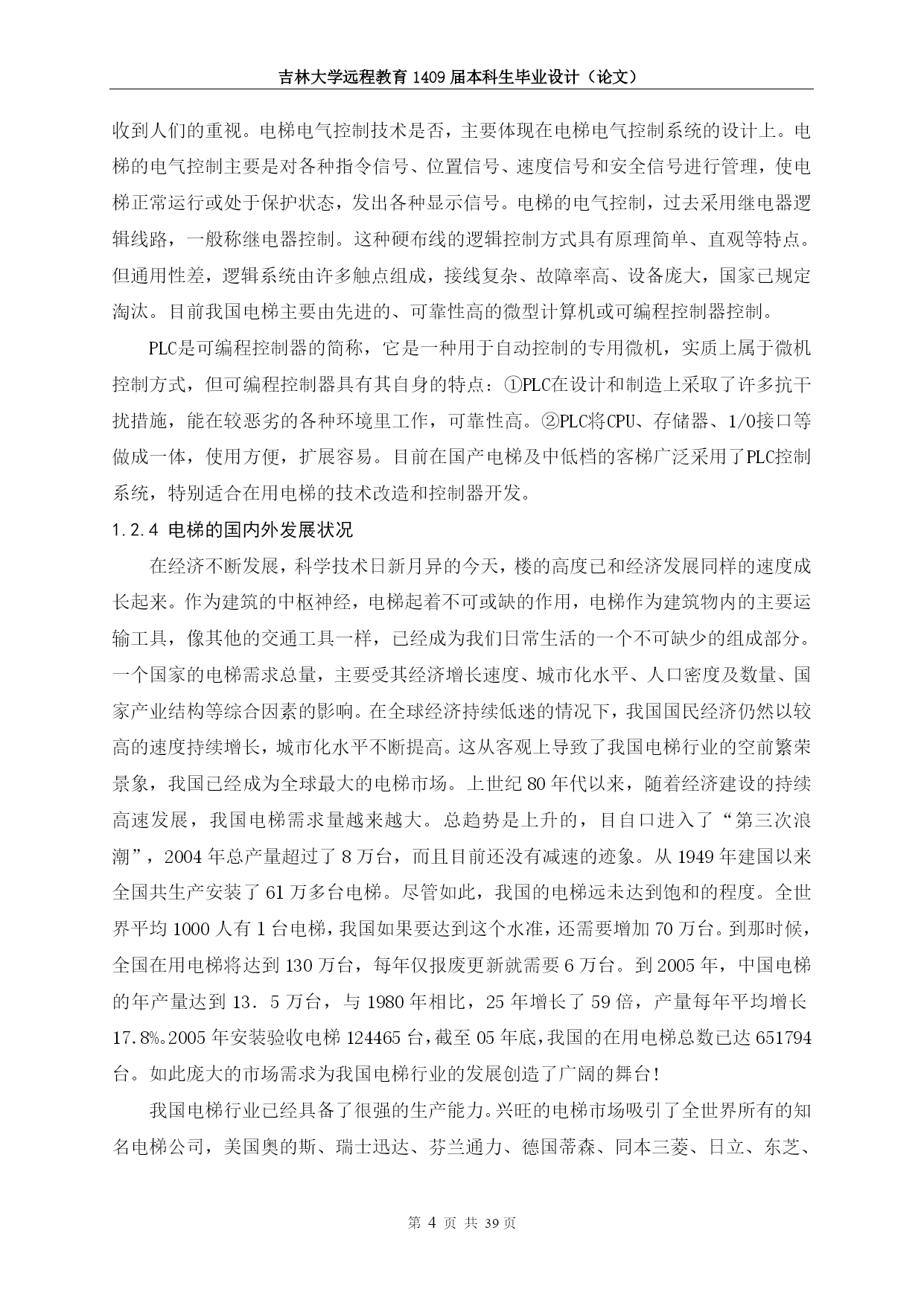

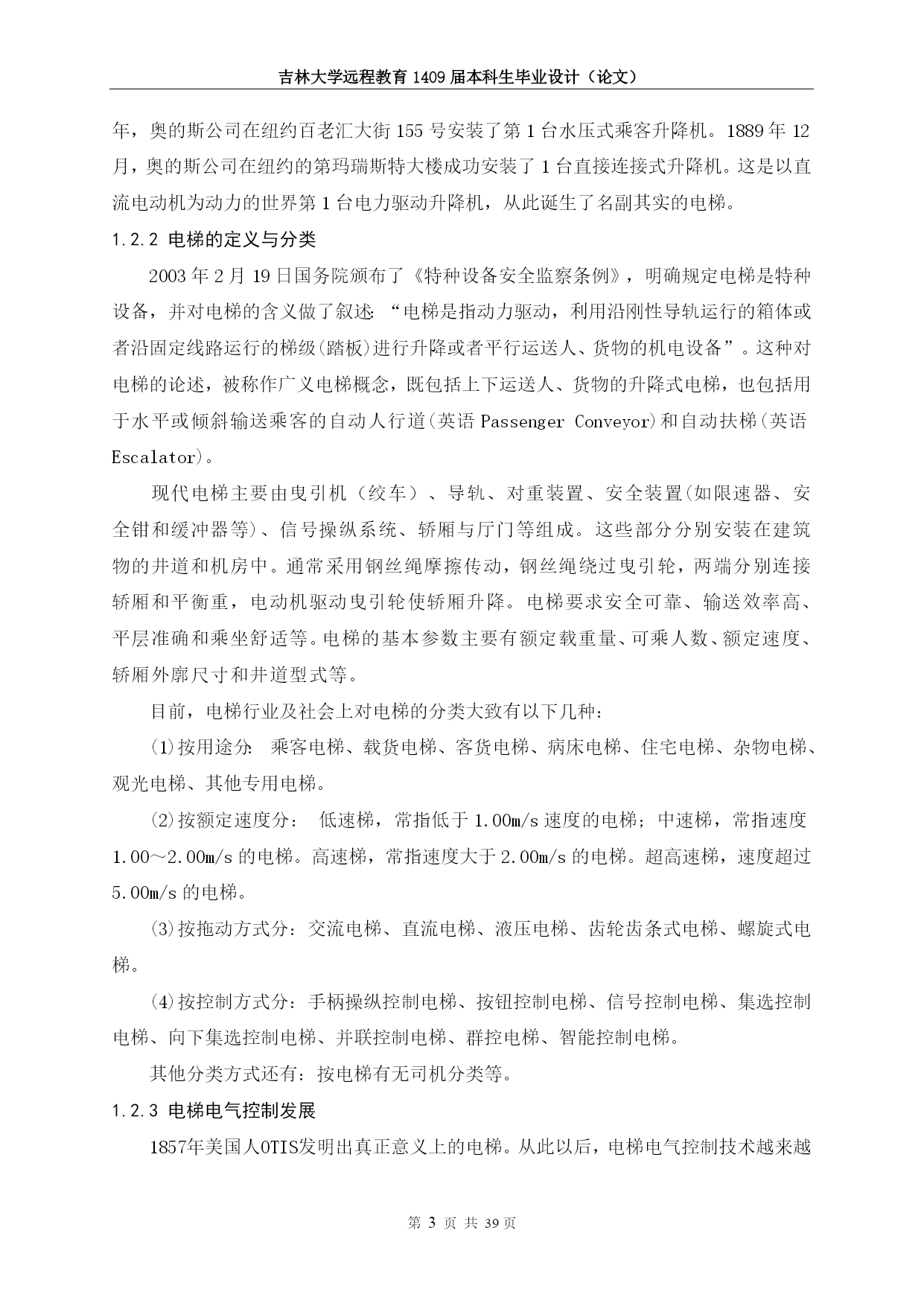

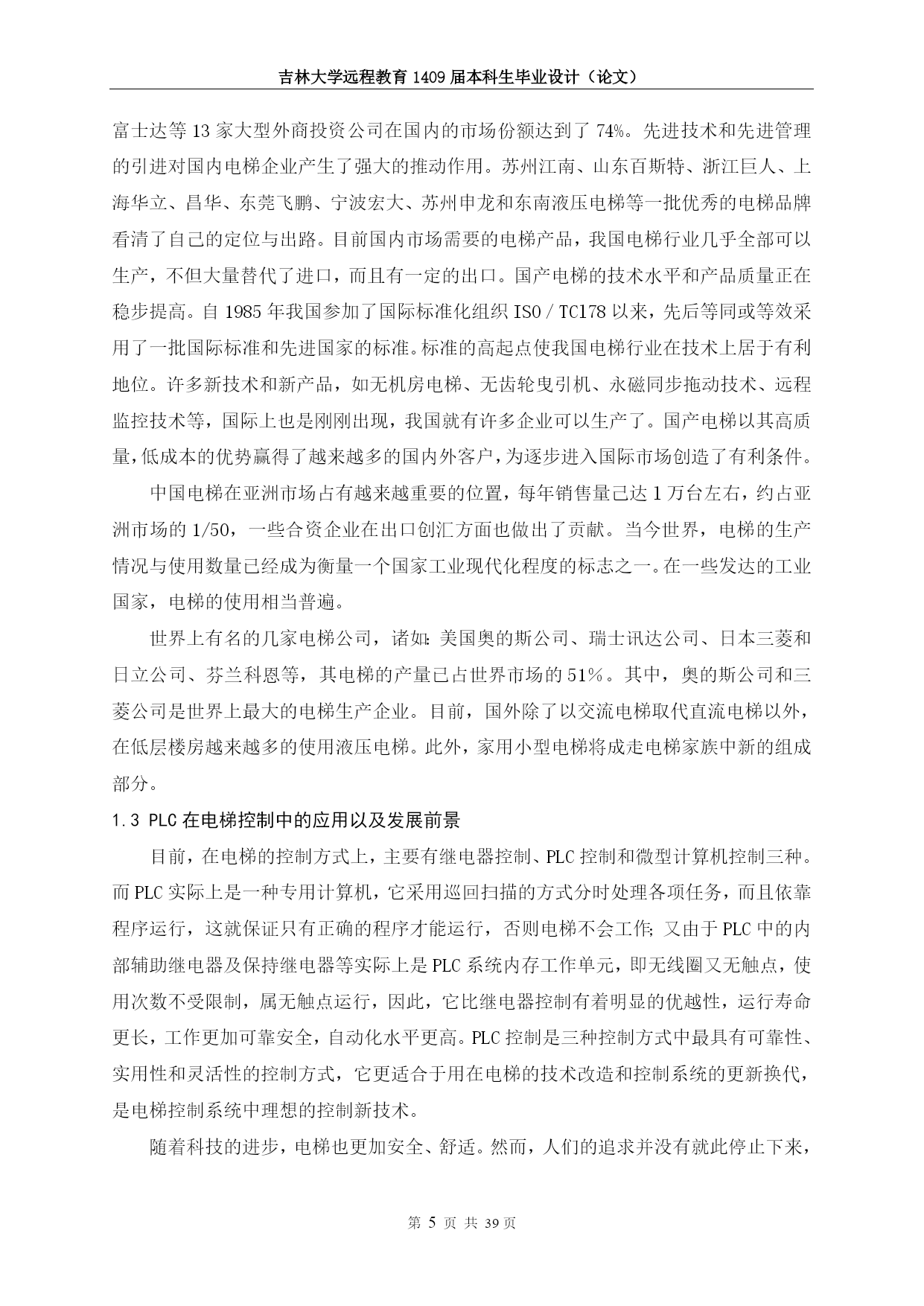

吉林大学远程教育本科生毕业论文（设计）中文题基于PLC的电梯控制系统设计学生姓名专业电气工程及其自动化层次年级14年9月专升本学号指导教师职称教授学习中心合肥奥鹏成绩2016年10月17日吉林大学远程教育1409届本科生毕业设计（论文）摘要目前电梯控制系统主要有三种控制方式：继电器控制系统、PLC控制系统、微机控制系统。PLC控制系统由于运行可靠性高，使用维修方便，抗干扰性强,设计和调试周期较短等优点，倍受人们重视，已成为目前在电梯控制系统中使用最多的控制方式。本文在阐述电梯的结构和可编程控制器的结构和工作原理的基础上，针对4层电梯，使用西门子S7-200可编程控制器，设计了电梯的控制系统，包括轿内指令和厅外召唤信号的登记与消除、电梯的选层和定向、电梯的开关门运行、电梯上下行控制、电梯的指层控制等部分，实现了轿内与各层呼梯指令的记录、电梯运行方向和选层的控制，电梯上下行和自动开关门、电梯的指层控制等功能。关键词：四层电梯控制系统可编程控制器目录TOC\o"1-3"\h\uHYPERLINK\l_Toc31790第一章前言PAGEREF_Toc317901HYPERLINK\l_Toc125261.1课题的研究背景及意义PAGEREF_Toc125261HYPERLINK\l_Toc125851.2电梯的简介PAGEREF_Toc125852HYPERLINK\l_Toc25451.3PLC在电梯控制中的应用以及发展前景PAGEREF_Toc25455HYPERLINK\l_Toc28971.4课题研究的内容PAGEREF_Toc28977HYPERLINK\l_Toc15814第二章控制系统的组成PAGEREF_Toc158148HYPERLINK\l_Toc318392.1PLC控制系统组成PAGEREF_Toc318398HYPERLINK\l_Toc313112.2PLC控制系统抗干扰措施PAGEREF_Toc3131110HYPERLINK\l_Toc314752.3PLC控制系统的发展趋势PAGEREF_Toc3147514HYPERLINK\l_Toc29835第三章PLC的选型PAGEREF_Toc2983516HYPERLINK\l_Toc37093.1输入输出（I/O）点数的估算PAGEREF_Toc370916HYPERLINK\l_Toc96393.2机型的确定PAGEREF_Toc963917HYPERLINK\l_Toc16994第四章四层楼电梯控制系统设计PAGEREF_Toc1699422HYPERLINK\l_Toc95504.1电动机控制电路图PAGEREF_Toc955022HYPERLINK\l_Toc294224.2PLC外部接线图PAGEREF_Toc2942222HYPERLINK\l_Toc113514.3流程图PAGEREF_Toc1135124HYPERLINK\l_Toc188234.4操作原理简要说明PAGEREF_Toc1882326HYPERLINK\l_Toc291194.5编程元件明细表PAGEREF_Toc2911927HYPERLINK\l_Toc132294.6梯形图及注释PAGEREF_Toc1322928HYPERLINK\l_Toc100744.7程序仿真与调试PAGEREF_Toc1007435HYPERLINK\l_Toc5222第五章结论PAGEREF_Toc522236HYPERLINK\l_Toc113355.1结论PAGEREF_Toc1133536HYPERLINK\l_Toc190805.2电梯发展趋势PAGEREF_Toc1908036HYPERLINK\l_Toc30026参考文献38HYPERLINK\l_Toc32487致谢39第PAGE\*MERGEFORMAT40页第一章前言1.1课题的研究背景及意义电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。随着社会的发展，建筑物规模越来越大，楼层越来越多，对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。电梯是集机电一体的复杂系统，不仅涉及机械传动、电气控
