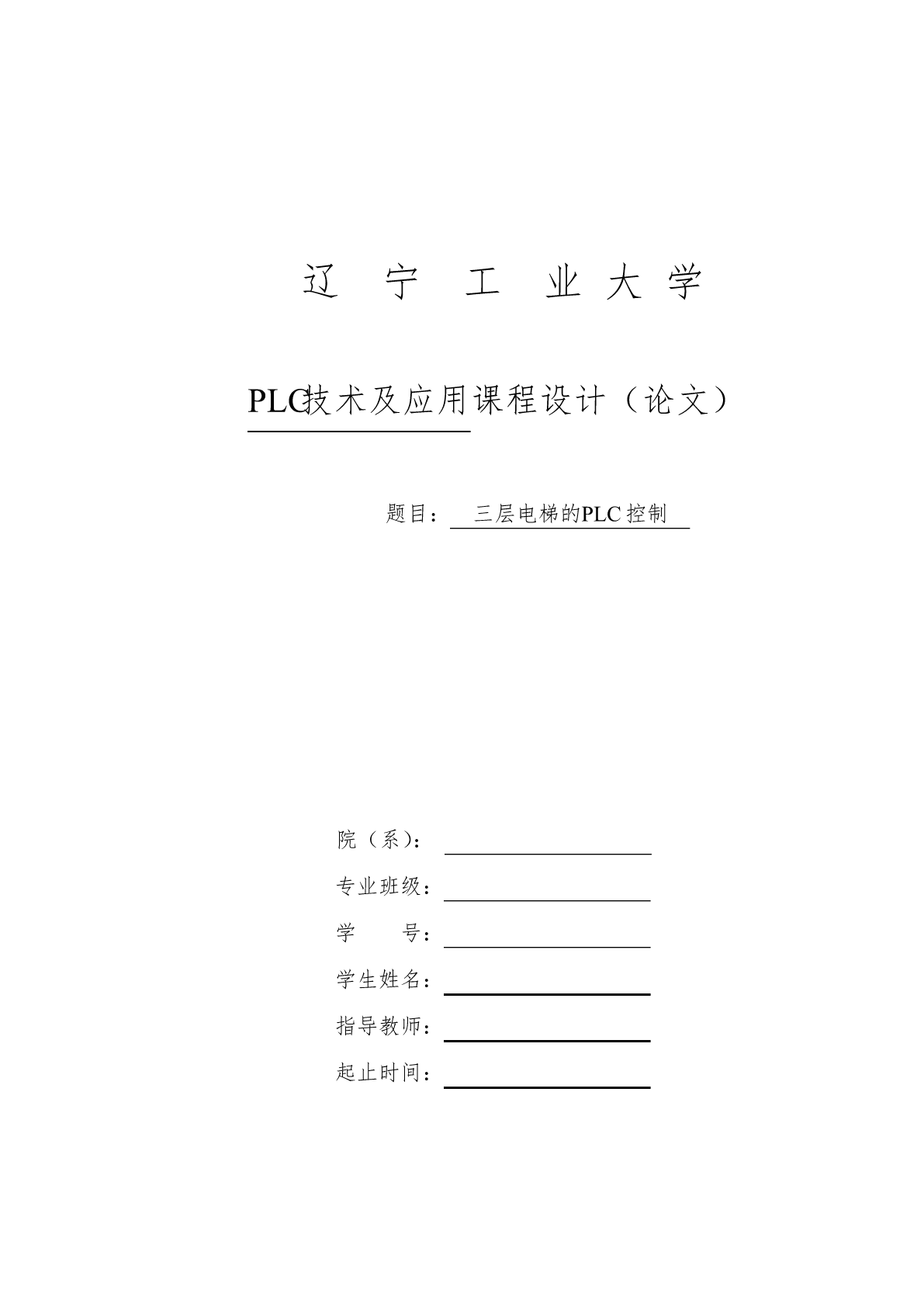

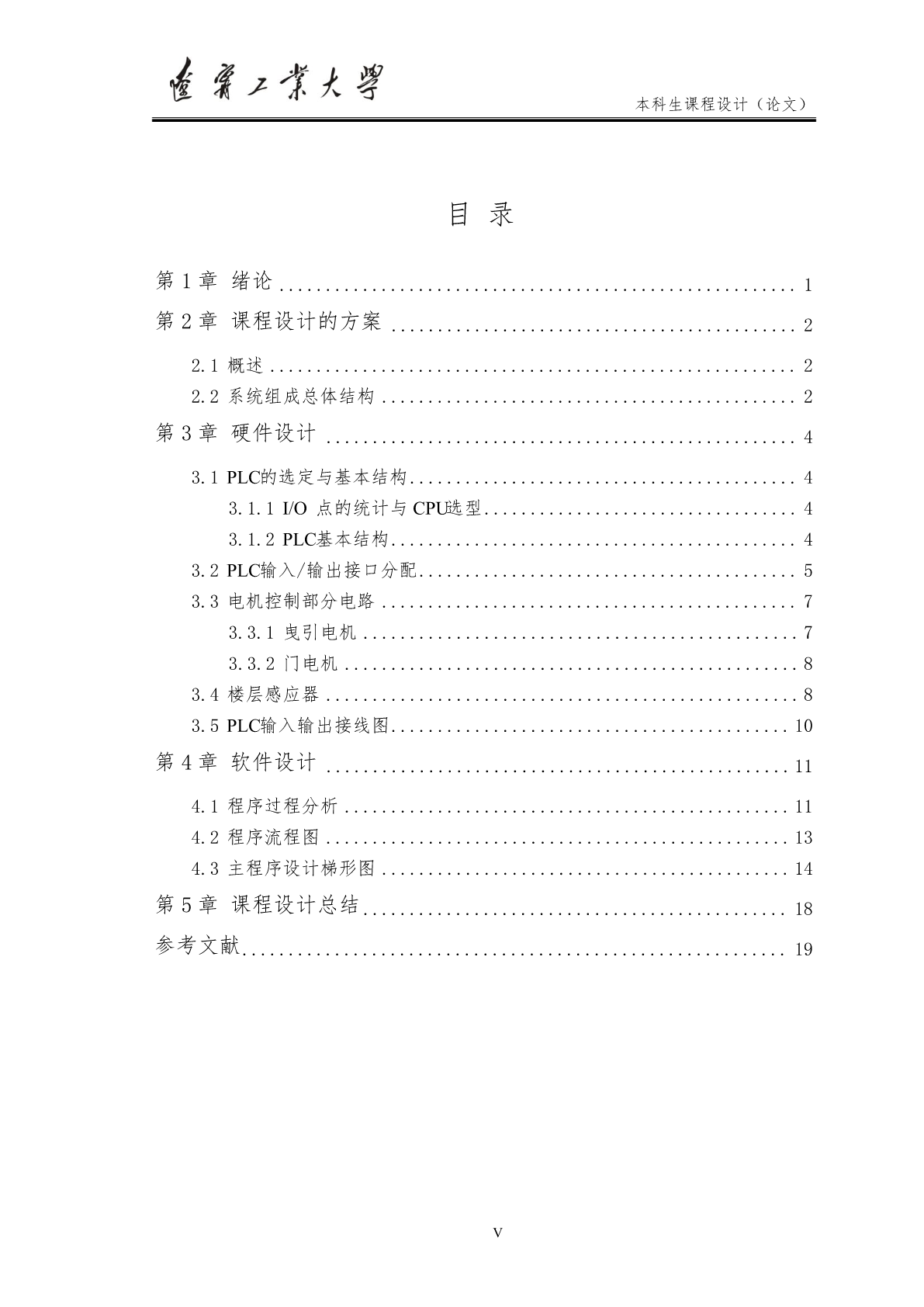

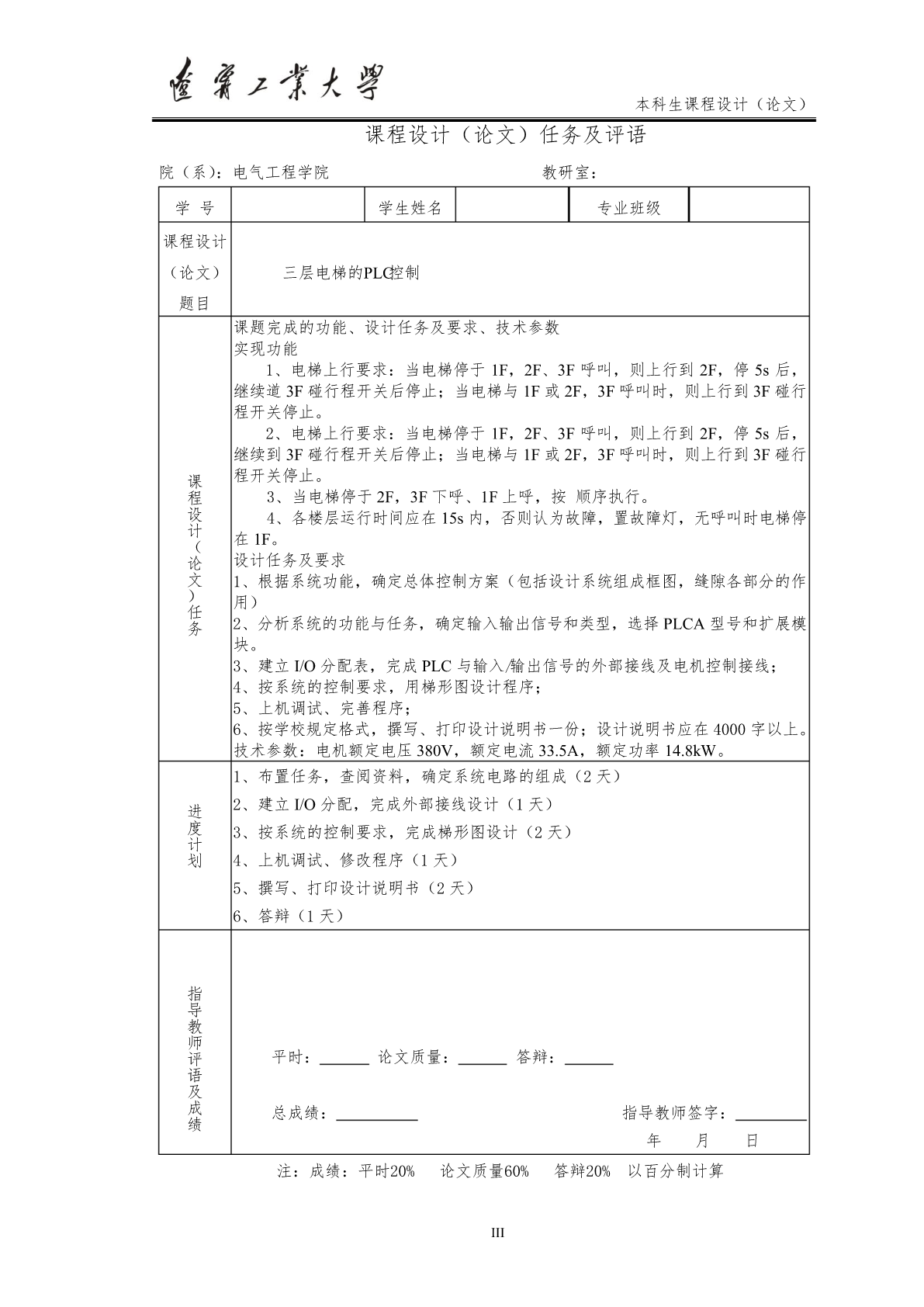

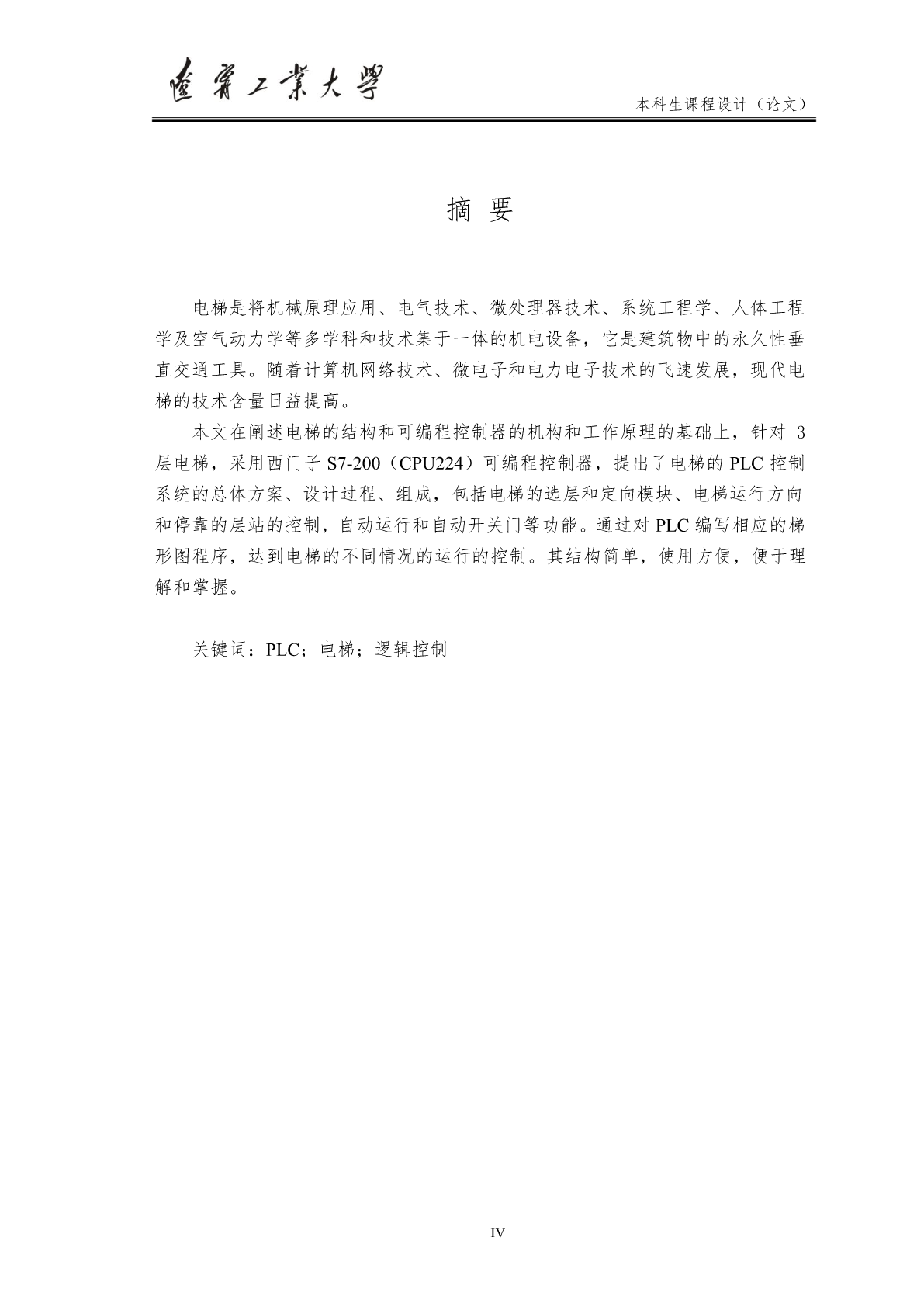

辽宁工业大学PLC技术及应用课程设计（论文）题目：三层电梯的PLC控制院（系）：专业班级：学号：学生姓名：指导教师：起止时间：本科生课程设计（论文）课程设计（论文）任务及评语院（系）：电气工程学院教研室：学号学生姓名专业班级课程设计（论文）三层电梯的PLC控制题目课题完成的功能、设计任务及要求、技术参数实现功能1、电梯上行要求：当电梯停于1F，2F、3F呼叫，则上行到2F，停5s后，继续道3F碰行程开关后停止；当电梯与1F或2F，3F呼叫时，则上行到3F碰行程开关停止。2、电梯上行要求：当电梯停于1F，2F、3F呼叫，则上行到2F，停5s后，继续到3F碰行程开关后停止；当电梯与1F或2F，3F呼叫时，则上行到3F碰行课程开关停止。程3、当电梯停于2F，3F下呼、1F上呼，按顺序执行。设4、各楼层运行时间应在15s内，否则认为故障，置故障灯，无呼叫时电梯停计在。（1F论设计任务及要求文1、根据系统功能，确定总体控制方案（包括设计系统组成框图，缝隙各部分的作）用）任务2、分析系统的功能与任务，确定输入输出信号和类型，选择PLCA型号和扩展模块。3、建立I/O分配表，完成PLC与输入/输出信号的外部接线及电机控制接线；4、按系统的控制要求，用梯形图设计程序；5、上机调试、完善程序；6、按学校规定格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。技术参数：电机额定电压380V，额定电流33.5A，额定功率14.8kW。1、布置任务，查阅资料，确定系统电路的组成（2天）进2、建立I/O分配，完成外部接线设计（1天）度3、按系统的控制要求，完成梯形图设计（2天）计划4、上机调试、修改程序（1天）5、撰写、打印设计说明书（2天）6、答辩（1天）指导教师评平时：论文质量：答辩：语及成总成绩：指导教师签字：绩年月日注：成绩：平时20%论文质量60%答辩20%以百分制计算III本科生课程设计（论文）摘要电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提高。本文在阐述电梯的结构和可编程控制器的机构和工作原理的基础上，针对3层电梯，采用西门子S7-200（CPU224）可编程控制器，提出了电梯的PLC控制系统的总体方案、设计过程、组成，包括电梯的选层和定向模块、电梯运行方向和停靠的层站的控制，自动运行和自动开关门等功能。通过对PLC编写相应的梯形图程序，达到电梯的不同情况的运行的控制。其结构简单，使用方便，便于理解和掌握。关键词：PLC；电梯；逻辑控制IV本科生课程设计（论文）目录第1章绪论........................................................1第2章课程设计的方案............................................22.1概述.........................................................22.2系统组成总体结构.............................................2第3章硬件设计...................................................43.1PLC的选定与基本结构..........................................43.1.1I/O点的统计与CPU选型..................................43.1.2PLC基本结构............................................43.2PLC输入/输出接口分配.........................................53.3电机控制部分电路.............................................73.3.1曳引电机...............................................73.3.2门电机.................................................83.4楼层
