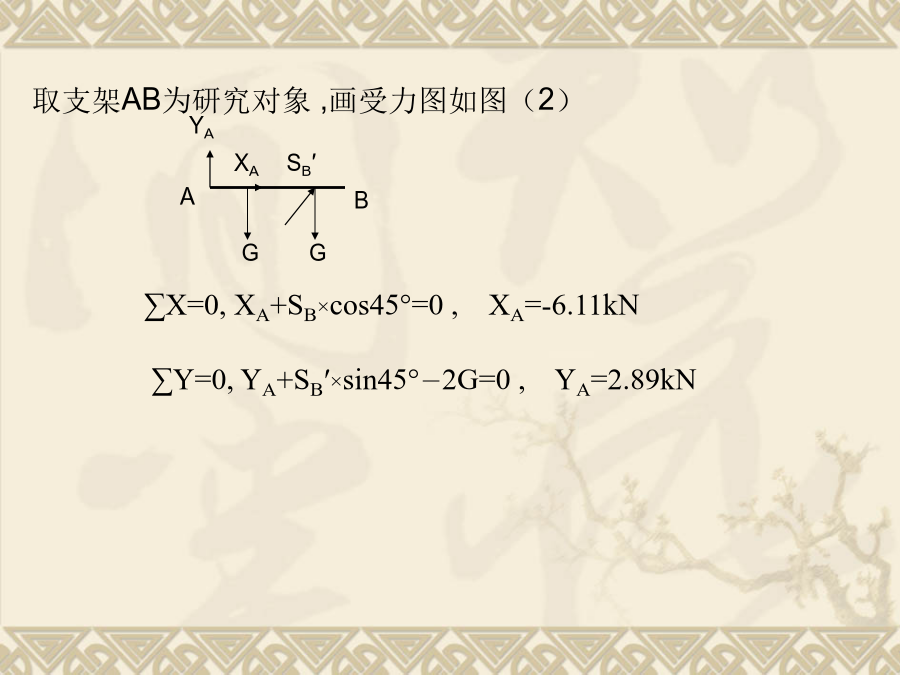

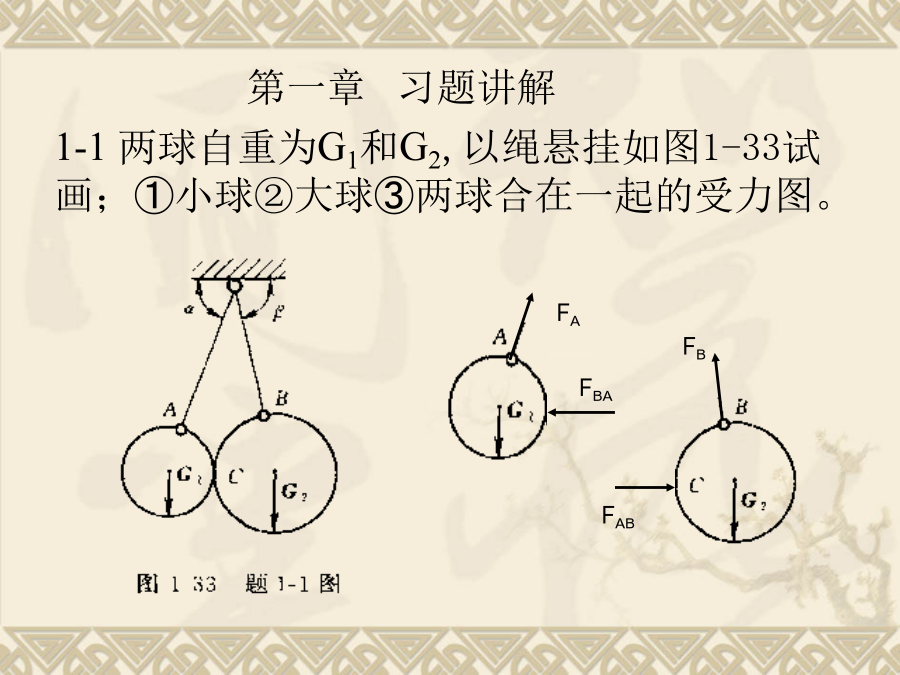

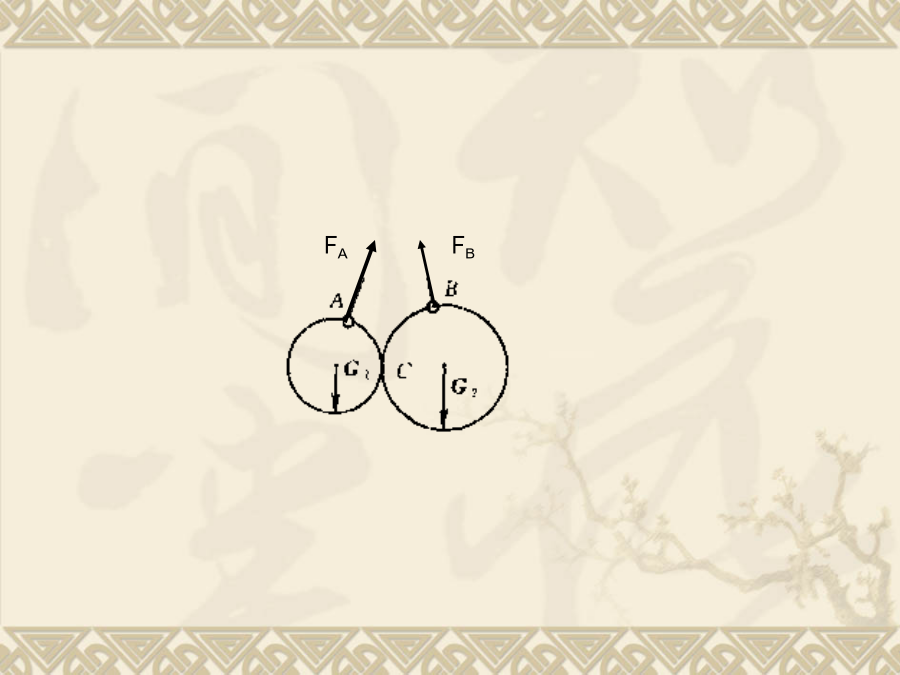

1-1两球自重为G1和G2,以绳悬挂如图1-33试画；①小球②大球③两球合在一起的受力图。FA1-4棘轮装置如图1-36所示。通过绳子悬挂重量为G的物体，AB为棘轮的止推爪，B处为平面铰链。试画出棘轮的受力图。1-5塔器竖起的过程如图1-37所示。下断搁在基础上，在C处系以钢绳并用绞盘拉住，上端在B处系以钢绳通过定滑轮D连接到卷扬机E。设塔重为G，试画出塔器的受力图。1-6化工厂中起吊反应器时为了不致破坏栏杆，施加一水平力p，使反应器与栏杆相离开（图1-38）。已知此时牵引绳与铅垂线的夹角为30℃，反应器重量为30KN，试求水平力p的大小和绳子的拉力T。1-8用三轴钻床在水平工件上钻孔时，每个钻头对工件施加一个力偶（图1-40）。已知三个力偶的矩分别为：m1=1kN·m，m2=1.4kN·m，m3=2kN·m，固定工件的两螺栓A和B与工件成光滑面接触，两螺栓的距离L=0.2m，求两螺栓受到的横向力。1-9塔器的加热釜以侧塔的形式悬挂在主塔上，侧塔在A处搁在主塔的托架上，并用螺栓垂直固定；在B处顶在主塔的水平支杆上，并用水平螺栓做定位连接（图1-41）。已知侧塔G=20KN,尺寸如图。试求支座A、B对侧塔的约束反力。1-10如图1-42所示，有一管道支架ABC。A、B、C处均为理想的圆柱形铰链约束。已知该支架承受的两管道的重量均为G=4.5KN，图中尺寸均为mm。试求管架中梁AB和杆BC所受的力。A1-13如图1-45所示结构，B、E、C处均为铰接。已知P=1KN，试求的A处反力以及杆EF和杆CG所受的力。FAX－FFEsin45°=01-14求图1-46所示桁架中各杆所受的力以B节点为研究对象，受力如图1-16图1-48所示水平传动轴上装有两个皮带轮C和D,半径分别为r1=200mm和r2=250mm，C轮上皮带是水平的，两边张力为T1=2t2=5KN，D轮上皮带与铅直线夹角，两张力为T2=2t2。当传动轴均匀传动时，试求皮带张力T2、t2和轴承A、B的反力。解：
