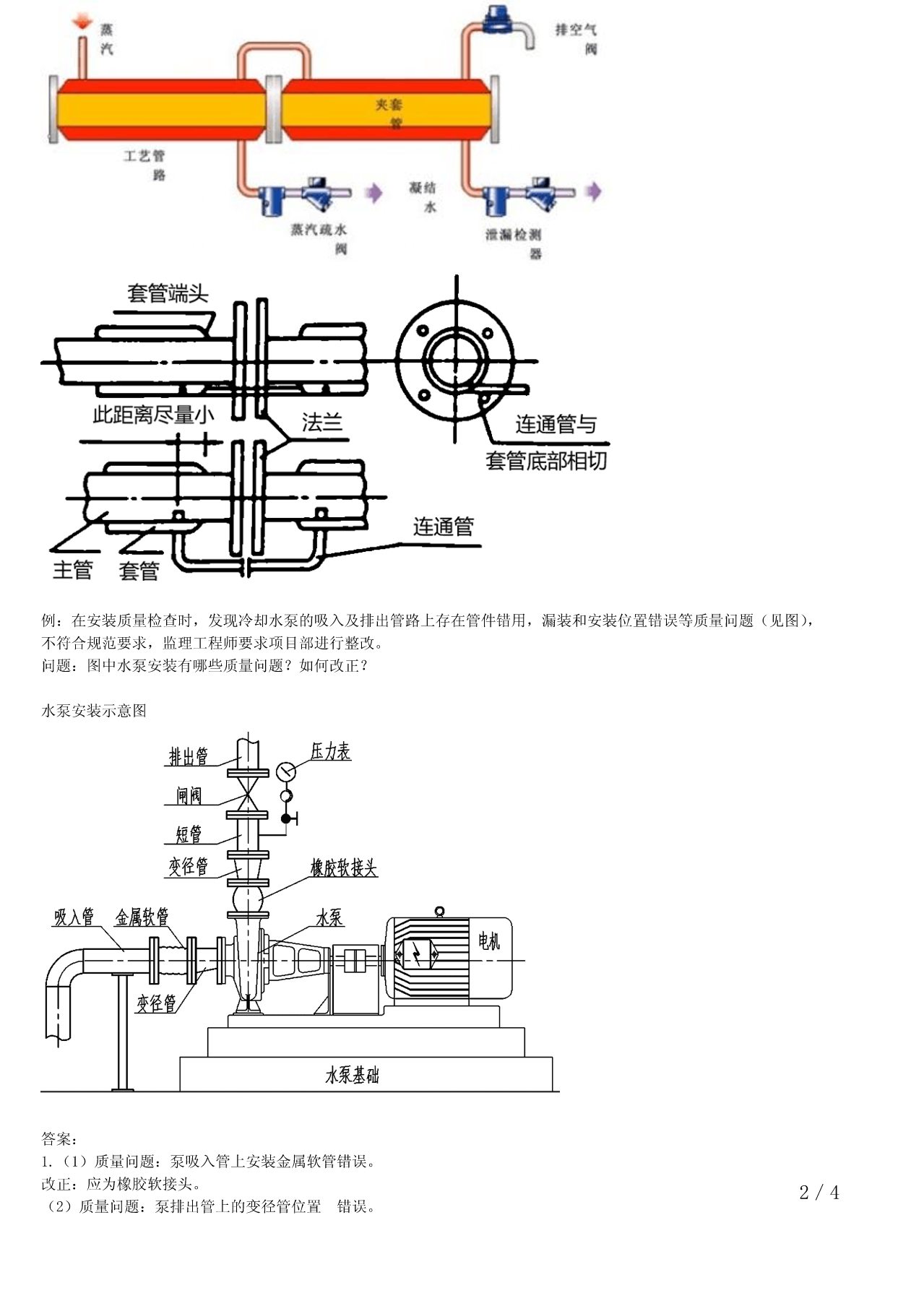

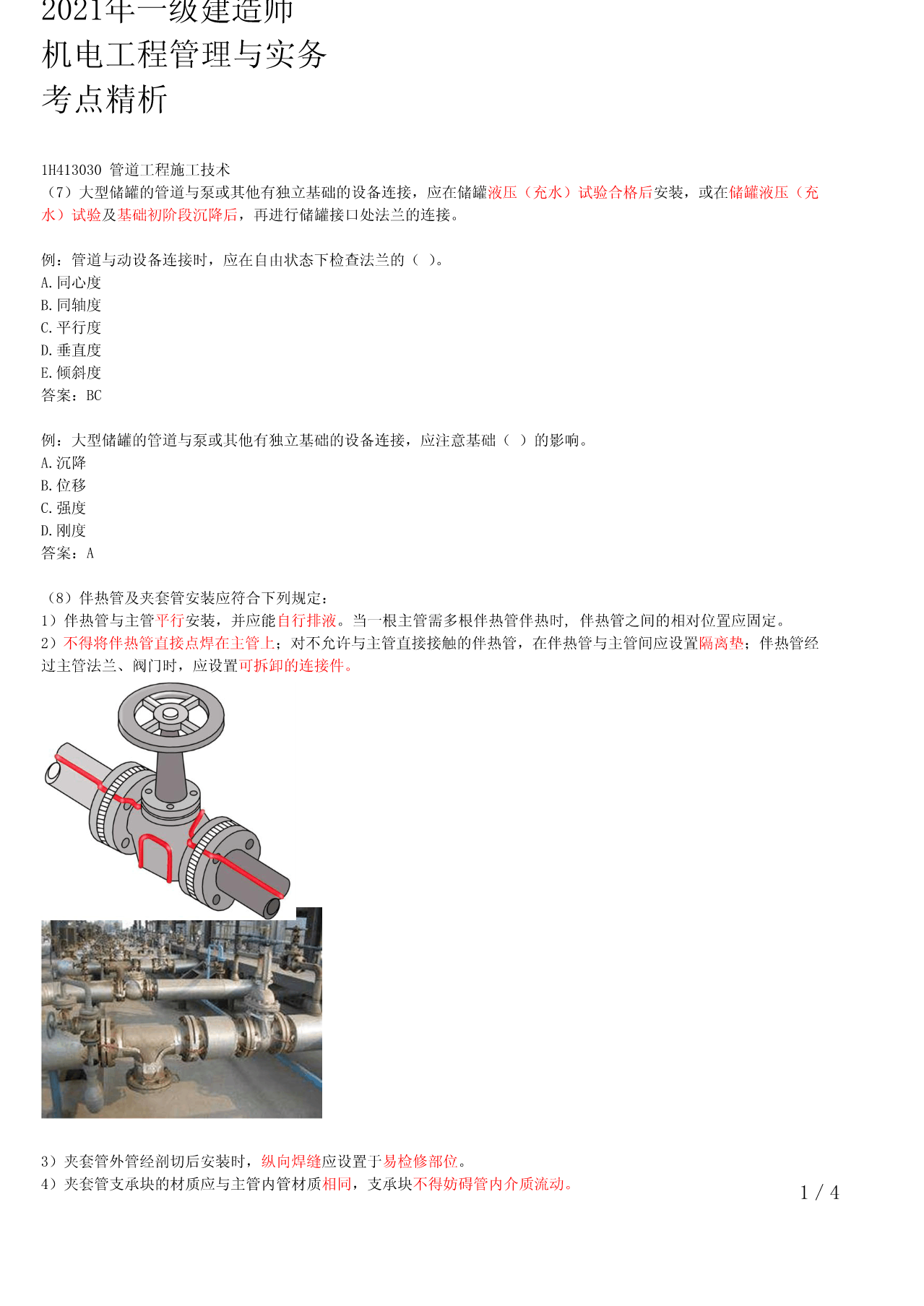

2021年一级建造师机电工程管理与实务考点精析1H413030管道工程施工技术（7）大型储罐的管道与泵或其他有独立基础的设备连接，应在储罐液压（充水）试验合格后安装，或在储罐液压（充水）试验及基础初阶段沉降后，再进行储罐接口处法兰的连接。例：管道与动设备连接时，应在自由状态下检查法兰的（）。A.同心度B.同轴度C.平行度D.垂直度E.倾斜度答案：BC例：大型储罐的管道与泵或其他有独立基础的设备连接，应注意基础（）的影响。A.沉降B.位移C.强度D.刚度答案：A（8）伴热管及夹套管安装应符合下列规定：1）伴热管与主管平行安装，并应能自行排液。当一根主管需多根伴热管伴热时,伴热管之间的相对位置应固定。2）不得将伴热管直接点焊在主管上；对不允许与主管直接接触的伴热管，在伴热管与主管间应设置隔离垫；伴热管经过主管法兰、阀门时，应设置可拆卸的连接件。3）夹套管外管经剖切后安装时，纵向焊缝应设置于易检修部位。4）夹套管支承块的材质应与主管内管材质相同，支承块不得妨碍管内介质流动。1／4例：在安装质量检查时，发现冷却水泵的吸入及排出管路上存在管件错用，漏装和安装位置错误等质量问题（见图），不符合规范要求，监理工程师要求项目部进行整改。问题：图中水泵安装有哪些质量问题？如何改正？水泵安装示意图答案：1.（1）质量问题：泵吸入管上安装金属软管错误。改正：应为橡胶软接头。2／4（2）质量问题：泵排出管上的变径管位置错误。改正：应当安装在泵的出口处。（3）由于水泵扬程大于80m，排出管路上的闸阀前没有安装止回阀错误。改正：排出管路上的闸阀前应安装止回阀。2.管道保护套管安装管道穿越道路、墙体、楼板或构筑物时，应加套管或砌筑涵洞进行保护，除了符合设计文件和现行标准的规定外，还应符合下列规定：①管道焊缝不应设置在套管内；②穿越墙体的套管长度不得小于墙体厚度；③穿越楼板的套管应高出楼面50mm;④穿越屋面的套管应设置防水肩和防水帽；⑤管道与套管之间应填塞对管道无害的不燃材料。3.阀门安装（1）阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向；检查阀门填料，其压盖螺栓应留有调节裕量。连接形式安装状态法兰、螺纹关闭焊接、电熔、热熔开启对接焊缝底层宜采用氩弧焊。（3）安全阀应垂直安装；安全阀出口管道应接向安全地点；在安全阀的进出管道上设置截止阀时应加铅封，且应锁定在全开启状态。例：下列关于工业管道阀门说法正确的是（）。A.阀门应进行压力试验和严密性试验B.安全阀应进行整定压力调整和密封试验C.球阀与金属管道以焊接方式连接时，阀门应在关闭状态下安装D.安全阀应水平安装以便操作E.截止阀安装时应按介质流向确定其安装方向答案：BE
