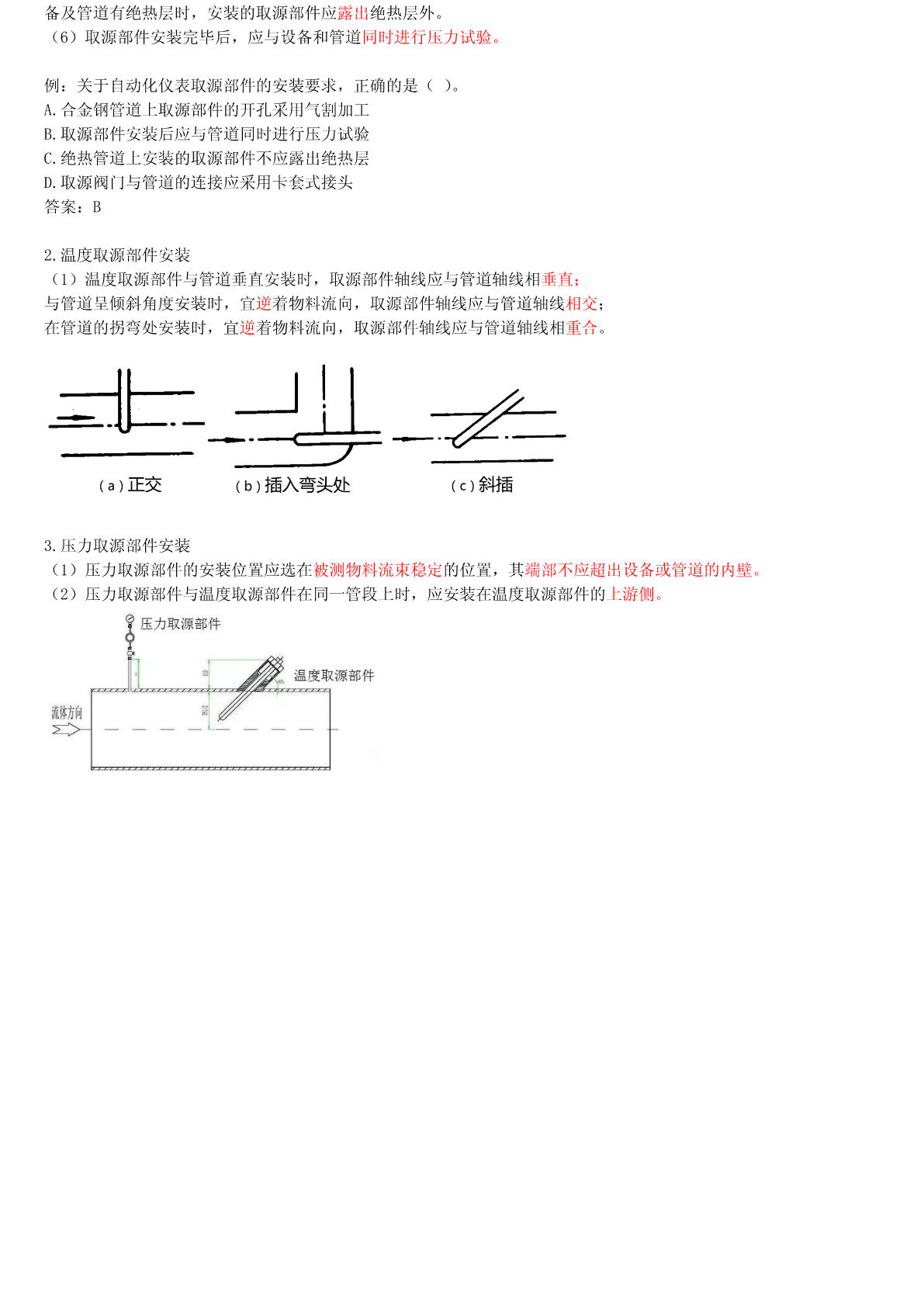

2021年一级建造师机电工程管理与实务考点精析1H413060自动化仪表工程安装技术1H413061自动化仪表设备安装要求1H413062自动化仪表线路及管路安装要求1H413063自动化仪表的调试要求1H413061自动化仪表设备安装要求一、自动化仪表工程的划分1.同一个单位工程中的自动化仪表安装工程可划分为一个分部工程或若干个子分部工程。2.分项工程应按仪表类别和安装试验工序划分。例如，仪表工程按仪表类别和安装工作内容可划分为取源部件安装、仪表盘柜箱安装、仪表设备安装、仪表单台试验、仪表线路安装、仪表管道安装、脱脂、接地、防护等分项工程。主控制室的仪表分部工程可划分为盘柜安装、电源设备安装、仪表线路安装、接地、系统硬件和软件试验等分项工程。二、自动化仪表工程施工程序3.调试工作（1）仪表试验。包括：单台仪表的校准和试验、仪表电源设备的试验、综合控制系统的试验、回路试验和系统试验。（2）仪表回路试验和系统试验必须全部检验。（3）调试程序。先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。4.验收工作（1）工程验收分为分项工程验收、分部工程验收和单位工程竣工验收三个步骤。（2）自动化仪表工程施工中的电缆导管预埋、直埋电缆、接地极等都属于隐蔽工程，这些工程在下道工序施工前，应由建设单位代表（或监理人员）进行隐蔽工程检查验收，并认真做好隐蔽工程记录和办理验收手续，纳入技术档案。（3）交接验收前，仪表工程应连续开通投入运行48h，并运行正常。1H413062自动化仪表线路及管路安装要求一、自动化仪表线路安装要求1.仪表线路安装的一般规定①电缆电线敷设前，应进行外观检查和导通检查，并应用兆欧表测量绝缘电阻，其绝缘电阻值不应小于5MΩ；当设计文件有特殊规定时，应符合设计文件的规定。②当线路周围环境温度超过65°C时应采取隔热措施；当线路附近有火源时，应采取防火措施。③线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。1／4④线路不得敷设在影响操作和妨碍设备、管道检修的位置，应避开运输、人行通道和吊装孔。⑤线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道的下方；线路与绝热的设备及管道绝热层之间的距离应大于或等于200mm,与其他设备和管道之间的距离应大于或等于150mm。⑥线路的终端接线处及经过建筑物的伸缩缝和沉降缝处应留有余度。⑦电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。⑧线路敷设完毕，应进行校线和标号，并要求测量电缆电线的绝缘电阻。在线路终端处，应加标志牌。地下埋设的线路，应设置明显标识。例：自动化仪表线路敷设完毕后，应测量电缆电线的（）。A.绝缘电阻B.额定电流C.击穿电压D.线路电阻答案：A5.电缆、电线及光缆敷设①敷设塑料绝缘电缆时环境温度要求不低于0°C,敷设橡皮绝缘电缆时环境温度要求不低于-15°C。②补偿导线应穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设。当补偿导线与测量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。③同轴电缆和高频电缆的连接应采用专用接头。④在光纤连接前和光纤连接后均应对光纤进行测试；光缆的弯曲半径不应小于光缆外径的15倍；光缆敷设完毕，光缆端头应做密封防潮处理，不得浸水。⑤在电缆桥架内，交流电源线路和仪表信号线路应用金属隔板隔开敷设。⑥明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于1.50m；当采用屏蔽电缆或穿金属电缆导管以及金属槽式电缆桥架内敷设时，宜大于0.80m。⑦仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分别采用各自的电缆导管。⑧信号回路的接地点，应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。7.爆炸和火灾危险环境的仪表线路及仪表装置施工（1）防爆设备必须有铭牌和防爆标识，并应在铭牌上标明国家授权的机构颁发的防爆合格证编号。（2）防爆仪表和电气设备引入电缆时，应采用防爆密封圈密封或用密封填料进行封固，外壳上多余的孔应做防爆密封，弹性密封圈的一个孔应密封一根电缆。（3）电缆桥架或电缆沟道通过不同等级的爆炸危险区域的分隔间壁时，在分隔间壁处必须做充填密封。（4）安装在爆炸危险区域的电缆导管应符合下列要求：①电缆导管之间及电缆导管与接线箱（盒）、穿线盒之间，应采用螺纹连接，螺纹有效啮合部分不应少于5扣，螺纹处
