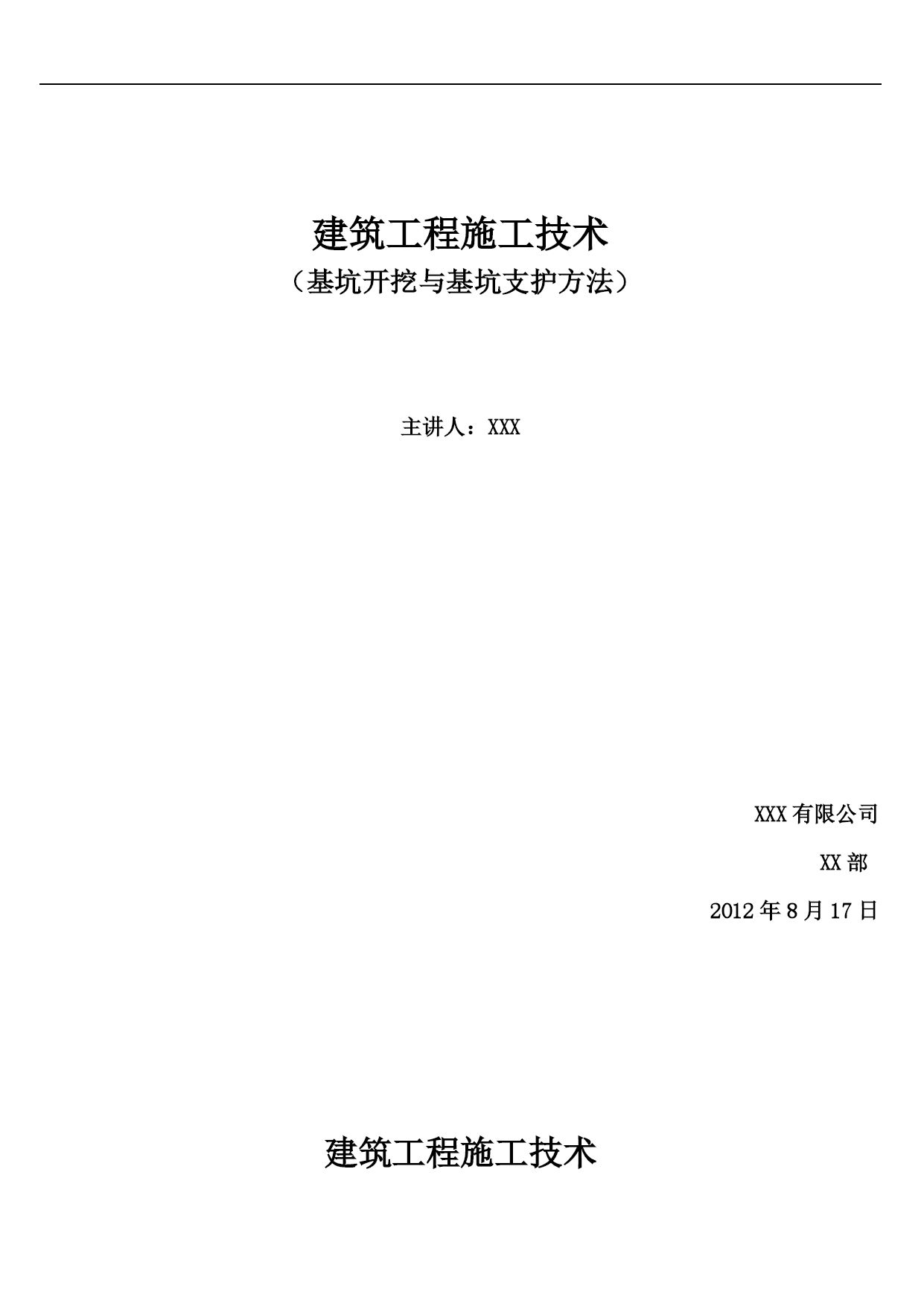

建筑工程施工技术（基坑开挖与基坑支护方法）主讲人：XXXXXX有限公司XX部2012年8月17日建筑工程施工技术（基坑开挖与基坑支护方法）第一章基坑开挖与基坑支护方法土方开挖原则：“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，且顺序、方法必须与设计要求相一致，一、浅基坑的开挖（容许深度≯2m）先进行测量定位，抄平放线，定出开挖长度，按放线分块(段)分层挖。1、坑底宽度每边应比基础宽出15-30cm，以便施工操作。2、要求坑底凹凸不超过20cm。3、预留基底土层厚度20-30cm做人工挖掘，以避免破坏基底土。4、雨期施工时，挖好一段浇筑一段垫层。二、深基坑的开挖开挖前，要详细确定挖土方案和施工组织；要对支护结构、地下水位及周围环境进行必要的监测和保护。1、深基坑的支护（无放坡开挖土）①排桩或地下连续墙排桩有钢管桩、预制砼桩、钻孔灌筑桩、挖孔灌筑桩等多种类型。②水泥土墙依靠本身自重和刚度保护坑壁，一般不设支撑。③土钉墙由密集的土钉墙，被加固的原位土体，喷射的砼面层等组成。起到嵌固作用，增加边坡的稳定性。基坑深度≯12m。④逆作拱墙有圆形闭合拱墙、椭圆形闭合拱墙和组合拱墙。防止桩位移和倾斜如果打桩后紧接着开挖基坑，由于开挖时的应力释放。再加上挖土高差形成一侧卸荷的侧向推力，土体易产生一定的水平位移，使先打设的桩易产生水平位移。软土地区施工，这种事故已屡有发生，值得重视。为此，在裙桩基础桩打设，宜停留一定时间，并用降水设备预抽地下水，待土中由于打桩积聚的应力有所释放，孔隙水压力有所降低，被扰动的土体重新固结后，再开挖基坑土方。而且土方的开挖宜均匀、分层，尽量减少开挖时的土压力差，以保证桩位正确和边坡稳定。三、人工降水在地下水位以下的含水丰富的土层中开挖大面积基坑时，常会遇到大量地下涌水，当遇粉、细砂层时，还会出现严重的翻浆、冒泥、流砂等现象。不仅使基坑无法挖深，而且还会造成大量水土流失，使边坡失稳或附近地面出现塌陷，严重时还会影响邻近建筑物的安全。1、真空（轻型）井点在基坑的四周或一侧埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管。排出空气后，由离心水泵的排水管排出，使地下水位降到基坑底以下。2、喷射井点是在井点管内部装设特制的喷射器，用高压水泵或空气压缩机通过井点管中的内管向喷射器输入高压水（喷水井点）或压缩空气（喷气井点）形成水气射流，将地下水经井点外管与内管之间的间隙抽出排走。3、管井井点由滤水井管、吸水管和抽水机械等组成。4、截水利用截水帷幕切断基坑外的地下水流人基坑内部。截水帷幕目前常用注浆、旋喷法、深层搅拌水泥土桩挡墙等。5、井点回灌技术在井点降水的同时，将抽出的地下水（或工业水），通过回灌井点持续地再灌入地基土层内，使降水井点的影响半径不超过回灌井点的范围。从而可有效地防止降水井点对周围建（构）筑物、地下管线等的影响。四、基坑验槽基坑挖至基底设计标高并清理后，施工单位必须会同勘察、设计、建设(或监理)等单位共同进行验槽，合格后方能进行基础工程施工。1、验槽内容①根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度；检查是否与设计图纸相符，开挖深度是否符合设计要求；②仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符；③检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等；④检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响；⑤检查核实分析钎探资料，对存在的异常点位进行复核检查。2、验槽方法通常主要采用观察法为主，而对于基底以下的土层不可见部位，要先辅以钎探法配合共同完成。3、验槽注意事项重点观察柱基、墙角、承重墙下或其他受力较大部位；如有异常部位，要会同勘察、设计等有关单位进行处理。第二章岩土工程分类及性质岩土工程分类及性质是地基设计与施工的基础；是勘察工作机勘察报告的重要内容。一、岩土的分类（共八类）(1)一类土：松软土。主要包括砂土、粉土、冲积砂土层、疏松的种植土、淤泥(泥炭)等。坚实系数为0.5～0.6，采用锹、锄头挖掘，少许用脚蹬。(2)二类土：普通土。主要包括粉质黏土，潮湿的黄土，夹有碎石、卵石的砂，粉土混卵(碎)石，种植土、填土等。坚实系数为0.6～O.8，用锹、锄头挖掘，少许用镐翻松。(3)三类土：坚土。主要包括软及中等密实黏土，重粉质黏土、砾石土，干黄土、含有碎石卵石的黄土、粉质黏土，压实的填土等。坚实系数为0.8～1.0，主要用
