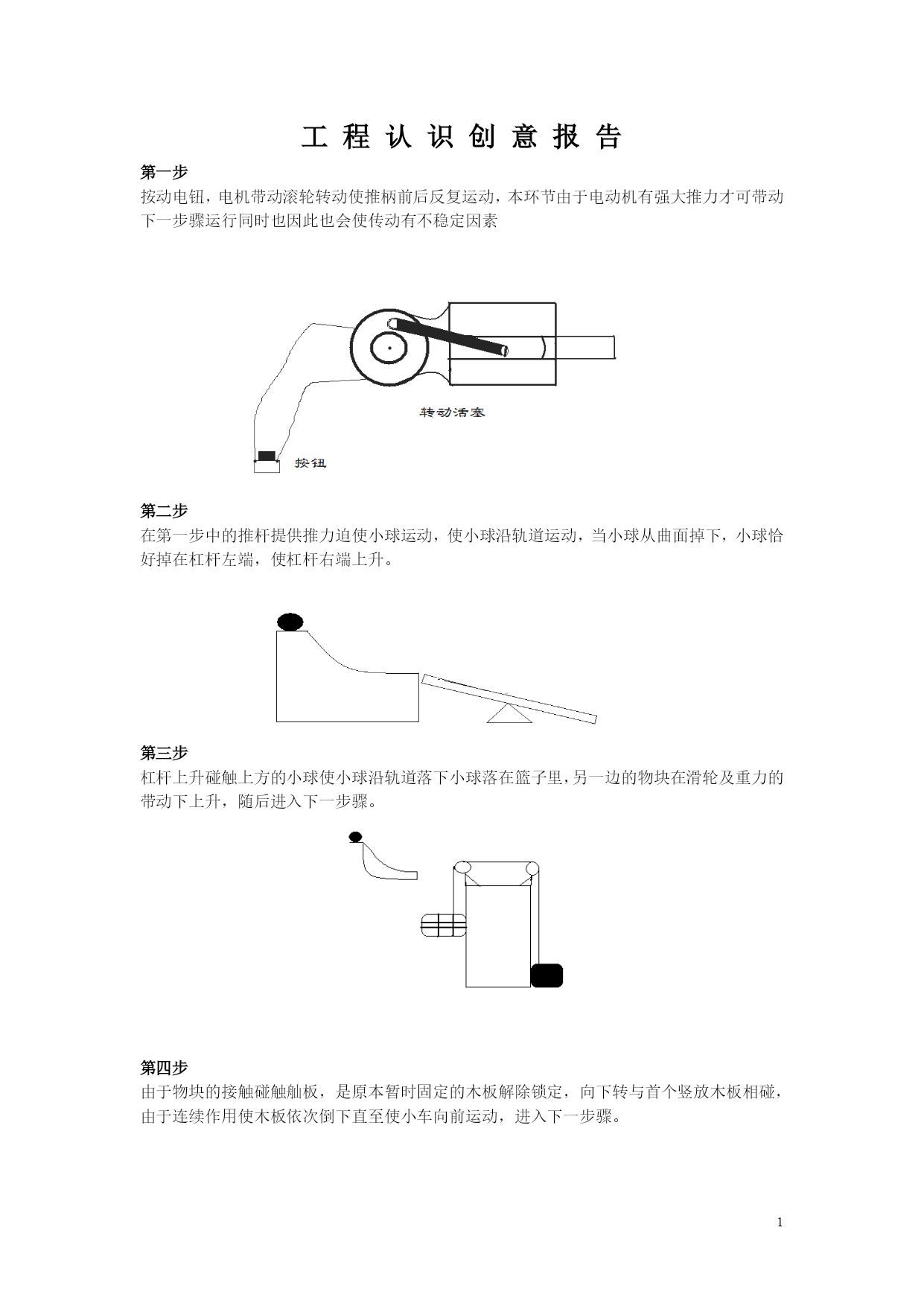

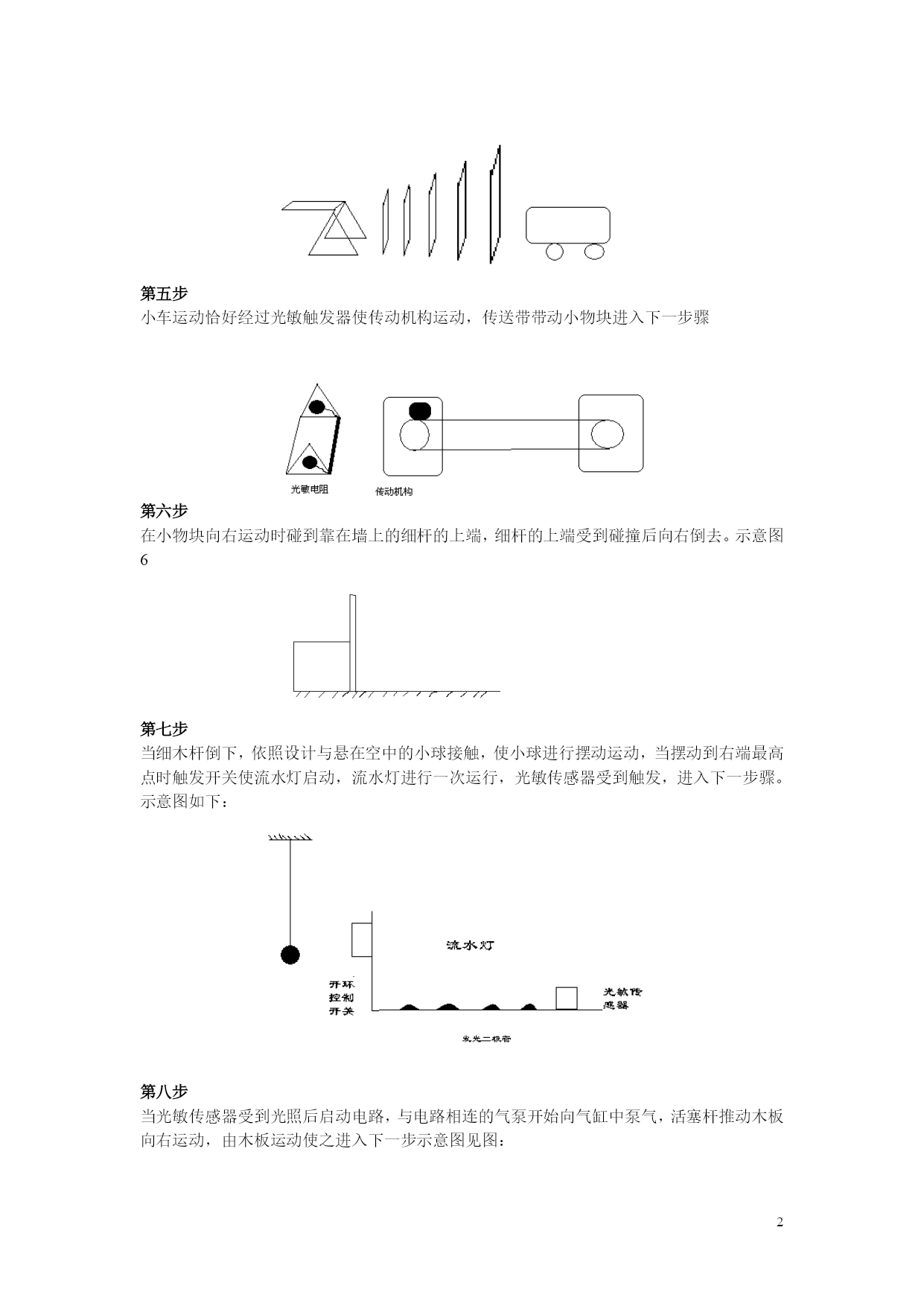

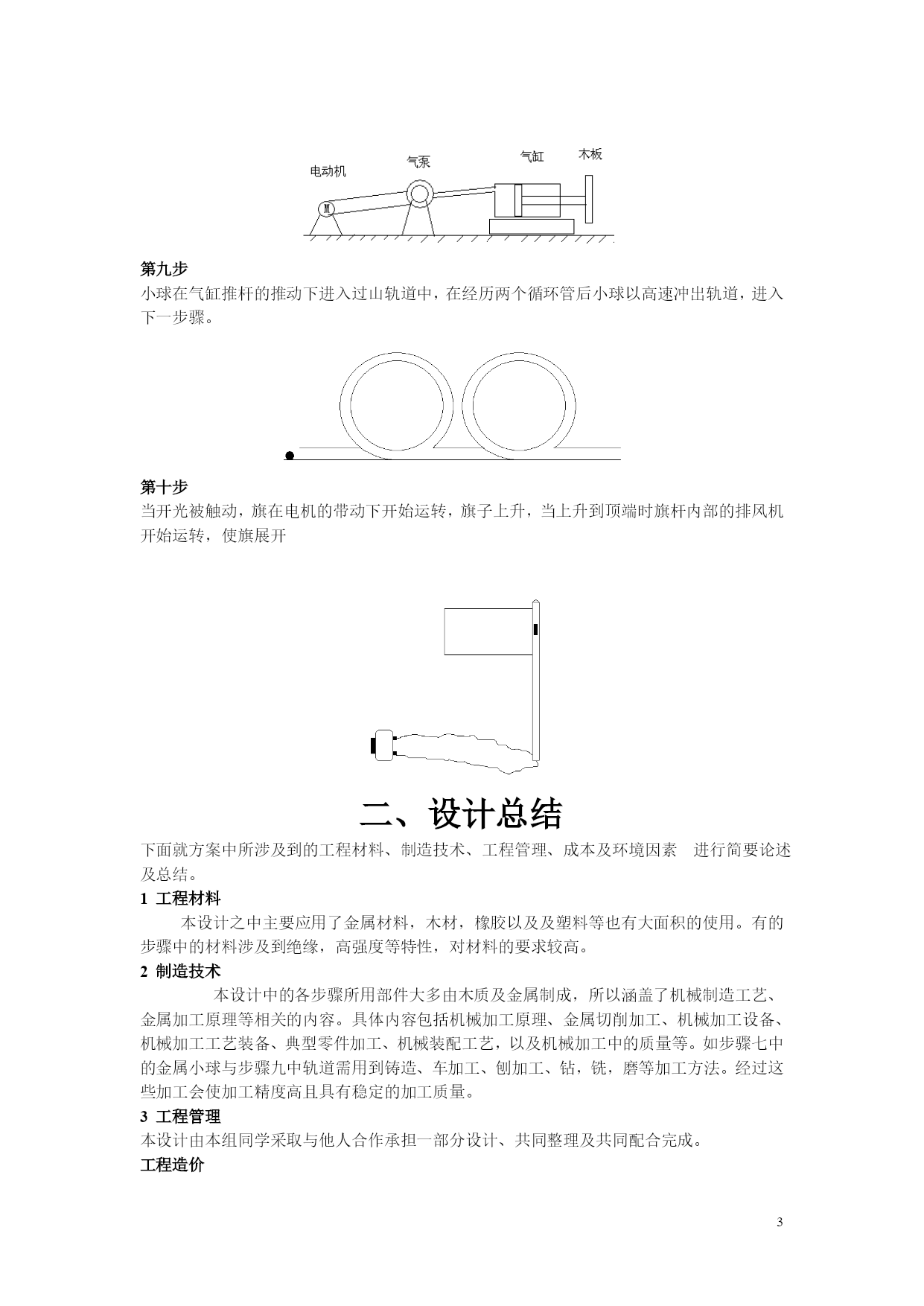

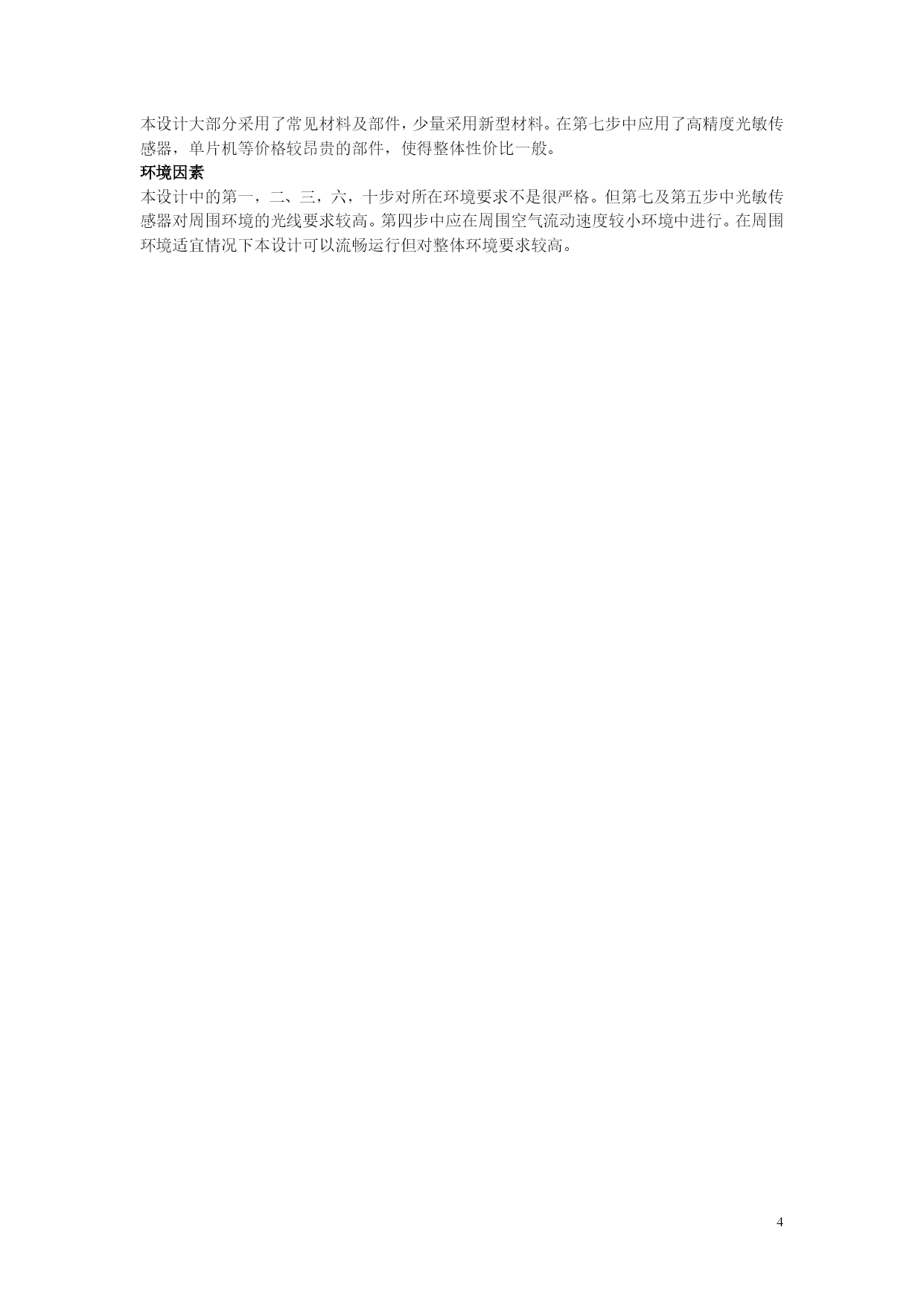

工程认识创意报告第一步按动电钮，电机带动滚轮转动使推柄前后反复运动，本环节由于电动机有强大推力才可带动下一步骤运行同时也因此也会使传动有不稳定因素第二步在第一步中的推杆提供推力迫使小球运动，使小球沿轨道运动，当小球从曲面掉下，小球恰好掉在杠杆左端，使杠杆右端上升。第三步杠杆上升碰触上方的小球使小球沿轨道落下小球落在篮子里，另一边的物块在滑轮及重力的带动下上升，随后进入下一步骤。第四步由于物块的接触碰触舢板，是原本暂时固定的木板解除锁定，向下转与首个竖放木板相碰，由于连续作用使木板依次倒下直至使小车向前运动，进入下一步骤。第五步小车运动恰好经过光敏触发器使传动机构运动，传送带带动小物块进入下一步骤第六步在小物块向右运动时碰到靠在墙上的细杆的上端，细杆的上端受到碰撞后向右倒去。示意图6第七步当细木杆倒下，依照设计与悬在空中的小球接触，使小球进行摆动运动，当摆动到右端最高点时触发开关使流水灯启动，流水灯进行一次运行，光敏传感器受到触发，进入下一步骤。示意图如下：第八步当光敏传感器受到光照后启动电路，与电路相连的气泵开始向气缸中泵气，活塞杆推动木板向右运动，由木板运动使之进入下一步示意图见图：第九步小球在气缸推杆的推动下进入过山轨道中，在经历两个循环管后小球以高速冲出轨道，进入下一步骤。第十步当开光被触动，旗在电机的带动下开始运转，旗子上升，当上升到顶端时旗杆内部的排风机开始运转，使旗展开二、设计总结下面就方案中所涉及到的工程材料、制造技术、工程管理、成本及环境因素进行简要论述及总结。1工程材料本设计之中主要应用了金属材料，木材，橡胶以及及塑料等也有大面积的使用。有的步骤中的材料涉及到绝缘，高强度等特性，对材料的要求较高。2制造技术本设计中的各步骤所用部件大多由木质及金属制成，所以涵盖了机械制造工艺、金属加工原理等相关的内容。具体内容包括机械加工原理、金属切削加工、机械加工设备、机械加工工艺装备、典型零件加工、机械装配工艺，以及机械加工中的质量等。如步骤七中的金属小球与步骤九中轨道需用到铸造、车加工、刨加工、钻，铣，磨等加工方法。经过这些加工会使加工精度高且具有稳定的加工质量。3工程管理本设计由本组同学采取与他人合作承担一部分设计、共同整理及共同配合完成。工程造价本设计大部分采用了常见材料及部件，少量采用新型材料。在第七步中应用了高精度光敏传感器，单片机等价格较昂贵的部件，使得整体性价比一般。环境因素本设计中的第一，二、三，六，十步对所在环境要求不是很严格。但第七及第五步中光敏传感器对周围环境的光线要求较高。第四步中应在周围空气流动速度较小环境中进行。在周围环境适宜情况下本设计可以流畅运行但对整体环境要求较高。
