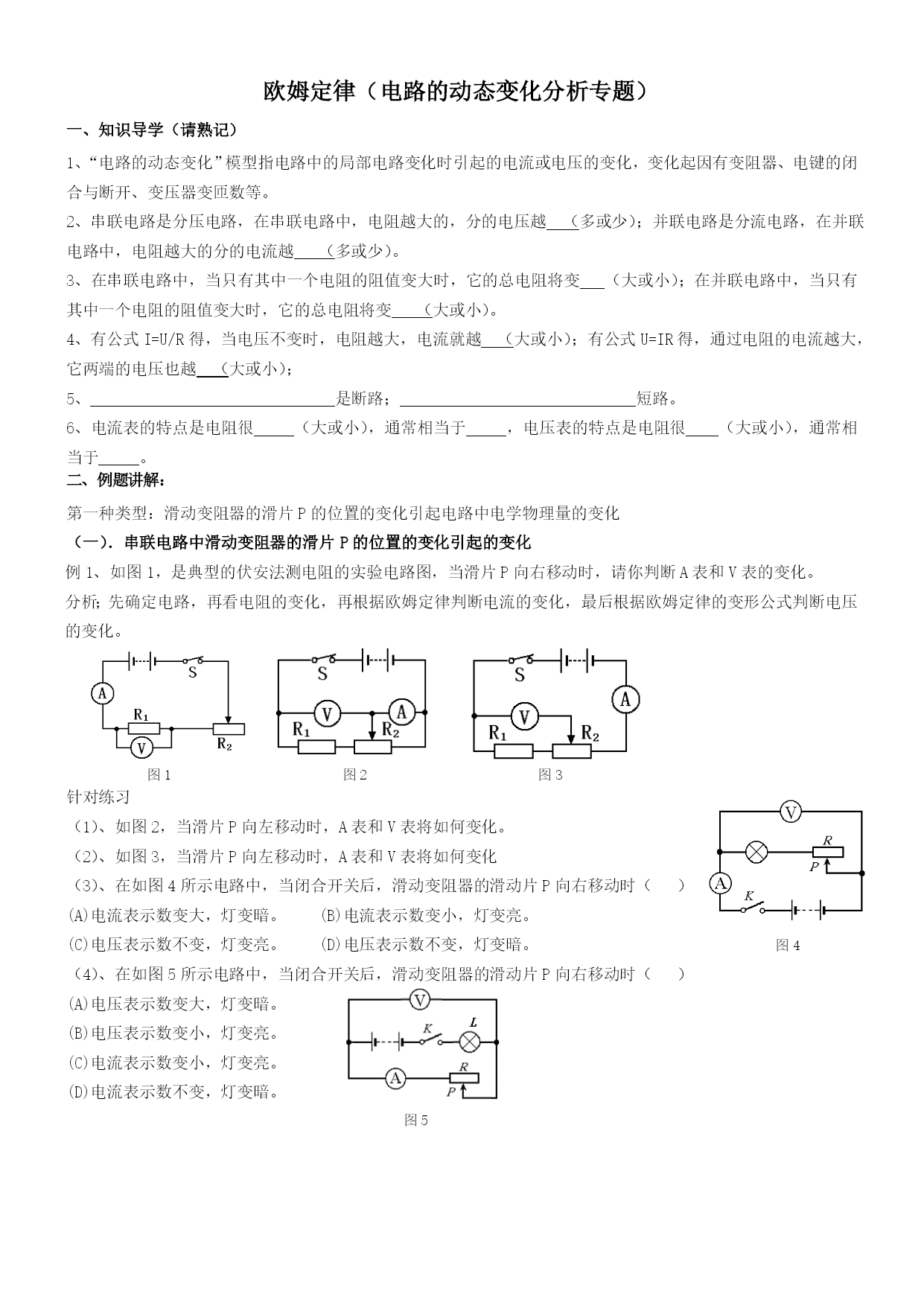

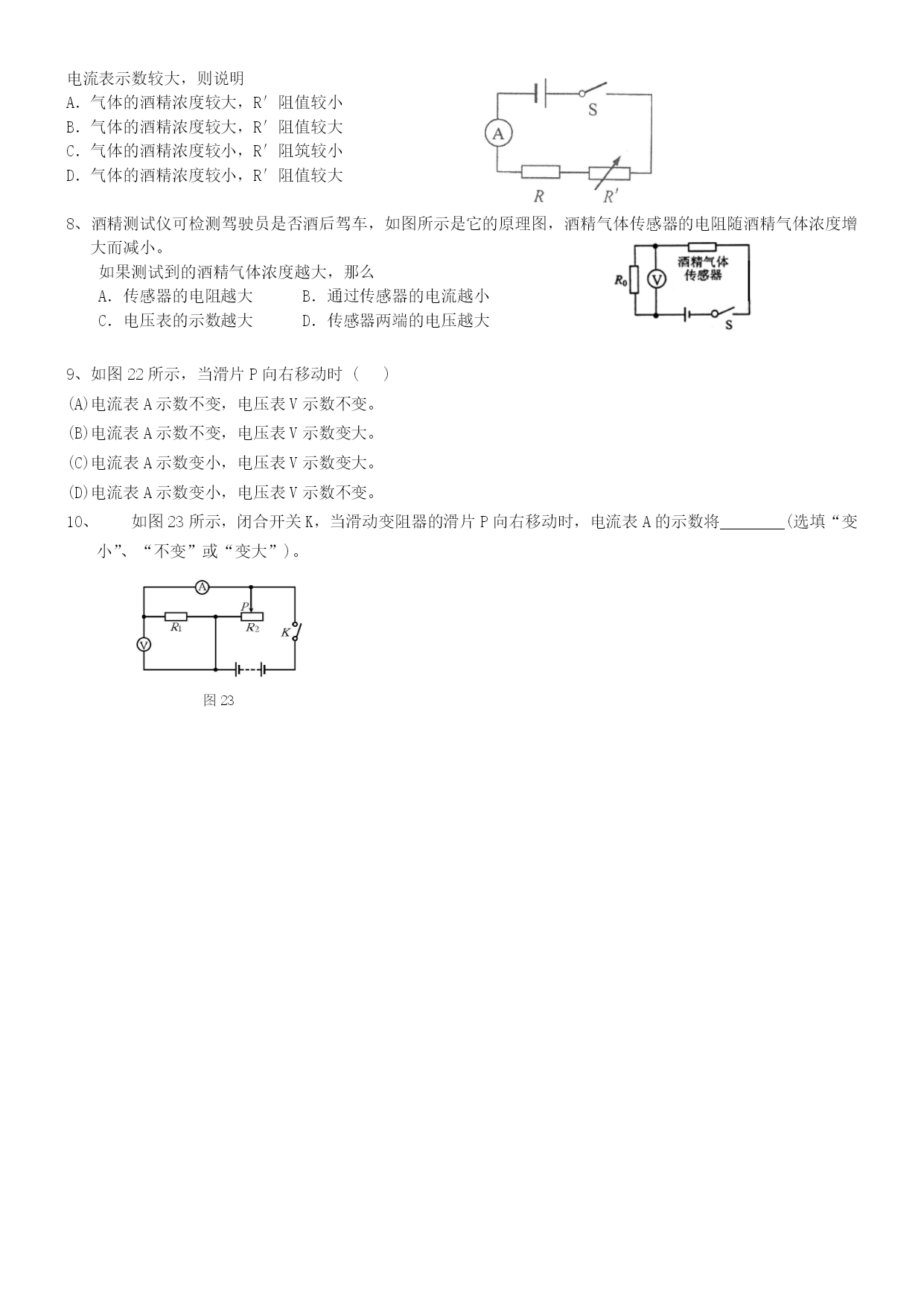

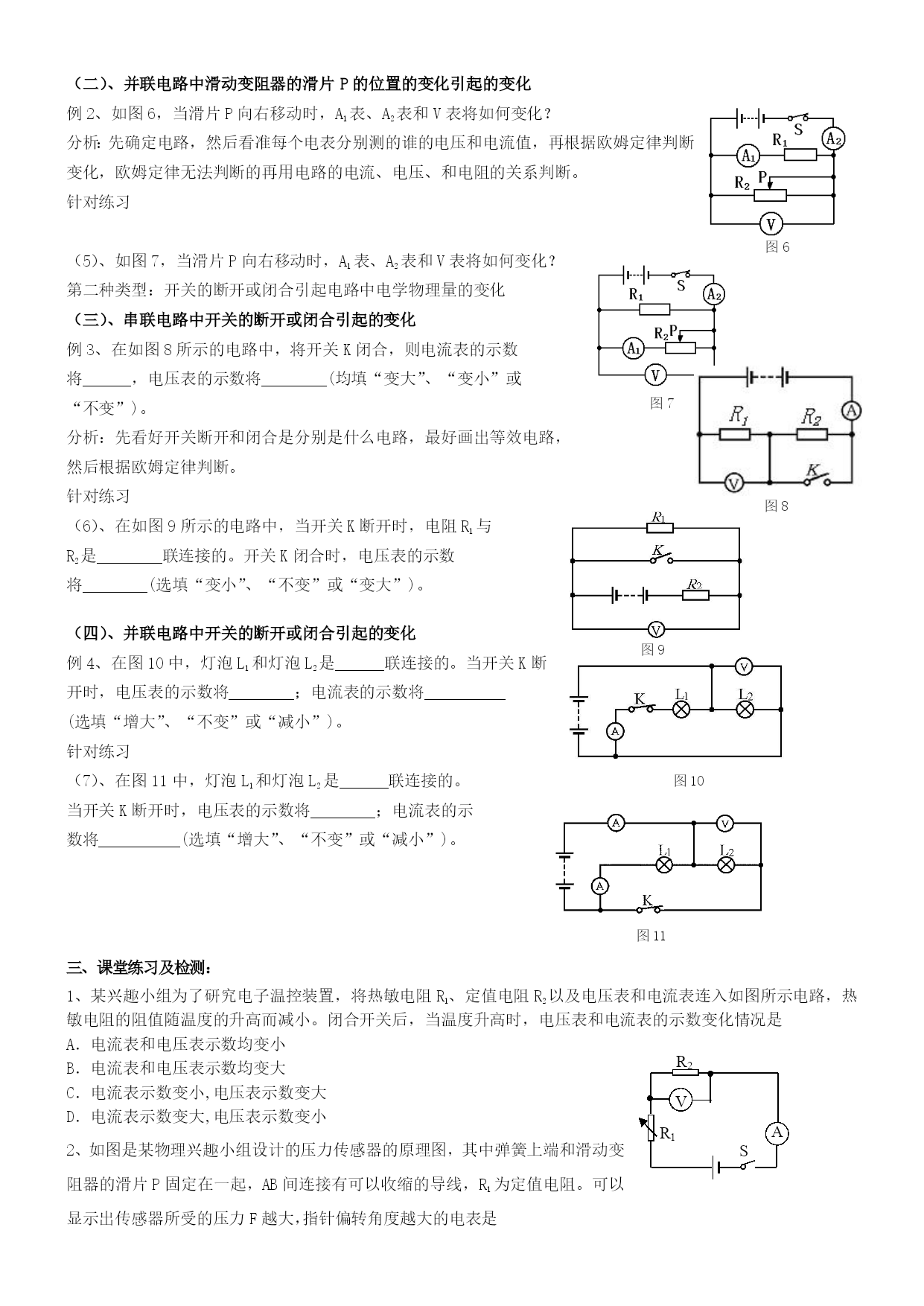

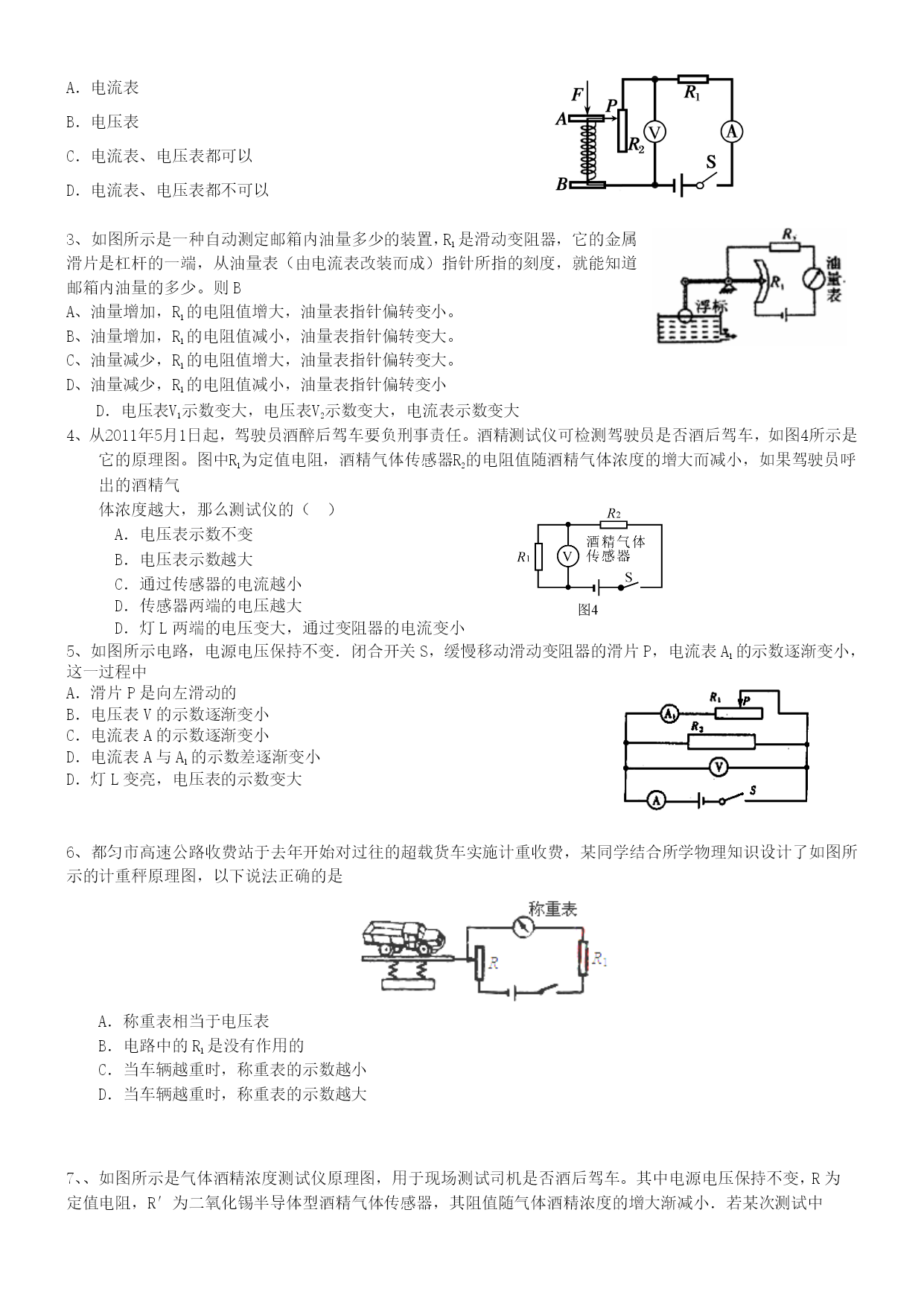

欧姆定律（电路的动态变化分析专题）一、知识导学（请熟记）1、“电路的动态变化”模型指电路中的局部电路变化时引起的电流或电压的变化，变化起因有变阻器、电键的闭合与断开、变压器变匝数等。2、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。3、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）。4、有公式I=U/R得，当电压不变时，电阻越大，电流就越（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）；5、是断路；短路。6、电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。二、例题讲解：第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例1、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。图3图2图1图4针对练习（1）、如图2，当滑片P向左移动时，A表和V表将如何变化。（2）、如图3，当滑片P向左移动时，A表和V表将如何变化（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。(B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。(D)电压表示数不变，灯变暗。（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）图5(A)电压表示数变大，灯变暗。(B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。(D)电流表示数不变，灯变暗。（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化图6例2、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。针对练习图7（5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化例3、在如图8所示的电路中，将开关K闭合，则电流表的示数图8将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。针对练习图9（6）、在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。（四）、并联电路中开关的断开或闭合引起的变化图10例4、在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。针对练习图11（7）、在图11中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。三、课堂练习及检测：R2AVR1S1、某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数变小2、如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以3、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则BA、油量增加，R1的电阻值增大，油量表指针偏转变小。B、油量增加，R1的电阻值减小，油量表指针偏转变大。C、油量减少，R1的电阻值增大，油量表指针偏转变大。D
