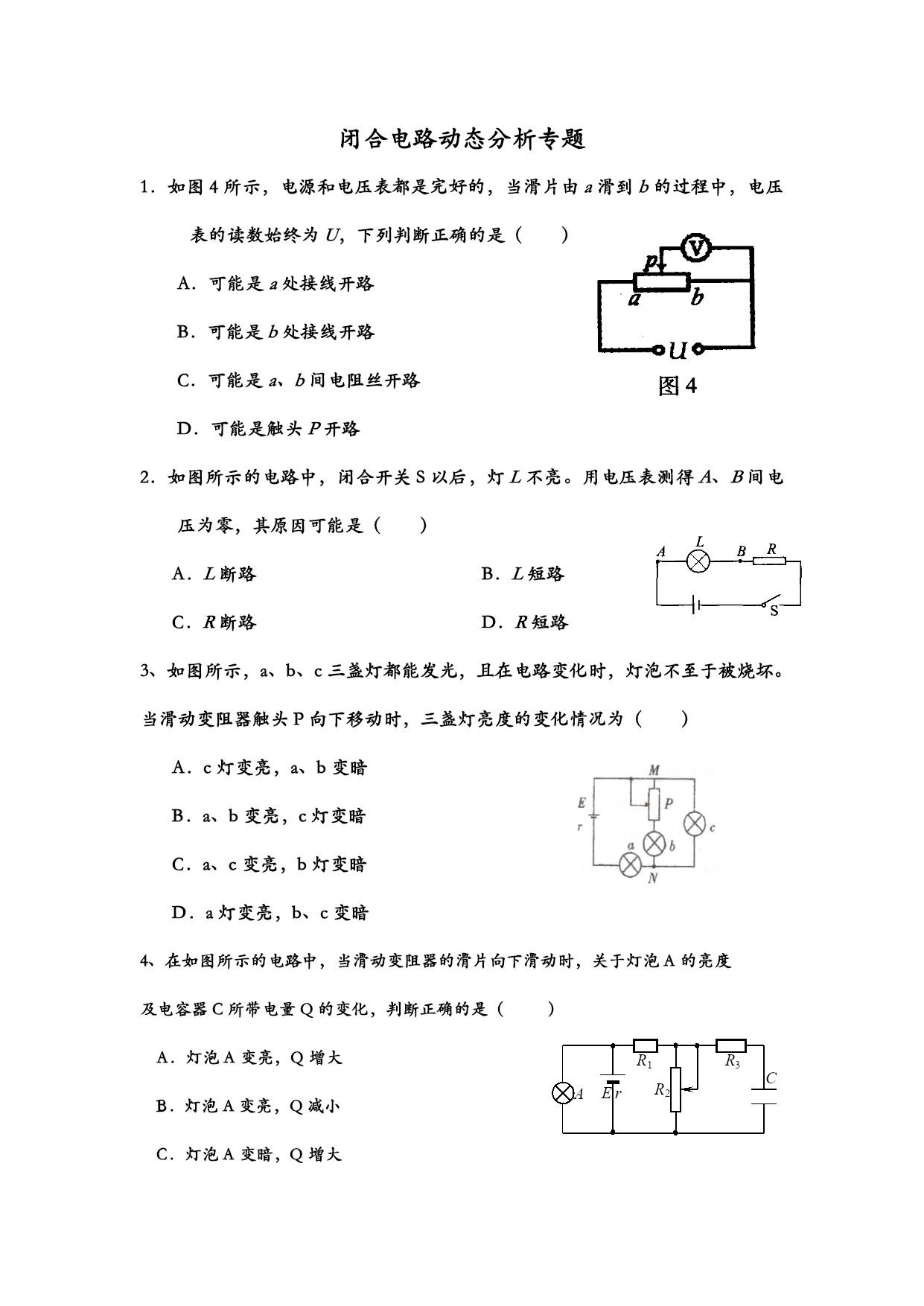

闭合电路动态分析专题1．如图4所示，电源和电压表都是完好的，当滑片由a滑到b的过程中，电压表的读数始终为U，下列判断正确的是（）A．可能是a处接线开路B．可能是b处接线开路C．可能是a、b间电阻丝开路D．可能是触头P开路2．如图所示的电路中，闭合开关S以后，灯L不亮。用电压表测得A、B间电压为零，其原因可能是（）A．L断路B．L短路C．R断路D．R短路3、如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯泡不至于被烧坏。当滑动变阻器触头P向下移动时，三盏灯亮度的变化情况为（）A．c灯变亮，a、b变暗B．a、b变亮，c灯变暗C．a、c变亮，b灯变暗D．a灯变亮，b、c变暗4、在如图所示的电路中，当滑动变阻器的滑片向下滑动时，关于灯泡A的亮度及电容器C所带电量Q的变化，判断正确的是（）AErCR1R2R3A．灯泡A变亮，Q增大B．灯泡A变亮，Q减小C．灯泡A变暗，Q增大D．灯泡A变暗，Q减小5、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，三个理想电表的示数都发生变化，电表的示数分别用I、U1、U2表示。下列判断正确的是（）A．I减小，U1增大B．I减小，U2增大C．I增大，U1增大D．I增大，U2增大6、在如图5所示的电路中，当滑动变阻器的滑片向b端移动时（）图5A．电压表eq\o\ac(○,V)的读数增大，电流表eq\o\ac(○,A)的读数减小B．电压表eq\o\ac(○,V)和电流表eq\o\ac(○,A)的读数都增大C．电压表eq\o\ac(○,V)和电流表eq\o\ac(○,A)的读数都减小D．电压表eq\o\ac(○,V)的读数减小，电流表eq\o\ac(○,A)的读数增大A1A2VSR1R2R3abEr7、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是()A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小8、HYPERLINK"http://www.henanjk.com/"如图甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻R2随温度t变化的图线如图乙所示。电流袭为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变大,U变小C．I变小，U变大D．I变小,U变小9、在下图所示电路中，当滑动变阻器的滑片P向a滑动时，电流表及电压表的示数的变化情况是（）A．电流表A1增大，A2减小，电压表V减小B．电流表A1减小，A2增大，电压表V减小C．电流表A1增大，A2增大，电压表V增大D．电流表A1减小，A2减小，电压表V增大D．电流表的示数变小，电压表的示数变小10、如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下列说法中正确的是（）A．若R1短路，电流表示数变小，电压表示数为零B．若R2短路，电流表示数变小，电压表示数变大C．若R3断路，电流表示数为零，电压表示数变大D．若R4断路，电流表示数变小，电压表示数变大参考答案12345678910BBCBDBABDAB
